Flächen erfassen

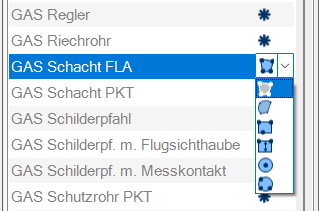

Erfassungsmöglichkeiten für Flächen

Symbol	Beschreibung
Fläche	Durch Anklicken/Messen von Eckpunkten wird die Fläche mit der eingestellten Flächenart als n-Eck erstellt.
Fläche mit Bogen Bitte beachten: Steht zurzeit nicht zur Verfügung	Diese Option ermöglicht das Erstellen von Flächen, die einen Bogen enthalten.
Rechteck mit 3 Pkt.	Hier wird eine Fläche in Rechteckform erstellt. Durch das Anklicken/Messen von zwei Punkten wird eine Basislinie festgelegt. Die Breite der Fläche liegt auf der Höhe des dritten Punktes.
Rechteck mit 2 Pkt. + Maß	Hier wird anstelle des dritten Punktes die Breite der rechteckigen Fläche als Maß direkt eingegeben. Je nach Lage der Fläche kann das Maß positiv oder negativ eingegeben werden.
Kreismitte l-punkt + Radius	Nach Anklicken/Messen eines Punktes erscheint die Abfrage nach dem Kreisradius. Nach Eingabe wird eine kreisförmige Fläche erstellt.
Kreis über 3 Pkt.	Durch Anklicken/Messen von drei Punkten wird eine Kreisfläche mit der eingestellten Flächenart erstellt. Die gewählten Punkte liegen auf dem Kreis.
