Messprotokoll

Menü Datei / Messprotokoll

Das Messprotokoll wird automatisch erstellt. Hier werden die Projektinformationen, Beobachtungen (Messungen) und Berechnungen dargestellt.

Filtermöglichkeit

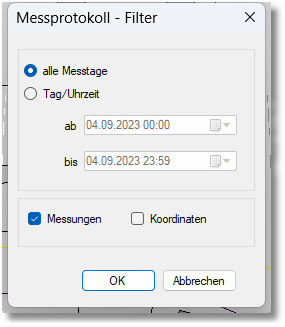

Beim Aufruf der Funktion wird zunächst eine Filtermöglichkeit angeboten.

Zeitintervall einstellen

alle Messtage: Alle Messtage aus dem Projekt werden protokolliert.

Tag/Uhrzeit: Nur die Messtage ab und bis zum angegebenen Datum/Uhrzeit werden protokolliert. Standardmäßig wird bei "ab" das aktuelle Datum und die Uhrzeit 0 Uhr voreingestellt und bei "bis" das aktuelle Datum mit aktueller Uhrzeit.

Bei Projekten, die mit älteren Versionen angelegt wurden, steht sowohl bei "ab" als auch bei "bis" das aktuelle Datum.

Messungen und Koordinaten ausgeben

Messungen: Alle aktiven Messungen aus dem KIVID Feld Projekt werden im Protokoll ausgegeben.

Koordinaten: Alle genutzten Daten aus dem KIVID Feld Projekt werden im Protokoll ausgegeben.

Menüleiste Messprotokoll

Die Werkzeugleiste Messprotokoll hat folgende Funktionen:

Icon	Beschreibung
Protokoll aktualisieren	Über das Pfeilsymbol wird das Protokoll aktualisiert. Dass Protokoll muss immer aktualisiert werden, wenn Änderungen vorgenommen wurden. Auch geänderte Filtereinstellungen werden über den Button <Protokoll aktualisieren> übernommen.
Protokoll speichern	Über <Speichern> wird das Protokoll an einem beliebigen Speicherpfad abgelegt.
Protokoll drucken	Über das Drucksymbol wird das Protokoll ausgedruckt.

Aufbau des Messprotokolls

Das Messprotokoll gliedert sich in mehrere Teile. Es ist folgendermaßen aufgebaut.

Allgemeine Informationen

Im Kopf werden allgemeine Informationen aufgelistet. Die Projekteigenschaften werden übernommen.

Verwendete Tachymeter und Reflektoren

Die verwendeten Tachymeter und Reflektoren werden aufgelistet.

Messungen und Berechnungen

Hier werden der Reihe nach alle Stapeleinträge, die nicht deaktiviert worden sind, aufgeführt. Aufgelistet werden Punkteingaben, -messungen und -berechnungen. Bei Kontrollmessungen wird die Differenz zwischen Soll und Ist direkt angegeben.

GNSS

Begriffe und Abkürzungen	Erläuterung
Breite	geographische Breite
Länge	geographische Länge
Höhe	Gebrauchshöhe = ellipsoidische Höhe - Geoundulation
Ant.	Antennenhöhe
Typ	A=Anschluss, N=Neupunkt, K=Kontrolle, GP=Grenzprüfung, Abst= Absteckung
Punktnummer	Punktnummer
Uhrzeit	Datum und Uhrzeit der Messung
HDOP, PDOP, VDOP	Horizontalgenauigkeit Positionsgenauigkeit Vertikalgenauigkeit
EP	Anzahl der Epochen
EL	minimalste Elevation
SV	Anzahl benutzter Satelliten

Polar

Begriffe und Abkürzungen	Erläuterung
S [m]
HZ [gon]
VZ [gon]
th [m]	Tafelhöhe in Metern
R.	Reflektor Die Abkürzungen für die verwendeten Reflektoren sind am Anfang des Protokolls beschrieben.
quer, längs

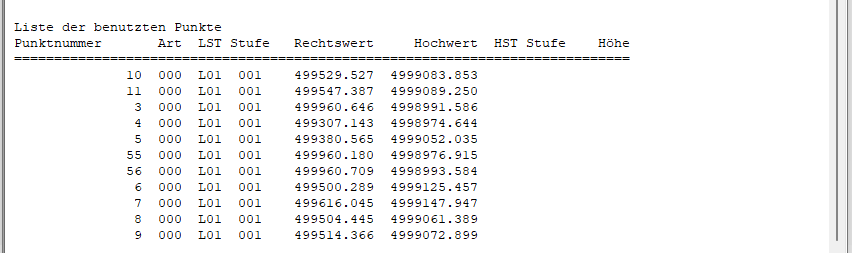

Liste der benutzten Punkte

Am Ende sind noch einmal alle Punkte aufgelistet. Die Punkte, die berechnet wurden, werden nicht aufgelistet.

Bitte beachten:

Das Protokoll kann mit einem Texteditor nach Erstellung bearbeitet werden. Die Änderungen im Protokoll haben keine Auswirkungen auf die Messwerte/Grafik des Projektes.

Das geänderte Protokoll muss über <Protokoll speichern> in der Werkzeugleiste des Messprotokolls gespeichert werden, sonst werden die Änderungen nach Schließung des Protokolls verworfen.

Filtermöglichkeiten

Bitte beachten:

Zur Übernahme der getroffenen Auswahl muss in der Werkzeugleiste der Button <Protokoll aktualisieren> betätigt werden.

Die Filtermöglichkeiten, die bereits vor dem Öffnen des Protokolls zur Verfügung stehen, können auch bei bereits geöffnetem Protokoll angepasst werden. Dazu stehen in der unteren Leiste des Messprotokolls Ausgabeeinstellungen zur Verfügung. Diese gliedern sich in zwei Bereiche:

Zeitintervall einstellen

alle Messtage: Alle Messtage werden aus dem KIVID Feld Projekt werden protokolliert.

ab Tag/Uhrzeit: Ab dem ausgewählten Messtag aus dem KIVID Feld Protokoll wird protokolliert.

Messungen und Koordinaten ausgeben

Messungen: Alle aktiven Messungen und Berechnungen aus dem KIVID Feld Projekt werden im Protokoll ausgegeben.

Koordinaten: Es wird eine Liste der benutzen Punkte aus dem KIVID Feld Projekt im Protokoll ausgegeben.

Die Optionen Messungen und Koordinaten können auch gleichzeitig ausgewählt werden.

Punktliste anzeigen

Menü Punkte / Punktliste anzeigen

Das Werkzeug <Punktliste anzeigen> wird über das Menü <Punkte> aufgerufen. Es erstellt eine Übersicht aller Punkte, die in einem Projekt vorhanden sind. Dieses ist vor allem zur Betreuung von größeren Projekten dienlich. Lesen Sie dazu bitte im Kapitel Punktliste anzeigen nach.
