Messprotokoll Pro

Menü Datei / Messprotokoll Pro

Das Messprotokoll Pro enthält gegenüber dem Messprotokoll zusätzliche Angaben. So sind zum Beispiel Informationen darüber enthalten, ob der Punkt über eine Schrägmessung erfasst wurde und es werden echte Koordinaten angezeigt. Lesen Sie dazu bitte auch das Kapitel Messprotokoll.

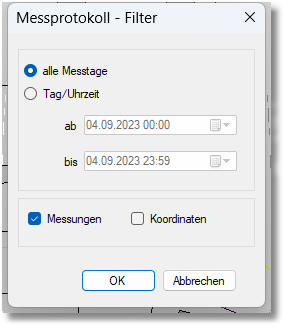

Es öffnet sich ein Fenster mit Auswahlmöglichkeiten bezüglich der Messtage und mit den Checkboxen Messungen und Koordinaten.

Zeitintervall einstellen

alle Messtage: Alle Messtage aus dem Projekt werden protokolliert.

ab Tag/Uhrzeit: Nur die Messtag ab dem und bis zum angegebenen Datum/Uhrzeit werden protokolliert. Standardmäßig wird bei "ab" das aktuelle Datum und die Uhrzeit 0 Uhr voreingestellt und bei "bis" das aktuelle Datum mit aktueller Uhrzeit.

Messungen und Koordinaten ausgeben

Messungen: Alle aktiven Messungen aus dem KIVID Feld Projekt werden im Protokoll ausgegeben.

Koordinaten: Es werden nur alle genutzten Daten aus dem KIVID Feld Projekt im Protokoll ausgegeben. Auch die Liste der importierten Punkte wird ausgegeben.

Die Optionen Messungen und Koordinaten können auch gleichzeitig ausgewählt werden.

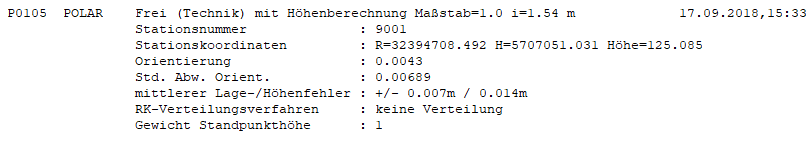

Zusätzliche Angaben zur Station

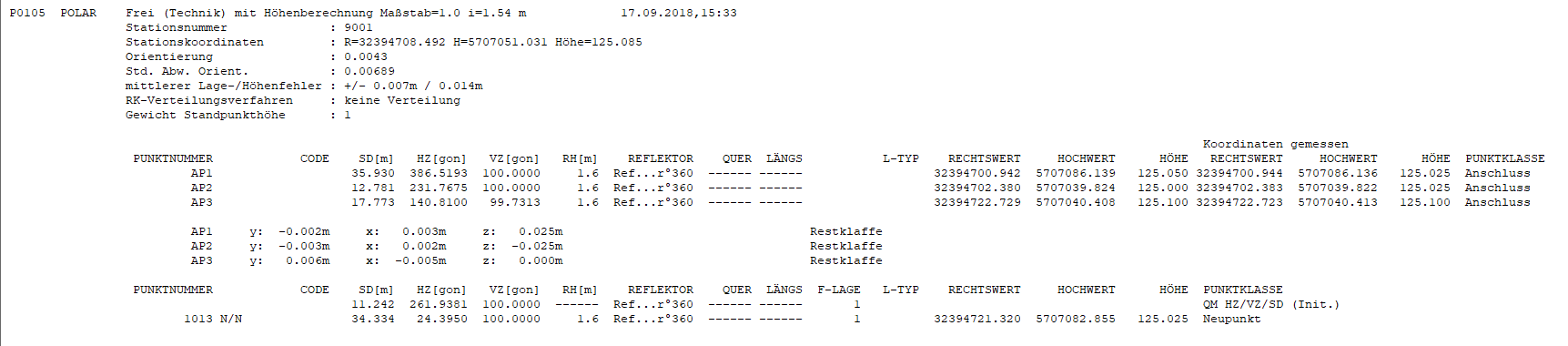

Zusätzliche Angaben

Bitte klicken Sie auf die Abbildung für eine vergrößerte Ansicht.

Kombinationsmessung

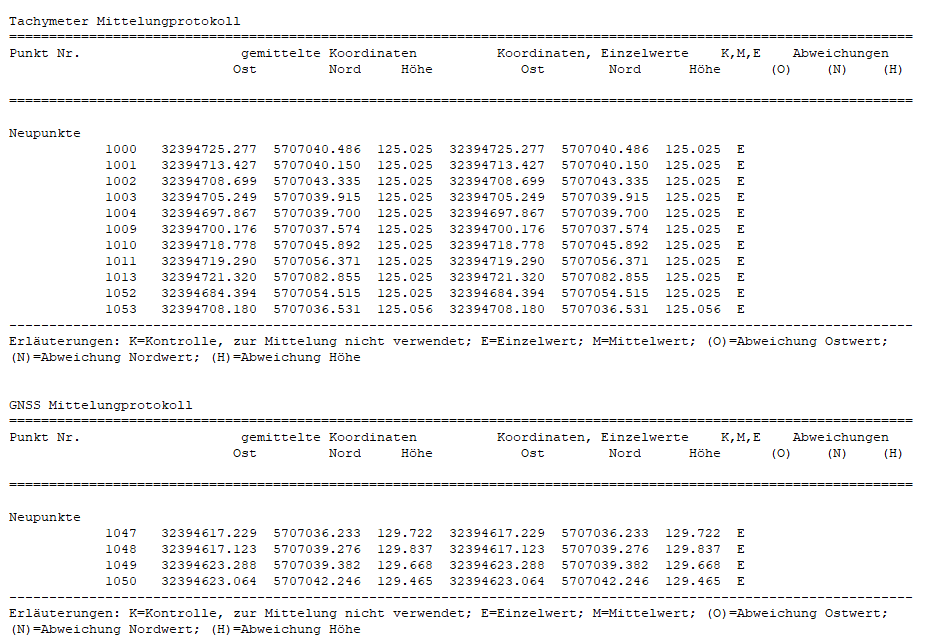

Die Einzelmessungen der Kombinationsmessung werden im Messprotokoll Pro mit ausgegeben, nicht nur die finale gemittelte Messung. Am Ende des Messprotokolls werden die Einzelwerte im Bereich Mittelungsprotokoll mit ausgegeben.

Gebäudekoordinierung

Im Messprotokoll werden die Werte für die gemessene und die gerechnete Strecke angegeben.

PNr	Punktnummer
dY, dX, dL	Restklaffen
Punktnummer	Punktnummer
Typ	Links Li., Gerade Ge., Rechts Re.
Winkel	100 gon, 200 gon und 300 gon
Strecke (gem.)	gemessene Strecke
Strecke (ger.)	gerechnete Strecke
Punktklasse	Passpunkt (Punkte der Basislinie P1 und P2) und Neupunkte (über die Funktion Rechtwinkelzug bestimmt)

Kopfzeile im Messprotokoll Pro

Im Messprotokoll Pro wird eine Kopfzeile mit den Daten aus den Programmeigenschaften ausgegeben.

Wenn in den Projekteigenschaften auch die Felder Bei Auftrag, Aufnahmeleitung u.s.w. ausgefüllt werden, so werden auch diese Angaben ins Messprotokoll Pro übernommen.
