Achsen

Menü Extras / Achsen

Funktion für die Definition von Achsen im Innendienst zur Absteckung mit dem Tachymeter oder GNSS Instrument. Die Definition der Achsen erfolgt im Innendienst, die Achsen werden im Projekt gespeichert und können im Außendienst ausgewählt werden.

Vorbereitung der Achsen im Innendienst

Zunächst wird ein Projekt angelegt, mit dem der Außendienst dann später arbeitet.

Im Menü Extras wählen Sie den Menüpunkt "Achsen" für die Definition von Achsen im Innendienst.

Im ersten Fenster klicken Sie für die Definition einer Achse auf das Plus und für die Bearbeitung einer Achse auf das Zahnrad . Das Zahnrad wird aktiviert, wenn eine Achse aus der Liste ausgewählt wird.

Bitte beachten:

Wenn eine Achse einmal für eine Absteckung genutzt wurde, kann sie nicht mehr bearbeitet werden, das Zahnrad ist dann ausgegraut.

Es öffnet sich das Fenster für die Definition der Achse.

Noch auszufüllende Felder werden mit einem roten Balken gekennzeichnet.

Die definierte Achse wird in die Liste übernommen und steht dann im Außendienst zur Verfügung.

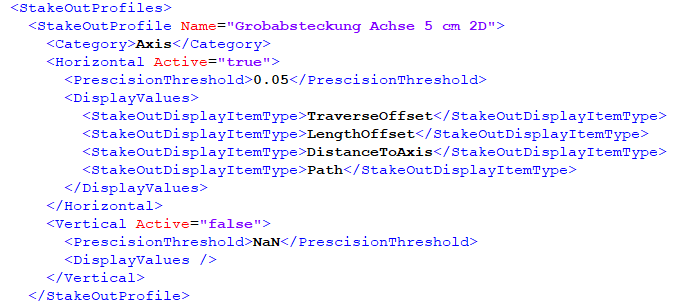

Die Definition der Achsen wir in der Datei GNSSSetinngs.config in folgendem Ordner abgelegt:

C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\FX Survey\Settings

Anwendung im Außendienst

Im Außendienst wird das vom Innendienst vorbereitete Projekt geöffnet.

Für die Achsabsteckung stehen die vordefinierten Achsen nun im Außendienst zur Verfügung.

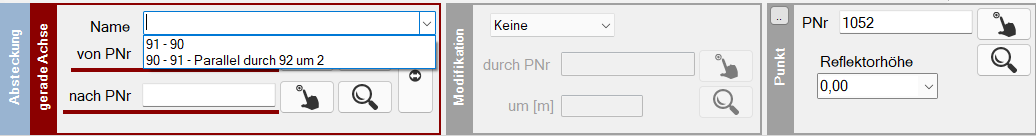

Achsabsteckung mit Tachymeter:

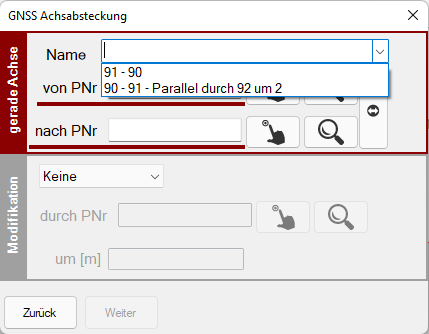

Achsabsteckung mit GNSS:

Definition von Achsen in KIVID Feld

Bei der Definition von Achsen in KIVID Feld wird der Parameter Markierung Außen/Innen automatisch auf 2 gesetzt.

Bei dem Parameter handelt es sich um die Anzahl der Punkte, die außerhalb (A) und innerhalb (I) der Achse abgesteckt werden sollen. So soll abgesichert werden, dass die Achse vollständig abgesteckt wird.

In FX Survey wird nicht mit diesem Wert gearbeitet.

Bitte beachten Sie folgende Vorgehensweise:

Löschen Sie den Parameter Markierung Außen/Innen in KIVID Feld und speichern Sie nach dem Löschen des Parameters das Projekt in KIVID Feld. Es stehen Ihnen anschließend alle Achsen in FX Survey zur Verfügung.

Falls Sie den Parameter Markierung Außen/Innen zwingend benötigen, messen Sie bitte direkt in KIVID Feld.
