Flächen ausstanzen

Menü Flächen / Flächen ausstanzen

Modul M-FX Polygon Assistent

Mit diesem QuickPick kann eine Fläche innerhalb einer anderen Fläche ausgestanzt werden. Nach Anwahl des Menüpunktes öffnet sich ein Fenster, in dem weiter verfahren wird.

Ausgewählt werden Fläche A und Fläche B. Werden die angeklickten Flächen gefunden, werden sie schraffiert. Außerdem erscheint ihre Art neben A bzw. B in den Textfeldern des Fensters.

Die Fläche A ist gelb unterlegt, weil dies die Basisfläche ist, aus der die Fläche B ausgestanzt wird. Wahlweise kann die Fläche B nach dem Ausstanzen automatisch gelöscht werden.

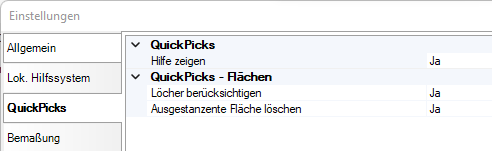

Unter den Programmeinstellungen kann man für Flächen einstellen, ob Fläche B standardmäßig gelöscht werden soll oder nicht. Stellt man die Einstellung auf <ja>, ist das Häkchen im Fenster immer voreingestellt.

Sie lösen die Flächenverbindung durch einen Klick auf <Fertig> aus.
