GNSS Absteckung

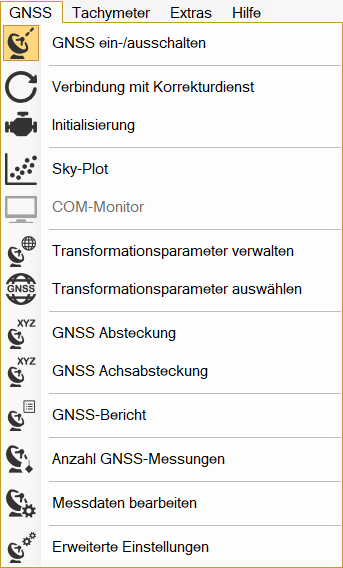

Menü GNSS / Absteckung

Modul M-FX GNSS Steuerung frox / M-FX GNSS Zeno

Absteckung von Punkten

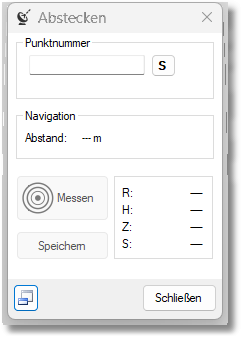

Bei Auswahl des Menüpunktes GNSS Absteckung öffnet sich ein Fenster, in dem die abzusteckenden Punkte in der Grafik selektiert werden können.

Über den Button links unten, kann das Fenster verkleinert werden.

Klicken Sie für die Selektion auf den Button "S" neben dem Feld für die Punktnummer und klicken Sie dann den gewünschten Punkt in der Karte an. Die Punktnummer wird dann im Feld angezeigt. Es ist auch möglich eine Punktenummer direkt einzugeben. Über den grünen Balken unter der Punktnummer wird angezeigt, ob die Punktnummer vorhanden ist.

Rechtswert / Hochwert / Höhe

Zeigt die Koordinaten im Zielsystem bzw. im Quellsystem. Ist die Funktion <Speichern ohne Höhe> aktiviert, wird die gemessene Höhe nicht gespeichert.

(ell.) Ellipsoidische Höhe

Zeigt die ellipsoidische Höhe an

Durch Klicken auf den Button „Messen“

wird eine GNSS Messung ausgelöst und die IST-Position angezeigt.

Auch die Delta-Werte im Bereich Navigation werden dargestellt.

Im Kästchen neben dem Button <Messen> werden die Abweichungen angezeigt.

Die Messung kann solange wiederholt werden, bis die gewünschte Genauigkeit und Position erreicht ist.

Durch Klicken auf den Button "Speichern"

wird die Absteckung protokolliert und der Neupunkt mit dem Suffix A (siehe GNSS Programmeinstellungen) erzeugt. Wichtig: Es wird dabei der Code aus der Codeliste genommen, der in der Codeliste ausgewählt ist (im Screen VERM Abstecksollpunkt 2D).

Messwerte

Nebenan stehen die zu messenden Epochen, die DOP-Werte und die Standardabweichungen:

Wert	Beschreibung
Epochen (Epo)	Anzahl der gemessenen Epochen
PDOP	Hier wird die Positionsgenauigkeit angezeigt (Positionsgenauigkeit).
HDOP	Hier wird die Qualität der Messung angezeigt (Horizontalgenauigkeit).
VDOP	Hier wird die Qualität der Messung angezeigt (Vertikalgenauigkeit).
SVs	Satellitenanzahl
Shor	Horizontale Abweichung
Sz	Vertikale Abweichung

Antennenhöhe Ant. (m)

Die Antennenhöhe wird aus den Programmeinstellungen übernommen. Sie kann in diesem Fenster aber auch manuell geändert werden.

Punktnummer

Hier wird die Punktnummer des gemessenen Punktes eingetragen. Dieser kann per Hand eingetragen werden oder über den Button <S> (selektieren) in der Grafik ausgewählt werden.

Gibt man eine bereits vorhandene Punktnummer ein, wird man darauf aufmerksam gemacht und es wird abgefragt, ob man beide Punkte mitteln, den alten oder den neuen Punkt verwerfen oder den Neupunkt als Kontrollpunkt speichern möchte.
