# GNSS Bericht

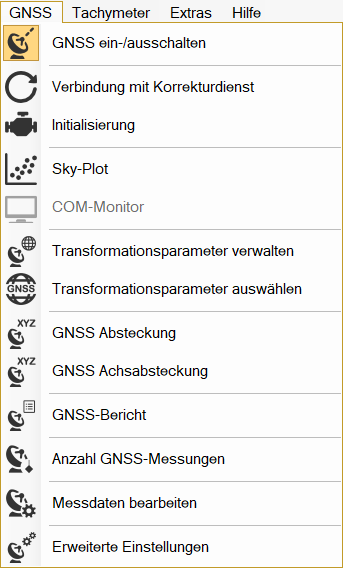

*Menü GNSS / GNSS Bericht*

Modul **M-FX GNSS Steuerung frox / M-FX GNSS Zeno**

<figure><img src="/files/PqycdKxsdwJkZS0ig87L" alt=""><figcaption></figcaption></figure>

Der GNSS-Bericht enthält alle wichtigen Informationen zu den GNSS Messungen und Absteckungen. Er beinhaltet unterschiedliche Angaben, je nachdem, ob über die **Steuerung frox (KIVID Feld)** oder über **Zeno Connect** gearbeitet wird.&#x20;

## Steuerung frox

Der GNSS Bericht ist unterteilt in den Kopf des Berichts, die Messwerte und das Mittelungsprotokoll.

### Kopf des Berichts

<figure><img src="/files/3nqhxneCpNdKIAHR3iXT" alt=""><figcaption></figcaption></figure>

Im Kopf des Berichts stehenfolgende Angaben:

* Projekt: Projektname aus den Projekteigenschaften
* Datum: Datum des Berichts
* Aufnahmeleitung: aus den Projekteigenschaften
* Instrument: Messinstrument

#### Messwerte

<figure><img src="/files/7rphu7LYBJYdk5pnvuS6" alt=""><figcaption></figcaption></figure>

Beschreibung der Spalten:

|               |                                                                                                                                                                                                |
| ------------- | ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| Zielpunkt Nr. | Punktnummer                                                                                                                                                                                    |
| Ant.H.        | Antennenhöhe                                                                                                                                                                                   |
| Koordinaten   | Ost (Rechtswert), Nord (Hochwert), Höhe                                                                                                                                                        |
| Genauigkeit   | <p>KQ 2D (Standardabweichung In der Lage) </p><p>Sz (Standardabweichung in der Höhe)</p>                                                                                                       |
| #SV           | Anzahl der Satelliten                                                                                                                                                                          |
| DOP           | GDOP (Faktor für die gesamte Geometrie, kombinierter Effekt aus 3 D-Position und Zeit. Je kleiner der GDOP, desto besser die Gesamtgenauigkeit. GDOP Werte kleiner 6 werden als gut angesehen. |
| Epo           | Anzahl der gemessenen Epochen                                                                                                                                                                  |
| Datum         | Datum der Erfassung                                                                                                                                                                            |
| Uhrzeit       | Uhrzeit der Erfassung                                                                                                                                                                          |

#### Mittelungsprotokoll

<figure><img src="/files/jcReRGCYkTTUnU8PCeRF" alt=""><figcaption></figcaption></figure>

Beschreibung der Spalten:

|                                                                                   |                                                                                         |
| --------------------------------------------------------------------------------- | --------------------------------------------------------------------------------------- |
| Punkt Nr.                                                                         | Punktnummer                                                                             |
| gemittelte Koordinaten                                                            | Ost (Rechtswert), Nord (Hochwert), Höhe                                                 |
| Koordinaten, Einzelwerte                                                          | Ost (Rechtswert), Nord (Hochwert), Höhe                                                 |
| K, M, E                                                                           | <p>K=Kontrolle, zur Mittelung nicht verwendet</p><p>M=Mittelwert</p><p>E=Einzelwert</p> |
| Abweich. 2D                                                                       | <p>(M, E)=lineare Abweichung zw. Mittel-                                                |
| und Einzelwert</p><p>(G, K)=lineare Abweichung zw. größtem und kleinstem Wert</p> |                                                                                         |
| MP des Mittels                                                                    | Standardabweichung der Punktlage                                                        |

#### **Werkzeugleiste**

<figure><img src="/files/sV2UwCp8kEVvuCoWgZuK" alt=""><figcaption></figcaption></figure>

<table data-header-hidden><thead><tr><th width="353"></th><th></th></tr></thead><tbody><tr><td><strong>Icon</strong></td><td><strong>Beschreibung</strong></td></tr><tr><td><p><img src="/files/JD7vtapFH3nACVniVZhK" alt="" data-size="original"></p><p><strong>Bericht drucken</strong></p></td><td>Druckt den Bericht.</td></tr><tr><td><p><img src="/files/BIEUYnEoMihOgBxFEz3q" alt="" data-size="original"></p><p><strong>Bericht speichern unter</strong></p></td><td>Speichert den Bericht nach Festlegung der Ausgabedatei.</td></tr></tbody></table>

## Zeno Connect

Der GNSS Bericht wird in Form einer Textdatei ausgegeben:

<figure><img src="/files/ukbSrPzhUhY2CCTDAMfs" alt=""><figcaption></figcaption></figure>

### Kopf des Berichts

* Projekt: Projektname aus den Projekteigenschaften
* Datum: Datum des Berichts
* Aufnahmeleitung: aus den Projekteigenschaften
* Instrument: Messinstrument

### Beschreibung der Spalten

|                           |                                                                                                                                                                                                |
| ------------------------- | ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| Nr.                       | Punktnummer                                                                                                                                                                                    |
| Rechtwert, Hochwert, Höhe | Koordinaten                                                                                                                                                                                    |
| S-Lage                    | Standardabweichung Lage                                                                                                                                                                        |
| S-Höhe                    | Standardabweichung Höhe                                                                                                                                                                        |
| Q3D                       | Qualitätskennzahl für dreidimensionale Punktlage                                                                                                                                               |
| GDOP, PDOP, HDOP, VDOP    | GDOP (Faktor für die gesamte Geometrie, kombinierter Effekt aus 3 D-Position und Zeit. Je kleiner der GDOP, desto besser die Gesamtgenauigkeit. GDOP Werte kleiner 6 werden als gut angesehen. |
| Stab                      | Stablänge                                                                                                                                                                                      |
| Sats                      | Anzahl der Satelliten                                                                                                                                                                          |
| Neigung                   | ja/nein                                                                                                                                                                                        |
| Winkel                    | Winkel der Schrägmessung                                                                                                                                                                       |
| Datum/Uhrzeit             | Datum und Uhrzeit der Erfassung                                                                                                                                                                |

### **Werkzeugleiste**

| **Icon**                                                                                             | **Beschreibung**                                        |
| ---------------------------------------------------------------------------------------------------- | ------------------------------------------------------- |
| <p>​​<img src="/files/N5Srbx4pgFlbxuq6e55r" alt=""> <br><strong>Bericht drucken</strong></p>         | Druckt den Bericht.                                     |
| <p>​​<img src="/files/JC8yVwN4Zz28rFDEsOl4" alt=""> <br><strong>Bericht speichern unter</strong></p> | Speichert den Bericht nach Festlegung der Ausgabedatei. |

## Absteckung

Bei einer Absteckung werden im GNSS Bericht zusätzlich unterhalb  von Rechtswert, Hochwert und Höhe die Abweichungen für 2D, X, Y und Z ausgegeben.&#x20;

<figure><img src="/files/i1OjNqqkbcaYqEUF1lXU" alt=""><figcaption></figcaption></figure>


---
