Koordinateneingabe

Menü Punkte / Koordinateneingabe

Es öffnet sich ein Fenster für die Eingabe.

Koordinaten eines Punktes ändern

Geben Sie die Punktnummer in das Feld P1 ein. Alternativ wählen Sie einen Punkt durch Klick in die Grafik aus. Die Punktnummer wird im Feld P1 angezeigt. Außerdem werden die Koordinaten des Punktes angezeigt.

Diese können nun über die Eingabe verändert oder um die Höhe ergänzt werden. Bei der Höhe ist es auch möglich negative Werte einzugeben.

Das Häkchen bei "Auto. Zoom und Schieben" sorgt dafür, dass auf den eingegebenen Punkt gezoomt wird. Der Punkt liegt dann in der Mitte des Grafikfensters

Mit Klick auf <Fertig> erfolgt zunächst die Abfrage, ob der Punkt überschrieben werden soll. Dabei werden sowohl die alten als auch die neuen Koordinaten angezeigt. Im Beispiel wurde die Höhe ergänzt.

Bei Klick auf "Überschreiben" werden die neuen Koordinaten für den Punkt übernommen.

Punkt verschieben

Statt die Koordinaten und die Höhe im Eingabefenster zu ändern, kann ein beliebiger Punkt in der Grafik angeklickt werden und die Koordinaten dieses Punktes werden übernommen. Es wird in der Grafik mit Pfeil angezeigt wohin der Punkt verschoben werden soll.

Mit Klick auf <Fertig> erfolgt zunächst die Abfrage, ob der Punkt überschrieben werden soll. Es werden sowohl die alten Koordinaten (Punkt 16) als auch die neuen Koordinaten (Punkt 19) angezeigt.

Mit Klick auf <Überschreiben> wird der Punkt zu dem ausgewählten Punkt hin verschoben. Ist der Punkt Bestandteil einer Linie, wird auch die Linie entsprechend verschoben. Punkt 16 hat nun die gleichen Koordinaten wie Punkt 19.

Ist der Punkt Bestandteil einer Linie, so wird auch die Linie verschoben.

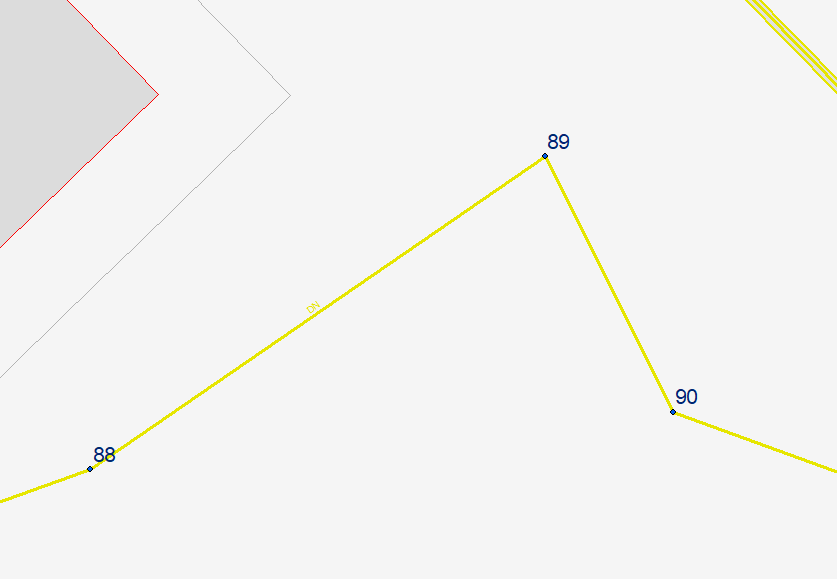

Punkt vor der Verschiebung.

Neue Punkte über die Koordinateneingabe setzen

Geben Sie im Feld P1 zunächst eine noch nicht vorhandene Punktnummer ein. Die Punktnummer darf maximal 16-stellig sein. Anschließend geben Sie die gewünschten Koordinaten ein.

Bei Klick auf <Fertig> wird der Punkt mit der angegebenen Punktnummer gesetzt.
