Spannmaße

Menü Punkte / Spannmaße

Mit dem QuickPick <Spannmaße> wird ein Spannmaß zwischen zwei Punkten berechnet. Nach Anwahl des Menüpunktes öffnet sich ein Fenster, in dem weiter verfahren wird.

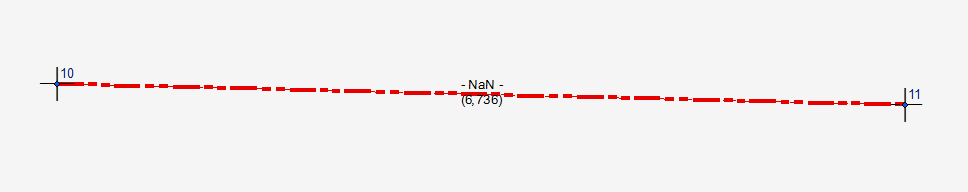

Es werden die Punkte (P1 und P2) über die Grafik ausgewählt. Alternativ können die Punktnummern auch manuell eingegeben werden. Sind die Messpunkte bereits im Berechnungsmodul bekannt, erhalten sie ein grünes Häkchen und können für die Berechnung verwendet werden. Nach der Auswahl wird in der Grafik eine Vorschau gezeigt, über die verglichen werden kann, ob die richtigen Messobjekte genutzt werden.

In der Zeile "Gerechnet" wird das Maß nach Auswahl der Punkte direkt angezeigt.

Mit Klick auf <Fertig> wird das Spannmaß an die Linie geschrieben.

Bei der Berechnung eines Spannmaßes in 3D wird zusätzlich zur gerechneten Strecke auch die 2D Strecke und die Höhendifferenz dH ausgegeben.

Wird zusätzlich der gemessene Wert eingetragen, so wird die Differenz zwischen gemessenem und gerechnetem Wert angezeigt.
