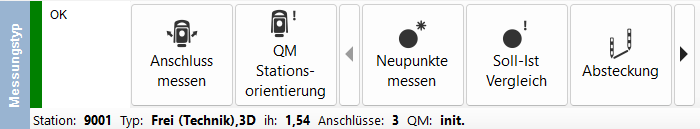

Tachymeter Messungstypen
Anschluss messen
Zum Messen von Anschlusspunkten klicken Sie zunächst auf den Button „Anschluss messen“. Es öffnet sich die Karteikarte Anschlusspunkt.
Hier wählen Sie den Anschlusspunkt aus (Klick auf die Hand) der Grafik aus oder geben die Punktnummer ein. Handelt es sich um einen Messpunkt mit einer Höhe / 3D Koordinate, dann können Sie zusätzlich die Reflektorhöhe angeben und auswählen ob der Anschluss als 2D, 3D oder 1D in die Stationierung einfließen soll.
Nachdem alle Eingaben getroffen sind, klicken Sie auf den blinkenden Weiterbutton (rechte Seite im Instrumentenpanel).
Sie gelangen dann zur Karteikarte Messung. Hier werden die Gerätesteuerung des jeweiligen Instruments (Screen Leica Tachymeter), die in der KFP Vorlage definierte Prismenauswahl und die Messfunktionen angezeigt.
Im Feld Steuerung zeigt der Punkt unterhalb der Batterie an, ob das Prisma im Lock Modus ist (grün) oder ob es noch gesucht wird (orange). Dies gilt für passive und aktive Prismen der entsprechenden Hersteller.
QM Stationsorientierung

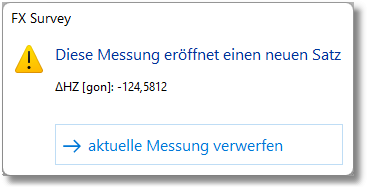

Als Kontrolle auf einen Punkt in der Örtlichkeit, der nicht als Messpunkt in der Grafik existiert. Die erste Messung initialisiert die QM Messung – INIT. Danach kann zu jeder Zeit der Punkt wieder kontrolliert werden. In der Grafik wird der Punkt angezeigt und die Deltawerte stehen direkt im Programm. Die QM ist im Messprotokoll automatisch protokolliert.

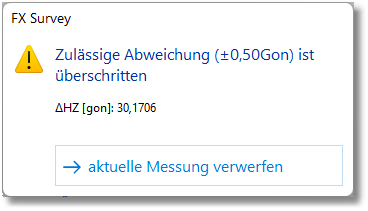

Bei Abweichungen größer 0,5 GON kommt direkt eine Meldung (siehe unten).
Neupunkte messen
Zum Messen von Neupunkten wählen Sie das Messprogramm "Neupunkte messen".
Der Aufbau der Karteikarte Neupunkt entspricht dem Aufbau der Anschlussmessung. Zusätzlich geben Sie auf der rechten Seite die Reflektorhöhe und die Punktnummer ein, auf die sich die Messung bezieht. Automatisch wird hier die nächste freie Punktnummer eingetragen, diese steht auch in der Statuszeile. Durch Klick auf die PNR können Sie die Punktnummer bearbeiten.
Soll-Ist-Vergleich
Der Soll-Ist-Vergleich dient der schnellen Kontrolle von Anschlusspunkten oder Messpunkten. Die Deltawerte werden direkt im Feld Differenz angezeigt und mit dem Klick auf den Weiterbutton wird die Kontrolle gespeichert.
Absteckung
Punktabsteckung
Auswahl des Profils und Auswahl des Punkts aus der Grafik oder über die Punktnummer
Die Steuerung entspricht der Neupunktmessung mit Anzeige der Abweichung
Neben der Anzeige der Abweichung wird die Soll und Ist Position in der Grafik visualisiert. Die Ist Position wird dabei im großen Maßstab per Zielscheibe mit 10cm Ringen angezeigt.
Wenn die Grenzwerte eingehalten sind Klicken Sie auf den „Weiter“ Button unten rechts im Instrumentenpanel. In der folgenden Karteikarte können Sie den Punkt noch einmal aufmessen, nachdem Sie die Vermarkung gesetzt haben. Ist dies nicht gewünscht einfach erneut den „Weiter“ Button klicken.
Die Absteckung der Lage und Höhe erfolgt in zwei Schritten (2D + 1D). Wenn Sie ein 3D Profil gewählt haben und Ihre Stationierung 3D ist werden Sie automatisch durch die 2D + 1D Absteckung geführt. Das Verfahren ist bei 2D und 1D identisch.
Nachdem die Absteckung abgeschlossen ist, wird die Kontrolle als grüne Linie dargestellt. Wenn Sie im Menü Extras – Programmeinstellungen – Tachymeter – Neupunkte erzeugen bei Punktabsteckung gewählt haben, wird zusätzlich zur Kontrolle ein Neupunkt erzeugt welcher die Punktnummer des Sollpunktes hat zzgl. Einem Suffix A, diese ist dann der Ist Punkt. Sie haben somit zwei Arbeitsschritte in einem kombiniert.
Achsabsteckung
Die Achsabsteckung läuft am Anfang identisch zur Punktabsteckung.
Nach der Auswahl des Profils wird die Achse durch den Anfangs- und Endpunkt definiert. Die Protokollierung der Achsen erfolgt über die eindeutigen Messpunkte und Punktnummern.
Hinweis, wenn Sie auf Basis einer CAD Datei abstecken möchten, dann können Sie die Messpunkte ganz einfach an alle Stützpunkte laden. Im Menü Punkte – Messpunkte an Stützpunkte setzen steht Ihnen das entsprechende Quick Pic zur Verfügung.
Das weitere Vorgehen der Achsabsteckung und Einweisung ist identisch zur Punktabsteckung. Durch Klick auf den „Weiter“ Button können Sie erneut aufmessen und dann die Absteckung speichern, es wird neben der Protokollierung automatisch ein Neupunkt erzeugt. Hier am besten den entsprechenden Absteckcode in der Codeliste vorab auswählen.
