Totalstation verbinden und messen
Um die Verbindung zur Totalstation herzustellen, starten Sie über das Menü Tachymeter das Instrumentpanel. Die Verbindung zum Instrument wird dann automatisch aufgebaut. Voraussetzung ist, dass das entsprechende Instrument zuvor verbunden wurde (siehe Kapitel Tachymeter einrichten). Am unteren Rand des Bildschirms öffnet sich das Instrumentpanel, ist aber zunächst noch ausgegraut. Gleichzeitig öffnet sich das Fenster für die Tachymeterauswahl.
Tachymeter in der Spalte Tachymeter/Treiber auswählen und mit ok bestätigen. Das Treiber Fenster öffnet sich.
Treiber Symbol in der Taskleiste
Der Treiber sollte nicht vom Anwender händisch geschlossen werden, sondern immer über den Befehl Instrumentenpanel im Menü Tachymeter.
Nachdem der Treiber erfolgreich gestartet ist, wird die Bedienoberfläche der Tachymeter Steuerung aktiv.
Die Lokale Stationierung ist im Screen ausgeblendet, da im Projekt kein lokales System angelegt wurde. Im Instrumentpanel haben Sie die Möglichkeit eine Bekannte oder Freie Stationierung durchzuführen oder eine bereits vorhandene Station fortzuführen (Wiederaufnahme).
Das Instrumentpanel führt Sie Schritt für Schritt durch die Stationierung. Ihnen wird farblich (rot) angezeigt, wo Sie noch Eingaben tätigen müssen. Sind in einem Schritt alle Eingaben getätigt, blinkt der Pfeil-Button am rechten Bildschirmrand orange und kann angeklickt werden, um zum nächsten Schritt zu gehen (Prinzip einer Karteikartenrolle – immer einen Schritt weiter).
Vor
Über den Vor-Button am rechten Rand gelangen Sie in das Programm Messungstyp zur Bestimmung der Anschlusspunkte.
Falls notwendige Angaben fehlen, bleiben die entsprechenden Pfeile deaktiviert, bis diese Eingaben gemacht wurden.
Dialog Anschluss - Anschlusspkt
Am Beispiel der Bekannten Stationierung wird dies im Folgenden erläutert. Nach Klick auf Bekannte Stationierung, gelangen Sie in den Dialog Anschluss - Anschlusspkt. Im Dialog Anschluss wählen Sie den Anschlusspunkt aus der Grafik aus oder geben die Punktnummer eines bestehenden Punktes ein. Handelt es sich um einen Messpunkt mit einer Höhe / 3D Koordinate, dann können Sie zusätzlich die Reflektorhöhe angeben und auswählen, ob der Anschluss als 2D, 3D oder 1D (nur Höhe) in die Stationierung einfließen soll.
Hat der gewählte Punkt keine Höhe, sind diese Optionen ausgegraut.
Nachdem alle Eingaben getroffen sind, klicken Sie auf die orange blinkende Pfeiltaste (rechte Seite im Instrumentenpanel).
Dialog Messungstyp
Wenn Sie über die orange blinkende Pfeiltaste weitergegangen sind, kommen Sie zum Dialog Messungstyp des Instrumentpanel. Hier werden Sie durch den Hinweis "Anschluss fehlt" darauf aufmerksam gemacht, dass noch kein Anschlusspunkt erfasst ist.
Klicken Sie als nächstes auf den Button „Anschluss messen".
Sie kommen dann in die Hauptebene der Tachymeter Steuerung. Hier werden Sie darauf aufmerksam gemacht, dass noch kein Anschlusspunkt erfasst ist (mindestens ein Anschlusspunkt bei der bekannten Stationierung und mindestens zwei Anschlusspunkte bei der freien Stationierung).
Bei der lokalen Stationierung wird kein Anschlusspunkt benötigt, hier bestimmt die erste Neupunktmessung Gitter Nord und es kann direkt im Koordinatensystem gemessen werden.
Für die Messung von Anschlusspunkten siehe das Kapitel Messungstypen.
Dialog Anschluss - Messung

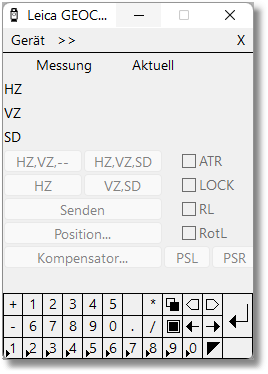

Als nächstes kommen Sie in den Dialog Messung. Hier werden die Gerätesteuerung des jeweiligen Instruments (Abbildung Leica Tachymeter), die in der KIVID Feld Vorlage definierte Prismenauswahl und die Messfunktionen angezeigt. Eine Beschreibung der Messfunktionen finden Sie im Kapitel Instrumentpanel.
Über den Messbutton links lösen Sie die Messung aus.
Der große Messbutton löst die Messung S, Vz, Hz aus
Nur Hz Messung für z.B. einen koordiniertes Objekt
S-Vz und Hz, diese Beiden Messungen warten aufeinander und können beliebig ausgelöst werden, erst wenn alle drei Messelemente vorhanden sind wir die Messung übernommen (z.B. mit S-Vz neben den Baum und mit Hz davor). S-Vz wirkt auch wie ein „DIST“ Messung – es wird die Strecke in der Statuszeile angezeigt und durch die „DIST“ Messung kann auch ein Prisma gelockt werden (LOCK Haken).
Position anfahren zum Anfahren einer Koordinate
Fast-Tracking zur Vorschau der Prismenposition (Vorrausetzung das Prisma ist im Lock Modus)
Längs- und Querexzentrum aus der Vorlage oder freie Eingabe der Werte
Reflektorauswahl der definierten Reflektoren aus der Vorlage oder Reflektorlos
Messung abgeschlossen
Nachdem die Messung ausgelöst wurde, wartet FX Survey auf die Daten des Instrumentes. Während dieser Zeit ist der Messbutton ausgegraut. Nachdem die Daten eingetroffen und verarbeitet sind, zeigt das System Informationen zum gemessenen Anschluss und zur Station an.
Die farbigen Symbole zeigen an, ob eine Bedingung erfüllt ist (rot) oder nicht (grün).
