# Aufbau der Online-Hilfe

*Non-german speakers: While we are still working on a translated version, feel free to use an* *automatically translated help page* *or contact us via* [*vertrieb@frox-it.de*](mailto:vertrieb@frox-it.de) *if you have any questions. Thank you!*

## Übersicht

Die Online-Hilfe ist in vier Bereiche unterteilt. In der linken Spalte werden die Kapitel aufgelistet. In der mittleren Spalte lesen Sie den Inhalt des ausgewählten Kapitels und ganz rechts können Sie innerhalb eines Kapitels zu den Überschriften springen. Ganz oben rechts finden Sie die Suche.&#x20;

## &#x20;                             <mark style="color:red;">**Bitte beachten**</mark>&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FKvu0cPxXZTxKZIg2cdO9%2Fimage.png?alt=media&amp;token=08253c13-28f6-492f-9769-7491282f13e8" alt="" width="38"><figcaption></figcaption></figure>

## Tipps und Tricks für die Online-Hilfe

### Nach Stichwörtern suchen

Über das **Suchfeld** können Sie einen Suchbegriff eingeben oder eine Frage stellen. Nach Eingabe eines Suchbegriffes, werden Ihnen alle Kapitel angezeigt, in denen der Begriff vorkommt. So gelangen Sie schnell zu den Informationen, die Sie benötigen.&#x20;

### Fragen von einer KI beantworten lassen

Noch einfacher geht es, wenn Sie eine Frage eingeben. Diese wird von einer KI auf Grundlage des Handbuchs direkt beantwortet. Nähere Informationen dazu finden Sie im Kapitel [Handbuch/Assistent (online)](/die-funktionen-der-menus/menu-hilfe/handbuch-assistent-online).

### Teile des Handbuchs als PDF ausdrucken&#x20;

Einzelne Kapitel können als PDF gedruckt werden. So haben Sie die Kapitel, die für Sie besonders wichtig sind immer parat. Nähere Informationen dazu finden Sie im [Kapitel Handbuch (online)](/die-funktionen-der-menus/menu-hilfe/handbuch-assistent-online).

### Einstieg in die Software

Wenn Sie das erste Mal mit FX Survey arbeiten, empfehlen wir Ihnen die Kapitel [**FX Survey einrichten**](/tablet-einrichten/dokument-zum-download) und [**Erste Schritte in FX Survey**](/erste-schritte-in-fx-survey/dokument-zum-download) einmal ganz durchzuarbeiten. Sie sind dann bestens gerüstet für den Start mit FX Survey.

### Details der Abbildungen

Durch Klick auf eine **Abbildung** öffnet sich diese separat und vergrößert.

### Hinweise zum Inhaltsverzeichnis

Das **Inhaltsverzeichnis** unserer Online-Hilfe wird Ihnen am linken Rand angezeigt. Sollten Sie dieses dort nicht finden, überprüfen Sie bitte Ihre Einstellungen im Browser. Im Inhaltsverzeichnis können Sie das gewünschte Kapitel anklicken. Bei einigen Kapiteln gelangen Sie über den Pfeil rechts ![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/MxzPNm7stlnQx3XYHpCg/image.png)zu weiteren Unterkapiteln. Am Ende jedes Kapitels stehen Ihnen außerdem zwei Buttons zur Verfügung, über die Sie zum nächsten bzw. vorherigen Kapitel gelangen. Zusätzlich gibt es in den Kapiteln zahlreiche Verlinkungen (blaue Schrift) zu weiterführenden Kapiteln.

**Hinweis:** Die Online-Hilfe wird permanent angepasst und ergänzt.

## Inhaltsverzeichnis

Unsere Online-Hilfe ist in folgende Bereiche unterteilt. Mit Klick auf den Bereich gelangen Sie zum ersten Kapitel des jeweiligen Bereichs.

[**Sie haben Fragen? Wir helfen weiter!**](https://survey.docs.frox-it.de/)

Erläuterungen zur Online-Hilfe und Informationen zu FX Survey.

[**Installationen, Lizenzierungen und Updates**](/installationen-lizenzierungen-und-updates/fx-survey-installieren)

FX Survey und KIVID Feld einrichten

[**Tablet einrichten**](/tablet-einrichten/dokument-zum-download)

Vorbereitungen am Feldrechner.&#x20;

[**GNSS Antennen einrichten**](/gnss-antennen-einrichten/dokument-zum-download)

Antennen mit FX Survey nutzen, Korrekturdatendienst einrichten.

[**Totalstationen einrichten**](/totalstationen-einrichten/dokument-zum-download)

Totalstationen mit FX Survey und AP20 nutzen.

[**Bodenradar einrichten**](/bodenradar-einrichten/kurzanleitung-leica-dsx)

Kurzanleitung Leica DSX.

[**Erste Schritte in FX Survey**](/erste-schritte-in-fx-survey/dokument-zum-download)

Kurzeinführung in die Arbeit mit der Software.

[**Nutzer in D-A-CH**](/nutzer-in-d-a-ch/fx-survey-in-der-schweiz)

Besonderheiten, die in diesen beiden Ländern zu beachten sind.

[**Arbeiten mit FX Survey**](/arbeiten-mit-fx-survey/anmeldung-mit-named-user)

Erläuterung der Programmoberfläche und des Codierungssystems.&#x20;

[**Die Funktionen der Menüs**](/die-funktionen-der-menus/menu-datei)

Erläuterung der einzelnen Menüpunkte.

[**Datenimport**](/datenimport/importschnittstellen)

Erläuterung der Schnittstellen für den Datenimport.

[**Messen mit GNSS**](/messen-mit-gnss/projekt-anlegen)

Erläuterung des Ablaufs.

[**Messen mit Totalstation**](/messen-mit-totalstation/totalstation-verbinden)

Erläuterung des Ablaufs.

[**Datenexport**](broken://spaces/yn3AQgHVzzJrf1W9kkkq)&#x20;

Erläuterung der Schnittstellen für den Datenexport.

[**Tipps aus der Praxis**](/tipps-aus-der-praxis/aktuelles)&#x20;

Hier finden Sie unsere Praxistipps für Sie.

[**Besondere Anwendungsgebiete**](/besondere-anwendungsgebiete/kataster)

Hier finden Sie eine Anleitung zur Arbeit im Kataster, in der Baumvermessung und mit der Rotberichtigung.

[**Zusätzliche Schnittstellen**](/zusatzliche-schnittstellen/ubersicht-zusatzliche-schnittstellen)

Übersicht über die zur Verfügung stehenden Schnittstellen.

[**Zusätzliche Module**](/zusatzliche-module/ubersicht-zusatzliche-module)

Welche Module gibt es und welche Funktionen bieten diese.

[**Releaseberichte**](/releaseberichte/releasebericht)

Informationen zu allen Neuerungen in den jeweiligen Versionen sowie Hinweise zur Installation und zu Updates.

[**Anhang**](broken://spaces/yn3AQgHVzzJrf1W9kkkq)

Wichtige Hintergrundinformationen.

## Schulungen

Wir bieten zu allen Themen rund um FX Survey **individuelle Schulungen** an. Stundenweise oder ganze Tage, online oder vor Ort, für Einsteiger oder Fortgeschrittene...wir passen unsere Schulungen an Ihre Wünsche an. Bitte sprechen Sie uns gerne an!

frox GmbH / Die IT Fabrik\
Karl-Marx-Str. 32 / 44141 Dortmund\
+49 (0)231 997604 0\
<vertrieb@frox-it.de>

## Dementi

Es wurden Maßnahmen getroffen, um die Richtigkeit des vorliegenden Handbuchs und der dazugehörenden Software zu gewährleisten.&#x20;

Da unsere Software ständig weiterentwickelt wird, kann keine Garantie für die Vollständigkeit und Richtigkeit der Programme und der Dokumentation, sowie die Aktualität der Dokumentation übernommen werden. Es bleibt das Recht vorbehalten, die in der Dokumentation enthaltenen Informationen und die Software auch ohne vorherige Ankündigung zu ändern.

Für Fehler sowie mittelbare und unmittelbare Schäden im Zusammenhang mit der Lieferung, Funktionsfähigkeit oder Verwendung der Software und der Dokumentation jegliche Haftung ausgeschlossen.

## Warenzeichen

KIVID® und KIVID®-Feld OEM sind eingetragene Warenzeichen von Dipl.-Ing. Torsten Burg.

Esri, ArcGIS, ArcView, ArcEditor, ArcInfo, 3D Analyst, ArcGIS 3D Analyst, ArcGIS Runtime, ArcMap, ArcGIS Pro, ArcObjects, EDN und das ArcGIS Logo sind Warenzeichen, eingetragene Warenzeichen oder Dienstleistungsmarken von Esri in den Vereinigten Staaten, der Europäischen Gemeinschaft und bestimmten anderen Ländern. Das deutsche Esri Logo ist ein eingetragenes Warenzeichen der Esri Deutschland GmbH.

NT ist eine Marke von Northern Telecom Limited.

log4net: Logging Framework for .NET, licensed under Apache License (<http://logging.apache.org>)

Microsoft, Windows und Windows NT sind Marken der Microsoft Corporation.

Weitere Produktnamen, Logos und Warenzeichen werden ausschließlich aus redaktionellen Gründen und ohne Absicht der Verletzung von Rechten Dritter verwendet. Produktnamen sind im Regelfall Warenzeichen der Hersteller oder sollten als solche angesehen werden, auch wenn kein entsprechender Hinweis darauf erfolgt.

&#x20;


# Informationen zu FX Survey

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FIWEK4ZgjLv6XPvHXB6cU%2Fgrafik.png?alt=media&amp;token=3ebdaa31-14ca-4ddb-8aa0-acdeb25ef71e" alt=""><figcaption></figcaption></figure>

## Weiterführende Informationen

Informationen zu **FX Survey** und unseren weiteren Produkten finden Sie auf der [frox Homepage](https://frox-it.de/gnss-rover-system-fx-survey/).

Alle Produktinfos kurz und knapp zusammengefasst bieten unser [Datenblatt FX Survey](https://frox-it.de/wp-content/uploads/FX-Survey-Datenblatt.pdf) und unser [Flyer GNSS Rover FX Survey](https://frox-it.de/download/gnss/Web%20FX%20Komplettsystem%20GS18T%20Toughpad%20und%20FX%20Survey.pdf).

Interessante Videos mit Praxisbeispielen finden Sie auf unserem [YouTube Kanal](https://www.youtube.com/@froxdieitfabrik8965) oder auf unserer Homepage im Bereich [Studio](https://frox-it.de/studio/).

Für Fragen zu FX Survey stehen wir Ihnen sehr gerne zur Verfügung!

frox GmbH / Die IT Fabrik\
Karl-Marx-Str. 32 / 44141 Dortmund\
+49 (0)231 997604 0\
<vertrieb@frox-it.de>

## **Allgemeine Programmbeschreibung**

**FX Survey** ist ein digitales Feldbuch zur **Erfassung**, **Vermessung** und **Auskunft** von Geodaten. Objektgeometrien und deren Sachinformationen werden mit dem System erfasst, fortgeführt oder abgefragt. Das Augenmerk liegt auf einem schnellen und qualitätsgesicherten Aufmaß, mit dem Geodaten direkt vor Ort fortgeführt und erfasst werden. Es können zudem einfache Karten und Pläne erstellt werden.

Das System basiert auf der ArcGIS-Technologie der Firma Esri und ist speziell für die Arbeit im Außendienst optimiert. FX Survey ist nach Anforderungen kundenspezifisch konfigurierbar.

Neben den speziell in den Produkten enthaltenen Funktionen kann FX Survey durch eine Reihe von Modulen und Schnittstellen für den Import und Export zu einem individuellen Gesamtprodukt ergänzt werden, das die Anforderungen des Anwenders genau abdeckt.

Mit FX Survey haben wir ein Werkzeug geschaffen, mit dem Sie Ihre Vermessungsarbeiten im Außendienst noch effektiver ausführen können. Neben der herkömmlichen Erfassung von Punktdaten unterstützen wir die Erfassung von Linien- und Flächenobjekten und die Erstellung der grafischer Objekte erfolgt inkl. Sachdaten (GIS-Daten) und steigern dadurch die Qualität und den Umfang der Vermessungsergebnisse ohne Mehraufwand.

## Integrierte Software

Folgende Softwareprodukte sind in FX Survey integriert:

* **ArcGIS als Basis**
* **KIVID Feld Berechnungssoftware**

### **ArcGIS als Basis**

Die Basis von FX Survey bildet ArcGIS, ein Produkt der Firma Esri. Als Partner von Esri greifen wir auf die Ressourcen des ArcGIS Systems zu.

Damit stehen FX Survey alle Vorteile des Geoinformationssystems ArcGIS zur Verfügung. Gleichzeitig ist FX Survey offen für vielfältige Import- und Exportschnittstellen, die ArcGIS von Hause aus mitbringt, und weitere, die hinzu programmiert wurden.

Mit dem "Any Device - Konzept" ergeben sich viele Kommunikationsmöglichkeiten mit anderen Anwendungen, z.B. GIS/CAD.

### **KIVID Feld Berechnungssoftware**

Der in FX Survey integrierte Berechnungskern ist KIVID®-Feld als OEM Version der Firma BURG Software & Service für die Vermessung.

Zusätzlich zur Grafik werden alle Berechnungen und Punkteingaben in einem Stapel abgelegt. Dieser kann jederzeit geändert und neu von vorne durchgerechnet werden. Die Grafik ändert sich entsprechend direkt.

Parallel werden neue Punkte in der Grafik, z.B. durch freies Setzen direkt im Stapel integriert.

Die Berechnungen basieren auf den vom amtlichen Vermessungswesen geprägten Standards, z.B. Punktnummernvergabe in Nummerierungsbezirken, Dokumentation der Berechnung und Rechenvorschriften mit diversen äußeren Parametern (z.B. mittlere Geländehöhe).

Im Modul integriert ist eine Projektverwaltung für die diversen Einstellungen von Lagesystem, Höhensystem und Nachkommastellen, bis hin zu den geometrischen Defaultentscheidungen bei mehrfach gemessenen Punkten (Alt, Neu, Mittel) etc.

Die Anzahl der Berechnungsfunktionen des Moduls sind umfangreich. Sie reichen von der Kleinpunktberechnung, Schnittberechnung, Definition von Achsen für Absteckungen bis hin zur geodätischen Flächenberechnung.

Die Qualität der Berechnung und die Möglichkeit der diversen Varianten des vermessungstechnischen Alltags sowie die Katasterkonformität ist für ganz Deutschland gewährleistet.

Der Einfachheit halber wird in diesem Handbuch kurz KIVID®-Feld ohne den Zusatz "OEM" geschrieben.

Über die Arbeit mit KIVID®-Feld können Sie sich im KIVID®-Feld Handbuch, welches die eventuelle Solobedienung im Detail erläutert, informieren. Das Handbuch finden Sie in FX Survey im Menü Hilfe. Wir empfehlen die Bedienung über die Oberfläche von FX Survey.

## FX Survey Serie

### **FX Survey**

FX Survey ist ein digitales grafisches Feldbuch. Es bewältigt sehr viele der differenzierten Anforderungen im Bereich der Ingenieurvermessung speziell für den Außendienst. Sie steuern Ihr Vermessungsinstrument mit der Grafik.

Ziel der Anwendung ist es:

Geo- und Sachdaten von Objekten vor Ort präzise aufzunehmen, Messungen zu dokumentieren und qualitativ hochwertige Daten an den Innendienst zu übergeben.

### **FX S-Kataster**

FX S-Kataster basiert auf FX Survey und ist das digitale Feldbuch für den Außendienst im Bereich Kataster /ALKIS und Ingenieurvermessung. Für Anwender, die KIVID A³ im Innendienst einsetzen gibt es zusätzlich eine workflowoptimierte Ausrichtung. Des Weiteren bewältigt FX S-Kataster alle Anforderungen im Bereich der allgemeinen Ingenieurvermessung. Sie steuern Ihre Vermessungsinstrumente mit der Grafik.

Ziel der Anwendung ist es:

Vor Ort ALKIS-konform Objekte präzise mit Vermessungsinstrumenten zu erfassen, katasterkonforme Messungen und Berechnungen zu dokumentieren und qualitativ hochwertige Daten an den Innendienst zu übergeben.

### **FX S-Utilities**

FX S-Utilities basiert auf FX Survey und ist das digitale grafische Auskunfts- und Erfassungssystem für den Außendienst im Bereich EVU, Stadtwerke und Werkskataster. Die Erfassung von Leitungen und Armaturen sowie deren Sachdaten in den Bereichen Strom, Gas, Wasser, Fernwärme und Kanal und die Erfassung von Basistopografie und Basiskataster ist möglich. Sie steuern Ihre Vermessungsinstrumente mit der Grafik.

Ziel der Anwendung ist es:

Vor Ort die Geo- und Sachdaten aus dem Bereich Leitung präzise mit Vermessungsinstrumenten zu erfassen, zu validieren und zu aktualisieren. Direkt im Feld zu bemaßen, die Messungen zu dokumentieren und qualitativ hochwertige Daten an den Innendienst zu übergeben.

### FX Innendienst&#x20;

**FX Innendienst** dient der Projektvorbereitung im Innendienst (Projekt anlegen, Daten importieren, Achsen definieren, Messpunkte an Hintergrunddaten laden...) und dem Export und Druck bestehender Projekte. M-FX Innendienst läuft ohne Berechnungskern! Es können keine Messinstrumente angebunden werden und keine Berechnungen vorgenommen werden.

## Urheberrechtsschutz

**© 2026 frox GmbH**

FX Survey unterliegt dem Urheberrechtsschutz und wird vertreten von der frox GmbH, Karl-Marx-Straße 32, 44141 Dortmund. Alle Rechte vorbehalten.

Der Lizenznehmer ist berechtigt, FX Survey in maschinenlesbarer Form während der Laufzeit des Lizenzvertrages und gemäß den Bestimmungen des Lizenzvertrages zu nutzen.

Der Lizenznehmer verpflichtet sich, FX Survey weder ganz noch teilweise an Dritte weiterzugeben, noch in irgendeiner Form Dritten zugänglich zu machen. Als Dritte im Sinne dieses Vertrages gelten auch Tochtergesellschaften und andere Unternehmen, mit denen der Lizenznehmer rechtlich verbunden ist.

Für die Programmhandbücher und sonstige Unterlagen gilt der Inhalt des Lizenzvertrages entsprechend.

&#x20;


# FX Survey installieren

Bitte lesen Sie vor der Installation das Kapitel [Systemvoraussetzungen.](/anhang/systemvoraussetzungen)

FX Survey wird in den Ordner C:\Programme\frox\FX Survey installiert.

Die aktuelle Version finden Sie über folgenden Link:

[Download aktuelles FX Survey Setup](https://rest.frox-it.de/FxSurveyUpdate/GetLatestFxSoftware/Homepage/Survey2025)

Der Download wird direkt gestartet.

Nach erfolgtem Download finden Sie die Setup Datei in Ihrem Download Ordner.

Starten Sie das Setup mit einem Doppelklick.<br>

Nach einigen Sekunden öffnet sich der Setup-Assistent und führt Sie durch das Update bzw. die Installation.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FKm3Y9GzYLdkZENpK2ONJ%2FScreenshot%20(638).png?alt=media&amp;token=09b1c938-c3fb-4e8e-b5fc-3c7787066a1d" alt=""><figcaption></figcaption></figure>

Klicken Sie auf \<Weiter>.

Im folgenden Fenster akzeptieren Sie bitte die Lizenzvereinbarung und klicken anschließend auf \<Weiter>.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FUYJUPqA4lKCvxj8EMcgm%2FScreenshot%20(1815).png?alt=media&amp;token=10b76566-8f1b-4134-b902-3446f3633abd" alt=""><figcaption></figcaption></figure>

Im nächsten Fenster wird Ihnen der Zielordner automatisch angezeigt, sie können aber auch einen anderen Ordner auswählen.&#x20;

Klicken Sie auf \<Weiter>.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FTcL7cxNBiSXvq9ib6m0j%2FScreenshot%20(1816).png?alt=media&amp;token=46e8d284-bcb9-4313-8cdc-9cc10bc5a565" alt=""><figcaption></figcaption></figure>

Wenn Sie ein Update durchführen existiert die Software bereits im vorgeschlagenen Ordner. Klicken Sie auf \<Ja> um die ältere Version zu überschreiben. Klicken Sie dann auf \<Weiter>.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FXr8weTbrwaGRV3lA3MuC%2FScreenshot%20(1817).png?alt=media&amp;token=47cb5936-4414-4630-8db1-2e3179e5830b" alt=""><figcaption></figcaption></figure>

Bei der Auswahl der Programmkomponenten ist FX Collector bereits angehakt. Das Update von KIVID Feld ist optional. Bei einer Neuinstallation setzen Sie bitten den Haken bei KIVID Feld. Bei einem Update erhalten Sie von uns eine Information im Vorfeld, falls die neue Version eine neue KIVID Feld Version enthält. Ansonsten muss der Haken nicht gesetzt werden. Ebenfalls optional kann Notepad mitinstalliert werden. Wenn Sie einen Haken bei Notepad setzen, überprüft das Installationpaket, ob Notepad auf dem Rechner vorhanden ist. Ist Notepad nicht vorhanden, wird es installiert.&#x20;

Klicken Sie dann auf \<Weiter>.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FcyVjPLxvWBNgHNVQ9yuI%2FScreenshot%20(649).png?alt=media&amp;token=5462c674-241d-402f-baaf-431ef0614798" alt=""><figcaption></figcaption></figure>

Der Ordner für die Programmverknüpfungen wird automatisch vorgeschlagen. Klicken Sie dann auf \<Weiter>.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FJpux0225yBLXJV3Vs7yZ%2FScreenshot%20(1819).png?alt=media&amp;token=f084aa9a-642d-42d6-9471-10ca919ce7b4" alt=""><figcaption></figcaption></figure>

Auch der Installationspfad für KIVID Feld wird automatisch vorgeschlagen und muss nur mit \<Weiter> bestätitgt werden.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FXnzemgjHo1nQHu2hYi2f%2FScreenshot%20(1820).png?alt=media&amp;token=0df4e9f1-7c5b-4b1f-8a22-b801ddc6a81a" alt=""><figcaption></figcaption></figure>

Bitte wählen Sie hier das Bundesland ihrer KIVID Feld Version aus. In der Regel ist dies das Bundesland, in dem Sie ansässig sind. Auch wenn KIVID Feld für jedes Bundesland eine eigene Version bereitstellt, können Sie mit jeder Version in jedem Bundesland messen.

Klicken Sie nach der Auswahl auf \<Weiter>.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FKrKH4KsiPIixQ2yAhAjs%2FScreenshot%20(1821).png?alt=media&amp;token=26412e53-f1a7-4d92-84e4-f6f8b51b345a" alt=""><figcaption></figcaption></figure>

Im folgenden Fenster wählen Sie die Hardware aus.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FL2X0sEtANVxPDap0jb8Z%2FScreenshot%20(652).png?alt=media&amp;token=609c5b61-339d-4043-92ef-5081e01927c4" alt=""><figcaption></figcaption></figure>

In diesem Fenster können Sie wählen, ob eine Verknüpfung auf ihrem Desktop erfolgen soll. Wir empfehlen dies zu tun, da Sie dann auf Ihrem Desktop jederzeit durch Doppelklick auf das Icon die Software, das Handbuch und den Live-Support öffnen können.&#x20;

Bestätigen Sie mit \<Weiter>

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FvWYmdXhAInjiwm6t3Ofg%2FScreenshot%20(1822).png?alt=media&amp;token=a360ec19-e0c5-40fb-ac34-d876020eee99" alt=""><figcaption></figcaption></figure>

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fnc2TWXMac7O90GdrhuvD%2Fimage.png?alt=media&amp;token=9bf978e4-9d64-48a6-8fe0-371db962ad65" alt=""><figcaption></figcaption></figure>

Es sind nun alle Eingaben für die Installation erfolgt. Mit Klick auf den Button \<Installieren> wird die Installation gestartet.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FoPk5Dnv6gTWN7NcAa7VN%2FScreenshot%20(1823).png?alt=media&amp;token=d0dfb23f-6c58-44e9-b6e6-ef423f873be0" alt=""><figcaption></figcaption></figure>

Während des Installationsprozesses wird Ihnen der Fortschritt über die folgenden Fenster angezeigt.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FnpizDXiGdB2xGnmLi7Cz%2FScreenshot%20(1824).png?alt=media&amp;token=c47e905d-c849-45cb-a46c-180b5ddc75c5" alt=""><figcaption></figcaption></figure>

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FCdIxSI1R07H4EptnF6Mv%2FScreenshot%20(1826).png?alt=media&amp;token=10a55b70-6756-4311-989b-a2b860868bbd" alt=""><figcaption></figcaption></figure>

Nach erfolgreicher Installation können Sie wählen, ob FX Survey direkt gestartet werden soll. Klicken Sie auf \<Fertigstellen>.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FInIgHl2qKBdduYNvStCW%2FScreenshot%20(1828).png?alt=media&amp;token=c2bc977a-4542-4b5b-8469-b7881aacc077" alt=""><figcaption></figcaption></figure>

Wenn Sie die Option "FX Survey.exe starten" angehakt haben und die Software bereits lizenziert ist, startet die Software mit folgendem Fenster.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FGCIvRagEIfdOfmSSpvtM%2FScreenshot%20(675).png?alt=media&amp;token=ef2170c1-6c59-4022-b93c-7f8af6df58f9" alt=""><figcaption></figcaption></figure>

**Bitte beachten:** \
Sollte auf Ihrem Rechner die **.Net Desktop Runtime** nicht in v8.0 oder höher vorliegen, werden Sie nach dem Setup automatisch auf eine Seite geleitet, auf der Sie die entsprechende Version herunterladen können.

Wenn es sich um eine Erstinstallation handelt und die Software noch nicht lizenziert ist, lesen Sie bitte das Kapitel [FX Survey lizenzieren](/installationen-lizenzierungen-und-updates/fx-survey-lizenzieren).


# FX Survey lizenzieren

Nach der Installation startet die Software mit folgendem Fenster.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FNMIXuA4QbKOEcYlCAKMS%2Fimage.png?alt=media&amp;token=6ce8e7f8-4f3b-4bd0-9f83-4bab5982b770" alt=""><figcaption></figcaption></figure>

Klicken Sie zunächst den Button \<Offline>.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F8iAT3oJQneXWzZnciBO0%2Fimage.png?alt=media&amp;token=e05c7124-9897-46bb-bda6-bd35591085c3" alt=""><figcaption></figcaption></figure>

Bitte erzeugen Sie zunächst eine Aktivierungsdatei. Bei Klick auf den Button \<Aktivierungsdatei erzeugen>, wird die Datei in folgendem Ordner abgelegt C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\FX Survey\License.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F0sQhSlTLKseUdczRQUVr%2Fimage.png?alt=media&amp;token=08608780-8aee-45a5-bf66-9b2c27b8c1ec" alt=""><figcaption></figcaption></figure>

Es handelt sich um eine XML Datei. Bitte senden Sie diese Datei per E-Mail an das frox Team unter <support@frox-it.de>

Im Fenster wird Ihnen unten angezeigt, dass die Aktivierungsdatei erstellt wurde.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FvlYy1e0KRok294R2pfcT%2Fimage.png?alt=media&amp;token=893e9d9b-29ae-415a-9762-eb99e66ec8be" alt=""><figcaption></figcaption></figure>

Sie erhalten dann umgehend vom frox Team eine Datei zurück, die Sie über den Button \<Aktivierungsdatei laden> einlesen können.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FghvERtqOI0Y8alUE3m7f%2Fimage.png?alt=media&amp;token=714823ff-0656-41f1-ad09-ba5d7f90de5f" alt=""><figcaption></figcaption></figure>

Nach dem Einlesen wird im Fenster unten die Meldung angezeigt, dass die Lizenzdatei erfolgreich übernommen wurde.&#x20;

Bitte klicken Sie auf \<Schließen>. Die Software kann nun gestartet werden.

## Demolizenz beantragen

Wenn Sie noch keine Lizenz erworben haben, können Sie in diesem Fenster eine kostenfreie Demolizenz für 60 Tage beantragen.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FEzv7rAxX5dYSQHYuFzxK%2Fimage.png?alt=media&amp;token=e4971f2d-5e49-4afe-9606-bb11768b30be" alt=""><figcaption></figcaption></figure>

Bitte tragen Sie alle Angaben ein und klicken dann den Button \<Demo-Aktivierung> starten.


# KIVID Feld installieren

Die Installation von KIVID Feld erfolgt während der Installation von FX Survey automatisch, wenn die Option KIVID Feld angehakt ist.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FBziTbc3j0kCLvtS7B92v%2Fimage.png?alt=media&amp;token=1211571a-49e4-40c1-bfb2-44fa3dff58a9" alt=""><figcaption></figcaption></figure>

Unter folgendem Link finden Sie das KIVID Feld Setup, falls Sie KIVID Feld separat installieren möchten:

[Download KIVID Feld](https://rest.frox-it.de/FxSurveyUpdate/GetLatestFxSoftware/Homepage/kividfeld)


# KIVID Feld lizenzieren

Für die Erstellung der KIVID Feld Lizenz wird die KIVID Feld Seriennummer benötigt.&#x20;

Zur Ermittlung der KIVID Feld Seriennummer gehen Sie bitte in den KIVID Feld Ordner unter C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\KIVIDFeld. Sie finden dort die Datei Seriennummer.exe.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F1o6Co0HhBiqiU2GGCmgs%2Fimage.png?alt=media&amp;token=b70f457b-10e9-41ee-8164-e1055db13ed9" alt=""><figcaption></figcaption></figure>

Klicken Sie die Datei Seriennummer.exe mit einem Doppelklick an.

Es öffnet sich ein neues Fenster. Die Seriennummer wird im Fenster angezeigt und kann kopiert werden. Besser ist es jedoch den Button \<Speichern> zu nutzen.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fx2FeTqAE9gJCd1yJI3vb%2FScreenshot%202024-05-08%20110843.png?alt=media&amp;token=c82652fd-8804-464d-8220-b68269fbac5d" alt=""><figcaption></figcaption></figure>

Es wird eine Seriennummer.txt in folgendem Ordner abgelegt:

C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\KIVIDFeld

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FE6AOUSvUPJjbHF6mPdgw%2Fimage.png?alt=media&amp;token=03c24469-31b8-46f8-a764-49c01b2a43b0" alt=""><figcaption></figcaption></figure>

Bitte senden Sie die Datei Seriennummer.txt per Mail an <support@frox-it.de>

Wir leiten die Datei an die Firma Burg weiter, die die Lizenz erstellt.

Nach Erzeugung der Lizenz durch die Firma Burg erhalten Sie von uns die entsprechende Lizenzdatei.

Bitte legen Sie die Lizenz in folgendem Ordner ab.

C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\KIVIDFeld

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fz2BIdWyGzq6cMQKFB43B%2Fimage.png?alt=media&amp;token=baa84df0-646e-4b22-b84e-876ee97f933f" alt=""><figcaption></figcaption></figure>

KIVID Feld startet nun beim Öffnen von FX Survey automatisch.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FxWw9P9jsJZR7qfbZ0yu7%2Fimage.png?alt=media&amp;token=2882d12f-a787-4bd8-a02e-703cee37cb13" alt=""><figcaption></figcaption></figure>


# FX Survey einrichten

Mit dem Setup von FX Survey werden ein Standard **Datenmodell,** Standard **Druckvorlagen** und ein **Geoidmodell** mit installiert. Eine **KIVID Feld Vorlage** finden Sie in diesem Kapitel weiter unten zum Download.

## Datenmodell&#x20;

Jedem FX Projekt liegt ein Datenmodell zugrunde, das beim Anlegen eines Projektes ausgewählt wird. Datenmodelle liegen im **Format fmtx** vor.&#x20;

Die Datenmodelle liegen im Ordner C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\FX Survey\Templates\DataModels.&#x20;

Mit dem Setup wird folgendes Standarddatenmodell ausgeliefert.

{% file src="/files/roN1ZO41EM7t8K7WbsTq" %}

Im Datenmodell sind die Objekte definiert, die dem Anwender als Codes für die Messung in der Codeliste zur Verfügung stehen.&#x20;

Beim Anlegen eines Projektes werden die Datenmodelle aus diesem Ordner angezeigt.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F0m8YNyzxm8KvLC8fasGv%2Fimage.png?alt=media&amp;token=10d8670b-f1bf-45ef-b998-00be6d4d69c7" alt=""><figcaption></figcaption></figure>

Die Standarddatenmodelle können für den individuellen Gebrauch angepasst werden. Diese Anpassungen können entweder bei uns in Auftrag gegeben werden oder vom Anwender selbst im Datenmodellierer erfolgen. Die Datenmodelle lassen sich im Datenmodellierer ganz ohne Programmierkenntnisse bearbeiten.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F0oS7nHejXAwbXJZEyCuu%2Fimage.png?alt=media&amp;token=114c8163-867e-4caa-96b0-7ea026811ded" alt=""><figcaption></figcaption></figure>

Sie möchten Informationen über den Datenmodellierer? Sprechen Sie uns gerne an!

<vertrieb@frox-it.de>

## Druckvorlagen

Die Druckvorlagen liegen im Ordner C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\FX Survey\Templates\Plot

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FMuiMq2sNHCAxFYoBYVLt%2Fimage.png?alt=media&amp;token=a58a60c6-5cc5-4afc-9e40-71c5644ed5d2" alt=""><figcaption></figcaption></figure>

Mit dem Setup werden folgende Druckvorlagen ausgeliefert.

{% file src="/files/nzSpc2rcUwOEh5nkwRqA" %}

Bei den Druckvorlagen handelt es sich um Word Dateien, die vom Anwender ganz einfach angepasst werden können. Lesen sie dazu bitte das [Kapitel Drucken](/die-funktionen-der-menus/menu-datei/drucken).

## Geoidmodell

Das Geoidmodell wird in folgendem Ordner abgelegt:

C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\KIVIDFeld\raster

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FMDQVVgkQAB8xBHaWUCpi%2Fimage.png?alt=media&amp;token=8acec45b-ccfd-4bfc-8990-0e87857d3bd1" alt=""><figcaption></figcaption></figure>

Falls der Ordner raster nicht vorhanden ist, legen Sie diesen bitte an.

Mit dem Setup wird folgendes Geoidmodell ausgeliefert:

{% file src="/files/PKAcFU4gaBRWr78UpUIC" %}

Im Menü GNSS unter "Transformationsparameter auswählen" kann im unteren Teil des Fensters bei Höhenberechnung "Undulation" ausgewählt werden. Es stehen dann alle im Ordner&#x20;

C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\KIVIDFeld\raster hinterlegten Modelle zur Auswahl.

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/UryaxPEs1Y6HcBoLVjkN/imagetrans.png)

Wenn Sie eine Zeno Connect Antenne nutzen, wird das Geoidmodell direkt in Zeno Connect zur Verfügung gestellt.&#x20;

## KIVID Feld Vorlage

Jedem FX Projekt liegt eine KIVID Feld Vorlage zugrunde, die beim Anlegen des Projektes ausgewählt wird. KIVID Feld Vorlagen liegen im **Format kfp** vor.&#x20;

In der KIVID Feld Vorlage sind unter anderm die Messgeräte definiert.

Es gibt für jedes Bundesland (außer Bayern) eine eigene KIVID Feldvorlage, diese ist daher nicht im Setup enthalten.

Bitte laden Sie die folgende ZIP Datei herunter.&#x20;

{% file src="/files/z4JDavm5qntxQiLINk4m" %}

Entpacken Sie die Datei.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FPEFvO0w6ML21tyAj4IUL%2Fimage.png?alt=media&amp;token=4b0caa90-7982-46a0-b6d7-f176c9a25a69" alt=""><figcaption></figcaption></figure>

Überprüfen Sie in KIVID Feld, welche Bundeslandversion bei Ihnen installiert ist.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FiSKRTtAAHwyAAv00o1we%2Fimage.png?alt=media&amp;token=e53c765c-1b15-4b34-b8bb-1900e8129b24" alt=""><figcaption></figcaption></figure>

Legen Sie nun die zu Ihrem KIVID Feld passende Vorlage in folgendem Ordner ab.

Die KIVID Feld Vorlagen liegen im Ordner C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\KIVIDFeld\vorlagen.&#x20;

Beim Anlegen eines Projektes werden die KIVID Feld Vorlagen aus diesem Ordner angezeigt.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FbepXKsdGvQex0XtEns8P%2Fimage.png?alt=media&amp;token=f45fec79-45c9-429d-b9ae-faf8bf2718ff" alt=""><figcaption></figcaption></figure>

## Besonderheit für Hessen und Niedersachsen

In Hessen und Niedersachsen werden die Dateien nbzhoehen benötigt. Sie finden diese Dateien ebenfalls in der oben zum Download zur Verfügung gestellten ZIP Datei.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FIDdX2xX0x8p5bd0zCiXx%2Fimage.png?alt=media&amp;token=b49566cc-4020-45ac-a241-672ce2d966af" alt=""><figcaption></figcaption></figure>

Legen Sie die passende Datei in folgendem Ordner ab: C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\KIVIDFeld.&#x20;


# FX Survey konfigurieren

Eine Konfiguration von FX Survey muss nur erfolgen, wenn Sie individuelle Einstellungen wünschen. Wenn Sie mit einer Standardversion arbeiten, können Sie direkt mit der Arbeit beginnen.

## Individuelle Anpassungen

FX Survey kann ganz individuell an Ihre Bedürfnisse angepasst werden. Für individuelle Anpassungen erhalten sie im Vorfeld eine Vorabkonfiguration, die von Ihnen ausgefüllt wird. Anhand dieser Informationen nehmen wir für Sie alle Einstellungen vor. Auch in diesem Fall können Sie also direkt mit der Arbeit beginnen.

## Konfigurationsdateien FX Survey

Wenn Sie selbst Einstellungen anpassen möchten, finden Sie hier eine Erläuterung zu allen Konfigurationsmöglichkeiten.

Alle Dateien, die benutzer- oder rechnerabhängig sind, werden im Ordner "Öffentliche Dokumente" abgelegt. Somit liegen die Dateien alle zusammen in einem Ordner, der keine Adminrechte benötigt.

C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FB2i81CwuQtsp2UxIJp6a%2Fimage.png?alt=media&amp;token=cb63cb18-7f7b-4da7-aa8b-9174e4c620f0" alt=""><figcaption></figcaption></figure>

|                |                                                           |
| -------------- | --------------------------------------------------------- |
| FX DataModeler | Projekte des Datenmodellierers                            |
| FX Survey      | Konfigurationsdateien von FX Survey                       |
| FX Updater     |                                                           |
| KIVIDFeld      | Messgerätetreiber und Konfigurationsdateien von KIVIDFeld |

C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\FX Survey

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FSQzV9HleyS6jwdPDqJUa%2Fimage.png?alt=media&amp;token=f9d743f7-9c18-456e-854f-7d94aa08d11e" alt=""><figcaption></figcaption></figure>

|                                               |                                                                                               |
| --------------------------------------------- | --------------------------------------------------------------------------------------------- |
| Cache                                         | Hier werden die Daten zu den Grundkarten gespeichert und gecacht.                             |
| CodeList                                      | Benutzerdefinierte Codelisten                                                                 |
| Forms                                         | Dialogpositionen                                                                              |
| fpedata                                       | Liste der Lage- und Höhensysteme                                                              |
| GNSS                                          | GNSS Einstellungen                                                                            |
| GNSSTransformations                           | GNSS Transformationseinstellungen                                                             |
| License                                       | FX Survey Lizenzdatei                                                                         |
| Logs                                          | Protokolldateien, der Ordner enthält immer die letzten 31 log Dateien.                        |
| Projects                                      | FX Survey Projekte, der Ordner enthält immer die letzten 31 Speicherungen von Projektdateien. |
| Settings                                      | Programmeinstellungen und sonst. Konfigurationsdateien                                        |
| Temp                                          | Temporäre Projektdateien                                                                      |
| <p>Templates<br>  \Datamodels<br>   \Plot</p> | <p></p><p>Datenmodelle und Umsetzungstabellen<br>Plotvorlagen</p>                             |
| Toolbars                                      | Einstellungen für die Werkzeugleisten                                                         |

## Datenmodell und Plotvorlagen (Ordner Templates)

FX Survey arbeitet mit Datenmodell- und Plotvorlagen. Standardmäßig werden diese Dateien in folgenden Ordnern abgelegt.

C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\FX Survey\Templates\DataModels

C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\FX Survey\Templates\Plot

Um z.B. im Büro zentral auf Vorlagen zuzugreifen, können diese Pfade in den Programmeinstellungen verändert werden. Für Außendienstrechner empfehlen wir, die Einstellungen beizubehalten. Datenmodellvorlagen werden rekursiv gesucht. Das heißt, es werden alle Vorlagen in allen Unterordnern gefunden.&#x20;

Damit können Sie Ihre Vorlagen strukturiert mit Umsetzungstabellen und sonstigen zugeordneten Dateien ablegen.

## Koordinatensysteme (Ordner fpedata)

FX Survey arbeitet projektweise mit einem fest zugeordneten Koordinatensystem. Die möglichen Koordinatensysteme werden bundeslandweise in XML-Dateien in folgendem Ordner geführt.&#x20;

C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\FX Survey\fpedata

Innerhalb der XML-Dateien gibt es pro Koordinatensystem (Lage) und pro Koordinatensystem (Höhe) einen Knoten, den man mit einem Parameter einschalten (true) oder ausschalten (false) kann.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/EKurqs7m6mO9TVJ04J9f/image.png" alt=""><figcaption></figcaption></figure>

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/V2FRUGhdKHQ6tFWZZn1k/image.png" alt=""><figcaption></figcaption></figure>

Damit ist es möglich, die Anzahl der beim Anlegen eines Projektes zur Auswahl stehenden Koordinatensysteme auf das gewünschte Minimum zu beschränken.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F4QjWxXJW7P5jHvfl8cMU%2Fimage.png?alt=media&amp;token=fda362f5-7ea1-47af-8924-f13fa9835801" alt=""><figcaption></figcaption></figure>

## Werkzeugleisten (Ordner Toolbars)

Die Oberfläche von FX Survey ist konfigurierbar. Hierzu dienen XML-Dateien, in denen Menüs und Werkzeugleisten definiert und konfiguriert werden können. Einige Konfigurationen werden mitgeliefert. Die Dateien befinden sich im Programmverzeichnis im Unterordner Toolbars.

C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\FX Survey\Toolbars

Die Dateien können mit einem einfachen Texteditor bearbeitet werden. Wir empfehlen, die Konfigurationsdatei default.config zu kopieren und darin Änderungen vorzunehmen. Die Konfiguration kann auch während des Betriebes gewechselt werden.

Es gibt die Knoten *\<Toolbar>, \<Menu>* und *\<Item>* in der Konfigurationsdatei, wobei ein Menüknoten innerhalb von Toolbarknoten liegen kann und die Itemknoten innerhalb von Menü- oder Toolbarknoten.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/cPJqB6DHsgxTmiBCJDUp/image.png" alt=""><figcaption></figcaption></figure>

Der Knoten *\<Toolbar>* verfügt über das Attribut *\<Dock>* (Lage der Toolbar) und das boolsche Attribut *\<Menu>* (Legt fest, ob es ein Menü oder eine Toolbar ist).

Die Knoten *\<Menu>* und *\<Item>* verfügen über das boolsche Attribut *\<beginGroup>* (legt fest, dass im Menü ein Trennstrich gezogen wird) und über das Attribut *\<Name>.*

Innerhalb der Knoten *\<Item>* werden die Programmnamen gehalten. Anhand der Konfigurationsdatei default.config gewinnen Sie hier schnell einen Überblick über die Bezeichnungen, indem Sie den Menü- und Toolbaraufbau in FX Survey mit dem Inhalt der Item-Knoten innerhalb der XML-Datei vergleichen.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/qG9OKXHLOMQmufFxxzL6/image.png" alt=""><figcaption></figcaption></figure>

## Weitere Konfigurationsdateien (Ordner Settings)

C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\FX Survey\Settings

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F8igL6zPQFUNs1xEyAT71%2Fgrafik.png?alt=media&amp;token=8c048df4-aec0-4c03-83d8-d56eb8813575" alt=""><figcaption></figcaption></figure>

**Bitte beachten:**

Diese Dateien werden über die Programmeinstellungen gepflegt und sollten nur nach Absprache von Hand bearbeitet werden.&#x20;

**Beispiele:**

**FormsSettings.config:** Ort und Größe aller Werkzeugfenster

**GNSSSettings.config:** GNSS Einstellung, Messprofile, GNSS Achsprofile

**Personal.xml:** Hier werden die Mitarbeiterdaten gespeichert. Mit dem Modul **M-FX Power Kit II** steht die **Mitarbeiterverwaltung** zur Verfügung.&#x20;

**FixedPoints.mdb:** Mit dem Modul **M-FX Power Kit I** steht die **Festpunktverwaltung** zur Verfügung. Gespeichert werden die Daten in der Datei FixedPoints.mdb.

## Benutzerdefinierte Codelisten (Ordner CodeList)

Im Unterordner CodeList werden die benutzerdefinierten Codelisten gespeichert. Die Defaultlisten sind direkt im Datenmodell definiert.

C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\FX Survey\CodeList

Zur Erstellung von benutzerdefinierten Codelisten lesen Sie bitte das Kapitel [Benutzerdefinierte Codelisten](/arbeiten-mit-fx-survey/codierungssystem/benutzerdefinierte-codeliste).

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/JrdWhm8oCvuR5rXpOlO1/image.png" alt=""><figcaption></figcaption></figure>

## GNSS Einstellungen (Ordner GNSS)

Im Unterordner GNSS befinden sich alle Konfigurationseinstellungen für GNSS.&#x20;

C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\FX Survey\GNSS

**Bitte ändern Sie die hier liegenden Dateien nicht von Hand. Die Pflege soll ausschließlich und ausdrücklich über das Programm erfolgen!!!**

## Lizenz von FX Survey (Ordner License)

Im Unterordner License befindet sich Ihre FX Lizenzdatei.&#x20;

C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\FX Survey\License

**Die Datei ist verschlüsselt. Bitte ändern Sie die Datei niemals von Hand oder mit einem Programm, FX Survey wird dadurch sofort gesperrt und für Sie unbrauchbar!!!**


# KIVID Feld konfigurieren

Die Konfigurationsdteien für KIVID Feld liegen in folgendem Ordner:&#x20;

C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\KIVIDFeld

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FM0z2oCjfjksfxucOkOTL%2Fimage.png?alt=media&amp;token=b3379bf7-4e52-4ec7-b170-d4c275d0a4a1" alt=""><figcaption></figcaption></figure>

## KIVID Feld Vorlage (Ordner vorlagen)

Die XML Datei mit der Endung .kfp ist in folgendem Ordner abgelegt.

C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\KIVIDFeld\vorlagen

Die KIVID Feld Vorlage (kfp) kann mit einem Editor geöffnet und bearbeitet werden.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/mP6zJNqfocpnpL4MgUOO/image.png" alt=""><figcaption></figcaption></figure>

In der KIVID Feld Vorlage verwalten Sie die aktuellen Parameter Ihrer Messgeräte zentral. Es sind hier sowohl die Messgeräte (GNSS und Tachymeter) als auch die Reflektoren definiert.

#### Definition der Messgeräte in der KIVID Feld Vorlage

Im Knoten \<Messgeraete> erfolgt zunächst die Definition für die Tachymeter. Es werden zunächst die Reflektoren definiert.

Angaben zum Typ und zur Konstante entnehmen Sie bitte der Beschreibung Ihres Gerätes. folgende Typbezeichnungen sind möglich.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/6cikb9O8UeCWQDyoMi45/Screenshot%20(1103).png" alt=""><figcaption></figcaption></figure>

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FVR0g6dKvj1A9ORIVyiYn%2Fimage.png?alt=media&amp;token=884e6c6b-8f0f-4e31-923a-fc79a122677e" alt=""><figcaption></figcaption></figure>

Anschließend werden die Tachymeter definiert.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FfhtQg1Haj0OFFDrhJbvL%2Fimage.png?alt=media&amp;token=a87e05ea-6b07-4c3e-8c8a-e07c34c21495" alt=""><figcaption></figcaption></figure>

Dann erfolgt die Zuordnung der Reflektoren zum Tachymeter.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FG0bjHpmT1ETgGHkq7SNG%2Fimage.png?alt=media&amp;token=1b5c49ee-0db3-45e0-9c83-e905f51d5f29" alt=""><figcaption></figcaption></figure>

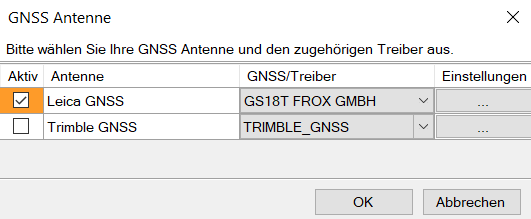

Danach erfolgt die Definition der GNSS Antennen.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FkbvqLiIYCKugYgavpLUd%2Fimage.png?alt=media&amp;token=4f37f4c7-5309-4554-8a7f-fba739cfbf02" alt=""><figcaption></figcaption></figure>

Im Knoten \<PolareMessung> wird angegeben, welches Tachymter für die Messung genutzt wird.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FezL0evI3lf6i8X5RjQ2g%2Fimage.png?alt=media&amp;token=5bbe13e1-d6cb-428a-aa02-76531492f9a0" alt=""><figcaption></figcaption></figure>

Im Knoten \<GNSSMessung> wird angegeben, welcheGNSS Antenne für die Messung genutzt wird.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FWun1r3v7uPGb9zaUXWht%2Fimage.png?alt=media&amp;token=59b875cf-9173-4e0e-814c-28b5e6f8f3f0" alt=""><figcaption></figcaption></figure>

#### Zugriff auf die KIVID Feld Vorlage in FX Survey

Die definierten Messgeräte werden bei der Verbindung der Geräte in FX Survey zur Auswahl aufgelistet.&#x20;

Die Information für die Spalte Antenne bzw. Tachymeter kommt aus der KIVID Feld Vorlage.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FyMYVzAv1WPpc5IiURyvN%2Fimage.png?alt=media&amp;token=ce3158d1-79bf-4ea5-bf5c-1ccd1d6fcb0d" alt=""><figcaption></figcaption></figure>

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fmo3PXeFYYqpv74JI7LFU%2Fimage.png?alt=media&amp;token=e4913bb4-68ad-4ee5-875a-f5ebbb1ddce6" alt=""><figcaption></figcaption></figure>

Bei mehreren Zeilen, wird die Zeile in der ersten Spalte orange unterlegt, die in der KIVID Feld Vorlage beim Knoten \<TachymeterMessung> bzw. \<GNSSMessung> angegeben ist. Die Auswahl der Zeile erfolgt über den Haken im Kästchen.

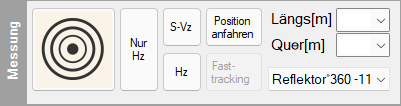

Die definierten Reflektoren stehen Ihnen im Instrumentpanel zur Auswahl zur Verfügung.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FmFGADuUqVHU7AXgtmRqn%2FScreenshot%20(917).png?alt=media&amp;token=f1ce8fbf-7702-4a06-af3c-8bdacfd43b7e" alt=""><figcaption></figcaption></figure>

### Weitere Dateien (Ordner vorlagen)

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F9bt4LyuRRawJIzOgr6FN%2Fimage.png?alt=media&amp;token=5ddae30e-146b-458b-acc9-2e08059ca811" alt=""><figcaption></figcaption></figure>

In dem Ordner vorlagen können auch weitere Konfigurationen, wie zum Beispiel die Antennenhöhe in Textdateien vorgenommen werden.

#### **antennenhoehen**

Beispieldatei:&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FV8iu1wLcQ4IIU5y7f9U3%2Fimage.png?alt=media&amp;token=2e006401-7178-4e7c-a4b9-fbbdab23eae5" alt=""><figcaption></figcaption></figure>

Wenn die Schraegmessung nicht aktiviert ist, werden die Antennenhöhen aus dieser Datei in der GNSS Leiste zur Auswahl angzeigt.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fi7gtwhRV9KkkY5aB6Y1V%2FScreenshot%20(912).png?alt=media&amp;token=e4a10a03-3f09-42df-a827-605921713932" alt=""><figcaption></figcaption></figure>

#### **epochen**

Beispieldatei:

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FGcybOTfGVmYFiPILhDtp%2Fimage.png?alt=media&amp;token=36a1493d-3f32-4f36-b3c7-9d4244290dd6" alt=""><figcaption></figcaption></figure>

Die Werte aus der Datei werden in der GNSS Leiste zur Auswahl angzeigt.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FmT5KPl9USr3j3mPgJW3Y%2FScreenshot%20(914).png?alt=media&amp;token=ce341528-f837-412a-a2b2-ad2c42e1f382" alt=""><figcaption></figcaption></figure>

#### **reflektorhoehen**

Beispieldatei:

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Flvt3d97LuUt1KPvhb4nt%2Fimage.png?alt=media&amp;token=e8f0d619-8a99-4ba2-9c24-87a99409f0cf" alt=""><figcaption></figcaption></figure>

Die  Reflektorhöhen stehen im Instrumentpanel bei der Neupunktmessung zur Auswahl.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FLsMAhokITCgUzZQEodV8%2FScreenshot%20(910).png?alt=media&amp;token=7e26b41c-346c-4796-a783-557edbf4f235" alt=""><figcaption></figcaption></figure>

Auf die gleiche Vorlagendatei wird auch bei der Messmethode Kanalmessstab zugegriffen.&#x20;

Die zusätzlichen Stablängen werden Ihnen dann im Instrumentpanel im Beich Kanalpunkt zur Auswahl angezeigt.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Ftbi7lNmgveC4VVQWG7lF%2FScreenshot%20(920).png?alt=media&amp;token=1a12543f-22f5-4bf3-bfea-aa01567176fd" alt=""><figcaption></figcaption></figure>

#### **laengs**

Beispieldatei:

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FToFpshKss7prMcfPLaDK%2Fimage.png?alt=media&amp;token=c5c62e78-08cd-43b1-98b2-1038268b03f7" alt=""><figcaption></figcaption></figure>

Auswahl in FX Survey:

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FD1R77Fo0ha1YkNITp07s%2FScreenshot%20(915).png?alt=media&amp;token=63374c17-cb96-463c-83a2-006ee75b274b" alt=""><figcaption></figcaption></figure>

#### **quer**

Beispieldatei:

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FABy7Am0lg4IzBIUDvt2k%2Fimage.png?alt=media&amp;token=a37d9dee-3789-434d-913d-ab22f71b0577" alt=""><figcaption></figcaption></figure>

Auswahl in FX Survey:

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FDqQbgexXoSEradW3zPyU%2FScreenshot%20(916).png?alt=media&amp;token=fc918745-586d-47a7-9bb7-b7e1489560b9" alt=""><figcaption></figcaption></figure>

## messgeraet.ini (Ordner GNSS)

Die Datei messgeraet.ini wird automatisch geschrieben, wenn Messinstrumente mit FX Survey verbunden werden. Die Dateien werden in den folgenden Ordnern abgelegt.

C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\KIVIDFeld\gnss

C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\KIVIDFeld\tachymeter

Bei der Auswahl der Messgeräte in FX Survey werden die Messgeräte, die für das Endgerät eingerichtet sind, in der Spalte GNSS/Treiber bzw. Tachymeter/Treiber angezeigt sowie alle Treiber, die im KIVID Feld Ordner installiert sind.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FyMYVzAv1WPpc5IiURyvN%2Fimage.png?alt=media&amp;token=ce3158d1-79bf-4ea5-bf5c-1ccd1d6fcb0d" alt=""><figcaption></figcaption></figure>

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fmo3PXeFYYqpv74JI7LFU%2Fimage.png?alt=media&amp;token=e4913bb4-68ad-4ee5-875a-f5ebbb1ddce6" alt=""><figcaption></figcaption></figure>


# FX Survey updaten

#### Bitte beachten:

Bei einem Update von FX Survey werden Standard Datenmodelle, Standard Plotvorlagen und das Default Nutzerprofil überschrieben, sofern es aktuellere Versionen dieser Dateien gibt. Individuelle Dateien werden nicht überschrieben. Bitte achten Sie darauf, dass sie für individuelle Dateien keine Namen der Standard Dateien verwenden.&#x20;

## Durchführung des Updates

Wenn Sie für das Online Updating freigeschaltet sind, wird Ihnen das Update automatisch über unseren Updater zur Verfügung gestellt. Bitte lesen Sie für die Einstellungen des Updaters das Kapitel [frox Updater starten](/die-funktionen-der-menus/menu-hilfe/frox-updater-starten).

Sollten Sie nicht für den Updater freigeschaltet sein, finden Sie die aktuellste Version unter folgendem Link:

[Download aktuelles FX Survey Setup](https://rest.frox-it.de/FxSurveyUpdate/GetLatestFxSoftware/Homepage/Survey2025?preview=true)<br>

Der Download wird direkt gestartet. Nach erfolgtem Download finden Sie die Setup Datei in Ihrem Download Ordner. Starten Sie das Setup mit einem Doppelklick.

### Update über den Updater

Mit Klick auf \<Suche> startet die Suche und meldet, ob ein Update, eine neue Lizenz oder eine Konfiguration gefunden wurden.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FRs2oYshhBpEkjYTsfzrn%2Fimage.png?alt=media&amp;token=6f5b4cd3-e89f-43c7-9494-71307f87d9af" alt=""><figcaption></figcaption></figure>

Gefundene Aktualisierungen werden angezeigt und können über den Button \<Download> heruntergeladen werden.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FkPYya33mweX3kpLgjP3d%2FScreenshot%20(221).png?alt=media&amp;token=67afdc86-71d0-4751-acc1-b5c5442c9480" alt=""><figcaption></figcaption></figure>

Nach dem Download kann die Aktualisierung installiert werden.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F4vvTiHf4C5KXmdRVxZ0c%2FScreenshot%20(222).png?alt=media&amp;token=7b30dfa7-4309-47be-81df-3395d28e3283" alt=""><figcaption></figcaption></figure>

Mit Klick auf \<Installieren> startet die Installation. Zum Ablauf der Installation lesen Sie bitte das Kapitel [FX Survey installieren](/installationen-lizenzierungen-und-updates/fx-survey-installieren).

Die erfolgreiche Installation wird angezeigt.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FtODoL1q7DjhhmqbFkIns%2FScreenshot%20(223).png?alt=media&amp;token=bb149e91-f5f0-4883-9a25-50150ca839cd" alt=""><figcaption></figcaption></figure>

Bei einem Programmupdate wird die Datei mit Größe angezeigt und vor der Installation wird geprüft, ob genug Speicherplatz zur Verfügung steht.

## Hinweise zum Update

#### Datenmodell und Plotvorlagen

Bei einem Update werden in folgendem Order C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\FX Survey\Templates die Standarddatenmodelle (zum Beispiel Datenmodell FX Topographie oder Datenmodell FX Medien) aktualisiert. Auch die Standardplotvorlagen (frox Druckvorlage) werden aktualisiert. Individuelle Datenmodelle und Plotvorlagen mit anderen Dateinamen bleiben erhalten.&#x20;

#### Nutzerprofile

Wenn Sie mit eigenen Nutzerprofilen arbeiten, beachten Sie bitte, dass bei einem Update nur das Nutzerprofil default.config aktualisiert wird, ihr eigenes Nutzerprofil bleibt erhalten. Damit Ihnen in Ihren selbst erstellten Nutzerprofilen alle Neuerungen zur Verfügung stehen, müssen Sie diese entsprechend anpassen. Mehr dazu finden Sie im Kapitel [Nutzerprofile](/die-funktionen-der-menus/menu-extras/nutzerprofile).

#### KIVID Feld

Beim Update von KIVID Feld wird immer die aktuelle Standard KIVID Feld Vorlage im Vorlagenverzeichnis abgelegt.&#x20;

Sollten Sie diese im Vorfeld gelöscht haben, weil Sie mit einer eigenen KIVID Feld Vorlage arbeiten, so werden Sie die Standard KIVID Feld Vorlage nach dem Update wieder in Ihrem Ordner finden. Sie können diese dort gerne löschen, wenn Sie beim Anlegen eines Projektes nur Ihre eigene Vorlage zur Auswahl haben möchten.

Gleiches gilt für die GNSS und Tachymeter Treiber. Die Ordner werden beim Update immer neu geschrieben. Sie können nicht benötigte Treiber gerne löschen, wenn Sie bei der Auswahl der Instrumente eine kürzere Liste wünschen.

## Besonderheiten beim Update von 7.26.x auf die Version 2025.x

Wenn Sie bisher mit FX Survey in der Version 7.26.x gearbeitet haben und nun ein Update auf die neue Version durchführen möchten, um anschließend mit beiden Versionen zu arbeiten, beachten Sie bitte folgenden Hinweis.&#x20;

Die Installationspfade für KIVID Feld sind bei den Versionen 7.26.x und den neuen Versionen verschieden. Bitte installieren Sie daher die neue Version ohne KIVID Feld.&#x20;

KIVID Feld darf bei der Installation nicht angehakt sein.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FeF1RN5iMWftjObeEPCsR%2Fimage.png?alt=media&amp;token=bdde098b-5e13-438e-9ae6-67cda3c62eec" alt=""><figcaption></figcaption></figure>

KIVID Feld verbleibt damit in dem bisherigen Pfad und die Version 7.26.x kann weiterhin genutzt werden.

Für die neue Version geben Sie bitte in der folgenden Datei den Pfad zu KIVID Feld an.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F58syQg3qGTxwke4Idkwf%2Fimage.png?alt=media&amp;token=a4281a4f-63e6-4c9f-879e-815562dc4bbb" alt=""><figcaption></figcaption></figure>

Sie finden Die Datei in folgendem Ordner.

C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\FX Survey\Settings

Bitte öffnen Sie die Datei und tragen dort den Pfad C:\Program Files (x86)\KIVIDFeld\Feld.exe ein.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FINZtEIX5pzStrIHGVSST%2Fimage.png?alt=media&amp;token=1f1f8b4f-efe3-4c49-89f9-fe4ec1c79abf" alt=""><figcaption></figcaption></figure>

Nun greift auch die neue Version auf das bereits vorhandene KIVID Feld zu. Die Versionen 7.26.x und die neue Version können nun beide auf dem Endgerät genutzt werden.&#x20;

**Bitte beachten:**\
Die Versionen 7.26.x und die neue Version können nicht gleichzeitig geöffnet sein.


# KIVID Feld Trimble Treiber installieren

Für Anwender mit Trimble Messinstrumenten muss zusätzlich der KIVID Feld Trimble Treiber von der Firma Burg installiert werden. Anschließend muss der Trimble Treiber lizenziert werden.

## Installation des Trimble Treibers

Unter folgendem Link finden Sie das aktuelle Setup:

[KIVID-Feld Trimble Treiber](https://rest.frox-it.de/FxSurveyUpdate/GetLatestFxSoftware/Homepage/kividfeldtrimble)

Starten Sie das Setup über einen Doppelklick und klicken Sie auf \<Weiter>.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FfEOb9wli2tvfhd16JoGN%2FScreenshot%20(657).png?alt=media&amp;token=d4f6f20f-fdb6-4624-8bf4-fe74dcf64e25" alt=""><figcaption></figcaption></figure>

Akzeptieren Sie das Lizenzabkommen und klicken Sie auf \<Weiter>.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FNvym30zBR1TJNnc82Fhr%2FScreenshot%20(659).png?alt=media&amp;token=73007e59-428c-4feb-afa6-b041a849db11" alt=""><figcaption></figcaption></figure>

Der Installationspfad wird automatisch angezeigt. Klicken Sie auf \<Installieren>.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FwA7CkSqfNHuX2tPJw4CT%2FScreenshot%20(660).png?alt=media&amp;token=1982e347-ff1a-4f7e-87e9-8b79f6458d4c" alt=""><figcaption></figcaption></figure>

Die Installation starte und der grüne Balken zeigt den Fortschritt an.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FHzaxJ9Uk2R5gdlgLXErM%2FScreenshot%20(661).png?alt=media&amp;token=7b06229b-954a-4ed3-a90a-f91437792573" alt=""><figcaption></figcaption></figure>

Wählen Sie hier bitte die Option "Trimble PSDK Setup ausführen.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FZJbgBRX9WM8gj3R9rNXS%2FScreenshot%20(663).png?alt=media&amp;token=7b8b3e9e-4c9c-455c-945c-cae43945309f" alt=""><figcaption></figcaption></figure>

Es öffnet sich das Installationsfenster und gleich im Anschluss ein zweites Fenster. Beider Fenster müssen offen bleiben.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FN3JMy01jWGeKEmEFRv2O%2FScreenshot%20(665).png?alt=media&amp;token=8fcdd6f8-42f9-455f-8800-137a26ba6d71" alt=""><figcaption></figcaption></figure>

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FKcmYljllQ9Ym4I7Z3CKk%2FScreenshot%20(667).png?alt=media&amp;token=ba275926-d221-46c8-b779-b16be7d73ddf" alt=""><figcaption></figcaption></figure>

Nun kann die Installation abgeschlossen werden.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fk1gUxO6V0JAoYVS7iDat%2FScreenshot%20(668).png?alt=media&amp;token=ed775cd4-7b35-42fc-913f-0fefd115ba79" alt=""><figcaption></figcaption></figure>

## Lizenzierung des Trimble Treibers

Starten Sie den PSDK Lizenzgenerator.


# KIVID Feld Trimble Treiber lizenzieren

Starten Sie zunächst den PSDK Lizenzgenerator. Sie finden die Datei unter folgendem Pfad.

C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\KIVIDFeld\Trimble

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FknxDDDdTP5MklNIQ07RZ%2Fimage.png?alt=media&amp;token=a72c8649-6e6c-473b-a01c-a586f3ba2f05" alt=""><figcaption></figcaption></figure>

Für die Lizenzierung gibt es zwei Möglichkeiten.

1. Automatische Lizenzierung bei bestehender Internetverbindung über die Option "Neue oder vorhandene Lizenz für diesen Rechner online beziehen".
2. Lizenz GUID speichern über die Option "Lizenz GUID in Datei speichern". Bitte senden Sie diese Datei an den Support. Dieser wird alles weitere veranlassen.

Wir empfehlen die automatische Lizenzierung.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FFHpK8X7ttK4VLXsSVsWk%2Fimage.png?alt=media&amp;token=57ab129e-41aa-4f08-bef3-a2abade7f884" alt=""><figcaption></figcaption></figure>

Bei der automatischen Lizenzierung wird im Hintergrund der Lizenz GUID generiert und an den Lizenzserver von Trimble gesendet. Dieser prüft die Angaben und schaltet Ihnen die Lizenz frei. Während des Zugriffs auf den Trimble-Server wird der Status *Lizenzdaten erzeugen...* angezeigt und wechselt anschließend in *Lizenzdaten herunterladen...*.

Nach erfolgreichem Herunterladen wird Ihnen folgendes Fenster angezeigt.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F7FNEIldORFyczuqg6ndJ%2Fimage.png?alt=media&amp;token=8783ee8e-cafa-4d97-a112-942a26024b85" alt=""><figcaption></figcaption></figure>


# Lizenzumzug

## FX Survey installieren

Zunächst muss FX Survey auf dem neuen Rechner installiert werden. Lesen Sie dazu bitte das Kapitel [FX Survey installieren.](/installationen-lizenzierungen-und-updates/fx-survey-installieren)

## FX Survey und KIVID Feld lizenzieren

Für die Lizenzierung von FX Survey benötigen wir von Ihnen die Aktivierungsdatei und für die Lizenzierung von KIVID Feld die KIVID Feld Seriennummer von dem neuen Endgerät.  Lesen Sie dazu bitte die Kapitel [FX Survey lizenzieren](/installationen-lizenzierungen-und-updates/fx-survey-lizenzieren) und [KIVID Feld lizenzieren](/installationen-lizenzierungen-und-updates/kivid-feld-lizenzieren).

## ArcGIS Engine Lizenz auschecken

Wenn Sie mit der Version 2025.x arbeiten, läuft im Hintergrund die ArcGIS Runtime. Dafür muss keine Lizenz ausgecheckt werden.

Falls Sie mit der Version 7.26.x arbeiten, muss auf dem alten Rechner die ArcGIS Engine Lizenz über den ArcGIS Administrator ausgecheckt und auf dem neuen Rechner wieder eingecheckt werden.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FtHbNj4valgYv3aJXB0Go%2FScreenshot%20(703).png?alt=media&amp;token=43381f1f-96f1-4812-93ff-3e3c1a0d5f1c" alt=""><figcaption></figcaption></figure>

## Zeno Connect Lizenz auschecken

Zeno Connect ab der Version 4.x benötigt keine Lizenz mehr. Es muss also keine Lizenz ausgecheckt werden.

Wenn Sie mit Zeno Connect 3.x arbeiten, muss die Lizenz auf dem alten Rechner über den Lizenzmanager CLM for Nodelocked Licenses ausgecheckt und auf dem neuen Rechner wieder eingecheckt werden.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FAyaPr98QyZwOZdrK8WVl%2FScreenshot%20(704).png?alt=media&amp;token=fdce9da1-414c-4523-a87b-b58148654f2f" alt=""><figcaption></figcaption></figure>

## Individuelle Dateien kopieren

C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\FX Survey

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FNsZt2uVEpTHc0auF0HN3%2Fimage.png?alt=media&amp;token=8648d2e4-6020-4381-9441-7905888c573a" alt=""><figcaption></figcaption></figure>

Aus dem Ordner FX Survey sollten folgende Dateien kopiert werden.

### Datenmodell und Plotvorlagen **(Ordner Templates)**

FX Survey arbeitet mit Datenmodell- und Plotvorlagen. Standardmäßig werden diese Dateien in folgenden Ordnern abgelegt.

C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\FX Survey\Templates\DataModels

C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\FX Survey\Templates\Plot

Wenn Sie mit einem individuellen Datenmodell oder mit individuellen Druckvorlagen arbeiten, kopieren Sie bitte diese beiden Ordner auf Ihren neuen Rechner. Standarddatenmodelle und Standarddruckvorlagen werden mit der Installation bereits im passenden Ordner abgelegt.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fc5NHXbG39BrA162WqhMc%2Fimage.png?alt=media&amp;token=870f0ffe-23f6-4e45-a289-0b91055a85f4" alt=""><figcaption></figcaption></figure>

### Koordinatensysteme (Ordner fpedata)

Im Ordner fpedata unter

C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\FX Survey\fpedata

liegt für jedes Bundesland eine Datei, in der die Koordinatensysteme definiert sind. In dieser Datei kann festgelegt werden, welche Koordinatensysteme beim Anlegen eines Projektes zur Auswahl stehen.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FQKjYzojYPeKnEJ1kI9nu%2Fimage.png?alt=media&amp;token=7b7e2fad-cc7b-4918-990f-e377af959e56" alt=""><figcaption></figcaption></figure>

Wenn Sie in der Datei eine individuelle Auswahl getroffen haben, so muss auch dieser Ordner oder die entsprechende Datei für das Bundesland auf den neuen Rechner kopiert werden.

### Konfigurationsdateien in KIVIDFeld

Die Konfigurationsdteien für KIVID Feld liegen in folgendem Ordner:&#x20;

C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\KIVIDFeld

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FM0z2oCjfjksfxucOkOTL%2Fimage.png?alt=media&amp;token=b3379bf7-4e52-4ec7-b170-d4c275d0a4a1" alt=""><figcaption></figcaption></figure>

### KIVID Feld Vorlage (Orndner vorlagen)

In der KIVID Feld Vorlage verwalten Sie die aktuellen Parameter Ihrer Messgeräte zentral.&#x20;

Die XML Datei mit der Endung .kfp ist in folgendem Ordner abgelegt.

C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\KIVIDFeld\vorlagen

In dem Ordner vorlagen können auch weitere Konfigurationen, wie zum Beispiel die Antennenhöhe in Textdateien vorgenommen werden.

Bitte kopieren Sie den kompletten Ordner vorlagen, um individuelle Dateien zu übernehmen.

### Anbindung der Messinstrumente (Ordner GNSS und Tachymeter)

In den Ordner GNSS und Tachymter finden Sie die Datei messgeraet.ini. Diese Datei wird geschrieben, wenn die Messinstrumente angebunden werden. Sofern die Messinstrumente ungekoppelt verbunden wurden, kann die Datei auf den neuen Rechner kopiert werden, die Messinstrumente müssen dann nicht neu eingerichtet werden.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FaMCtcWKTbGLO9r9Qcucq%2Fimage.png?alt=media&amp;token=50840c08-06b8-4e1b-bd46-3694d54c4006" alt=""><figcaption></figcaption></figure>

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FiUvHptmMaVnxpbvvhfd2%2Fimage.png?alt=media&amp;token=c30051ba-1767-432b-b221-28cf45d5269f" alt=""><figcaption></figcaption></figure>


# Firmware Leica GG04 updaten

### Voraussetzungen

* Leica Zeno Connect muss auf dem Rechner installiert sein.
* Antenne muss gekoppelt sein.
* Der Akku der Antenne muss zu mindestens 75% geladen sein.
* Windows 10 oder 11
* Wir empfehlen vor der Aktualisierung der Firmware die Antenne zurückzusetzen. Dies kann über Leica Zeno Connect durchgeführt werden.&#x20;

In Leica Zeno Connect 3.x können Sie sich über den Menüpunkt "Über Zeno Connect" und dort über den Button "Antennen Info" ein neues Fenster öffnen. Dort finden sie den Button "Zurücksetzen".

Leica Zeno Connect 3.x

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/wUxfQAqaWrYZkbITg8Kl/Screenshot%20(1325).png" alt=""><figcaption></figcaption></figure>

Leica Zeno Connect 4.x

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FsXo6SDqEDNMMltW6Cxzn%2Fimage.png?alt=media&amp;token=73b40477-6bee-4130-9431-a62a9553c0db" alt="" width="222"><figcaption></figcaption></figure>

### Firmware Loader starten

Sie finden den Firmware Loader auf Ihrem Rechner/Tablet bei den Apps unter Leica Geosystems.&#x20;

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/LiKM5wUnVoUF571WfRo8/image.png" alt=""><figcaption></figcaption></figure>

### Angaben im Firmware Loader

Bitte wählen Sie zunächst die beiden Ports aus (siehe Kapitel "Passende Ports finden"). Dann wählen Sie die Firmware (.fw), die Sie heruntergeladen haben, aus.

Es wird ihnen anschließend die aktuelle Firmware der Antenne angezeigt und die neue Version der Firmware, die geladen werden soll.&#x20;

Starten Sie das Laden der Firmware über den Button "Upload".

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/ih8skwaXa4PAdu2UNysf/image.png" alt=""><figcaption></figcaption></figure>

### Passende COM Ports finden

In den Bluetooth Einstellungen/weitere Bluetooth Einstellungen oder weitere Bluetooth Optionen können Sie die COM Ports für Serial Port 1 und 2 nachschauen.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/sKKAkAeLVdBBk76xg4rR/image.png" alt=""><figcaption></figcaption></figure>

Wenn Ihnen keine COM Ports mit dem Namen Serial Port angezeigt werden, so wählen Sie im Firmwareloader zunächst den eingehenden Port und in der zweiten Zeile den ausgehenden Port. Eine eventuelle Meldung nach Angabe des eingehenden Ports kann ignoriert werden.

### Laden der neuen Firmware

Während des Ladens der Firmware wird Ihnen der Upload status angezeigt. Das Laden kann einige Minuten in Anspruch nehmen. Der Upload ist beendet, wenn der grüne Balken durchgelaufen ist und der Upload Button wieder aktiv ist.&#x20;

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/nro1RCBZ87kKmMkgcqkQ/image.png" alt=""><figcaption></figcaption></figure>

### Firmware überprüfen

In Leica Zeno Connect können Sie sich über den Menüpunkt "Über Zeno Connect" und dort über den Button "Antennen Info" anschauen, welche Firmware sich aktuell auf Ihrer Antenne befindet.

Leica Zeno Connect 3.x

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/AfCKABVbGH4vc8Uvr1nS/image.png" alt=""><figcaption></figcaption></figure>

Leica Zeno Connect 4.x&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FsXo6SDqEDNMMltW6Cxzn%2Fimage.png?alt=media&amp;token=73b40477-6bee-4130-9431-a62a9553c0db" alt="" width="222"><figcaption></figcaption></figure>

## GG04 plus Firmware Loader: User Guide

Stand 05.01.26

{% file src="/files/G5NjPd6M3ox1DexoexjX" %}


# Firmware Leica GS18 updaten

## Info zum Firmware Update ab Version 11

Ab Version 11 muss die GS18 gekoppelt werden. Die Kopplung erfolgt nur, wenn an der GS18 der Ein-/Aus-Knopf kurz gedrückt wird. Das Lämpchen für WLAN blinkt dann blau.&#x20;

Wenn die Antenne gekoppelt ist, muss in den Einstellungen die Bluetooth Adresse angepasst werden.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FWLRJpsRspJ3hkQNTQgR0%2FBild%20(3)kopie.png?alt=media&amp;token=73bb9761-974d-455e-8944-27801a5267a2" alt=""><figcaption></figcaption></figure>

Klicken Sie den Dreipunkt Button bei Einstellungen.

Löschen Sie in der Zeile Anschluss das U von BTSU bei der Bluetooth Adresse. Die Antenne wird dann gekoppelt verbunden.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F1D308YKOsQrPH6jsMJRX%2FBild%20(3).png?alt=media&amp;token=48a5fab1-c957-4860-86a9-6b42a8cf9d34" alt=""><figcaption></figcaption></figure>

## zum Download (Englisch)

{% file src="/files/Yo3ePs4xdEqNwyQcbpK6" %}

## Überspielung mit Kabel&#x20;

Für Kunden ohne Controller (CS 20 oder CS 35) wird zwingend ein Kabel benötigt! Wir empfehlen jedoch dringend auch für Kunden mit CS 20 oder CS 35 das Update über ein Kabel durchzuführen, da es bei Nutzung von Bluetooth oder WLAN zur Instabilitäten während des Updates kommen kann.&#x20;

### Art des Kabels

Das Firmware Update muss über das GEV234 Datenkabel auf die Antenne gespielt werden. Das Kabel können Sie über die frox GmbH erwerben, bitte setzen Sie sich gerne mit uns in Verbindung.

### USB Treiber für das Kabel GEV234

Auf dem Rechner (muss nicht der Feldrechner sein) muss der USB Treiber für das Kabel GEV234 installiert sein.&#x20;

Sie finden den Treiber in der Leica MyWorld unter My Products / Tools

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FAftiX3WLCstdv2UgeHlG%2Fimage.png?alt=media&amp;token=cf9f050a-8bd7-4565-a69d-5ed74aa96dd4" alt=""><figcaption></figcaption></figure>

Bitte starten Sie den Download bei GS & CS & TS Drivers 64 bit und führen anschließend das Setup über die Datei Setup\_Leica\_USB\_64bit.exe aus. Der Treiber ist auch für Windows 11 geeignet.

Alternativ haben wir den Treiber auch unter folgendem Link in der Magentacloud für Sie bereitgestellt.&#x20;

<https://magentacloud.de/s/Pi5ng5p49NoHX6x>

Achtung: Für die Installation des Treibers darf das Kabel nicht stecken!

### &#x20;Update durchführen

* Wenn die SD Karte bisher noch nicht in der Antenne war, dann stecken Sie diese bitte in die Antenne, schalten die Antenne an und warten kurz. Es wird automatisch eine Ordnerstruktur auf der SD Karte angelegt.&#x20;
* Antenne ausschalten und SD Karte entnehmen.
* Firmware Datei .fw über einen Rechner auf die SD Karte in den Ordner System kopieren.&#x20;
* Wenn im System-Ordner bereits .fw-Dateien sind, dann müssen diese entfernt werden. Der Updater kann nur eine .fw-Datei handhaben!
* SD Karte in die Antenne einstecken.&#x20;
* Antenne anschalten&#x20;
* Kabel an die Antenne anschließen
* Kabel an einen Rechner anschließen&#x20;
* Einen Browser starten und die IP Adresse <http://192.168.254.2/> eingeben.
* Dort wählen Sie die Option User aus.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FeNwms5uadkY0SoKBI1JG%2FBild.png?alt=media&amp;token=b93b2339-3944-4dbf-9085-2c6238690c97" alt="" width="375"><figcaption></figcaption></figure>

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fj8QpzUavG2sLHEjpmuX4%2Fimage.png?alt=media&amp;token=377b0679-1893-4266-841e-a2715949ea3f" alt=""><figcaption></figcaption></figure>

* Wählen Sie dann aus der Liste "Load firmware" aus.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FySuOR4woZ4y8vCSx10VB%2Fimage.png?alt=media&amp;token=e2b0c5f4-9107-43c9-bf4f-8632444983b7" alt=""><figcaption></figcaption></figure>

* Bitte setzen Sie je einen Haken bei den Kästchen ganz unten. Über das grüne Plus kann die neue Firmware geladen werden. \
  **Bitte beachten:** An dieser Stelle kann auch die Versionsnummer der aktuellen Firmware eingesehen werden.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FjDl9gXeVGMdvW8Cb6eE1%2Fimage.png?alt=media&amp;token=fce9a2da-949f-473d-8129-0e13517ac5d8" alt=""><figcaption></figcaption></figure>

* Anschließend kann der Browser geschlossen und die Antenne ausgeschaltet werden.

## Aktuelle Firmware anzeigen lassen

Einen Browser starten und die IP Adresse <http://192.168.254.2/> eingeben.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FvAs4MAfMVpBpZdx7lJcy%2Fgrafik.png?alt=media&amp;token=1ddda0ff-ef7c-4580-90f3-1f3fb0e9f9df" alt="" width="375"><figcaption></figcaption></figure>

Wählen Sie hier die Option "Current Status" aus.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FHyqAEwefGyFDLflfOrkT%2FBild%20(1).png?alt=media&amp;token=f24d74ef-4d8d-486e-9043-a19021ec9679" alt="" width="375"><figcaption></figcaption></figure>

Anschließend wählen Sie die Option "Receiver Information" aus.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FwTInoNXuKKzHLQOtzXka%2FBild%20(2).png?alt=media&amp;token=6ae99baf-5ab1-4c7c-a964-b73866149834" alt="" width="375"><figcaption></figcaption></figure>


# Dokument zum Download

{% file src="/files/aJrfkShKABmevbcCu2tq" %}

Das Dokument enthält die Kapitel Tablet einrichten und GNSS Antennen einrichten.

**Bitte beachten** Sie, dass Sie auch einzelne Unterkapitel als PDF ausdrucken können.&#x20;

Öffnen Sie das gewünschte Unterkapitel und klappen Sie dann über den Button "Kopieren" in der rechten Spalte rechts oben auf der Seite die Funktionen auf.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F27rOnlvZxFUg63YV9daT%2Fimage.png?alt=media&amp;token=d7dec923-06b2-41e7-952c-e44eb57d9ba0" alt=""><figcaption></figcaption></figure>

Sie finden dort verschiedene Optionen. Wählen sie nun "Als PDF exportieren aus".

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FfTm9CtrM600C1LvQff5A%2Fimage.png?alt=media&amp;token=ce33ce6d-3bbe-46d4-b55d-6b7498f52df5" alt=""><figcaption></figcaption></figure>


# Panasonic FZ-G2 mk3 einrichten

Datenblatt des FZ-G2 mk3

{% file src="/files/SGyTwJbe4O3WTU1jTD2T" %}

Für weitere Informationen wählen Sie bitte eines der Unterkapitel aus.&#x20;


# Funktionen Vorderseite

## Tasten am unteren Rand

### Beschreibung von links nach rechts

* A1 und A2 sind Funktionstasten (frei belegbar, z.B. Foto, GNSS- und Tachymeter Messung)

&#x20;         Empfohlene Belegung:\
&#x20;         A1: Tachymeter Messung – Programm starten\
&#x20;         C:\Programme\frox\FX Survey\VirtualKeys\F2.exe\
\
&#x20;         A2: GNSS Messung – Programm starten\
&#x20;         C:\Programme\frox\FX Survey\VirtualKeys\F3.exe

* Minus und Plus regeln die Lautstärke
* WIN Symbol - Öffnet das Startmenü
* Autorotate on/off (empfohlen „off“ für die Verwendung im Querformat)
* &#x20;Ein-/Ausschalter, links davon Akkustatus, Laufwerkstatus, Betriebsanzeige

## Taste am rechten Rand

* A3 ist eine Funktionstaste (frei belegbar, z.B. Foto, GNSS- und Tachymeter Messung). Diese Taste eignet sich sehr gut für die Belegung mit der Funktion Messen, um die Messung bequem mit dem rechten Daumen auszulösen.&#x20;

### **Hinweis**&#x20;

Die Tasten A1, A2 und A3 können im Modell mk3 doppelt belegt werden.


# Beschreibung der Rückseite

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F71UGxR3s2b2tEap484MF%2Fimage.png?alt=media&amp;token=d6c088bb-8734-45f5-b331-90f2dbc3eeaa" alt=""><figcaption></figcaption></figure>

### SIM Karte einlegen

Zum Einlegen der SIM Karte entfernen Sie den Akku und öffnen den Deckel über dem SIM Kartenfach durch Lösen der beiden Schrauben.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FvSXclsVAI2juYWbqMSLv%2Fimage.png?alt=media&amp;token=7f2e6fb2-0654-42a1-bc16-b47ea38f8d4b" alt="" width="375"><figcaption></figcaption></figure>


# Gurt befestigen

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/yTekSCc9PUNxN9fKPfPP/FZG2%20Handstrap1.png)

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/95enOyqSnabJSsAHbuzr/FZG2%20Handstrap2.png)

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/plmn9E4hue99wOZPI5Sb/FZG2%20Handstrap3.png)


# Softwareausstattung

## Unser Installationspaket

Haben Sie FX Survey im Paket mit dem Panasonic Toughbook FZ-G2 bei uns erworben, dann stehen Ihnen folgende Programme fertig installiert zur Verfügung:

·         Betriebssystem: Windows 11

·         FX Survey mit den erworbenen Modulen und Schnittstellen

·         ArcGIS Runtime und KIVID Feld inkl. GNSS und Tachymeter Treiber

·         Leica Zeno Connect für die Nutzung bestimmter Leica-GNSS-Antennen (wenn \
&#x20;         bestellt)

Nach Anbindung der Messgeräte können Sie direkt mit der Arbeit beginnen.

## Änderungen an den Panasonic Toughbooks durch den Nutzer

Die Panasonic Toughbooks werden von uns vor der Auslieferung eingehend getestet und verlassen unser Haus in voll funktionsfähigem Zustand.&#x20;

Nachträgliche Änderungen an den Panasonic Toughbooks durch den Nutzer wie zum Beispiel&#x20;

* Änderungen am Betriebssystem
* Installation von Virenscannern
* Nutzung von Synchronisations- und Defragmentierungsprogrammen&#x20;

können sich in unterschiedlichster Weise auf die Stabilität und die Performance der Softwareprodukte sowie die Verbindung zu den Messgeräten auswirken. Wenn Sie selbstständig Änderungen an den Toughbooks vornehmen, können wir die einwandfreie Nutzung der Softwareprodukte nicht garantieren.&#x20;

## &#x20;                               <mark style="color:red;">**Bitte beachten**</mark>&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FKvu0cPxXZTxKZIg2cdO9%2Fimage.png?alt=media&amp;token=08253c13-28f6-492f-9769-7491282f13e8" alt="" width="38"><figcaption></figcaption></figure>

Wenn eigenständige Änderungen an den Toughbooks zu unerwünschtem Verhalten der Softwareprodukte führen, können wir dies nur kostenpflichtig bearbeiten.

## Eigene Rechner

Wenn Sie unsere Software auf eigenen Rechnern installieren, so ist darauf zu achten, dass keine Virenscanner und keine Synchronisations- und Defragmentierungsprogramme genutzt werden. Bitte beachten Sie auch unsere [Systemvoraussetzungen](/anhang/systemvoraussetzungen), insbesondere die Nutzung von Windows 10/11. Ansonsten können wir die einwandfreie Nutzung unserer Softwareprodukte nicht garantieren. &#x20;

**Bitte beachten:**

Wenn diese Vorgaben nicht eingehalten werden und dies zu unerwünschtem Verhalten der Softwareprodukte führt, kann nur eine kostenpflichtige Bearbeitung erfolgen.


# Einstellungen

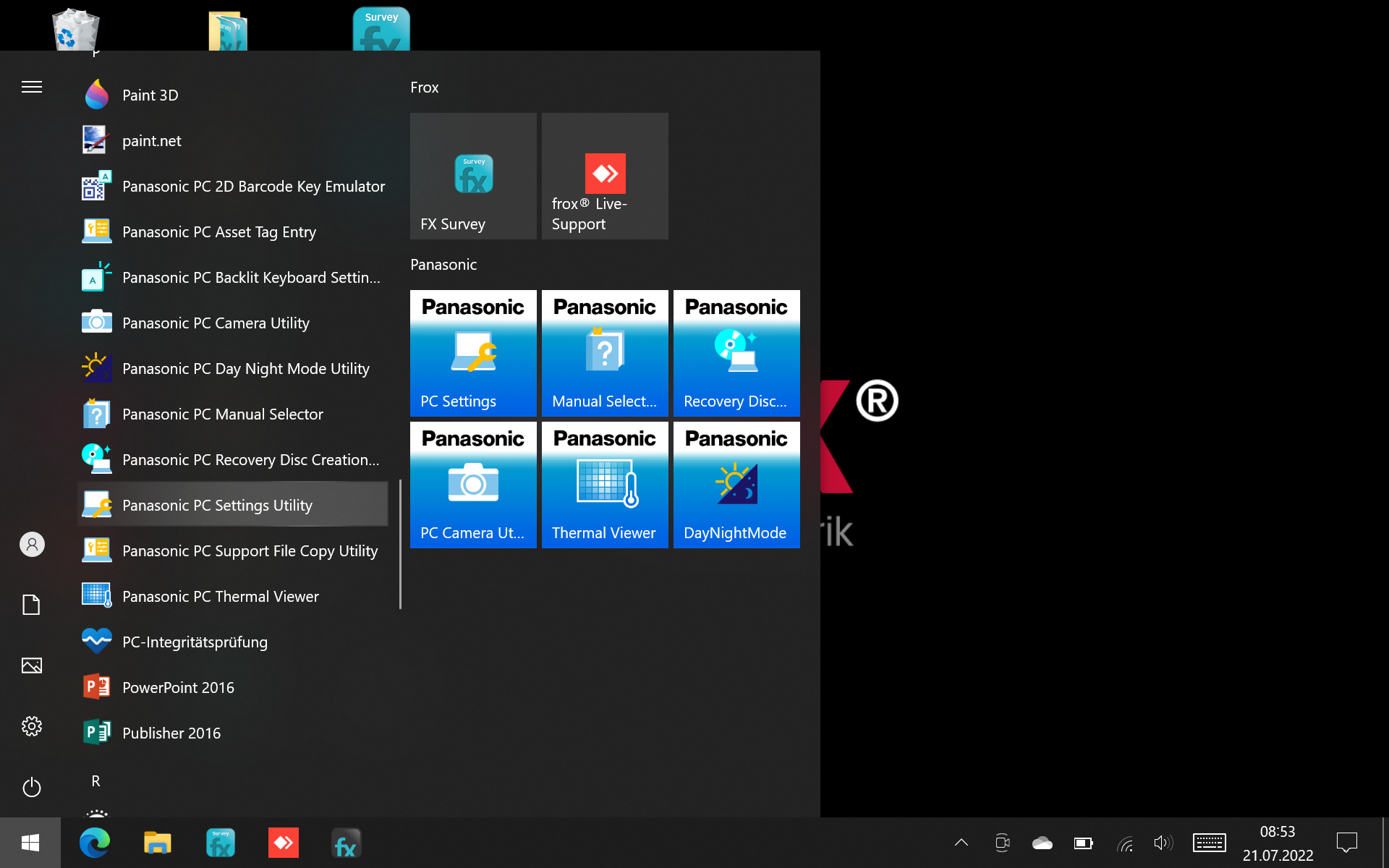

Über das Startmenü kann das „Panasonic PC Hub" ausgewählt werden.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FXrkCcIdwl2zIpkXRqfP4%2FScreenshot%20(2).png?alt=media&amp;token=7293084b-ab9a-4ed6-b27c-e0ed1d2d6ccc" alt=""><figcaption></figcaption></figure>

Es öffnet sich die Einstellungsoberfläche für den Panasonic FZ-G2 mk3.

In der linken Spalte stehen die Menüs Gerät, Apps, System Info und Programmierbare Aktionen zur Verfügung.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F0cuuJykAhSgc5SHuAOEK%2FScreenshot%20(15).png?alt=media&amp;token=914ae065-e9cf-48ad-af21-2f83223b8768" alt=""><figcaption></figcaption></figure>

## Menü Gerät

Unter dem Menü Gerät können die Kapitel Zündungsmodus, Berührungseingabe, Lüfter, Netzwerk, Nacht-Modus, Tastatur und GPS ausgewählt werden.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FDijCeb5OdsIXeJ42m2Ig%2FScreenshot%20(3).png?alt=media&amp;token=979f15db-ce78-4979-a29e-df5479e6ae3b" alt=""><figcaption></figcaption></figure>

### Zündungsmodus

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F8sNlA8chIOCpFkKX1mLy%2FScreenshot%20(4).png?alt=media&amp;token=ca1ea776-3e2f-4724-80c8-30e0ccbb0733" alt=""><figcaption></figcaption></figure>

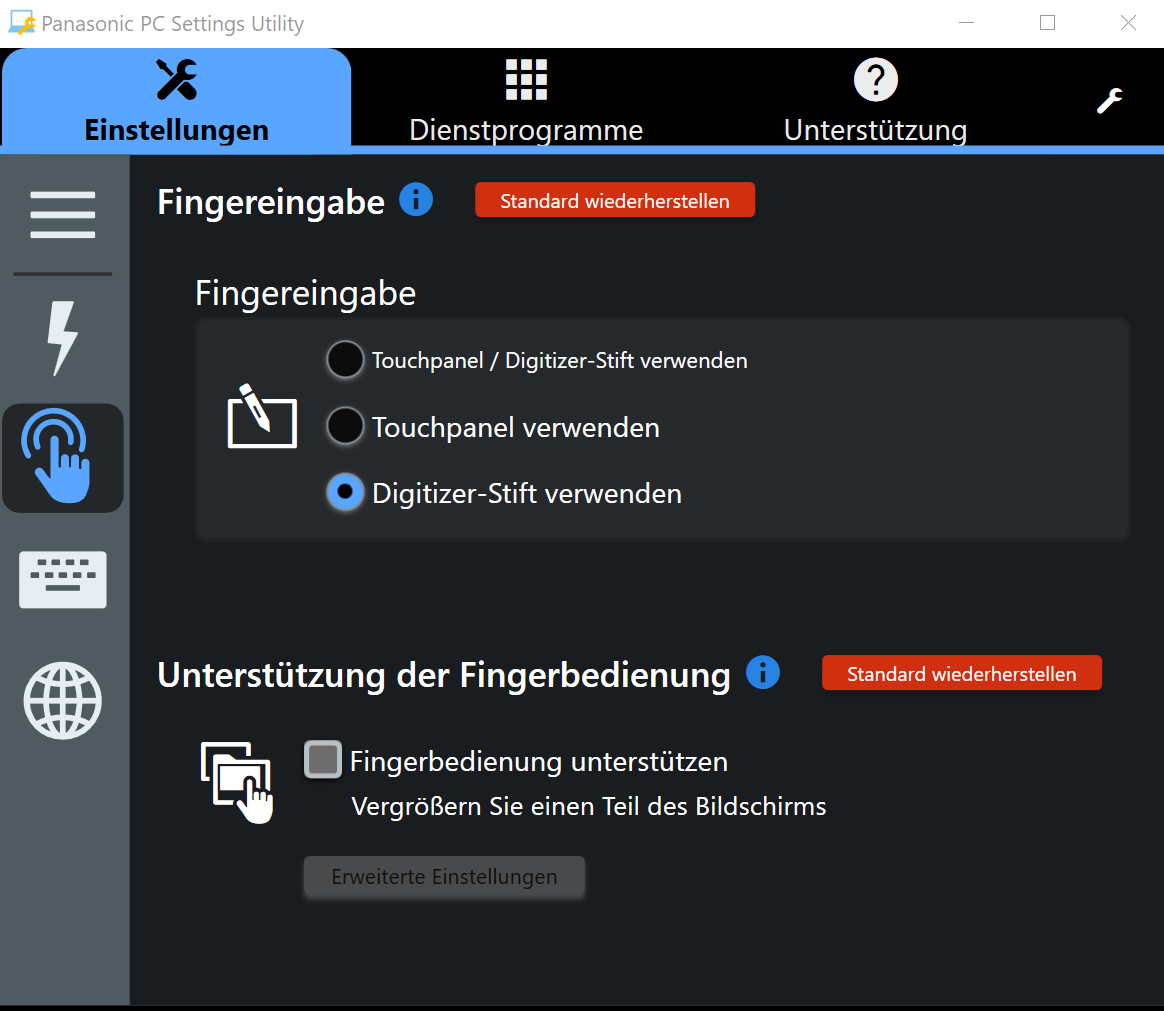

### Berührungseingabe

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FOGqln535qpFxRp6H1w2p%2FScreenshot%20(5).png?alt=media&amp;token=71104e4c-5254-4f28-9481-b1fb545b13e2" alt=""><figcaption></figcaption></figure>

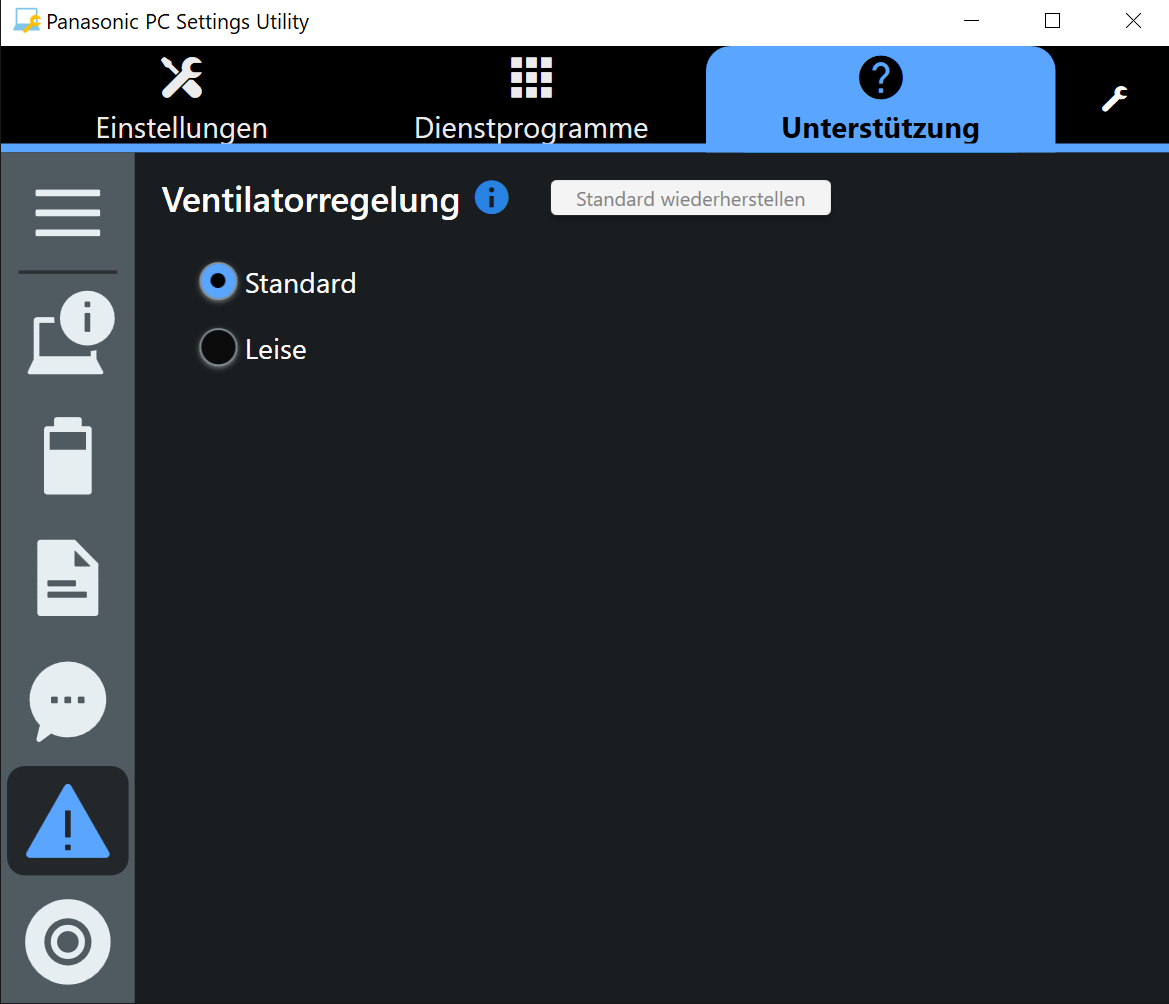

### Wärme- und Lüfterregler

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FjDt0niLScRJKBA2QttYI%2FScreenshot%20(6).png?alt=media&amp;token=b588e3d5-c9df-4841-a21f-a5edd1e06867" alt=""><figcaption></figcaption></figure>

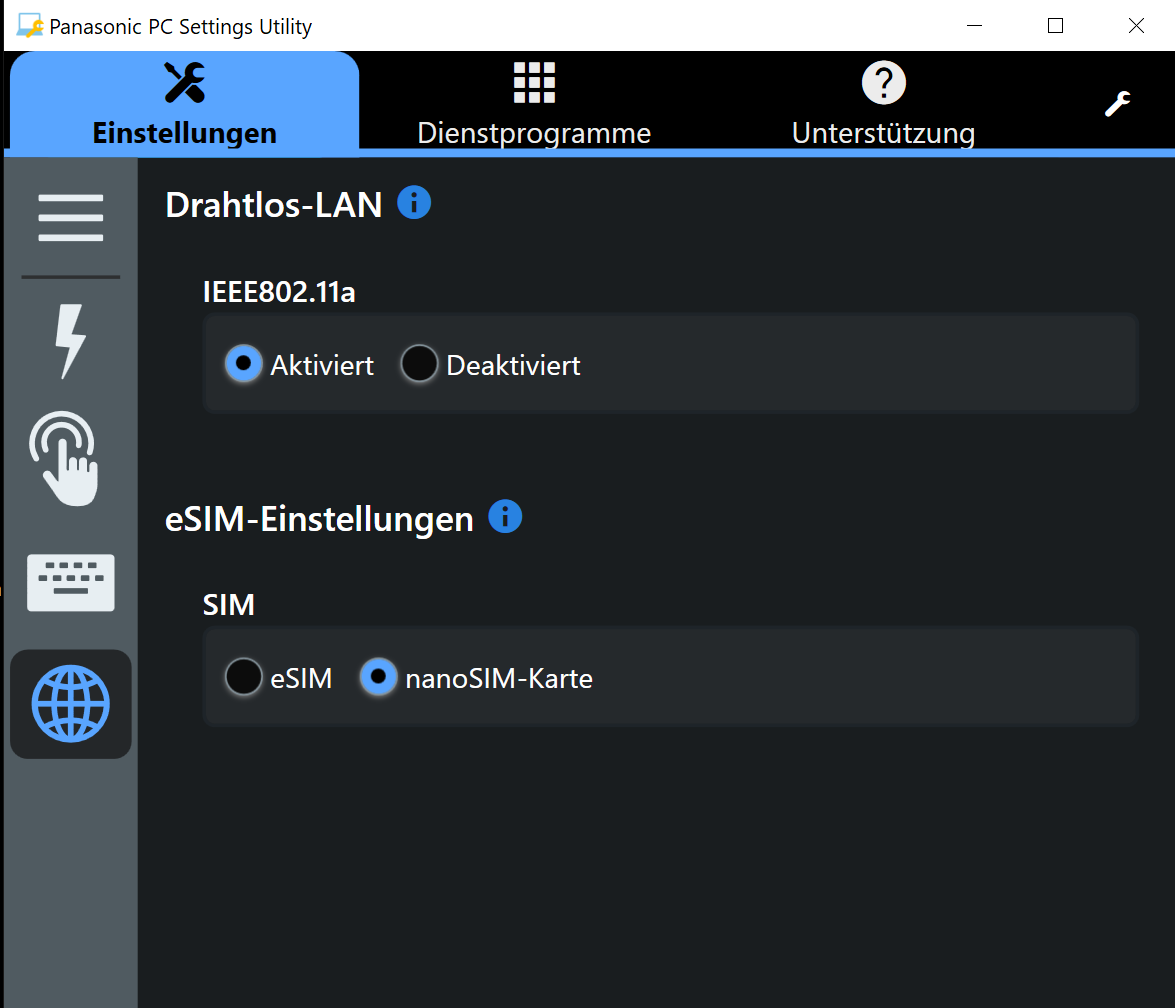

### Netzwerk

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fd46UP5JpQJRnhmpGjYLx%2FScreenshot%20(7).png?alt=media&amp;token=d5b289ca-2b47-4e61-bf17-398212d12273" alt=""><figcaption></figcaption></figure>

### Nacht-Modus

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FbelYw1NEP0n0OG1OscLy%2FScreenshot%20(8).png?alt=media&amp;token=acb09e7d-73ce-4db1-8c7c-a27ae3b36d35" alt=""><figcaption></figcaption></figure>

### Tastatur

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FDdlb3elR3gbISF7Zlyve%2FScreenshot%20(9).png?alt=media&amp;token=31b5ea56-2bb6-4a87-a62d-b23a04343e84" alt=""><figcaption></figcaption></figure>

### GPS

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FoVPFPVeoGNM1bjDUDUui%2FScreenshot%20(10).png?alt=media&amp;token=e6f9a595-7648-44d9-ae25-48e179f19997" alt=""><figcaption></figcaption></figure>

## Menü Apps

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FcAGe0WLpM04b4wUqLl0k%2FScreenshot%20(11).png?alt=media&amp;token=f537b99a-3365-4e74-94d1-e2f51aadc8d2" alt=""><figcaption></figcaption></figure>

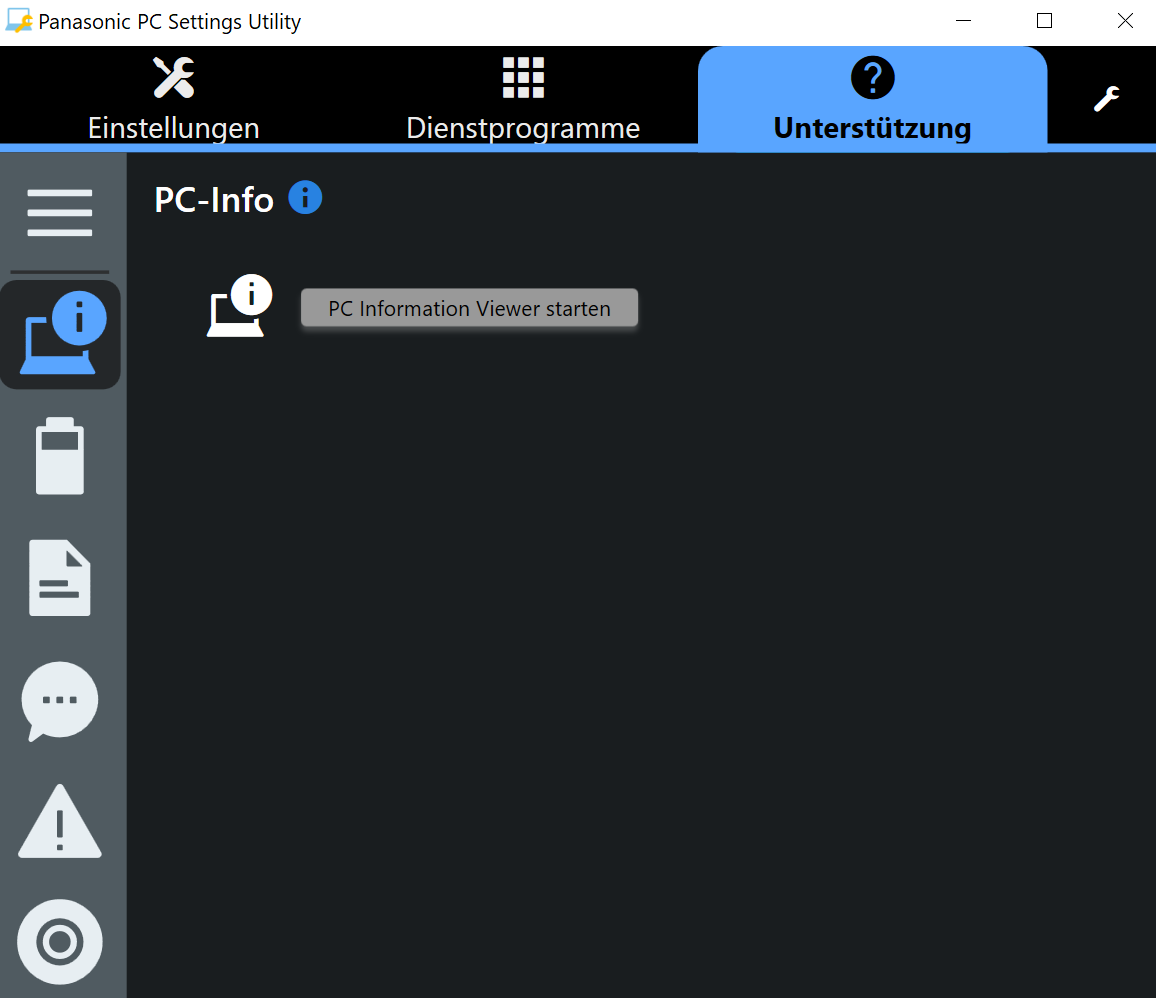

## Menü System-Info

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FgbKUn632fI7tayx2aDH6%2FScreenshot%20(12).png?alt=media&amp;token=626d4282-1e86-416a-b81f-451577731b3b" alt=""><figcaption></figcaption></figure>

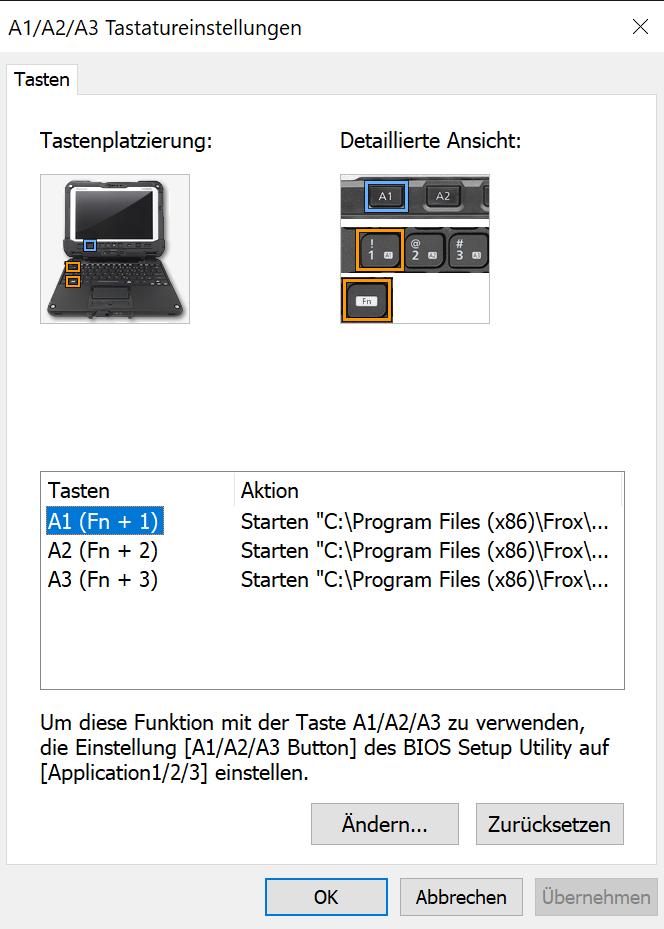

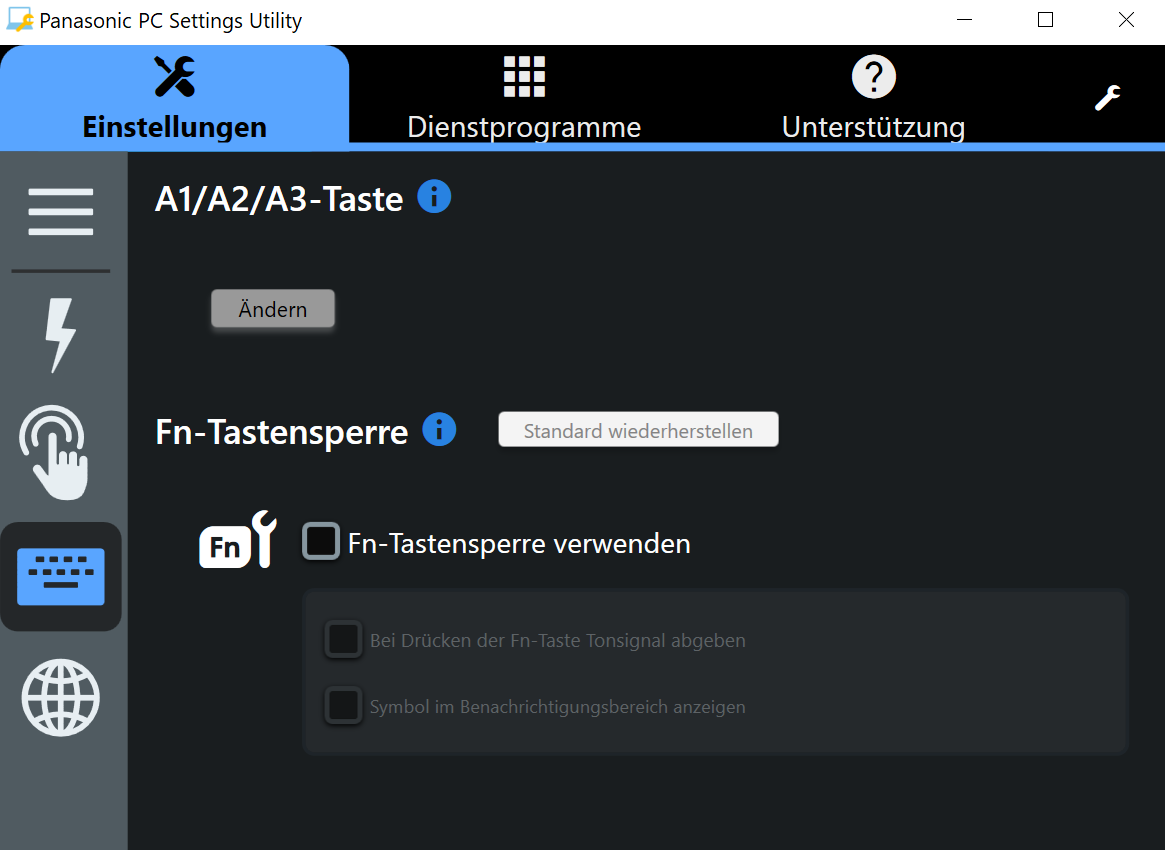

## Menü Programmierbare Aktionen / Tastenbelegung

Hier können die Tasten A1 / A2 und A3 mit Aktionen belegt werden.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FTAMJC3mWPafDZFlczkrW%2FScreenshot%20(13).png?alt=media&amp;token=47bef94a-2f00-403a-9fea-dbc1100fc31c" alt=""><figcaption></figcaption></figure>

Die Tasten A1 / A2 / A3 können mit FX Programmfunktionen belegt werden. Dazu nutzt FX Virtual Keys.&#x20;

Bei Klick auf den Pfeil am rechten Rand der Zeile öffnet sich folgendes Menü.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fq2KjHY9nXko1Dej53MFU%2FScreenshot%20(18).png?alt=media&amp;token=95e2541a-1188-44e7-96bc-f931462d65bd" alt=""><figcaption></figcaption></figure>

Bitte wählen Sie aus dem Menü "Programm starten" aus.

Über den Button \<Bearbeiten> öffnet sich ein neues Fenster.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FRRpXNdfKKbYBgJkeECN5%2FScreenshot%20(16).png?alt=media&amp;token=314197ca-27a2-4ce8-9a31-6fe3fd081ae2" alt=""><figcaption></figcaption></figure>

Über den Button \<Durchsuchen> öffnet sich der Windows Explorer. Wählen Sie beim Programmpfad den Pfad zum entsprechenden Virtual Key aus:&#x20;

C:\Program Files\Frox\FX Survey\VirtualKeys

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F3vfjuf6ZnyFlG0vmpRb6%2FScreenshot%20(17).png?alt=media&amp;token=263f705a-5b04-4777-8619-d556858a2cbe" alt=""><figcaption></figcaption></figure>

Für das Auslösen der Messung (Tachymeter und GNSS) werden die Virtual Keys F2 (Tachymeter) und F3 (GNSS) benötigt und den Tasten des Toughbooks A1, A2 oder A3 zugewiesen. Die Taste A3 eignet sich besonders gut für die Auslösung der Messung, da diese mit dem rechten Daumen bedient werden kann.&#x20;


# Panasonic FZ-G2 mk1 und mk2 einrichten

Bitte lesen Sie zunächst die Bedienungsanleitung Ihres Toughbooks. Informieren Sie sich über die Handhabung und die Sicherheitshinweise, die Inbetriebnahme sowie über die Hardwarekomponenten.

Ihr Panasonic FZ-G2 kann je nach Konfiguration von dem unten Beschriebenen abweichen.


# Funktionen Vorderseite

Funktionen und Hardwarekomponenten auf der Vorderseite

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/na35jo3V5gFp6mY7IWXI/Panasonic1.PNG)

### Tasten am unteren Rand

#### Beschreibung von links nach rechts

* A1 und A2 sind Funktionstasten (frei belegbar, z.B. Foto, GNSS- und Tachymeter Messung)

&#x20;         Empfohlene Belegung:\
&#x20;         A1: Tachymeter Messung – Programm starten\
&#x20;         C:\Programme\frox\FX Survey\VirtualKeys\F2.exe\
\
&#x20;         A2: GNSS Messung – Programm starten\
&#x20;         C:\Programme\frox\FX Survey\VirtualKeys\F3.exe

* Minus und Plus regeln die Lautstärke
* WIN Symbol - Öffnet das Startmenü
* Autorotate on/off (empfohlen „off“ für die Verwendung im Querformat)
* &#x20;Ein-/Ausschalter, links davon Akkustatus, Laufwerkstatus, Betriebsanzeige

### Taste am rechten Rand

* A3 ist eine Funktionstaste (frei belegbar, z.B. Foto, GNSS- und Tachymeter Messung). Diese Taste eignet sich sehr gut für die Belegung mit der Funktion Messen, um die Messung bequem mit dem rechten Daumen auszulösen.&#x20;


# Beschreibung der Rückseite

Hardwarekomponenten auf der Rückseite

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/eZFYlKQu6btz9A23JCZg/toughbook_g2_full_rear_with_smart_card_reader_smartcard_half_in.jpg)

Bei der Beschreibung der rückseitigen Funktionen unterscheidet sich der FZ-G2 vom FZ-G1 durch zusätzliche Anschlüsse.&#x20;

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/6OoKs198DZzXJ9hjHyv7/Panasonic2.PNG)

### SIM Karte einlegen

Zum Einlegen der SIM Karte entfernen Sie den Akku und öffnen den Deckel über dem SIM Kartenfach durch Lösen der beiden Schrauben.

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/XhwCZdRuXgnxTNge2FHI/image.png)


# Gurt befestigen

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/yTekSCc9PUNxN9fKPfPP/FZG2%20Handstrap1.png)

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/95enOyqSnabJSsAHbuzr/FZG2%20Handstrap2.png)

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/plmn9E4hue99wOZPI5Sb/FZG2%20Handstrap3.png)


# Softwareausstattung

## Unser Installationspaket

Haben Sie FX Survey im Paket mit dem Panasonic Toughbook FZ-G2 bei uns erworben, dann stehen Ihnen folgende Programme fertig installiert zur Verfügung:

·         Betriebssystem: Entsprechend Ihrer Konfiguration Windows 10/11

·         FX Survey mit den erworbenen Modulen und Schnittstellen

·         ArcGIS Runtime und KIVID Feld inkl. GNSS und Tachymeter Treiber

·         Leica Zeno Connect für die Nutzung bestimmter Leica-GNSS-Antennen (wenn \
&#x20;         bestellt)

Nach Anbindung der Messgeräte können Sie direkt mit der Arbeit beginnen.

## Änderungen an den Panasonic Toughbooks durch den Nutzer

Die Panasonic Toughbooks werden von uns vor der Auslieferung eingehend getestet und verlassen unser Haus in voll funktionsfähigem Zustand.&#x20;

Nachträgliche Änderungen an den Panasonic Toughbooks durch den Nutzer wie zum Beispiel&#x20;

* Änderungen am Betriebssystem
* Installation von Virenscannern
* Nutzung von Synchronisations- und Defragmentierungsprogrammen&#x20;

können sich in unterschiedlichster Weise auf die Stabilität und die Permorfance der Softwareprodukte sowie die Verbindung zu den Messgeräten auswirken. Wenn Sie selbstständig Änderungen an den Toughpads vornehmen, können wir die einwandfreie Nutzung der Softwareprodukte nicht garantieren.&#x20;

**Bitte beachten:**

Wenn eigenständige Änderungen an den Toughbooks zu unerwünschtem Verhalten der Softwareprodukte führen, können wir dies nur kostenpflichtig bearbeiten.

## Eigene Rechner

Wenn Sie unsere Software auf eigenen Rechnern installieren, so ist darauf zu achten, dass keine Virenscanner und keine Synchronisations- und Defragmentierungsprogramme genutzt werden. Bitte beachten Sie auch unsere [Systemvoraussetzungen](/anhang/systemvoraussetzungen), insbesondere die Nutzung von Windows 10/11. Ansonsten können wir die einwandfreie Nutzung unserer Softwareprodukte nicht garantieren. &#x20;

**Bitte beachten:**

Wenn diese Vorgaben nicht eingehalten werden und dies zu unerwünschtem Verhalten der Softwareprodukte führt, kann nur eine kostenpflichtige Bearbeitung erfolgen.


# Einstellungen

Über das Startmenü kann das „Panasonic PC Settings Utility“ geöffnet werden, die Einstellungsoberfläche für den Panasonic FZ-G2.

<img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/oKr6eA5OsSSwx3xSujRX/Screenshot%20(41).png" alt="" width="563">

## Reiter Einstellungen

### &#x20;**Energieverwaltung**&#x20;

Hier kann festgelegt werden, ob beim Berühren des Umgebungssensors eine Funktion ausgeführt werden soll, z.B. Bildschirm ausschalten.

<img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/LE0opMpNa8uS8ok7wR4T/Screenshot%20(48).png" alt="" width="563">

### **Fingereingabe**

Hier kann eingestellt werden, wie die Bildschirmeingabe erfolgen soll.&#x20;

<img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/W8CpCgbZ4Mfcyzxok2U4/Screenshot%20(42).png" alt="" width="563">

### **Einstellungen für die Funktionstasten A1/A2/A3**&#x20;

Die Tasten A1/A2/A3 können mit FX Programmfunktionen belegt werden. Dazu nutzt FX Virtual Keys. Wählen Sie beim Programmpfad den Pfad zum entsprechenden Virtual Key aus: C:\Program Files (x86)\Frox\FX Survey\VirtualKeys

Für das Auslösen der Messung (Tachymeter und GNSS) werden die Virtual Keys F2 (Tachymeter) und F3 (GNSS) benötigt und den Tasten des Toughbooks A1, A2 oder A3 zugewiesen. Die Taste A3 eignet sich besonders für die Auslösung der Messung, da diese mit dem rechten Daumen bedient werden kann.&#x20;

**FZ-G2 mk1**

<img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/YBf9ZlMWGHkm83ih80tr/image.png" alt="" width="563">

**FZ-G2 mk2**

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FxcciCWg6Lk1fbY7GaZep%2Fimage.png?alt=media&amp;token=2c17326c-7466-4a73-a59d-52c7622cc5b5" alt=""><figcaption></figcaption></figure>

**FZ-G2 mk1**

<img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/Jo5v6Adm53sZX2r2ypnB/Screenshot%20(44).png" alt="" width="498">

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/9GIjhAavDtM6zSH91clj/Screenshot%20\(45\).png)

**FZ-G2 mk2**

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FrTzftHzfo0cCcduX7wxH%2Fimage.png?alt=media&amp;token=fe751eeb-9bbd-4652-9f1a-98bb1afc86a7" alt=""><figcaption></figcaption></figure>

**FZ-G2 mk1**

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/DWfWwVbBklso1dm9ZQrs/Screenshot%20\(46\).png)

**FZ-G2 mk2**

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FliHBmj6AmAfa1YG0zGOH%2Fimage.png?alt=media&amp;token=a31a7d91-d4ef-494d-b898-e8365863367f" alt=""><figcaption></figcaption></figure>

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FNFaGT78RNu2Hrogp5GKr%2Fimage.png?alt=media&amp;token=a22d3d56-2628-42c2-b7f8-ba9fef7f2d80" alt=""><figcaption></figcaption></figure>

### **Internetverbindung**

<img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/3ru8pWvl1OfYjS3kkK7B/Screenshot%20(47).png" alt="" width="563">

## **Reiter Unterstützung**

### PC-Informationen

Hier werden Informationen über das Tablet wie zum Beispiel Modellnummer und Seriennummer aufgelistet.

<img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/2y31zuETyBjgwqvjugBH/Screenshot%20(50).png" alt="" width="563">

### **Ventilatorregelung**

<img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/NlXq4onl4dvFalCHbsEu/Screenshot%20(49).png" alt="" width="563">


# Bildschirmtastatur

Wir empfehlen die Tastatur im Modus „klein“ zu nutzten.&#x20;

Wählen Sie dafür das Icon oben links ![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/i2TyFVJujZXimNXv8sDh/image.png).

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/FWhLMtb5vDiSxdzP2L8Q/Screenshot%20(1).png" alt=""><figcaption></figcaption></figure>

Es öffnet sich ein Fenster mit den Auswahlmöglichkeiten.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/ZNcCLxvobG6PUPU8CAqA/Screenshot%20(2).png" alt=""><figcaption></figcaption></figure>

Das Symbol zum Öffnen der Bildschirmtastatur kann unten rechts an der Taskleiste fixiert werden.


# Dokument zum Download

{% file src="/files/aJrfkShKABmevbcCu2tq" %}

Das Dokument enthält die Kapitel Tablet einrichten und GNSS Antennen einrichten.

**Bitte beachten** Sie, dass Sie auch einzelne Unterkapitel als PDF ausdrucken können.&#x20;

Öffnen Sie das gewünschte Unterkapitel und klappen Sie dann über den Button "Kopieren" in der rechten Spalte rechts oben auf der Seite die Funktionen auf.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F27rOnlvZxFUg63YV9daT%2Fimage.png?alt=media&amp;token=d7dec923-06b2-41e7-952c-e44eb57d9ba0" alt=""><figcaption></figcaption></figure>

Sie finden dort verschiedene Optionen. Wählen sie nun "Als PDF exportieren aus".

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FfTm9CtrM600C1LvQff5A%2Fimage.png?alt=media&amp;token=ce33ce6d-3bbe-46d4-b55d-6b7498f52df5" alt=""><figcaption></figcaption></figure>


# GNSS Antenne einrichten

## Voraussetzungen

### Modul

Modul **M-FX GNSS** **Steuerung frox** oder **M-FX GNSS Zeno**&#x20;

### **KIVID Feld Treiber**

Um mit einer GNSS-Antenne messen zu können, muss der entsprechende Treiber im Ordner C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\KIVIDFeld\gnss installiert sein. Es können mehrere Treiber installiert sein.&#x20;

* leica\_owi.exe
* nmea.exe
* Trimble\_GNSS.exe
* stonex\_GNSS.exe
* sokkia\_gnss.exe
* und andere

### Leica Zeno Connect

* Bei den Leica-Antennen (GG03, GG04, GG04+, FLX100 und FLX100 plus) muss außerdem die Software Leica Zeno Connect installiert und lizenziert sein.

### NMEA Treiber

Modul **M-FX NMEA**

Für Antennen, die nicht über einen KIVID Feld Treiber angebunden werden können.

## Korrekturdatendienst

Durch die Nutzung von vier Satellitensystemen (GPS, GLONASS, Galileo und Beidou) wird bei möglichst freier Sicht zum Himmel eine gute Genauigkeit erreicht. Für genaue Messungen im cm-Bereich sind zusätzlich Korrekturdaten notwendig. Für den Empfang von Korrekturdaten in Echtzeit ist ein mobiler Internetempfang Voraussetzung.

Das GNSS-Signal durchläuft auf dem Weg vom Satelliten zum Empfänger die Erdatmosphäre. Da sich die Atmosphäre ständig ändert, ergeben sich Veränderungen in der Laufzeit des Signals. Um diese Fehler herauszurechnen, werden Stationen mit bekannten Koordinaten (Referenzstationen) genutzt. Die sich aus den Referenzstationen ergebenden Korrekturdaten führen zu einer Verbesserung der Genauigkeit bis in den cm-Bereich.

Für die Nutzung der Korrekturdaten gibt es verschiedene Anbieter. Bitte wenden Sie sich an den von Ihnen gewünschten Korrekturdatendienst, um einen Zugang zu erhalten. Informationen zu verschiedenen Anbietern finden Sie [hier](/tipps-aus-der-praxis/korrekturdatendienste).


# Handbücher GNSS Antennen

## Leica GS05

{% file src="/files/YGU31tF5IaiIAShVT8Ef" %}

{% file src="/files/aGZglW6oTnEvlIEceVc6" %}

## Leica FLX100

{% file src="/files/0Wz9cxCzB5ZO2GGX2TNG" %}

{% file src="/files/B5J0fZURrmqyHBvVdTEx" %}

## Leica FLX100 plus

{% file src="/files/0sR2JE0GgTs64rIsQL6P" %}

{% file src="/files/ZBlziXBExgB9rR2Vaif1" %}

## Leica GG04 plus

{% file src="/files/oJ6WnkSHPSWZuuth8bLv" %}

{% file src="/files/IlVr4pewwEDT2ia8SUXn" %}

## Leica GS18

{% file src="/files/OPb5K3elbCuNuKydCkL2" %}

{% file src="/files/rrY7TJkm1DOpFqV7of5X" %}


# Verbindung über GNSS Steuerung frox

Modul **M-FX GNSS Steuerung frox**

Eine Verbindung zur Antenne kann über verschiedene KIVID Feld Treiber hergestellt werden.&#x20;

Die entsprechenden GNSS Treiber liegen in folgendem Verzeichnis.

C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\KIVIDFeld\gnss

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FEUPvBm6MEKDR0a21N0Xh%2Fimage.png?alt=media&amp;token=62f81dab-1565-4462-a12e-eeff4015255c" alt=""><figcaption></figcaption></figure>

Bitte lesen Sie zur Einrichtung und Verwendung einer Antenne auch im KIVID Feld Handbuch nach. Sie finden dieses in FX Survey im Menü Hilfe / KIVID Feld.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FYt50nqmqnrIIELFRcZM5%2Fgrafik.png?alt=media&amp;token=12c50026-4a20-4ce4-b115-663334bd4d9b" alt=""><figcaption></figcaption></figure>

Sie gelangen direkt zum KIVID Feld Handbuch und können dort über den Button "Suchen" nach Schlüsselwörtern suchen, wie zum Beispiel nach den Treibernamen.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/gujRPuwFBmEYyUYdVof0/image.png" alt=""><figcaption></figcaption></figure>

Für alle Antennen, die über einen KIVID Feld Treiber angebunden werden, muss in FX Survey im Menü Programmeinstellungen / GNSS unter Receiver die Option GNSS Steuerung frox ausgewählt werden. Es werden hier beispielhaft die Anbindungen über die Treiber LEICA OWI und NMEA beschrieben.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FsussQxlZi7lC01MlyyRl%2Fgrafik.png?alt=media&amp;token=74f34181-056e-4c27-a5b6-7fc2aec52ddd" alt=""><figcaption></figcaption></figure>

## Einrichtung im Treiber LEICA OWI

Die Einrichtung von GNSS Antennen kann über unterschiedliche KIVID Feld Treiber erfolgen.&#x20;

Für die Antennen GS14, GS15, GS16, GS18T, GS18I  von Leica Geosystems wird der LEICA OWI Treiber genutzt.

### Treiber starten

Öffnen Sie die leica\_owi.exe durch Doppelklick unter folgendem Verzeichnis:

C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\KIVIDFeld\gnss

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FFStYdxls5oKoUGThJIo7%2Fimage.png?alt=media&amp;token=76b36780-4191-4130-b019-81ee9d8df16e" alt=""><figcaption></figcaption></figure>

Der Treiber öffnet sich.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/PCCJfpDQ2yDLf05P9l7N/image.png" alt=""><figcaption></figcaption></figure>

### Antenne definieren

Klicken Sie im Menü Gerät auf Gerät.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/9U1vk2fDAEM8LztCxMmD/image.png" alt=""><figcaption></figcaption></figure>

Hier kann ein neues Gerät definiert werden. Klicken Sie dazu auf "Neues Gerät definieren" und geben dort den gewünschten Namen für die Antenne ein und bestätigen Sie mit \<OK>, um zurück zum Menü Gerät zu kommen.&#x20;

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/jthzZa8CYc8FjgNPDhEv/image.png" alt=""><figcaption></figcaption></figure>

### Antenne konfigurieren

Wählen Sie im Menü Gerät die Option Konfiguration aus.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/KFsVJOjLKTlzrhdsIGac/image.png" alt=""><figcaption></figcaption></figure>

Das Konfigurationsfenster öffnet sich.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FJHhrw15uKDGFLLEkCcCX%2Fimage.png?alt=media&amp;token=252313e0-8ebe-40ac-b5c6-395902fe288c" alt=""><figcaption></figcaption></figure>

Tragen Sie unter Anschluss die Bluetooth ID der Antenne ein. Die Bluetooth ID finden Sie über die Blu

C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\KIVIDFeld

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FMEVMB7V3pKj72Cc2flq5%2Fimage.png?alt=media&amp;token=ace815b4-d7aa-4e1e-90c1-65f6906839b7" alt=""><figcaption></figcaption></figure>

Zunächst muss die Verbindung zwischen dem Außendienstrechner und der GNSS-Antenne per Bluetooth aufgebaut werden. Dafür sind folgende Schritte notwendig:

* Sicherstellen, dass Bluetooth am Rechner eingeschaltet ist.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/1Hu53u3ouEzqNVOY4CwP/image.png" alt=""><figcaption></figcaption></figure>

* GNSS-Antenne einschalten. Bitte lesen Sie dazu in der Betriebsanleitung ihrer Antenne nach.
* Das Programm Bluetooth.exe im Verzeichnis&#x20;

Wenn sich das Fenster öffnet, wird automatisch nach Geräten in der Nähe gesucht. Gekoppelte Geräte werden immer angezeigt. Über den Button "Geräte suchen" kann die Suche manuell gestartet werden.&#x20;

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/UrdEsUPzmQN3a7bMJJFr/image.png" alt=""><figcaption></figcaption></figure>

* Die entsprechende Antenne wählen (wird blau unterlegt).
* Button "Geräteadresse kopieren" klicken. Die Adresse wird in die Zwischenablage kopiert. Später brauchen wir die Adresse, um sie im Treiber einzutragen.

Eine Koppelung mit dem WIN Betriebssystem ist nicht zwingend nötig, wir empfehlen die Verbindung ohne Koppelung rein über Bluetooth. Dies hat den Vorteil, dass die Datei, die bei der Anbindung der Instrumente geschrieben wird, auf andere Rechner kopiert werden kann. Eine Einrichtung der Messgeräte muss dann dort nicht mehr erfolgen.

* Im Konfigurationsfenster fügen Sie die gespeicherte Geräteadresse in das Feld "Anschluss" über Strg V ein. Wenn Ihre Antenne zuvor gekoppelt wurde, so beginnt die Bluetooth Adresse unter Anschluss mit BTS. Wurde die Antenne ungekoppelt verbunden, so beginnt die Adresse mit BTSU.&#x20;

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/I1DLs2pF20vunTqG3IAT/image.png" alt=""><figcaption></figcaption></figure>

* Bei "global" darf kein Haken gesetzt sein.&#x20;
* Weitere Angaben wie z.B. Baudrate, Datenbits... sind antennenspezifisch und können dem KIVID Feld Handbuch entnommen werden.&#x20;
* Speichern Sie anschließend Ihre Eingaben mit \<OK>.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/ZM0pUP2iGdKr2JviJDqF/image.png" alt=""><figcaption></figcaption></figure>

* Alle Geräte, die über den Treiber verbunden werden, werden in die Datei messgeraet.ini im Ordner \
  C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\KIVIDFeld\gnss geschrieben. Wurden die Antennen ungekoppelt verbunden, so kann die Datei messgeraet.ini auf andere Rechner kopiert werden. Die Antennen müssen dann auf diesem Rechner nicht mehr über den Treiber eingerichtet werden.&#x20;

* Wenn ein Haken bei "Dialog Instrument bei Verbindung" gesetzt wird, dann öffnet sich das Menü Gerät / Instrument bei Verbindung automatisch. Siehe dazu weiter unten.

* Wenn ein Haken bei "Abschalten bei Verbindungsende" gesetzt wird, dann schaltet sich die Antenne aus, sobald  die Verbindung zu FX Survey beendet wird.

* Im Menü Gerät wählen Sie nun Aktiv aus, um die Antenne zu aktivieren.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/LSoUJSV3DORMdDuVtUHD/image.png" alt=""><figcaption></figcaption></figure>

* Die Verbindung wird hergestellt. Es kommen die Hinweise – Prüfe Verbindung – System Initialisierung – Kommunikation wird aufgebaut, etc. Der Vorgang dauert bei korrekten Einstellungen wenige Sekunden. Ist die Antenne aktiviert, so werden im Treiberfenster die von der Antenne empfangenen Werte angezeigt.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/RRkMtTB03qmNTq9QOwoP/image.png" alt=""><figcaption></figcaption></figure>

* Über das Menü Gerät / Instrument können die Messparameter eingestellt werden (Schrägmessung, Stabhöhe, Messintervall, Trafo, Satellitensysteme, etc.). Das Menü Gerät / Instrument öffnet sich automatisch, wenn im Menü Gerät / Konfiguration bei "Dialog Instrument bei Verbindung" ein Haken gesetzt wird.&#x20;

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/uMdilnCeGhFIkErsAlKh/image.png" alt=""><figcaption></figcaption></figure>

* Bitte lesen Sie zu den Einstellungen für die Schrägmessung mit der GS18 im Kapitel [Schrägmessung](/messen-mit-gnss/schragmessung) nach.
* Einstellung bei Libelle "keine".

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/LXUvgDYkFQIL2SAWgAno/image.png" alt=""><figcaption></figcaption></figure>

* Sollten Sie mit einer Leica Antenne GS 14/15/16/18 T oder 18 I arbeiten und für die Verschiebung oder die Undulation Werte über den Korrekturdatendienst empfangen, dann muss dort ein Haken gesetzt werden ("Verschiebung auswerten" oder/und "Undulation auswerten"). Zusätzlich muss ein Haken bei "RTCM Auto-Koordinatensystem" gesetzt werden. Vorraussetzung für den Empfang dieser Werte ist eine Speicherkarte in der Antenne. Dort werden die Werte zwischengespeichert. Damit dies erfolgt, muss der Haken bei "Punkte nicht im Gerät speichern" entfernt werden.
* Bitte informieren  Sie sich bei Ihrem Korrekturdatendienst, ob dieser Werte für Verschiebung und Undulation anbietet. Alternativ kann auch ein Verschieberaster direkt auf der Speicherkarte in der Antenne abgelegt werden.&#x20;
* Werte für die Verschiebung bzw. ein Verschieberaster wird nur benötigt, wenn mit GK (Gauß-Krüger) gearbeitet wird.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/zWhdPyaxK9kIFRbDCMNO/Screenshot%20(1375).png" alt=""><figcaption></figcaption></figure>

## Einrichtung im Treiber NMEA

Die Einrichtung von GNSS Antennen kann über unterschiedliche KIVID Feld Treiber erfolgen.&#x20;

Für Leica Zeno Antennen (FLX100plus, GG04), die über den Receiver Steuerung frox genutzt werden sollen, erfolgt die Einrichtung über den NMEA Treiber.

### Antenne koppeln

Zunächst wird die Antenne über Bluetooth gekoppelt.&#x20;

### Zeno Connect einrichten

Für die Einrichtung in Zeno Connect lesen Sie bitte die Kapitel [Verbindung über Leica Zeno Connect](/gnss-antennen-einrichten/verbindung-uber-leica-zeno-connect-3.x) und [Einrichtung in Leica Zeno Connect](/gnss-antennen-einrichten/korrekturdatendienst-einrichten/einrichtung-in-leica-zeno-connect-3.x).

### Treiber einrichten

Öffnen Sie die nmea.exe durch Doppelklick unter folgendem Verzeichnis:

C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\KIVIDFeld\gnss

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FQ6dH614uTvYSE9klSOBD%2Fimage.png?alt=media&amp;token=90621bbc-dbcd-4fe8-b620-83a30a69a79c" alt=""><figcaption></figcaption></figure>

Der Treiber öffnet sich.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FJAQaf981Tfdt3lyzEePp%2Fimage.png?alt=media&amp;token=c471313a-6306-4ded-b049-dfcd7b0cf1bc" alt=""><figcaption></figcaption></figure>

### Antenne definieren

Klicken Sie im Menü Gerät auf Gerät.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FiM09uosp5kVRsddMzhNu%2FScreenshot%20(312).png?alt=media&amp;token=5b42cf39-cd0a-424c-a047-c22e4ef03282" alt=""><figcaption></figcaption></figure>

Es öffnet sich folgendes Fenster. Klicken Sie auf "Neues Gerät definieren" und tragen Sie einen Namen für Ihre GNSS Antenne ein. Bestätigen Sie anschließend mit \<OK>.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FQOhspIKB1mZbP2lF3Cwa%2Fimage.png?alt=media&amp;token=cc578617-2ae6-4a26-8451-8a400d35fb98" alt=""><figcaption></figcaption></figure>

### Antenne konfigurieren

Klicken Sie im Menü Gerät auf Konfiguration.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F3Ik7s9bjJtyyBtaXNrTK%2Fimage.png?alt=media&amp;token=187521b5-2c7b-4375-b279-06c04532af9f" alt=""><figcaption></figcaption></figure>

Tragen Sie unter Anschluss COM66 ein und bestätigen Sie mit \<OK>.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fqx3wae88m7RbUY2m6bBU%2Fimage.png?alt=media&amp;token=15b374f4-43d1-4ffb-ac4c-a6f880683528" alt=""><figcaption></figcaption></figure>

### Antenne in Zeno Connect verbinden

#### Zeno Connect 3.5

Die Antenne wird zunächst über Zeno Connect über das Satellitensymbol ganz links in der Werkzeugleiste verbunden.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fb73yY13JCXw7EkgCTxCo%2Fimage.png?alt=media&amp;token=f88376aa-c1b8-4c1d-80af-7eadb50a0ded" alt=""><figcaption></figcaption></figure>

Der Korrekturdatendienst wird beim Verbinden der Antenne automatisch in Zeno Connect angewählt.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FmZNJMpNyNE2xGmPJ8VmZ%2Fimage.png?alt=media&amp;token=ffa3e2e3-c5f4-4e1a-898f-2a94bfe6af1e" alt=""><figcaption></figcaption></figure>

In FX Survey wird die Antenne nun über die GNSS Leiste verbunden.

#### Zeno Connect 4.x

In den erweiterten Bluetooth Einstellungen, kann eingesehen werden, welcher COM Port


# Verbindung über GNSS NMEA

Modul **M-FX GNSS NMEA**

Das Modul M-FX GNSS NMEA läuft ohne Kivid Feld Treiber.

Für alle Antennen, die über den NMEA Treiber angebunden werden, muss in FX Survey im Menü Programmeinstellungen / GNSS unter Receiver die Option NMEA ausgewählt werden.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fi0hfthnrba5b9GtYL5CN%2FScreenshot%20(762).png?alt=media&amp;token=6243e4a0-914d-407d-8633-1f27fc88c069" alt=""><figcaption></figcaption></figure>

Die Verbindung der Antenne zu FX Survey erfolgt über einen COM Port. Die GNSS Antenne muss NMEA Daten per Bluetooth senden.&#x20;

Zunächst wird die Antenne per Bluetooth in Windows gekoppelt. Dabei wird ein COM Port vergeben. Den COM Port in den Programmeinstellungen unter dem Reiter GNSS FX Survey eintragen.

Der Korrekturdatendienst wird über die Antenne definiert.

&#x20;


# Verbindung über Happy Survey

Modul **M-FX GNSS NMEA**

Das Modul M-FX GNSS NMEA läuft ohne Kivid Feld Treiber.

Für Antennen von Happy Survey, die über den NMEA Treiber angebunden werden, muss in FX Survey im Menü Programmeinstellungen / GNSS unter Receiver die Option Happy Survey ausgewählt werden.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FX4WvQCFTVwlsD3YnCAm1%2FScreenshot%20(1053).png?alt=media&amp;token=564c7a50-9bbd-4271-8b3a-67f7cba46290" alt=""><figcaption></figcaption></figure>

Zunächst wird die Antenne per Bluetooth in Windows gekoppelt. Dabei wird ein COM Port vergeben. In den Bluetooth-Einstellungen kann überprüft werden, welcher Port genutzt wird.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FBzzupDvDx54nPdw6AUUc%2Fimage.png?alt=media&amp;token=92272379-8d45-4c39-92d6-6b3429581b65" alt=""><figcaption></figcaption></figure>

Öffnen Sie in FX Survey über das Menü GNSS die Option "Einstellungen: Happy Survey".

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FF2UMcwibnnCwHx1KgDDC%2FScreenshot%20(1054).png?alt=media&amp;token=a0c26c1d-e539-4347-98e6-ec49369950cf" alt=""><figcaption></figcaption></figure>

Tragen Sie nun den COM Port in der Zeile Anschluss ein.&#x20;

Unter Schrägmessung wählen Sie bitte "Ja" in der Zeile aktiv, wenn Sie die Antenne im Schrägmessmodus nutzen möchten.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FaXnn3dbkAwGjG2rttywp%2Fimage.png?alt=media&amp;token=6e576edb-b5bd-40b6-af51-b8afce259bd2" alt=""><figcaption></figcaption></figure>

Verbinden Sie nun die Antenne in FX Survey über das Antennensymbol in der GNSS Leiste.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FY2azOUXgWE9fAx6a0hju%2Fimage.png?alt=media&amp;token=37bfc7ed-e012-482a-9970-f94a4259e1d7" alt=""><figcaption></figcaption></figure>

Es öffnet sich folgendes Fenster.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FyOenFvGEzISonBjhPgb2%2Fimage.png?alt=media&amp;token=3fc6ef92-9593-41c3-a558-e3d90ccdaa83" alt=""><figcaption></figcaption></figure>

Bitte bestätigen Sie das Fenster mit \<OK>. Es öffnet sich ein Fenster, in dem die Transformationsparameter festgelegt werden können.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F6xdTe9UiPsatLKuIw2Aq%2Fimage.png?alt=media&amp;token=843f143c-5c14-43ec-8fb3-5505be748ed3" alt=""><figcaption></figcaption></figure>

Der Korrekturdatendienst wird über die Antenne definiert.


# Verbindung über Leica Zeno Connect 3.x

Modul **M-FX GNSS Zeno**

## Leica Zeno Connect starten

Für die Verbindung Ihrer Antenne über Zeno Connect öffnen Sie zunächst das Programm Zeno Connect über einen Doppelklick auf das entsprechende Icon auf Ihrem Desktop.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/Ug578lnP4NXXI5O0wYht/image.png" alt=""><figcaption></figcaption></figure>

Das Starten des Programms nimmt ein paar Sekunden Zeit in Anspruch.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FVFVzHloNUvojuuIZ1P4A%2Fimage.png?alt=media&amp;token=2b69c554-e2de-4730-9f15-3a6ee721eeb3" alt=""><figcaption></figcaption></figure>

## Aufbau der Menüleiste

Die Menüleiste in Zeno Connect ist folgendermaßen aufgebaut.

Bei nicht verbundener Antenne:

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FxzUW0snbCnLoNx29mcZ6%2Fimage.png?alt=media&amp;token=4a03baff-76af-4361-9dd9-83626cbda473" alt=""><figcaption></figcaption></figure>

Bei verbundener Antenne ohne Korrekturdatendienst:

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FM1IOmlItxOGVIHGrhmqU%2Fimage.png?alt=media&amp;token=8b5a9363-bb0f-463b-90bf-b5aa93154653" alt=""><figcaption></figcaption></figure>

Bei verbundener Antenne mit Korrekturdatendienst:

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FrZxf8saKoSrT9n33NvMW%2Fimage.png?alt=media&amp;token=15b450d5-27ae-4ae0-9710-32f2159b71bc" alt=""><figcaption></figcaption></figure>

![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FidLvaJuwvkYj8tnf1OlP%2Fimage.png?alt=media\&token=157b2d6e-5f6b-4ea3-b34e-824215c82655) Antenne aktivieren

![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FJseuE0DJDS7XhwTiHgvi%2Fimage.png?alt=media\&token=7c935bbc-b188-4813-9a26-94fba46786ed) Antenne deaktivieren

&#x20;![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FvdxSc82SlnjRcPCaNwMy%2Fimage.png?alt=media\&token=a26c645f-0dfe-41c5-bd79-9e068cea5a29) RTK verbinden

![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FaHmRHn9l1iKITUMJehlO%2Fimage.png?alt=media\&token=20bc05b9-9887-4c01-92cf-9558ec1194b3) RTK trennen

![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F4d4S9bxuQtQP7TkeCFqJ%2Fimage.png?alt=media\&token=56dc81da-95fc-428f-85f8-b3896271931f) Rohdatenaufzeichnung

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FAe7jcfGrGeDcxNyvDqwH%2Fimage.png?alt=media&amp;token=2e0dbe22-29c8-40c0-8157-5bffd7bc3b3a" alt="" width="320"><figcaption></figcaption></figure>

![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FtPIg3W99trdGkwk6lwmA%2Fimage.png?alt=media\&token=643ce2af-14a7-45dd-b80d-43896537ac59) Status-Leiste anzeigen

Sollte das Menü nicht zu sehen sein, so kann das Fenster angeklickt und größer gezogen werden.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FPniLGvLmzcY2SL9gEA1k%2Fimage.png?alt=media&amp;token=ad00758d-50e6-46aa-bdc6-e4e078c6b13c" alt=""><figcaption></figcaption></figure>

Ist nur die Menüleiste zu sehen, so kann das Fenster über ![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FLFTS46I9Z0maAifUIReB%2Fimage.png?alt=media\&token=bad75551-1391-4846-bcee-e89b178036a0) erweitert werden.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FskYdOpqE6lzuvPXQpVZS%2Fimage.png?alt=media&amp;token=9b8f97cb-98fa-4c15-acc1-bb3b9a64cd68" alt=""><figcaption></figcaption></figure>

Es wird dann auch die untere Zeile angezeigt.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fhwf1LR4BTkKFuzw2LvIC%2Fimage.png?alt=media&amp;token=0c956a0b-c01a-4042-94e0-2273678afcbd" alt=""><figcaption></figcaption></figure>

![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FVxFbzkd3SHCiZWRfabXc%2Fimage.png?alt=media\&token=c19239ac-c3bc-4732-bd17-e64f42516cf0) Einstellungen (siehe unten)

![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FWk7cbQZwfMISlnpi9AOS%2Fimage.png?alt=media\&token=91341356-1755-4a04-92a1-38168e15551a) Symbolgröße, Über Zeno Connect

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FrZAfpFfGnHqbrINFkITa%2FScreenshot%20(830).png?alt=media&amp;token=b77394e7-51f0-4b6f-97db-704c2a571410" alt=""><figcaption></figcaption></figure>

Symbolgröße

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F9LlBTxEIKfA5Lvk12eqq%2FScreenshot%20(831).png?alt=media&amp;token=cbef8f9c-2545-408f-974b-7938932a1052" alt="" width="440"><figcaption></figcaption></figure>

Über Zeno Connect

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FXMPpGdVxI8nROdVd2UX3%2Fimage.png?alt=media&amp;token=2e43e0fe-c6dd-46b3-b52a-e39fc51cfa8a" alt=""><figcaption></figcaption></figure>

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FLm7xUSOU5qhs5SN5to4o%2Fimage.png?alt=media&amp;token=cc4c39c5-d555-4d53-b51e-f30e32aa4a48" alt="" width="479"><figcaption></figcaption></figure>

## Statusleiste von Zeno Connect&#x20;

Bei verbundener Antenne ohne Korrekturdatendienst:

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FM1IOmlItxOGVIHGrhmqU%2Fimage.png?alt=media&amp;token=8b5a9363-bb0f-463b-90bf-b5aa93154653" alt="" width="414"><figcaption></figcaption></figure>

Bei verbundener Antenne mit Korrekturdatendienst:

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FE5my1xTpRZBzXGkjSJTq%2Fimage.png?alt=media&amp;token=9e8a5d5d-cfda-437b-9b4d-88cffea84c29" alt="" width="414"><figcaption></figcaption></figure>

Durch die Korrekturdaten verbessert sich die Genauigkeit bis auf 2 cm.

\
![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F6gdAS2G1yaxIFysa64O1%2Fimage.png?alt=media\&token=3338ee62-d285-4544-b578-903898181a66) ![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F3kM0NDwCckX85mtc8D4q%2Fimage.png?alt=media\&token=24662ef8-42d8-41cf-8b11-558222a83479)\
Genauigkeit mit Symbol und Zahl (Je kleiner der Kreis am Fadenkreuz, desto höher die Genauigkeit)

![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fd31CflSH3qjcQAtXr35H%2Fimage.png?alt=media\&token=d32f61ce-eb7f-499e-b5c2-cc0fbb181207) Anzahl der Satelliten

![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Ff6UF7s40dSqwSQM5M33s%2Fimage.png?alt=media\&token=b1890152-367a-41a9-9a13-1ddc220c4d8d) Anzahl der Satelliten der verschiedenen Systeme (G = GPS, R = Glonass, A = Galilei, B = Beidou).

&#x20;![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FtDq9UCHL7linaUuVrmHN%2Fimage.png?alt=media\&token=2586df2e-07ae-4944-830a-67282ad9667b) Symbol für die verbundene Antenne

## Einstellungen in Leica Zeno Connect

Klicken Sie nun auf das Zahnrad ![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/8GoNH6vUywlg4qeNhrEJ/image.png), um die Einstellungen zu öffnen.&#x20;

### **Der Reiter „Antennen“**

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FCPDk9sCfYkqRAdftoWwW%2Fimage.png?alt=media&amp;token=cb2002a6-7b0b-4b3c-812a-07fec3334a1a" alt=""><figcaption></figcaption></figure>

* Leica-Zeno Antenne durch Anklicken auswählen
* Minimalen Elevationswinkel angeben. Der Elevationswinkel gibt an, wie flach ein Satellit am Horizont stehen darf, um noch in die Berechnung einzufließen.&#x20;
* Die Antenne wird dann anschließend per Bluetooth gesucht und als Koppelung eingetragen. Eine zusätzliche Koppelung über das Betriebssystem ist nicht zwingend nötig, kann aber vorgenommen werden.

### **Der Reiter „Koord. System“**

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FJ2cw1foTpj6783vVYWZf%2Fimage.png?alt=media&amp;token=f57872ae-0013-45d4-b725-47f9e57863c4" alt=""><figcaption></figcaption></figure>

#### Name

Einstellung des im Projekt genutzten Koordinatensystems (Name). Über das Ordnersymbol auf der rechten Seite kann eine Liste zur Auswahl geöffnet werden.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FkqKm3JpgILfFLX9XDTyh%2Fimage.png?alt=media&amp;token=d63d1060-d475-4edc-a204-34cc4a2a6383" alt=""><figcaption></figcaption></figure>

#### Transformation

Bei Auswahl eines Koordinatensystems wird automatisch eine Transformation ausgewählt. Durch Klick auf den Stift am rechten Rand kann die Transformation bearbeitet werden. Die Transformation wird zum Koordinatensystem gespeichert.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FduFoOQQcg5eiJz8cVrep%2Fimage.png?alt=media&amp;token=65dbacc6-6951-44ae-8789-837f537a92d9" alt=""><figcaption></figcaption></figure>

#### Geoidmodell

Für eine Genauigkeit von 1 bis 2 cm in der Höhe (je nach Antenne) wird eine .GEM-Datei benötigt (z.B. GCG2016.GEM oder GCG2016v2023.GEM). Bitte lesen Sie dazu das Kapitel [Geoidmodelle](/tipps-aus-der-praxis/geoidmodelle). Hinterlegte Geoidmodelle können über das Ordnersymbol am rechten Rand ausgewählt werden.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FcHxKgmT31HuPpIwlPVDR%2Fimage.png?alt=media&amp;token=5f9f6be2-2ea9-4ac2-9685-197e8b882617" alt=""><figcaption></figcaption></figure>

#### LSKS Modell

Bei GK oder DBRef Systemen benötigen Sie unter Umständen ein LSKS Modell (NtV2 Raster) oder eine 7 Parameter Transformation.

### Der Reiter "Echtzeit"

Hier wird der Korrekturdatendienst eingerichtet. Siehe Kapitel [Einrichtung in Zeno Connect](/gnss-antennen-einrichten/korrekturdatendienst-einrichten/einrichtung-in-leica-zeno-connect-3.x).

### **Der Reiter „NMEA“**

Hier wird festgelegt in welchem Zeitintervall die Parameter aktualisiert werden sollen.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FquhbGlkSiHc3EmGq1vvz%2Fimage.png?alt=media&amp;token=d35cf0b6-087c-4af8-b8cc-5310c73b1b6d" alt=""><figcaption></figcaption></figure>

#### Parameter

**GGA:** Uhrzeit, GNSS-Verfahren, Position, Höhe, HDOP, Korrekturdatenalter, ID der Referenzstation

**GSA:** Aktive Satelliten, HDOP, VDOP, PDOP

**GST:** Qualität der Position und Höhe

**GSV:** Satellitenpositionen

**GGQ:** Qualität 3D (LEICA Geographic Position with CQ)

**LLQ:** Mit dem Wert LLQ können Sie die Anzahl der Epochen pro Sekunde regeln (1s = 1 Epoche pro Sekunde / 0,2s = 5 Epochen pro Sekunde / max. 20 Epochen pro Sekunde bei einer 20 Hz Antenne wie der GG04+ und 10 Epochen pro Sekunde beim FLX100)

#### Zeitintervall

Alle Ausgabewerte sollten auf 1x pro Sekunde stehen, bei LLQ und LLK kann ein niedrigerer Wert eingestellt werden.

#### Ausgabe Port

Ausgabe Port ist immer COM66, dieser wird dann auch in FX Survey in den Programmeinstellungen GNSS eingetragen.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F3lnasQDTUUOnglne2WvL%2FScreenshot%20(835).png?alt=media&amp;token=9c35f5a6-1b5b-4899-8479-8876ce787af3" alt=""><figcaption></figcaption></figure>

Wenn Sie den ausgewählten Port markieren, können Sie über das Stiftsymbol am rechten Rand die Einstellungen zu dem COM Port bearbeiten.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FDQGIdlxeqjxkUPurOC0j%2Fimage.png?alt=media&amp;token=9d5a566b-fa52-447e-a38b-da866ca2c4da" alt="" width="481"><figcaption></figcaption></figure>

### Der Reiter "Daten-Ansicht

Hier werden die fließenden Daten angezeigt, es werden keine Einstellungen&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FHgDt3FLaCoxbNJckWTTH%2FScreenshot%20(38).png?alt=media&amp;token=74a495d2-d840-48f3-a551-3772f8b0f674" alt=""><figcaption></figcaption></figure>

Nun sind alle Einstellungen erledigt, die „GNSS Einstellungen“ können geschlossen werden. Es kann mit der GNSS-Messung begonnen werden.&#x20;

Bevor Sie mit dem Messen beginnen, lesen Sie bitte welche [Einstellungen in FX Survey](/gnss-antennen-einrichten/receiverauswahl-in-fx-survey) vorgenommen werden müssen.

Alle wichtigen Informationen finden Sie noch einmal zusammengefasst als pdf.

{% file src="/files/d4IfSPm9fFDlSrIxuKfd" %}


# Umstieg auf das neue Leica Zeno Connect 4.x

In den folgenden Kapiteln finden Sie alle wichtigen Informationen zu der neuen Version von Leica Zeno Connect.


# Was ist neu in Zeno Connect

Die neue Version 4.x von Leica Zeno Connect ist da. Die Version 2025.4 von FX Survey haben wir bereits an die Nutzung des neuen Zeno Connect angepasst. Die FLX100 plus kann nun mit Schrägmessfunktion genutzt werden.

* **Nutzung der Schrägmessfunktion der FLX100 plus**
* **Neues Icon**&#x20;
* **Auflistung in der Liste der Apps unter Z**&#x20;
* **Neue Optik**

#### Neues Icon

Bisherige Version Zeno Connect 3.x

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FS5L7865KTkU8voW7j0Hw%2Fimage.png?alt=media&amp;token=d1406dec-6c0a-4312-afc8-1a6f60b504ed" alt=""><figcaption></figcaption></figure>

Neue Version Zeno Connect 4.x

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FadNf0iFtlOGrIp1FHoeZ%2Fimage.png?alt=media&amp;token=b5c09aec-c92d-44ae-b653-0d84a16300de" alt=""><figcaption></figcaption></figure>

#### Auflistung der Apps

Das neue Zeno Connect wird in den Apps nicht mehr unter Leica angezeigt, sondern direkt unter Zeno Connect.

Bisherige Version Leica Zeno Connect 3.5.1

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FnoiaNoe2jbBPUyZQJMzP%2FScreenshot%20(612).png?alt=media&amp;token=3d75c7e5-9e4d-4e6a-b516-63fd5968845a" alt=""><figcaption></figcaption></figure>

Neue Version Zeno Connect 4.x

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FCn4ABF8R82H5IVqNCixs%2FScreenshot%20(613).png?alt=media&amp;token=69c8086d-6339-4955-a62f-4fbec5f3b858" alt=""><figcaption></figcaption></figure>


# Wir erfolgt der Umstieg

Für den Umstieg auf die neue Version von Leica Zeno Connect sind folgende Schritte notwendig.

**Auf FX Survey 2025.4 updaten**&#x20;

Die Version wird Ihnen Mitte November über den Updater bereitgestellt.

**Zeno Connect downloaden**

Über den Microsoft Store steht Ihnen Leica Zeno Connect kostenlos zur Verfügung. Es wird keine Lizenz benötigt. Der Download wird im Kapitel [Leica Zeno Connect downloaden](/gnss-antennen-einrichten/umstieg-auf-das-neue-leica-zeno-connect-4.x/leica-zeno-connect-downloaden) beschrieben.

**Einstellungen in das neue Zeno Connect übernehmen**

Wie Sie Ihre Einstellungen am einfachsten von dem alten in das neue Zeno Connect übernehmen, lesen Sie im Kapitel[ Leica Zeno Connect einrichten.](/gnss-antennen-einrichten/umstieg-auf-das-neue-leica-zeno-connect-4.x/leica-zeno-connect-einrichten)


# Leica Zeno Connect downloaden

Über das Startsymbol ![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FC7lPfUkyQvhRPEHItfMQ%2Fimage.png?alt=media\&token=247db08f-3562-4e67-877a-e8272c6df34b) in Ihrer Taskleiste gelangen Sie zur Auflistung aller Apps.

Unter M finden Sie den Microsoft Store

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FLRRlsIsBM0BVjNgSaQ2e%2FScreenshot%20(751).png?alt=media&amp;token=8b1c8b9f-a13c-4cbe-bac6-2be8f34e4415" alt=""><figcaption></figcaption></figure>

Öffnen Sie den Microsoft Store über einen Doppelklick und geben Sie ganz oben in das Suchfeld "Zeno Connect" ein oder nutzen Sie den folgenden Link: <https://apps.microsoft.com/detail/9NGZGGWNZRBX?hl=neutral&gl=DE&ocid=pdpshare>

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FwIavdxPgm7NMdjSf3u0x%2Fimage.png?alt=media&amp;token=3480f651-b3e7-4d12-b03a-409303902368" alt="" width="563"><figcaption></figcaption></figure>

Klicken Sie auf die Kachel Zeno Connect und dann auf den Button \<Installieren>.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F1H975BJjhQ8ZKqGyBn9P%2FScreenshot%202025-11-06%20085814.png?alt=media&amp;token=5de2850a-3999-463f-a47a-6fd2c30dba39" alt="" width="563"><figcaption></figcaption></figure>

Der Button zeigt den Fortschritt der Installation an.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FePQ9mGoSJgSljnRGutst%2FScreenshot%20(756).png?alt=media&amp;token=923f6069-30ff-49cb-9e5f-454412c237ea" alt="" width="563"><figcaption></figcaption></figure>

Wenn die Installation vollständig ist, kann Zeno Connect über den Button >Öffnen> gestartet werden.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FicP8cY35bR8DxTdQHuUm%2FScreenshot%20(757).png?alt=media&amp;token=f8bb6f2b-049a-45a8-bfb2-6b21b67ce787" alt="" width="563"><figcaption></figcaption></figure>


# Leica Zeno Connect einrichten

## Das neue Zeno Connect einrichten

Das neue Leica Zeno Connect ist anders aufgebaut als bisher. Es wurde optisch an die Version für Android angepasst.

Im Folgenden werden alle Funktionen genau beschrieben.

### Allgemeine Geschäftsbedingungen annehmen

Beim ersten Öffnen der App müssen die Geschäftsbedingungen angenommen werden.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FNRpPtxVq5KUG4XPfO6zB%2Fimage.png?alt=media&amp;token=5b366809-0642-41ef-816c-2e057a96ad6d" alt="" width="331"><figcaption></figcaption></figure>

### Startfenster

Nach dem Annehmen der Geschäftsbedingungen gelangen Sie direkt zu folgendem Startfenster.&#x20;

| Neue Version                                                                                                                                                                                                                                             | Alte Version zum Vergleich                                                                                                                                                                                                                               |
| -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| <img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F9XfpxUYhxBcd3Dsxil72%2Fimage.png?alt=media&amp;token=41306522-ad5a-4266-9a1c-5fdd5c951257" alt="" data-size="original"> | <img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F3CbJCM5V42qGpVePa34L%2Fimage.png?alt=media&amp;token=8f4e1e70-2991-4af4-9329-64ce8ad660d7" alt="" data-size="original"> |

### Antennenhöhe

Die Antennenhöhe wird von FX Survey übernommen, sobald die Antenne mit FX Survey verbunden ist.&#x20;

**Bitte beachten:** Die Antennenhöhe wird ausschließlich in FX Survey angepasst!!! Eine Anpassung der Antennenhöhe in Zeno Connect wird nicht nach FX Survey übernommen.

Wenn in Zeno Connect eine Höhe eingetragen wird, so erfolgt eine Warnung, damit nicht vergessen wird, die Antennenhöhe in der Erfassungssoftware einzustellen.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FiK6MDyfk9M3RFWqNZlOP%2FClip4.png?alt=media&amp;token=cb9d9a3b-7c6e-4ca6-b88e-f27919a0c226" alt="" width="331"><figcaption></figcaption></figure>

### Koordinatensystem und Geoidmodell&#x20;

An dieser Stelle muss in Zeno Connect nichts eingestellt werden. Die Informationen über das Koordinatensystem und das Geoidmodell kommen aus FX Survey.

| Neue Version                                                                                                                                                                                                                                             | Alte Version zum Vergleich                                                                                                                                                                                                                               |
| -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| <img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FwbIa4U6Ka0S4GNTtpo4Z%2Fimage.png?alt=media&amp;token=67486015-7f7e-4d50-b4cb-aaef8607f31d" alt="" data-size="original"> | <img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Ft7xDhM07LbqyozgWH7Al%2Fimage.png?alt=media&amp;token=4f18e57f-0758-43bd-824f-29f8565e8745" alt="" data-size="original"> |

Es öffnet sich folgendes Fenster.&#x20;

| Neue Version                                                                                                                                                                                                                                             | Alte Version zum Vergleich                                                                                                                                                                                                                               |
| -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| <img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FdK6Ps5IVULCcM7MtvnFj%2Fimage.png?alt=media&amp;token=0bc06187-d903-4061-a5ce-f464c26244d0" alt="" data-size="original"> | <img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FyfHfH9FlZizS4UUVxnRs%2Fimage.png?alt=media&amp;token=0b87c1f8-dc78-42fc-b5ef-0adac10f0b83" alt="" data-size="original"> |

Wählen Sie den Button Geoidmodell. Es öffnet sich folgendes Fenster. Wenn Sie Zeno Connect das erste Mal nutzen, wird an dieser Stelle nur das Geoidmodell EGM2008 angezeigt.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FpEiLmH4TCMbFqoXED4Ks%2Fimage.png?alt=media&amp;token=f94a2245-e386-4181-8fe0-2135814c8fd1" alt="" width="329"><figcaption></figcaption></figure>

Klicken Sie nun auf das Plus Symbol unten rechts, um weitere Geoidmodelle zu laden.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FtgsMhAHTjQZmlwjHhRSf%2FScreenshot%20(1015).png?alt=media&amp;token=82d8d711-99ad-4c78-918c-2d8d3a060baa" alt="" width="319"><figcaption></figcaption></figure>

Wählen Sie unter Geoid hinzufügen die Option "Vordefiniertes Modell" aus.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FhV5eMb00yrlIy6zpCXTt%2Fimage.png?alt=media&amp;token=f59dfe4b-c7f5-4aff-97a3-4d7494298e72" alt="" width="331"><figcaption></figcaption></figure>

Nun klicken Sie auf die Option "Germany" und wählen im nächsten Fenster das angezeigte Geoidmodell aus.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FkzPDICoynmzKuwAYujnk%2Fimage.png?alt=media&amp;token=6b77a18a-5377-4147-8243-274e4e6145cf" alt="" width="331"><figcaption></figcaption></figure>

Das Geoidmodell steht dann zukünftig direkt zur Auswahl.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FsGoqzNtQD3seH7BJHDBy%2Fimage.png?alt=media&amp;token=35c04d2d-d7f2-482f-a13b-ac0239a46956" alt="" width="331"><figcaption></figcaption></figure>

## Einstellungen

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fh1GJaO0Tgiuq9dgGUYOj%2Fimage.png?alt=media&amp;token=e42ac5c9-5032-434c-ac1e-6494cab948d1" alt="" width="338"><figcaption></figcaption></figure>

Über den Pfeil nach rechts bei Einstellungen gelangen sie zur folgenden Seite.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fkw80T1hDeV6bxtmXs7Dd%2Fimage.png?alt=media&amp;token=08a672ec-5aa8-493f-82ca-3d4697777ae5" alt="" width="338"><figcaption></figcaption></figure>

### GPS

Hier wird der Korrekturdatendienst eingerichtet. Lesen Sie dazu bitte das Kapitel [Einrichtung in Leica Zeno Connect 4.x](/gnss-antennen-einrichten/korrekturdatendienst-einrichten/einrichtung-in-leica-zeno-connect-4.x).

Mit Klick auf GPS öffnet sich das folgende Fenster.&#x20;

| Neue Version                                                                                                                                                                                                                                                                             | Alte Version                                                                                                                                                                                                                                                                             |
| ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| <div><figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FyS8bsekQIdKhAPUMsAhY%2Fimage.png?alt=media&amp;token=b43300c5-965e-4981-91ea-2702d866f3f9" alt=""><figcaption></figcaption></figure></div> | <div><figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FN6ip6mmh8ldEw95OnHM7%2Fimage.png?alt=media&amp;token=2f9853b3-4e4d-4f81-bc37-eb16aa37b7ca" alt=""><figcaption></figcaption></figure></div> |

### Einheiten

Über den Button Einheit kann zwischen Meter, U.S. Survey Fuß und International Fuß gewählt werden.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FMKrMZLigcDZSknLwVVVb%2Fimage.png?alt=media&amp;token=f9093135-0820-4230-9cfb-b1c66005964d" alt="" width="338"><figcaption></figcaption></figure>

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F1p12p6sgjH65mdC9IHDG%2FScreenshot%20(607).png?alt=media&amp;token=bf2e1aa7-0c36-4847-befc-c677bef4b031" alt="" width="323"><figcaption></figcaption></figure>

### Über Zeno Connect

Der Button <Über> zeigt Informationen zu Zeno Connect an.

| Neue Version                                                                                                                                                                                                                                             | Alte Version                                                                                                                                                                                                                                                          |
| -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| <img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F95V5r4YtrrGWu19ibYGx%2Fimage.png?alt=media&amp;token=13a8f2b8-b9a1-402c-bb16-afad238c714f" alt="" data-size="original"> | <img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FG61GppVqkTfKnSbcSklE%2FScreenshot%20(785).png?alt=media&amp;token=4e90fc93-0d28-4d7a-b858-1dbd36cf716e" alt="" data-size="original"> |

Bei den Informationen besteht auch die Möglichkeit die Antenneninfo aufzurufen.<br>

| Neue Version                                                                                                                                                                                                                                             | Alte Version                                                                                                                                                                                                                                             |
| -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| <img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F9SWuyHoL9qNdQEkCp4sr%2Fimage.png?alt=media&amp;token=ebb3fc63-670e-4f7a-8375-57858e312dfd" alt="" data-size="original"> | <img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FjnG8j6waNVBZeSTKBOO6%2Fimage.png?alt=media&amp;token=82e31d0e-0c15-40b9-92fd-f0bf95d39170" alt="" data-size="original"> |

### Antenneninfo

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FIgZjHFniL0TJsniVAjuC%2Fimage.png?alt=media&amp;token=65116ee0-2d53-4cb1-909c-3735a674fb34" alt="" width="332"><figcaption></figcaption></figure>


# Antenne mit FX Survey verbinden

## Programmeinstellungen in FX Survey

In FX Survey wählen Sie für die in den Programmeinstellungen unter GNSS / Receiver für die Nutzung der FLX100 plus mit Schrägmessfunktion das entsprechende Leica Zeno Connect aus.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FJWrcTFwRzuLiSh0qv51Q%2FScreenshot%20(11).png?alt=media&amp;token=a0b69081-5d65-4099-938d-e8c9a72e8b02" alt=""><figcaption></figcaption></figure>

## Antenne mit FX Survey verbinden

Zum Verbindung der Antenne klicken Sie in der GNSS Leiste auf das Antennensymbol ganz links.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FHJQcWaTlOLf2KYve6vaS%2Fimage.png?alt=media&amp;token=8cf31542-c61c-4d70-8808-8b07618b8a37" alt=""><figcaption></figcaption></figure>

Wenn in dem Projekt noch nicht gemessen wurde, erscheint folgendes Fenster.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FHWnAXuRVPfRkOUHcqzz4%2Fimage.png?alt=media&amp;token=cd3a5023-a466-4e53-aeb4-11c8e555eab5" alt=""><figcaption></figcaption></figure>

**Zur Erläuterung:**\
Bei der Zeno Connect Version 3.x wird die Transformation aus Zeno Connect übernommen. Bei Nutzung des neuen Zeno Connect wird die Transformation von FX Survey übernommen.&#x20;

Bei Klick auf \<OK> öffnet sich das Fenster für die Transformation.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FlqIL9vAFvbipYDKOcjVT%2Fimage.png?alt=media&amp;token=cb7c4a3b-160a-4848-ae20-f9b711412286" alt=""><figcaption></figcaption></figure>

Bitte wählen Sie für die globale Transformation "Direkte Ausgabe ETRS89" aus.

Unter "Höhen ausgeben" kann ein Geoidmodell gewählt werden. Das Geoidmodell wird bei der Installation von FX Survey automatisch in folgendem Ordner abgelegt:

C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\FX Survey\GNSS

Nach Klick auf \<OK> öffnet sich Zeno Connect.

Wählen Sie zunächst eine Antenne aus der Liste aus.

| Neue Version                                                                                                                                                                                                                                             | Alte Version                                                                                                                                                                                                                                             |
| -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| <img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FwNBzq4ZM7rRMvSFyk8Xm%2Fimage.png?alt=media&amp;token=215b253b-9e46-4be6-bf34-bcb7b4d78e77" alt="" data-size="original"> | <img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F63Qd5hLI6QLXNemkMKFN%2Fimage.png?alt=media&amp;token=f9bbcf53-4f24-4abd-87d0-a51ca680149c" alt="" data-size="original"> |

Für die ausgewählte Antenne können nun die Antennennutzung und der Neigungssensor ausgewählt werden.

## Antennenhöhe

**Die Antennenhöhe muss in FX Survey eingestellt werden.** Die Höhe, die in FX Survey eingegeben wird, wird in Zeno Connect übernommen. Wird die Höhe in Zeno Connect geändert, so wird diese nicht in FX Survey übernommen.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FdvrLRyUXVxfBZsvm1L7i%2FScreenshot%202025-12-03%20104955.png?alt=media&amp;token=df4a7155-3a71-4664-b562-b8d229876acd" alt=""><figcaption></figcaption></figure>

## Antennen-Nutzung

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F2iYINVCpnbjdLQR8EO7W%2Fimage.png?alt=media&amp;token=4d84f09a-b923-4d02-9c67-ca5dff13728f" alt=""><figcaption></figcaption></figure>

Über den Pfeil am rechten Rand kann eine Auswahlliste geöffnet werden. Es zwischen folgenden Nutzungarten gewählt werden.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fbyz8ycVzrUUG9UHVwBnQ%2FScreenshot%20(825).png?alt=media&amp;token=b86120e1-c488-48d1-a6d3-863d877a4552" alt=""><figcaption></figcaption></figure>

Die Antennenreferenzpunkte unterscheiden sich je nach Nutzungsart.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FFdY3syS5A81ERk5TOVO0%2FScreenshot%20(825).png?alt=media&amp;token=980cccb3-1306-47da-b5c6-090989938c3d" alt=""><figcaption></figcaption></figure>

## Neigungssensor

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F6reTYWOmoUEqpzxzVteo%2Fimage.png?alt=media&amp;token=eda6ac08-fadc-4124-90fb-18c0051e9170" alt=""><figcaption></figcaption></figure>

Diese Funktion steht nur zur Verfügung, wenn eine Antenne ausgewählt wurde, die für Schrägmessung geeignet ist (zum Beispiel FLX100 plus tilt).

Über den Schieberegler wird der Neigungssensor aktiviert.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FrPFIlYg9pnYe2WVU1fVr%2Fimage.png?alt=media&amp;token=1f2479db-8000-4aa4-9fb6-192167a744ab" alt=""><figcaption></figcaption></figure>

## GPS Korrekturprofile

Das ausgewählte Korrekturdatenprofil wird angezeigt. Zur Einrichtung eines Korrekturdatenprofils lesen bitte im Kapitel [Leica Zeno Connect einrichten](/gnss-antennen-einrichten/umstieg-auf-das-neue-leica-zeno-connect-4.x/leica-zeno-connect-einrichten) nach.

## Verbundene Antenne

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F4knX68WUK2Fgif7NreJr%2Fimage.png?alt=media&amp;token=4b47467a-587e-4b3a-8856-67cbf444052a" alt=""><figcaption></figcaption></figure>

#### **Antenne**

In der ersten Zeile werden der Name der Antenne inkl. Seriennummer, der Akkuladezustand in Prozent und die Nutzungsart der Antenne angezeigt.

#### **Genauigkeit und RTK**

In der nächsten Zeile wird die Genauigkeit angezeigt, sowie Informationen zum Korrekturdatendienst. Zum Einrichten des Korrekturdatendienstes lesen Sie bitte das Kapitel [Korrekturdatendienst einrichten](/gnss-antennen-einrichten/korrekturdatendienst-einrichten/einrichtung-in-leica-zeno-connect-4.x).&#x20;

Zunächst ist die Genauigkeit sehr gering, während der die Verbindung zum Korrekturdatendienst aufgebaut wird.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FVEhyo9LS1iSM0K4ljO5X%2Fimage.png?alt=media&amp;token=125b368c-495d-477d-b065-9691937166e6" alt=""><figcaption></figcaption></figure>

Sobald die Korrekturdaten empfangen werden erhöht sich die Genauigkeit auf bis zu 2 cm in der Lage.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fk9LRgz78qiIP6bfB8HhE%2FScreenshot%202025-12-08%20093821.png?alt=media&amp;token=d769de92-f6d5-4fe8-9b18-1d33d4340a4c" alt=""><figcaption></figcaption></figure>

#### **Antennenhöhe**

**Bitte beachten: Die Antennenhöhe in FX Survey eingestellet werden muss.**

Ist eine Schrägmessantenne verbunden, werden in der gleichen Zeile Informationen über die Neigungskompensation und den Neigungswinkel angezeigt.&#x20;

#### **Neigungskompensation**

Ist die Neigungskompensation aktiv, so wird ein schräges Messinstrument angezeigt, mit einer farbigen Umrandung für die Qualität der Neigungskompensation.

Von Rot über Gelb...

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F9VRteT3jFXLeUxT7pC7F%2Fimage.png?alt=media&amp;token=b557ad9d-70e1-44aa-986b-1733cc3825b0" alt=""><figcaption></figcaption></figure>

...bis Grün

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FAd6j9PbQFK9RiFfyXwET%2Fimage.png?alt=media&amp;token=49deb4e6-52ae-4c50-854b-096d554be2c1" alt=""><figcaption></figcaption></figure>

Ohne Neigungskompensation&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FxNup9O5wCjMc4E5arEei%2Fimage.png?alt=media&amp;token=265cc01f-7640-4f69-80c2-57ab8490f405" alt=""><figcaption></figcaption></figure>

Bei der GS05 GNSS Antenne ist die Neigung auf 30 ° begrenzt. Werden diese 30° überschritten, so zeigt Zeno Connect bei der Neigungskompensation die Meldung "Limit überschritten" an.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fyywupqp0dWRFGJHUwuRU%2FScreenshot%20(191).png?alt=media&amp;token=9a74e3cc-2e13-4dd8-9783-d65d1a76259f" alt=""><figcaption></figcaption></figure>

#### **Neigungswinkel**

Die FLX100 plus mit Schrägmessfunktion erlaubt einen Neigungswinkel von bis zu 30°.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FbKbmFtuoAORPJSVRy9g0%2Fimage.png?alt=media&amp;token=d0b8a229-3430-46fe-973f-f915821eb484" alt=""><figcaption></figcaption></figure>

#### **Position**

Anschließend folgt die Position mit Breite und Länge.

#### **GPS**

Hier wird unter **Total** über die Gesamtzahl der verwendeten Satelliten informiert. Die Gesamtanzahl wird unterteilt nach **GPS** (GPS), **GLO** (GLONASS), **Gal** (Galileo), **Bei** (Beidou) und **QZS** (Quai-Zenit-Satelliten-System).

Das Quai-Zenit-Satelliten-System ist ein japanisches Satellitensystem, das sich noch im Aufbau befindet.

#### Koordinatensystem

Das ausgewählte Koordinatensystem wird angezeigt. Das Koordinatensystem muss mit dem Koordinatensystem des Projektes in FX Survey übereinstimmen.

## GNSS Leiste in FX Survey

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FfNbsKGxj4l5Si0dyduMz%2FScreenshot%20(172).png?alt=media&amp;token=1682fb8d-06f0-4f08-adbd-93d452415343" alt=""><figcaption></figcaption></figure>

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fhq6YeSxEZ9yDfTkHvAog%2Fimage.png?alt=media&amp;token=807439c8-f919-406d-8f95-858061cbdab6" alt=""><figcaption></figcaption></figure>

Die GNSS Leiste in FX Survey beinhaltet bei verbundener Schrägmessantenne zusätzliche Angaben.

#### GDOP Wert

Bei Nutzung des neuen Zeno Connect wird der GDOP Wert in der GNSS Zeile angezeigt.

**Bitte beachten:** \
Bei Nutzung der GNSS Antenne Leica GS05 steht der GDOP Wert mit der Zeno Connect Version 4.3 noch nicht zur Verfügung. Ab der Zeno Connect Version 4.4 wird auch für die Leica GS05 ein GDOP Wert angezeigt.

#### Schrägmessmodus

Befindet sich die Antenne nicht im Schrägmessmodus, so wird in der GNSS Leiste eine durchgestrichene Antenne angezeigt. Mit Klick auf den Button Aus kann der Schrägmessmodus aktiviert werden.

&#x20; ![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FO3U95YtGcgti8ZYwWK4x%2Fimage.png?alt=media\&token=bd754512-6da0-4161-9956-c4ce9ce8210b) keine Schrägmessung

&#x20;![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FAEgOlmi6x9yt6quCeGru%2Fimage.png?alt=media\&token=fc0fa9c5-fdd7-4e6e-b2a2-5d51ebfa519f) Schrägmessung aktiv

### &#x20;Qualität der Neigungskompensation

Die Prozentzahl steht für die Qualität der Neigungskompensation.&#x20;

Wird die Antenne nicht genug bewegt, sinkt die Qualität der Neigungskompensation. Die verringerte Qualität wird über  die folgenden Farben angezeigt.

0% bis 30% Rot ![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FSzZ9Mdb9ddB0kHAyi8se%2Fimage.png?alt=media\&token=17b0bb08-66bc-4abb-9c6d-d81540a18aa5)  ![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FeZ4nuaFtpLiASuUBEZsm%2FScreenshot%20\(806\).png?alt=media\&token=0130749d-1274-4fa3-b08d-a3fe5e81f508)

31% bis 60% Gelb ![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FXNALVevi81oyeWbHG6Wl%2Fimage.png?alt=media\&token=4874cf70-58c1-4cab-9d4c-8c0a25f86055)  ![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FRPVpk7Cmr5ugmUapxMiJ%2FScreenshot%20\(808\).png?alt=media\&token=a0a5e118-a4a5-4b8d-9f68-9b01f1a6a4ae)

61% bis 100% Grün ![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FzKw7m9dzPXdH1zCidpAC%2Fimage.png?alt=media\&token=aaaffbf0-caed-46cc-81fa-5545e9928ee6)  ![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FVJlVAuCg2Jey71whzd9P%2FScreenshot%20\(809\).png?alt=media\&token=b69c4e74-2dcc-4c54-b90b-30d9b12ff889)

Eine Messung ist bei jeder Qualität möglich. **Bitte achten Sie aber darauf, dass die Qualität möglichst bei 100% liegt.**&#x20;

#### **Schrägmessung mit der Leica GS05**

Wird die Neigungsbegrenzung von 30° mit einer GS05 überschritten, so zeigt die GNSS Zeile keine Werte mehr an.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F31LAtWuvWsFKwUjoZVgU%2FScreenshot%20(192).png?alt=media&amp;token=97c2f8b2-6822-44d6-a633-ec753240527d" alt=""><figcaption></figcaption></figure>

Sobald die Antenne wieder unter 30° geneigt ist, werden die Werte sofort wieder angezeigt und es kann gemessen werden.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FUKp0Mhs0AVrXEou4lz7j%2FScreenshot%20(179).png?alt=media&amp;token=d784266c-82d2-495c-a5e9-b2f4126e1ff2" alt=""><figcaption></figcaption></figure>


# Vorbereitung Korrekturdatendienst

Es gibt auf dem Markt verschiedene Anbieter für GNSS RTK-Korrekturdaten: Neben SAPOS der Bundesländer gibt es private Anbieter wie Leica Smart NET. Mit Hilfe flächendeckend betriebenen Referenzstationen werden Korrekturdaten berechnet und kostenfrei oder gegen eine Gebühr per Internet (NTRIP) bereitgestellt.

Allgemeine Informationen zu Sapos finden Sie in folgendem Dokument.

{% file src="/files/hND02yyrLcmwEaYyQbIX" %}

Für Informationen zu Leica Smart NET sprechen Sie uns gerne an.

## SIM-Karte im Tablet (Leica GG04 und andere)

Um eine Verbindung des Gerätes mit dem Korrekturdatendienst herstellen zu können, muss eine Internetverbindung aufgebaut werden. Zu diesem Zweck muss eine SIM-Karte in das Tablet eingesetzt werden. Alternativ kann ein Mobile Hot-Spot per WLAN genutzt werden.

Zum Einsetzen der SIM-Karte muss das Tablet ausgeschaltet sein. Nehmen Sie den Akku heraus. Schrauben Sie die Abdeckung des SIM-Karten-Faches ab. Legen Sie die SIM-Karte ein und schrauben Sie das Fach wieder zu. Zum Schluss legen Sie den Akku wieder ein.

Eine Triple SIM Karte wählt unter allen deutschen Anbietern automatisch das stäkste Netz aus. In Grenzregionen besteht sogar Zugriff auf ausländische Netze. Je nach Arbeitsort empfiehlt sich daher eine Triple SIM Karte für besseren Empfang. Triple SIM Karten gibt es zum Beispiel bei unserem Partner [Vermessungstechnik Engelmann KG](https://www.vt-engelmann.de/).

## SIM-Karte in der Antenne (Leica Antennen GS18 T und GS 18 I und andere)

Bei diesen Antennen muss die SIM-Karte direkt in die Antenne eingesetzt werden.&#x20;

## Account bei Korrekturdatendienst

Um einen Korrekturdatendienst eines bestimmten Anbieters nutzen zu können, ist ein Account nötig. Über diesen Account erfolgen die Einwahl und gegebenenfalls die Berechnung der Gebühren.

* Haben Sie bereits einen Account, so benötigen Sie im Folgenden Ihre Zugangsdaten.
* Haben Sie noch keinen Account, so legen Sie zunächst bei Ihrem Wunschanbieter einen solchen an. Die Ihnen zugewiesenen Zugangsdaten benötigen Sie für die folgenden Schritte.
* Sie benötigen Hilfe bei der Buchung eines Korrekturdatendienstes, dann können Sie sich gerne an unser frox Team wenden – <vertrieb@frox-it.de>


# Korrekturdatendienst einrichten

Je nach Antenne erfolgt die Einrichtung entweder im Treiber oder in Leica Zeno Connect.


# Einrichtung im Treiber Leica OWI

Modul **M-FX GNSS Steuerung frox**

Bitte lesen Sie zur Einrichtung und Verwendung einer GNSS Antenne auch im KIVID Feld Handbuch nach. Sie finden dieses in FX Survey im Menü Hilfe / KIVID Feld.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/CXWFgc3nArNMP6pQSr8K/image.png" alt=""><figcaption></figcaption></figure>

Sie gelangen direkt zum KIVID Feld Handbuch und können dort über den Button "Suchen" nach Schlüsselwörtern suchen.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/Z2aXK8p7PkZVPO3WySyq/image.png" alt=""><figcaption></figcaption></figure>

Zunächst wird der Leica OWI Treiber durch Doppelklick geöffnet. Sie finden diesen in folgendem Ordner.&#x20;

C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\KIVIDFeld\gnss

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FHI63EOdGhnOxVViEdmRZ%2Fimage.png?alt=media&amp;token=a3b7a7ef-3199-4ce2-a387-70e253a05d5d" alt=""><figcaption></figcaption></figure>

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FLAzZeSSbWud6b8EHJqQk%2Fimage.png?alt=media&amp;token=210f00c7-fd74-42ae-9019-d50bdbbbd5b8" alt=""><figcaption></figcaption></figure>

Im Menü Gerät wählen Sie "Aktiv", um die Antenne zu verbinden. Wenn die Antenne verbunden ist, wird die Menüfunktion "Datenverbindung" aktiv.&#x20;

Zur Einrichtung des Korrekturdatendiensts bitte über Gerät / Datenverbindung gehen.&#x20;

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/Rny1VAlTW8nP9wOw6NCt/image.png" alt=""><figcaption></figcaption></figure>

Im neuen Fenster verfahren Sie wie folgt.

### Daten des Korrekturdatendienstes eingeben

Bei Verfahren wählen Sie NTRIP, wenn ein GNSS Modem in der Antenne verbaut ist. Dies gilt für die Leica Antennen GS14, GS15, GS16, GS18 T und GS 18 I. In diesem Fall muss eine SIM Karte in der GNSS Antenne liegen. NTRIP Feldrechner wählen Sie, wenn die Verbindung über das Modem des Rechners laufen soll und die SIM Karte im Rechner liegt.

Die weiteren Daten erhalten Sie von Ihrem Mobilfunktanbieter. Bei IP empfehlen wir den Eintrag der URL, da sich die IP unter Umständen ändern kann.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/PsfB8yFbBUyKqw7GPJLS/image.png" alt=""><figcaption></figcaption></figure>

Bevor der Mountpoint geholt werden kann, müssen zunächst die Informationen zur SIM Karte (entweder die in der Antenne oder die im Rechner) eingetragen werden.&#x20;

Alternativ können Sie zu der händischen Eingabe der Werte auch den Button "Dienstauswahl" nutzen. Dort sind einige Dienste zur Auswahl gelistet.&#x20;

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/A4ToBcsKQM4h9RG3wqaa/image.png" alt=""><figcaption></figcaption></figure>

Zunächst wählen Sie den Korrekturdatendienstanbieter aus.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/PPA2zb4tdr0o1LzihrVl/Screenshot%20(1397).png" alt=""><figcaption></figcaption></figure>

Anschließend wird der Korrektudatendienst ausgewählt. Dieser ist abhängig davon, wie viele Satellitensysteme auf ihrer Antenne lizenziert sind und welches Endgerät Sie nutzen.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/2RASj0k7LYPIkrAkwRBH/image.png" alt=""><figcaption></figcaption></figure>

IP, Port und Mountpoint werden dann anhand der Auswahl automatisch eingetragen. Es müssen dann nur noch der Benutzername (Kennung) und das Passwort eingetragen werden.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FwLqajGqYx5VX6N0NZx1A%2Fimage.png?alt=media&amp;token=fd1d06e1-8455-4156-9b3f-97b25fed4f1a" alt=""><figcaption></figcaption></figure>

### Modemparameter und APN Zugang eingeben

Gehen Sie dazu über den Pfeilbutton ![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FjAm7fWwGshbkY9YQMjSR%2Fimage.png?alt=media\&token=9b940039-f1c0-40c6-8600-a43b95b7b5c6) auf die nächste und übernächste Seite.&#x20;

Hier werden die Modemparameter und der APN Zugang eingestellt.&#x20;

Bei den Modemparametern die PIN der SIM Karte eingeben. Die anderen Werte können in der Regel übernommen werden.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/PCnBV5Uzzih5C6udOIQm/image.png" alt=""><figcaption></figcaption></figure>

Bei Eingabe der APN werden die Kennung und das Passwort automatisch ausgefüllt, sobald im Feld APN eine Auswahl getroffen wurde.&#x20;

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/rqpa9w7QUrwJfodRRBJl/image.png" alt=""><figcaption></figcaption></figure>

Klicken Sie dazu auf den Button "GPRS Anbieter" und Sie erhalten eine Auswahl.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FdZKYiAmEneLwSfnmjHZy%2Fimage.png?alt=media&amp;token=b2e6e1ef-d02a-4c0d-a79c-7dad875ffa86" alt=""><figcaption></figcaption></figure>

Dabei wird auf die xml Dateien unter C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\KIVIDFeld\_NW\gnss\gprsanbieter zugegriffen.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fsb0HUJGNRaKjo7H8GoOr%2Fimage.png?alt=media&amp;token=fcff30d9-6018-4697-8705-d98a9685be9f" alt=""><figcaption></figcaption></figure>

Sollte es für Ihren Mobilfunkanbieter keine Vorlagendatei geben, können die Parameter im Internet bei dem jeweiligen Mobilfunkanbieter gefunden werden und eingetragen werden.

Da bei Triple SIM Karten kein Mobilfunktanbieter angegeben werden kann, wird hier die APN eingegeben.&#x20;

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/4FFb0qLtCxO7oksyw1FF/image.png" alt="" width="308"><figcaption></figcaption></figure>

Gehen Sie nun über den Pfeilbutton ![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/LPnuBf2DxoziuV4B9YDs/image.png) zurück zur ersten Seite.&#x20;

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/nK2XDl6dwqyZtHHaRJiT/image.png" alt=""><figcaption></figcaption></figure>

### Mountpoint auswählen

Über den Button "L" für Liste kann die Mountpointliste geholt werden.&#x20;

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/eHSm9kGo6Sg4qxGPBlWb/Screenshot%20(1395).png" alt=""><figcaption></figcaption></figure>

Eine Meldung zeigt an, dass versucht wird, die Mountpointliste zu laden.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F2VYao3t0BFHHw1ZFbYWq%2Fimage.png?alt=media&amp;token=1195932e-4033-4180-9d2e-ce1c44734f8c" alt=""><figcaption></figcaption></figure>

Wird die Mountpointliste geladen, besteht eine Verbindung zum Korrekturdatendienst, die Angaben bei IP und Port sowie die Angaben zur SIM Karte sind also korrekt. Nun kann aus der Mountpointliste der passende Mountpoint ausgewählt werden. Der ausgewählte Mountpoint muss zur Antenne und zum gewählten Koordinatensystem passen. Auch der Mountpoint wird Ihnen in den Unterlagen Ihres Anbieters angegeben.

Über den Mountpoint werden so z.B. UTM, GK oder DBRef Koordinaten und ellipsoidische Höhen oder NHN Höhen geliefert. Wenn Sie Sapos nutzen, beachten Sie dazu bitte die [Informationen der einzelnen Bundesländer. ](/tipps-aus-der-praxis/korrekturdatendienste)

Die unterstützten Satellitensysteme werden meist über Kürzel wie 2G oder 4G angezeigt (2G = GPS + GLONASS). Wenn Ihre Antenne auch Galileo und BeiDou empfängt, dann wird ein 4G Mountpoint benötigt (4G hat in diesem Fall nichts mit LTE 5G zu tun).

* EPS = DGPS – L1 Empfänger bis 40cm
* HEPS = L1/L2 Empfänger Phase/FIX bis 1cm
* VRS / MAC / FKP = Art des Mountpoints\
  (in der Regel wählen Sie VRS)

Nachdem alle Einstellungen getroffen sind, wird mit OK bestätigt. Wenn keine Meldung kommt, sind die Parameter erfolgreich gesetzt worden.

## Korrekturdatendienst starten

Nach Klick auf Korrekturdaten wird der Korrekturdatendienst gestartet.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FRoBiQzUgroA3kW3ODwYe%2FScreenshot%20(376).png?alt=media&amp;token=5c81a57f-c02c-43c8-a1f8-19997e192d2d" alt=""><figcaption></figcaption></figure>

Wenn die Verbindung steht, wird im Treiber bei Korrekturdaten statt dem bisherigen n.V. nun eine Zeitanzeige angezeigt, sowie bei Lösung Differential-Phase. Im unteren Bereich des Fenster wird die Meldung "RTK correction being received" ausgegeben. RTK steht dabei für Real Time Kinematic.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FM2yokbMP9bSeaao38DA2%2Fimage.png?alt=media&amp;token=c3a37d25-cb2c-4c2b-a14f-b928233bfdad" alt=""><figcaption></figcaption></figure>

Anschließend können Sie den GNSS Treiber schließen. Zum Schließen entfernen Sie zunächst den Haken bei Aktiv unter Gerät und klicken dann auf das X oder wählen im Menü Gerät den Unterpunkt Ende. Die Antenne ist nun eingerichtet und steht für die Verwendung in FX Survey, S-Utilities oder S-Kataster zur Verfügung. Die Antenne wird nun in FX Survey verbunden, Sie müssen zukünftig die Antenne nicht mehr über den Treiber aktiv setzen. Die Verbindung zur Antenne in FX Survey erfolgt über das Satellitensymbol in der [GNSS Leiste](/messen-mit-gnss/gnss-leiste).


# Einrichtung in Leica Zeno Connect 3.x

Modul **M-FX GNSS Zeno**

Öffnen Sie Zeno Connect über das Icon auf Ihrem Desktop.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F0qZ4St0z2G9lu8MfbrmV%2Fimage.png?alt=media&amp;token=68260379-c7fe-4f9c-a442-c5a50229275f" alt=""><figcaption></figcaption></figure>

Über das Zahnradsymbol ![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FDa7ZZ4QOZtNA54f3exE0%2Fimage.png?alt=media\&token=a1c6f144-86cd-4be4-a179-b6b2be535fc0) öffnen Sie die GNSS Einstellungen.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FKztNClL2za25i7jigDmP%2Fimage.png?alt=media&amp;token=51f584fa-0e9b-4b98-8904-1855f3677419" alt=""><figcaption></figcaption></figure>

## **Neues Korrekturdatenprofil anlegen**

Wählen Sie in den Einstellungen den Reiter Echtzeit.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FM8H7L73S5xbYc4R7OGEG%2Fimage.png?alt=media&amp;token=79ef8bdb-b74f-4f61-a989-6393fe5f80f0" alt=""><figcaption></figcaption></figure>

Für die Einrichtung eines neuen Profils klicken Sie auf den folgenden Button ![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/UY8wsAwJHJjwlp5nkAa2/image.png) . Es öffnet sich ein neues Fenster.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FSGfH4QinSXRisCfunP1u%2Fimage.png?alt=media&amp;token=26e4f989-f16b-40ba-b2a3-c285b8bbb271" alt=""><figcaption></figcaption></figure>

* Geben Sie einen beliebigen Profilnamen ein.&#x20;
* Eine Beschreibung ist optional.
* Wählen Sie als Verbindungstyp Internet aus (für Beacon Verbindungen sprechen Sie uns gerne an).
* Klicken Sie auf den Button „Weiter“.
* Im nächsten Fenster klicken Sie auf „Aktive Verbindung“. Hiermit wird immer die aktuelle Internetverbindung genutzt (WLAN, LAN, Mobilfunk).
* „Weiter“

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FeMhwGwUiNO5pS0RK3yAk%2Fimage.png?alt=media&amp;token=521bb077-8967-4891-8f68-55880cd9fbce" alt=""><figcaption></figcaption></figure>

Nun können Sie entweder einen bestehenden Server auswählen oder Sie erstellen einen Neuen.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F5CS8wNYrXlj5WENXttN5%2Fimage.png?alt=media&amp;token=78f65a57-d729-42f6-bb6d-49823090d192" alt=""><figcaption></figcaption></figure>

* Wählen Sie einen bestehenden RTK Server für Ihr neuangelegtes Profil oder erstellen Sie einen neuen RTK Server Zugang (Achtung ab hier benötigen Sie Ihre RTK Zugangsdaten \[IP oder URL, Port, Benutzername, Kennwort, Mountpoint]).
* „Neu“ für neuen RTK Server
* „Bearbeiten“ für Änderung RTK Server
* „Weiter“ für Auswahl bestehender RTK Server

## Zugangsdaten eingeben

Geben Sie nun Ihre Zugangsdaten ein. Sie finden die benötigten Angaben im Schreiben Ihres Anbieters für Korrekturdaten.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fk1xa5S7MQi64CwZbLMJ6%2Fimage.png?alt=media&amp;token=88c8b7c6-dc38-4347-9f6c-1153c53d8dd2" alt=""><figcaption></figcaption></figure>

* Server Name des RTK Server (frei wählbar)
* Adresse (IP/URL) zum RTK Dienst. Unter folgendem Link finden Sie die IP Adressen des bundesweiten Sapos Dienstes sowie der Sapos Dienste der einzelnen Bundesländer. <https://zentrale-stelle-sapos.de/wp-content/uploads/2021/01/ZSS_zentrale-SAPOS-Ntrip-Caster-Einwahl_Jan2021.pdf>
* Port des RTK Dienst
* Benutzername
* Kennwort
* NTRIP Server verwenden – **JA**
* Klick auf \<Weiter>

## Mountpoint auswählen

* Klicken Sie die Option "Mountpoint aus einer Liste wählen" an. Klicken Sie dann auf \<Weiter>.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fz0n8dK5HKtpcdQIhfmjs%2Fimage.png?alt=media&amp;token=347595da-c950-4d1a-a52e-73bdca84ccfb" alt=""><figcaption></figcaption></figure>

Es wird die Mountpoint Liste angezeigt. Sollte keine Liste angezeigt werden, dann besteht entweder keine Internetverbindung oder die IP und/oder der Port sind nicht richtig eingetragen. Benutzername und Kennwort werden beim Abrufen der List nicht überprüft.

Der Server liefert eine Liste der möglichen Mountpoints.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FkIqOtSbV0twvgJm3MZyU%2Fimage.png?alt=media&amp;token=a0cc9ca0-6e2a-4b6f-9fbd-9c0b0795fa39" alt=""><figcaption></figcaption></figure>

Der ausgewählte Mountpoint muss zur Antenne und zum gewählten Koordinatensystem passen. Auch der Mountpoint wird Ihnen in den Unterlagen Ihres Anbieters angegeben.

Über den Mountpoint werden so z.B. UTM, GK oder DBRef Koordinaten und ellipsoidische Höhen oder NHN Höhen geliefert.

Die unterstützten Satellitensysteme werden meist über Kürzel wie 2G oder 4G angezeigt (2G = GPS + GLONASS). Wenn Ihre Antenne auch Galileo und BeiDou empfängt, dann wird ein 4G Mountpoint benötigt (4G hat nichts mit LTE 5G zu tun in diesem Fall).

* EPS = DGPS – L1 Empfänger bis 40cm
* HEPS = L1/L2 Empfänger Phase/FIX bis 1cm
* VRS / MAC / FKP = Art des Mountpoints\
  (in der Regel wählen Sie VRS)

## **RTK Korrektureinstellungen**

Hier treffen Sie die Einstellungen, die für Ihre GNSS Antenne benötigt werden (in der Regel RTCM v3 und zweimal Automatisch). Klick auf \<Weiter>.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FBps8UQXbpOuKocNoUDWM%2Fimage.png?alt=media&amp;token=683e0c3a-cd7c-41a9-b27e-95d8715f897b" alt=""><figcaption></figcaption></figure>

## **Verbindungsstatus**

Abschließend wird die Verbindung überprüft. Wenn alles funktioniert, erscheinen drei grüne Haken (Verbindung zum Internet, Verbindung zum Korrekturdatendienst und Position). Wenn die Korrekturdaten fließen, schließt sich das Fenster automatisch.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FKkc56KA00AqMGSBlNFmV%2Fimage.png?alt=media&amp;token=e66fc36a-52ee-44a3-a0cf-69e81ae30fb5" alt="" width="480"><figcaption></figcaption></figure>

Sollte eine der Bedingungen nicht erfüllt sein, so wird dies mit einem roten Kreuz angezeigt.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FM6FQ2EKcIiav0ouYkbCC%2Fimage.png?alt=media&amp;token=dda20d2e-bbe5-4868-ae01-f60eee485036" alt=""><figcaption></figcaption></figure>

Wenn die Antenne verbunden ist und die Korrekturdaten fließen, so wird dies unter dem Reiter Daten-Ansicht angezeigt.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FZkHWaP9aOuYib3V7c6gj%2FScreenshot%20(38).png?alt=media&amp;token=402524b5-172a-40fd-a47d-eaaae1302bc4" alt=""><figcaption></figcaption></figure>

## Bestehendes Korrekturdatenprofil anpassen

Wenn Sie ein bestehendes Korrekturdatenprofil anpassen möchten, so wählen Sie dieses zunächst in der Übersicht unter dem Reiter Echtzeit aus.  Bitte klicken Sie den Profilnamen dafür an, das Profil ist dann blau unterlegt.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FP7FG4epCJ6d0PlIowFdt%2FScreenshot%20(48).png?alt=media&amp;token=bec9cadf-1715-46a6-a829-c30d76223b44" alt=""><figcaption></figcaption></figure>

&#x20;Klicken Sie nun folgenden Button ![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FLMhnV8JA6uslDX6MeRqe%2Fimage.png?alt=media\&token=1cd6433f-1ec0-44d7-954e-f56b7358530f). Es öffnet sich ein neues Fenster, in dem Sie unter anderem die Servereinstellungen anpassen können.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fj3y6FoMKP8fSLPbOIOaD%2FScreenshot%20(49).png?alt=media&amp;token=5476b46f-1b2a-4e72-b112-16704a1643a3" alt=""><figcaption></figcaption></figure>

Wählen sie neben der Zeile Server den Stiftbutton ![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FItLIgptvU40yloncP02H%2Fimage.png?alt=media\&token=50c22698-0548-47bc-9de8-eece22350a2e). Es öffnet sich das Fenster mit den Server Eigenschaften zum Bearbeiten.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FKoJPC9aZFQgyr9QoFiNI%2Fimage.png?alt=media&amp;token=95ddeaf8-3e37-4802-a5f7-c4a915f1fc8f" alt=""><figcaption></figcaption></figure>

## Statusleiste von Zeno Connect&#x20;

**Bitte beachten:** Alle Angaben der Statusleiste finden Sie auch in FX Survey in der GNSS Leiste. Siehe dazu das [Kapitel GNSS Leiste](/messen-mit-gnss/gnss-leiste).

Keine Antenne verbunden:

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FqLSPz6ggGXgdmbLwDRze%2Fimage.png?alt=media&amp;token=95b7286f-70ae-403b-bee2-e0ce8264abac" alt=""><figcaption></figcaption></figure>

Bei verbundener Antenne ohne Korrekturdatendienst:

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FM1IOmlItxOGVIHGrhmqU%2Fimage.png?alt=media&amp;token=8b5a9363-bb0f-463b-90bf-b5aa93154653" alt="" width="414"><figcaption></figcaption></figure>

Bei verbundener Antenne mit Korrekturdatendienst:

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FE5my1xTpRZBzXGkjSJTq%2Fimage.png?alt=media&amp;token=9e8a5d5d-cfda-437b-9b4d-88cffea84c29" alt="" width="414"><figcaption></figcaption></figure>

FX Survey:

Durch die Korrekturdaten verbessert sich die Genauigkeit bis auf 2 cm.

![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FYC4fvLQEr1qysWuLIGuS%2Fimage.png?alt=media\&token=e9d60b03-9e03-4716-9fe8-f4b63f3f19fd) Genauigkeit

![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fd31CflSH3qjcQAtXr35H%2Fimage.png?alt=media\&token=d32f61ce-eb7f-499e-b5c2-cc0fbb181207) Anzahl der Satelliten

![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Ff6UF7s40dSqwSQM5M33s%2Fimage.png?alt=media\&token=b1890152-367a-41a9-9a13-1ddc220c4d8d) Anzahl der Satelliten der verschiedenen Systeme (G = GPS, R = Glonass, A = Galilei, B = Beidou).

&#x20;![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FtDq9UCHL7linaUuVrmHN%2Fimage.png?alt=media\&token=2586df2e-07ae-4944-830a-67282ad9667b) Symbol für die verbundene Antenne


# Einrichtung in Leica Zeno Connect 4.x

Zum Einrichten von Korrekturdatenprofilen wählen Sie auf der Startseite den Button \<Einstellungen>.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fj3QjCJEKoMw6ftgQqYVo%2Fimage.png?alt=media&amp;token=8cc182b4-5a3a-4e34-9f98-81bcaafe4ff2" alt="" width="338"><figcaption></figcaption></figure>

Auf der Seite Einstellungen wählen Sie \<GPS> aus.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FjoEeIrPdlTsGoyNN6Udn%2Fimage.png?alt=media&amp;token=dc9ba313-e7d0-4bc6-bc29-f96e7e74a5a0" alt="" width="338"><figcaption></figcaption></figure>

Anschließend klicken Sie den Button \<GPS Korrekturdatenprofile>.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FDrrQdXTX7DfHiSJLq2hM%2Fimage.png?alt=media&amp;token=a8312a37-f724-42f8-b08f-412c51cef678" alt="" width="338"><figcaption></figcaption></figure>

Auf der nächsten Seite sehen Sie dann die bereits eingerichteten Korrketurdatenprofile.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FEsmyFZG11B9THllT8TEL%2Fimage.png?alt=media&amp;token=02e7e2a4-dfba-4472-a498-9d5a478e2891" alt="" width="338"><figcaption></figcaption></figure>

Mit Klick auf den Plusbutton wird ein neues Profil erstellt und erscheint in der Auflistung.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FHMhrNQKZxpXsT8anBqmz%2Fimage.png?alt=media&amp;token=306c4ff2-544c-4f36-acf2-ce54ad7c74f7" alt="" width="338"><figcaption></figcaption></figure>

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fyf1IYTt4rgTEzTvBFNt2%2Fimage.png?alt=media&amp;token=23ac16e1-b39d-4f0f-969f-bede27a9983d" alt="" width="338"><figcaption></figcaption></figure>


# Receiverauswahl in FX Survey

Als erstes muss festgelegt werden, welche Antenne genutzt werden soll, weil sich danach richtet, mit welchem Treiber bzw. ob mit Zeno Connect gearbeitet wird. Dies hat Auswirkungen auf die Programmfunktionen und Einstellungen.

Im Menü Extras / Programmeinstellungen / GNSS / Receiverauswahl wird eingestellt, wie die Verbindung zur Antenne erfolgen soll.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FOuQt8AKIxrHtUVyaYTsW%2FScreenshot%20(11).png?alt=media&amp;token=c82f5cc4-524c-4d17-b52f-dc32103cab5a" alt=""><figcaption></figcaption></figure>

#### GNSS Steuerung frox

Leica GS14, GS15, GS16, GS18T, GS18I

#### Leica Zeno Connect

Leica GG03, GG04, GG04+, FLX100 und FLX100plus

Die Antennen GG03, GG04 und GG04+ können  auch über die GNSS Steuerung frox und die Anbindung der Antenne über NMEA Treiber genutzt werden.&#x20;

Vorteile:

* Auch im Messprotokoll gibt es Angaben über GNSS Messungen, bei Nutzung über Zeno Connect gibt es diese nur im GNSS Bericht im Menü GNSS.&#x20;
* Bei Nutzung über Zeno Connect wird ein gemessener Punkt als Handeingabe angezeigt, da es kein GNSS Programm sondern einen GPS Punkt gibt. Die Funktion Messdaten bearbeiten steht nicht zur Verfügung. Es können keine nachträglichen Änderungen vorgenommen werden (zum Beispiel Antennenhöhe). Bei Nutzung über GNSS Steuerung frox ist dies  möglich.

Nachteil:

* Die Antenne wird in Zeno Connect gestartet, also nicht direkt aus FX Survey heraus.

#### Leica Zeno Connect (Tilt)

Muss ausgewählt werden, wenn mit der Version 4.x von Leica Zeno Connect gearbeitet wird. Mit der neuen Version von Leica Zeno Connect kann die FLX100 plus im Schrägmessmodus genutzt werden.

#### GNSS Zeiger

GNSS Antenne des FZ-G2 (nur zur Anzeige der Position, kein Messen)

#### NMEA&#x20;

für alle anderen Antennen


# Dokument zum Download

{% file src="/files/aJrfkShKABmevbcCu2tq" %}

Das Dokument enthält die Kapitel Tablet einrichten und GNSS Antennen einrichten.

**Bitte beachten** Sie, dass Sie auch einzelne Unterkapitel als PDF ausdrucken können.&#x20;

Öffnen Sie das gewünschte Unterkapitel und klappen Sie dann über den Button "Kopieren" in der rechten Spalte rechts oben auf der Seite die Funktionen auf.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F27rOnlvZxFUg63YV9daT%2Fimage.png?alt=media&amp;token=d7dec923-06b2-41e7-952c-e44eb57d9ba0" alt=""><figcaption></figcaption></figure>

Sie finden dort verschiedene Optionen. Wählen sie nun "Als PDF exportieren aus".

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FfTm9CtrM600C1LvQff5A%2Fimage.png?alt=media&amp;token=ce33ce6d-3bbe-46d4-b55d-6b7498f52df5" alt=""><figcaption></figcaption></figure>


# Vorbereitung

<br>

Die Koppelung eines Tachymeters mit dem Feldrechner erfolgt über Bluetooth, Longrange Bluetooth oder Funk.

Trimble Tachymeter werden über Trimble S-Funk verbunden, hierzu benötigt der Feldrechner ein S-Funk Modul. Dieses wird über das Programm TCP Config auf dem Feldrechner (Systemeinstellungen) mit dem Port, der Netzwerk ID und dem Kanal gefüttert. Ohne S-Funk Modul ist eine Koppelung mit Bluetooth möglich, hierzu bitte am Trimble Tachymeter Bluetooth einschalten.

Bei Leica Tachymetern gibt es zwei Möglichkeiten, einen Feldrechner mit dem Tachymeter mittels Bluetooth zu verbinden.

1\. **Bluetooth** unter Verwendung des integrierten Bluetooth des Tachymeters (bei der Suche nach Bluetooth Geräten erkennbar an der Kennung **TS\_**)

2\. **Longrange Bluetooth** mit einem Radio Handle RH16/RH17, welches auf dem Tachymeter aufgesetzt ist (bei der Suche nach Bluetooth Geräten erkennbar an der Kennung **RH\_**).

Die Reichweite des Longrange Bluetooth kann durch ein zusätzliches Einbaumodul im Feldrechner von 200m auf 600m vergrößert werden. Bluetooth Reichweiten liegen bei ca. 20m.


# Totalstation einrichten

Bitte lesen Sie zur Einrichtung und Verwendung einer Totalstation auch im KIVID Feld Handbuch nach. Sie finden dieses in FX Survey im Menü Hilfe / KIVID Feld.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FA7IYGPzLDjF1CoiJbPwF%2Fimage.png?alt=media&amp;token=1897c23b-23c8-48b8-8dba-f0fd725e91fd" alt=""><figcaption></figcaption></figure>

Sie gelangen direkt zum KIVID Feld Handbuch und können dort über den Button "Suchen" nach Schlüsselwörtern suchen.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F8l2a2QmC2lxG3vrZkclQ%2Fimage.png?alt=media&amp;token=0897bc16-600a-47a2-9c42-b271aa6f3205" alt=""><figcaption></figcaption></figure>

Um mit einer Totalstation messen zu können, muss der entsprechende Treiber installiert sein. Es können dabei verschiedene Treiber im Verzeichnis C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\KIVIDFeld\tachymeter installiert sein.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FHiroRfofWEj4bXYqSQPJ%2Fimage.png?alt=media&amp;token=77df9cdd-acca-4bf9-9fbf-7c38e81cf682" alt=""><figcaption></figcaption></figure>

Tachymeter werden über die zugehörigen Treiber Leica GEOCOM, Trimble Tachymeter,\
Topcon, Sokkia, Stonex, etc. angebunden.

## Einstellungen an der Totalstation (Leica Geosystems)

Zunächst muss die Verbindung zwischen dem Außendienstrechner und dem Tachymeter bzw. dem Funkgriff (Radio Handel) per Bluetooth aufgebaut werden:

* Totalstation einschalten und auf der Startseite die Kachel "Einstellungen" auswählen.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FizSVQ5SfezVsjS4ud4mP%2Fimage.png?alt=media&amp;token=ef41f15c-865b-4d33-a790-46775d6c5e1f" alt=""><figcaption></figcaption></figure>

* Unter Einstellungen die Kachel "Verbindungen" auswählen.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FODFUXsoyYnNGUalVsiKW%2Fimage.png?alt=media&amp;token=c378fa99-0b2c-4321-b435-27b5ec456868" alt=""><figcaption></figcaption></figure>

* Unter Verbindungen die Kachel "Feld-Controller" auswählen.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FLxH1oTrumSW9vXn5GPyY%2Fimage.png?alt=media&amp;token=6207604c-df84-42ce-92b1-7154706b7d64" alt=""><figcaption></figcaption></figure>

* Unter Feld-Controller die Option "Andere Feldsoftware" auswählen und auf \<Weiter> klicken.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FY1F3gNIK0JWpsve4pfQd%2Fimage.png?alt=media&amp;token=f2650a85-9bd9-451a-92d3-d16db53806f0" alt=""><figcaption></figcaption></figure>

* Unter "Verbinden mit" auswählen, wie der Feld-Controller verbunden werden soll.

**RadioHandle**, wenn mit Funkbügel gearbeitet werden soll. **Bluetooth**, wenn nur mit Tachymeter, ohne Funkbügel gearbeitet werden soll.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FvhFpT51CJmfgaVCW7pXX%2Fimage.png?alt=media&amp;token=02c34781-299a-4502-98ef-41cbdc2ddf91" alt=""><figcaption></figcaption></figure>

Nach der Auswahl Klick auf \<Weiter>

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F9a0Wb2mESxNamMxkR8yr%2Fimage.png?alt=media&amp;token=54bf88da-94f7-465d-845f-fa1495736d20" alt=""><figcaption></figcaption></figure>

* Zum Abschließen Klick auf \<Fertig>

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FT8t1woyxH6nHgi5vuiFP%2Fimage.png?alt=media&amp;token=b9f33886-5253-4a2d-84bb-4896ff859988" alt=""><figcaption></figcaption></figure>

Damit sind die Einstellungen an der Totalstation abgeschlossen.​

### Einstellungen am Tablet <a href="#einstellungen-am-tablet" id="einstellungen-am-tablet"></a>

Zunächst muss die Verbindung zwischen dem Außendienstrechner und der Totalstation per Bluetooth aufgebaut werden. Dafür sind folgende Schritte notwendig:

#### Bluetooth EIN <a href="#bluetooth-ein" id="bluetooth-ein"></a>

Sicherstellen, dass Bluetooth am Rechner eingeschaltet ist.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FGGBN2eDII9ZvXoH0hd2j%2Fimage.png?alt=media&amp;token=8cca0a6e-f76c-45b7-af86-3349fa8d0005" alt=""><figcaption></figcaption></figure>

### Totalstation einschalten&#x20;

Bitte lesen Sie dazu in der Betriebsanleitung ihrer Totalstation nach.

### Geräteadresses kopieren       &#x20;

Das Programm Bluetooth.exe im Verzeichnis C:\Benutzer\ Öffentlich\Öffentliche Dokumente\frox\KIVID Feld durch Doppelklick starten.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FWlhxRrWWPGF0ELFXuO7E%2Fimage.png?alt=media&amp;token=d18b2b97-ceb3-4094-86fc-1c063c161cfb" alt=""><figcaption></figcaption></figure>

Es öffnet sich ein Fenster für die Bluetooth Geräte.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/VfVHmRTF9J987e4MbpzA/image.png" alt=""><figcaption></figcaption></figure>

* Wenn sich das Fenster öffnet, wird automatisch nach Geräten in der Nähe gesucht. Gekoppelte Geräte werden immer angezeigt. Über den Button "Geräte suchen" kann die Suche manuell gestartet werden.&#x20;
* Das entsprechende Radio Handel (RH) oder Tachymeter (TS) auswählen (blau unterlegt)
* Button "Geräteadresse kopieren" klicken. Die Geräteadresse wird in die Zwischenablage gelegt. Später brauchen wir die Adresse, um sie im Treiber einzutragen.

Eine Koppelung mit dem WIN Betriebssystem ist nicht zwingend nötig, wir empfehlen die Verbindung ohne Koppelung rein über Bluetooth. Dies hat den Vorteil, dass die Datei, die bei der Anbindung der Instrumente geschrieben wird, auf andere Rechner kopiert werden kann. Eine Einrichtung der Messgeräte muss dann dort nicht mehr erfolgen.

## Einstellungen im Treiber

Nach dem Kopieren der Geräteadresse öffnen Sie den entsprechenden Tachymeter Treiber im Verzeichnis C:\Benutzer\ Öffentlich\Öffentliche Dokumente\frox\KIVID Feld\tachymeter (zum Beispiel Leica\_GEOCOM.exe) durch Doppelklick.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FXcjpDIwmBTvcg8pIz5nA%2Fimage.png?alt=media&amp;token=eecf6045-f303-4b40-8fe7-d1df01874353" alt=""><figcaption></figcaption></figure>

Die Beschreibung erfolgt hier beispielhaft anhand des Leica GEOCOM Treibers.

### Anlegen eines neuen Messgerätes

Doppelklick auf Leica\_GEOCOM.exe. Es öffnet sich das Fenster des Leica GEOCOM Treibers.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/Z2YmcFSWXcAwqBjfraCI/image.png" alt=""><figcaption></figcaption></figure>

Wählen Sie im Menü Gerät den Unterpunkt Gerät aus.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/ynXOpWHQlV1PwvnEgMhP/image.png" alt=""><figcaption></figcaption></figure>

Es öffnet sich ein Fenster für die Auswahl, das Löschen bzw. das Definieren einer Totalstation.&#x20;

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/JNhI0cEe6wQCTRQDElPX/image.png" alt=""><figcaption></figcaption></figure>

Für eine neue Totalstation klicken Sie bei "Neues Gerät definieren" und geben Sie den gewünschten Namen ein. Bestätigen Sie die Eingabe mit \<OK>. Sie gelangen in das Ausgangsfenster zurück.

### Messgerät verbinden

Nachdem Sie das neue Messgerät definiert haben, wählen Sie im Menü Gerät den Unterpunkt Konfiguration aus.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/foecWRT71Q8gYdJSfNDB/image.png" alt=""><figcaption></figcaption></figure>

Im Feld Anschluss fügen Sie nun die zuvor kopierte Geräteadresse aus der Zwischenablage über Strg V ein. Wenn Ihre Totalstation/Radiohandle zuvor gekoppelt wurde, so beginnt die Bluetooth Adresse unter Anschluss mit BTS. Wurde Ihre Totalstation/Radiohandle ungekoppelt verbunden, so beginnt die Adresse mit BTSU. Bei global darf kein Haken gesetzt werden.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/7596YVsOez6vve4OHt47/image.png" alt=""><figcaption></figcaption></figure>

Bei "Messgerät abschalten" können Sie wählen, ob ihr Messgerät bei der Trennung von FX Survey abgeschaltet wird, nur nach Rückfrage abgeschaltet wird oder nie abgeschaltet wird, also nach der Trennung eingeschaltet bleibt. Alle anderen Werte entsprechen den Werten der Totalstation. Bestätigen Sie Ihre Angaben mit \<OK>. Sie gelangen in das Ausgangsfenster zurück.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/4c9sBjmTjfqAULy5dt9e/image.png" alt=""><figcaption></figcaption></figure>

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/S8mCavqjtfgMYOJ6EJlC/image.png" alt=""><figcaption></figcaption></figure>

Wählen Sie im Menü Geät den Unterpunkt "Aktiv".

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/vpFdNwd93qj9QoBFdTVa/image.png" alt=""><figcaption></figcaption></figure>

Zunächst erscheint die Meldung "Verbindung zum Messgerät aufbauen". Die Verbindung wird hergestellt.&#x20;

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/gJrtqNPMsNNiZBIU8KN5/image.png" alt=""><figcaption></figcaption></figure>

Es kommt der Hinweis "Warte auf Messgerätsysteme". Der Timer muss dabei von 60 auf 5 Sekunden springen und dann herunterzählen. Wenn nach der 60 die 59 erscheint, dann stimmt beim Verbindungsaufbau etwas nicht (z.B. Totalstation steht nicht auf andere Software bei Verbindungen). Der Vorgang dauert bei korrekten Einstellungen wenige Sekunden.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/dAUQE2pjp2ZpKnzb1z4Q/image.png" alt=""><figcaption></figcaption></figure>

Alle Geräte, die über den Treiber verbunden werden, werden in die Datei messgeraet.ini im Ordner C:\Program Files (x86)\KIVIDFeld\tachymeter geschrieben. Wurden die Antennen ungekoppelt verbunden, so kann die Datei messgeraet.ini auf andere Rechner kopiert werden. Die Antennen müssen dann auf diesem Rechner nicht mehr über den Treiber eingerichtet werden.&#x20;

## Einstellungen im Treiber bei aktivem Messgerät

Die Totalstation ist nun verbunden und im Treiber können diverse Einstellungen vorgenommen werden. Funktionen wie ATR, LOCK, Powersearch...stehen in FX Survey zur Verfügung. Diese Einstellungen werden nicht direkt im Treiber vorgenommen.

Siehe dazu das [Kapitel Instrumentpanel](/messen-mit-totalstation/instrumentpanel).

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/8Ei8A57AxWJKGwHlSH1Q/image.png" alt=""><figcaption></figcaption></figure>

Bei Klick auf den Button "Kompensator..." öffnet sich zum Beispiel eine Libelle.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/KczCQUxBMqDTXryv4p5h/image.png" alt=""><figcaption></figcaption></figure>

Ist das Messgerät aktiv, so werden zuvor ausgegraute Funktionen im Menü Gerät aktiv.&#x20;

### EGL Einweisung

Unter Gerät können Sie die EGL Einweisung einschalten und die Intensität bestimmen.&#x20;

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/ujpw08DWAmeOmT8Sutfl/image.png" alt=""><figcaption></figcaption></figure>

### Einstellungen

Im Menü Gerät / Einstellungen können Sie die EDM und PPM Eingaben für die Messung setzen. Bei Totalstationen von Leica Geosystems können Sie zusätzlich die Bildparamter einstellen. Bei Totalstationen von Trimble finden Sie hier auch die VISON Einstellungen für das Instrument.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/BS2VTfsXeLTzgvDpaX8S/image.png" alt=""><figcaption></figcaption></figure>

### EDM-Messprogramm

#### Sichtbarkeit

Bei schlechten Wetterbedingungen oder bei schlecht reflektierenden Oberflächen empfiehlt sich hier die Einstellung \<Schlecht>. Die Messung erfolgt dann auch bei schlechten Bedingungen.&#x20;

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/gzUR3qVxhx4AQfzNTncu/image.png" alt="" width="334"><figcaption></figcaption></figure>

#### Zeit nach LOCK Verlust

Gibt an, nach wie vielen Sekunden eine Aktion ausgeführt werden soll.

#### Aktion

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/5CG0wpCVJKoy15YxcO4W/image.png" alt="" width="338"><figcaption></figcaption></figure>

### PPM-Eingabe

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/oLylA41XGoQu74rxUgFt/image.png" alt=""><figcaption></figcaption></figure>

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/gnhvffcZi9pmdjARbjFN/image.png" alt=""><figcaption></figcaption></figure>

Anschließend können Sie den Tachymeter Treiber schließen, dieser ist jetzt für die Verwendung in FX Survey, S-Utilities oder S-Kataster eingerichtet. Zum Schließen entfernen Sie zunächst den Haken „Aktiv“ unter Gerät und klicken dann auf das X oder unter Gerät auf "Ende".


# Leica AP20 einrichten

**Voraussetzung:**

Für das Arbeiten mit AP20 in FX Survey benötigt der AP20 die GEOCOM Schnittstelle Autopole.

**Bitte beachten:**

In unserem Kapitel [Exkurs Leica Tachymeter / AP20 AutoPole](/messen-mit-totalstation/messen-mit-leica-ap20/leica-ap20-autopole) finden Sie wichtige Informationen zu der Verwendung des AP20.

## Verbindung des Leica AP20 mit der Totalstation

Zuerst muss der Leica AP20 mit der Totalstation verbunden werden. Erst danach erfolgt die Verbindung der Totalstation mit dem Tablet.

Die folgenden Einstellungen werden an der Totalstation vorgenommen.

* Auf der Startseite die Kachel "Einstellungen" auswählen.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/zC48anmBjvRQ3SCIx9Ru/Startbildschirmklein.png" alt="" width="563"><figcaption></figcaption></figure>

* Unter Einstellungen die Kachel "Verbindungen" auswählen.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/i9vXhpMQ0a6CPKMT19iL/Screenshot%20(4)neu.png" alt="" width="563"><figcaption></figcaption></figure>

* Unter Verbindungen die Kachel "AutoPole" wählen.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/7IzPXBZSnWC02i00VPpg/Screenshot%20(31).png" alt="" width="563"><figcaption></figcaption></figure>

* Klick auf \<Weiter>

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/8EAd4RoOUqcPnomru6Sj/Screenshot%20(17).png" alt="" width="563"><figcaption></figcaption></figure>

* AP20 auswählen und Klick auf \<Weiter>

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/07LrTGbslD6qRYptg434/image.png" alt="" width="563"><figcaption></figcaption></figure>

* Den gewünschten AP20 unter den gefundenen Geräten auswählen Klick auf \<Weiter>

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/AQv2z2oRaWzSsvV5bEFA/Screenshot%20(18).png" alt="" width="563"><figcaption></figcaption></figure>

* Im **Menü AP AutoPole Verbinden** eine TargetID vergeben, wenn gewünscht. Dies empfiehlt sich, wenn mehrere Geräte im Einsatz sind. Bei ausgewählter TargetID ist darauf zu achten, dass man sich nicht zu nah an der Totalstation befindet, sonst kann das Prisma nicht gefunden werden.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/Swjpl21MsixAahMgcuHb/L1030288.JPG" alt="" width="563"><figcaption></figcaption></figure>

* Wenn nicht weiter mit dem AP20 gearbeitet werden soll, muss der Haken bei AutoPole verwenden entfernt werden und der GEOCOM Treiber neu gestartet werden.&#x20;

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/culHI9ybGBgmcudZ0pvo/image.png" alt="" width="563"><figcaption></figcaption></figure>

* Haken bei AutoPole verwenden entfernt

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/GYpUYxWSX5YMtEmyTyeN/Screenshot%20(34).png" alt="" width="563"><figcaption></figcaption></figure>

Was Sie  bei der Arbeit mit dem AP20 im Außendienst beachten müssen, finden Sie im Kapitel [Mit dem AP20 arbeiten](https://app.gitbook.com/o/0R3u5Br0aclHEAUIi5I4/s/-MNS_S5LXSTYWl06K9hb/~/changes/1680/fx-survey-einrichten/tachymeter-einrichten/mit-dem-ap20-arbeiten).


# Mit dem Leica AP20 arbeiten

Wenn Ihr AP20 bisher noch nicht für Ihre Totalstation eingerichtet wurde, lesen Sie bitte im Kapitel [Leica AP20 einrichten](/totalstationen-einrichten/leica-ap20-einrichten) nach.&#x20;

## Einstellung an der Totalstation

Wenn bei der letzten Nutzung des AP20 der Haken bei AutoPole verwenden entfernt wurde,

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/21FDN6O0x5qbNw5Zp02Z/image.png" alt="" width="563"><figcaption></figcaption></figure>

dann wählen Sie im **Menü Verbindungen** "Weitere Verbindungen" aus.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/eCBVMRtODqRaEk0Lt7ha/Weitere%20Verbindungenklein.png" alt="" width="563"><figcaption></figcaption></figure>

Nun können Sie den AP20 erneut auswählen.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/5htGVXPUq9QRbqSPeGEu/Screenshot%20(18).png" alt="" width="563"><figcaption></figcaption></figure>

## Leica AP20 verbinden

Wenn ihr Leica AP20 bereits eingerichtet ist, müssen Sie lediglich in FX Survey eine Verbindung zu der Totalstation herstellen.&#x20;

Starten Sie FX Survey und wählen Sie über das Menü Tachymter die Option Instrumentpanel. Zunächst wählen Sie wie gewohnt den Radiohandle des Tachymeters aus.&#x20;

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/7mOdLExUoop7ElV9iEAm/Clip9.bmp)

Anschließend öffnet sich das Instrumentpanel.&#x20;

Im Instrumentpanel (nicht im Treiber!) aktivieren Sie als erstes im Feld Steuerung das LOCK. Anschließend Powersearch wählen bis das Prisma im LOCK ist (grünes Fadenkreuz unterhalb der Anzeige des Batteriestatus im Dialog Steuerung.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/Fc4hXZioTtxrFz16k10k/image.png" alt=""><figcaption></figcaption></figure>

Nachdem das Prisma in der Verfolgung ist (LOCK), öffnen Sie bitte den Treiber. Sie finden den Treiber in der Statusleiste.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/DoImXhsZFenx167dx3eS/image.png" alt=""><figcaption></figcaption></figure>

Im Leica GEOCOM Treiber ist die Checkbox bei Neigung nun auswählbar. Ohne LOCK ist die Checkbox Neigung ausgegraut. Bei angehakter Checkbox wird die Neigungskompensation überwacht.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/BkIsOxfj2oI3fG6EQmTf/image.png" alt=""><figcaption></figcaption></figure>

Am Leica AP20 leuchtet nun die linke LED rot. Am RH18 blinkt von den beiden rechten LEDs die rechte.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/d22Lbw0KAj03sgxledvw/image.png" alt="" width="394"><figcaption></figcaption></figure>

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/gYC5znx3grl52rQN3hFd/image.png" alt="" width="263"><figcaption></figcaption></figure>

Zum Initialisieren des Schrägmessmodus muss der AP20 beweget werden. Nach erfolgreicher Initialisierung leuchtet am Leica AP20 die linke LED grün.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/iur292ylVjXMNKDgLKHV/image.png" alt="" width="394"><figcaption></figcaption></figure>

Je länger der AP20 bewegt wird, desto länger bleibt die Neigungskompensation erhalten. Geht sie verloren und die LED am Leica AP20 leuchtet wieder rot, muss der Stab erneut bewegt werden.

### Reflektorhöhe

Beim Messen mit Neigungskompensation wird die Reflektorhöhe automatisch ermittelt und an FX Survey übertragen.&#x20;

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/k18bCQIX9y4dyr7Ws5xA/image.png" alt=""><figcaption></figcaption></figure>

**Bitte beachten:**

Bei der Einstellung der Reflektorhöhe muss der Stab einrasten, sonst kann keine Reflektorhöhe ermittelt werden. Die Reflektorhöhe wird auch dann richtig übermittelt, wenn mit dem Leica AP20 kopfüber gemessen wird.

Beim Messen ohne Neigungskompensation (kein Haken bei Neigung) wird die Reflektorhöhe nicht automatisch übertragen.&#x20;

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/2XWHcc55NOsN752Z13tK/image.png" alt=""><figcaption></figcaption></figure>

Wenn ein Leica AP20 angebunden ist, dann steht im Menü Gerät unter Einstellungen die Option AutoPole zur Verfügung.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/nUN1QZB7dWn7R5QiFMTZ/image.png" alt=""><figcaption></figcaption></figure>

Dort kann ein Haken bei Reflektorhöhe gesetzt werden, damit diese auch beim Messen ohne Neigungskompensation übertragen wird.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/54aXpFzns6WiRDIe5kla/image.png" alt=""><figcaption></figcaption></figure>

### Messung kopfüber

Mit dem Leica AP20 ist es möglich auch dann zu messen, wenn die Prismenpitze unterhalb der Lotstabspitze liegt.&#x20;

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/R1eYj7gtmmO0HD5pV9by/image.png" alt=""><figcaption></figcaption></figure>

Dafür wird im Menü Geräte / Einstellungen / AutoPole bei Neigungskompensation die Option Prismenspitze ausgewählt.&#x20;

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/Hwtpil3S4mvp8zsnctFt/image.png" alt=""><figcaption></figcaption></figure>

Bitte beachten:

Ist die Option "Neigung" im Treiber aktiviert, ist ein Wechsel zwischen Lotstabspitze und Prismenspitze nicht möglich. Es muss erst die Option "Neigung" deaktiviert, dann im Auswahlfeld *Neigungskompensation* die gewünschte Option ausgewählt und anschließend die Option "Neigung" wieder aktiviert werden.

Ist die Option ausgewählt, muss in dem Eingabefeld *Prismenspitzenlänge* die Länge (Einheit in Meter) der auf dem Reflektor aufgeschraubten Spitze eingegeben werden. In diesem Fall wird die Reflektorhöhe nicht automatisch ermittelt.


# Kurzanleitung Leica DSX

### System zusammenbauen

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fl88zUSoCslzFdGGhCIvH%2Fimage.png?alt=media&amp;token=27da3396-1a58-45f7-b149-8d249d491c69" alt="" width="97"><figcaption></figcaption></figure>

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fn2UDt8pOUOTcgz5Wv9wy%2Fimage.png?alt=media&amp;token=ee2f7d86-a2b7-441b-90e6-7e8b87f356ed" alt="" width="207"><figcaption></figcaption></figure>

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fjw9xV8tfgiLq4XkRFvQm%2Fimage.png?alt=media&amp;token=c0d14063-34d9-455c-b80c-ad64c552e33d" alt=""><figcaption></figcaption></figure>

### Leica Zeno Connect starten

Doppelklick auf das Icon Zeno Connect auf Ihrem Desktop.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fk49mKW6mj0DsOtfRQnMU%2Fimage.png?alt=media&amp;token=670ebe6a-e666-4f86-9426-ed96130ab4af" alt=""><figcaption></figcaption></figure>

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FhRmkrgZ34FOM6nJ5jVqz%2Fimage.png?alt=media&amp;token=7b979ebf-8edb-405e-873d-51cfa987b09c" alt=""><figcaption></figcaption></figure>

Leica Zeno Connect wir geöffnet.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FSN7BaBKxF7Vz6cC6r4kf%2Fimage.png?alt=media&amp;token=e0f692e1-a8b0-45f1-b5da-704f8885a8e0" alt=""><figcaption></figcaption></figure>

###

### Antenne einschalten

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F36G10rQQtDq5QhJVktd7%2Fimage.png?alt=media&amp;token=c7e25eed-4a4a-41ce-bd43-2d05e53dd9b6" alt="" width="231"><figcaption></figcaption></figure>

###

### Antenne in Leica Zeno Connect verbinden

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fn1826pZnI7LQxtawKKOc%2Fimage.png?alt=media&amp;token=07ee2628-a7e5-42f8-8182-224eaa4e0740" alt=""><figcaption></figcaption></figure>

###

### Antenne via Bluetooth koppeln

Falls die Antenne bisher noch nicht gekoppelt wurde.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FJW8xQx290NXKMSYxtaN9%2Fimage.png?alt=media&amp;token=eb7c8ba8-6914-489f-97cd-f17d2b3c06da" alt=""><figcaption></figcaption></figure>

###

### Den RTK Dienst aktivieren (zB SmartNET)

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fc1P1HlKvgQ96KwTyVJLr%2Fimage.png?alt=media&amp;token=90da2ced-433b-422a-9740-a768f562245f" alt=""><figcaption></figcaption></figure>

###

### DXplore öffnen

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FhRBiQt7rsqOgKdwsroji%2Fimage.png?alt=media&amp;token=c8a7f129-d7a8-4fc1-b79d-77398b53f529" alt=""><figcaption></figcaption></figure>

###

### DSX einschalten

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FyKWjPtBwIuhWFufVqEiG%2Fimage.png?alt=media&amp;token=7c29389f-f9fa-4e2f-9a6b-949bef1faf16" alt="" width="375"><figcaption></figcaption></figure>

###

### GPS Einstellungen in DXplore&#x20;

Antenne immer über NMEA verbinden, NICHT FLX auswählen.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FsxaCCc6iaPdUsglbkbD8%2Fimage.png?alt=media&amp;token=866980e3-2e81-427a-8512-d0208f3421a0" alt=""><figcaption></figcaption></figure>

###

### GNSS Einstellungen – Antenne testen

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FnEIAzFKSqdzEIellRWgz%2Fimage.png?alt=media&amp;token=6e8f6f25-3f61-4842-8f7b-658ce92cc079" alt=""><figcaption></figcaption></figure>

###

### GNSS verwenden – NMEA GNSS

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FVLN6NCORwNS9pHC1iiZi%2Fimage.png?alt=media&amp;token=bc3f1097-dd38-441c-ac06-8f18a7c5776c" alt=""><figcaption></figcaption></figure>

###

### Scannen

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fy9RwB6BNmDm2fvsqZETC%2Fimage.png?alt=media&amp;token=186de5aa-4edd-4c49-b610-f43f0dcdb898" alt=""><figcaption></figcaption></figure>

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F5HIw2WyREXxBdq0TXh3v%2Fimage.png?alt=media&amp;token=252e1fd5-c281-4a59-a1e8-38ff199129c7" alt="" width="331"><figcaption></figcaption></figure>


# Dokument zum Download

Das folgende Dokument enthält das gesamte Kapitel "Erste Schritte in FX Survey".

{% file src="/files/YFmpN72wD5TBh9c7Lxp8" %}

**Bitte beachten** Sie, dass Sie auch einzelne Unterkapitel als PDF ausdrucken können.&#x20;

Öffnen Sie das gewünschte Unterkapitel und klappen Sie dann über den Button "Kopieren" in der rechten Spalte rechts oben auf der Seite die Funktionen auf.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F27rOnlvZxFUg63YV9daT%2Fimage.png?alt=media&amp;token=d7dec923-06b2-41e7-952c-e44eb57d9ba0" alt=""><figcaption></figcaption></figure>

Sie finden dort verschiedene Optionen. Wählen sie nun "Als PDF exportieren aus".

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FcJNm45PPdIUXqIze18EN%2FScreenshot%202025-09-10%20125805.png?alt=media&amp;token=11545109-ed0a-4a41-8efc-f83d99972abf" alt=""><figcaption></figcaption></figure>


# Erste Schritte in FX Survey

[Projekt anlegen](/erste-schritte-in-fx-survey/erste-schritte-in-fx-survey/projekt-anlegen-und-grundkarte-auswahlen)

[Projekt speichern](/erste-schritte-in-fx-survey/erste-schritte-in-fx-survey/projekt-speichern)

[CAD Daten anbinden](/erste-schritte-in-fx-survey/erste-schritte-in-fx-survey/daten-importieren)

[Zoomfunktionen](/erste-schritte-in-fx-survey/erste-schritte-in-fx-survey/zoomfunktionen)

[Sachdateneingabe](/erste-schritte-in-fx-survey/erste-schritte-in-fx-survey/sachdateneingabe)

[Objekte erfassen](/erste-schritte-in-fx-survey/erste-schritte-in-fx-survey/objekte-erfassen)

[Konstruktion von Objekten](/erste-schritte-in-fx-survey/erste-schritte-in-fx-survey/konstruktion-von-objekten)

[GNSS in FX Survey](/erste-schritte-in-fx-survey/erste-schritte-in-fx-survey/gnss-in-fx-survey)

[Menü GNSS](/erste-schritte-in-fx-survey/erste-schritte-in-fx-survey/menu-gnss)

[GNSS Programmeinstellungen](/erste-schritte-in-fx-survey/erste-schritte-in-fx-survey/gnss-programmeinstellungen)

[Mit GNSS messen](/erste-schritte-in-fx-survey/erste-schritte-in-fx-survey/mit-gnss-messen)

[GNSS Absteckung](/erste-schritte-in-fx-survey/erste-schritte-in-fx-survey/gnss-absteckung)

[Tachymeter verbinden und messen](/erste-schritte-in-fx-survey/erste-schritte-in-fx-survey/totalstation-verbinden-und-messen)

[Tachymeter Steuerung](/erste-schritte-in-fx-survey/erste-schritte-in-fx-survey/tachymeter-steuerung)

[Tachymeter Messungstypen ](/erste-schritte-in-fx-survey/erste-schritte-in-fx-survey/tachymeter-messungstypen)

[Daten exportieren](/erste-schritte-in-fx-survey/erste-schritte-in-fx-survey/daten-exportieren)

[Menü Hilfe](/erste-schritte-in-fx-survey/erste-schritte-in-fx-survey/menu-hilfe)


# Projekt anlegen und Grundkarte auswählen

FX Survey starten und Projekt anlegen oder Projekt öffnen

## **FX Survey starten**

Das Programm wird durch Doppelklick auf das Icon „FX Survey“ geöffnet. Dieses kann bei der Installation mit dem Desktop verknüpft werden.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fj1MANAMDx2IzrIXJtMcf%2Fimage.png?alt=media&amp;token=3324c7bd-16e8-43f1-abbb-fd5ad0c45d87" alt=""><figcaption></figcaption></figure>

FX Survey und KIVID Feld werden gestartet. Sie können das KIVID Feld Fenster minimieren, es darf jedoch nicht geschlossen werden.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FCnUFJ4P5IgmmhctuTfpN%2FScreenshot%20(1874).png?alt=media&amp;token=58d7c275-b083-408f-9de1-0f3de2e28933" alt="" width="247"><figcaption></figcaption></figure>

## **Neues Projekt anlegen**

*Menü Datei / Neues Projekt / Neues Projekt*

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FNrgLADd9SbvwaALSFTJ3%2Fimage.png?alt=media&amp;token=a8ec04f6-b82a-421a-a99d-71420f5e28bd" alt="" width="487"><figcaption></figcaption></figure>

Um ein neues FX Survey-Projekt anzulegen, wählen Sie im Hauptmenü \<Datei / Neues Projekt / Neues Projekt>. Anschließend öffnet sich ein Fenster, in dem Sie den Pfad und Dateinamen des neuen Projektes eingeben müssen.&#x20;

Es öffnet sich der Windows Explorer, um einen Dateinamen zu vergeben. Klicken Sie auf \<Speichern>.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FLbRDwPpIpvZaEgxlNaAp%2Fimage.png?alt=media&amp;token=74da9c45-5c21-4c1c-afcf-a92e35d3ae51" alt=""><figcaption></figcaption></figure>

Es öffnet sich das Fenster "Neues Projekt", in dem verschiedene Parameter eingegeben werden können.

### Reiter Projekt

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FRSYEZIFZV5WUYzN9BRlr%2Fimage.png?alt=media&amp;token=9a537b17-3510-4ada-bdfd-9515c28236b7" alt=""><figcaption></figcaption></figure>

&#x20;In den Feldern Projektdatei und Projektname wird der Dateiname übernommen, den Sie im Windows Explorer für das Projekt angegeben haben. Wichtig ist hier die Auswahl des Datenmodells. Alle anderen Angaben sind optional.

### Reiter Berechnungsmodul

Hier kann die KIVID Feld Vorlage ausgewählt werden.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FjkLCe5oTHIgTOIMiz9QW%2Fimage.png?alt=media&amp;token=02f15336-a974-4068-b67a-80e80e7c4c76" alt=""><figcaption></figcaption></figure>

### Reiter Koordinatensystem

Bitte wählen Sie aus der Liste das gewünschte Lage- und Höhensystem aus.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FzxWUz6SiYPl19jJCRWwn%2Fimage.png?alt=media&amp;token=fb803e04-5e24-421b-a607-7578f3112990" alt=""><figcaption></figcaption></figure>

### Reiter Grundkarte

Unter diesem Reiter kann bereits beim Anlegen eines Projektes eine Grundkarte ausgewählt werden. Mit Hilfe der Grundkarte können Sie sich orientieren.

Wenn das Häkchen bei "Grundkarte verwenden" gesetzt wird, können Sie eine Karte aus der Liste auswählen.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FcYQpfJaMTphSYOwKh1WV%2Fimage.png?alt=media&amp;token=fa905b70-c129-4dc3-9fa2-d7409a0cd334" alt=""><figcaption></figcaption></figure>

Sind in dem Fenster "Neues Projekt" alle Eingaben getätigt, so bestätigen Sie bitte mit \<OK>.

Das Projekt wird angelegt.

Bei lizenziertem Modul **M-FX Power Kit I** erscheint die Frage, ob eine neue **Session** angelegt werden soll. Mit Sessions können Daten eines Projektes zeitlich oder räumlich in kleinere Einheiten eingeteilt und so besser verwaltet werden.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fx46HKJ1KdNfAj1SiXp7I%2Fimage.png?alt=media&amp;token=3fb3c435-78b9-4eb5-b9f5-72364e045f66" alt="" width="227"><figcaption></figcaption></figure>

### **Das Projekt wird gestartet**

Die Default Codeliste des Datenmodells wird geladen und zeigt rechts neben dem Grafifenster die zur Verfügung stehenden Objekte an.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FTF3dRzBA9ixrrATStQDv%2Fimage.png?alt=media&amp;token=7458c73a-2b15-457b-9421-b02c13f52152" alt=""><figcaption></figcaption></figure>

Ein neues Projekt kann auch auf Basis anderer Programme erstellt werden (GeoMapper XML, NAS Dateien, KIVID A³ KFS oder KIVID Feld KFP Datei, Geo8 XML, KAVDI XML, FMP Projekt mit Koordinatendatei XYZ).

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fa9Dl4TqLEe9zY4ca4Pxo%2Fimage.png?alt=media&amp;token=f3161552-2f0e-42df-b720-86b5dbf5a669" alt="" width="482"><figcaption></figcaption></figure>

Eine genaue Beschreibung dazu finden Sie im Kapitel [Datenimport](/datenimport/importschnittstellen).


# Daten importieren

*Menü Datei / Daten importieren / CAD-Dateien*

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F5ZsReQvPejaEJI1KFMgi%2Fimage.png?alt=media&amp;token=ade61e9f-1314-41cc-b150-d69c952af4e8" alt="" width="407"><figcaption></figcaption></figure>

Es können DXF Dateien ab dem Format 2018 importiert werden.&#x20;

Zunächst öffnet sich der Windows Explorer, um die DXF Datei auszuwählen.&#x20;

Nach Auswahl der Datei öffnet sich ein Importfenster, in dem der Fortschritt des Imports über den grünen Balken angezeigt wird.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FNO0HJgSZ8YM6KKMdYqUo%2Fimage.png?alt=media&amp;token=aa769180-831e-4d69-9d1c-bf91f7400bf6" alt=""><figcaption></figcaption></figure>

Die Daten erscheinen im Grafikfenster.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FNt0JQMjecl9sKGCMcC9Q%2Fimage.png?alt=media&amp;token=0ff5eb2a-4c6b-4afe-95dd-1e5803921ed7" alt=""><figcaption></figcaption></figure>

Die Daten liegen im Hintergrund. Es kann jedoch auf die Punkte gefangen werden, sodass Messpunkte auf die Punkte gelegt werden können.

Zusätzlich zu CAD Daten können auch Punktdaten und GEOgraf OUT- Dateien oder GIS Daten wie Shapes importiert werden. Auch eine Mobile Geodatabase für die Nutzung in ArcGIS Pro kann direkt importiert werden.

Ausführliche Informationen zu allen Importmöglichkeiten finden Sie im Kapitel [Datenimport](/datenimport/importschnittstellen).


# Zoomfunktionen

## Intuitive Touchbedienung

Einfaches Herein- und Herauszoomen über Touchbedienung.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FtJyl5eahesvE4QL9HTst%2Fimage.png?alt=media&amp;token=efc0baaf-40c9-495d-b997-d44a6b670498" alt="" width="42"><figcaption></figcaption></figure>

## Lupenfunktion

Über einen Zwei-Finger-Zoom lässt sich ein Teil der Karte vergrößern.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FqvU9GBjbRNlA7Pa2YcB3%2Fimage.png?alt=media&amp;token=daea14af-dcc3-4a3e-ae0c-89c40bdbeeb6" alt=""><figcaption></figcaption></figure>

## **Wichtige Bedienfunktionen** <a href="#toc65169873" id="toc65169873"></a>

Sie finden die Funktionen im Menü Ansicht oder in der entsprechenden Werkzeugleiste.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F1URdgnyl1WZPz34Ih8qo%2Fimage.png?alt=media&amp;token=4ce20b8e-eb1d-4d85-ba9f-188c90dee40d" alt=""><figcaption></figcaption></figure>

Zoomen und verschieben mit folgenden Werkzeugen:

![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FWkP1Tq3r5CXCD6HOWuqM%2Fimage.png?alt=media\&token=ea9f21c1-2d30-4a86-be4d-2fa978637c3b) Verschieben der Grafik

<div align="left"><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/hStJuGJc7sujRXlTmPnx/1" alt=""></div>

Nach Aktivieren wird durch Klick in die Grafik oder Aufziehen eines Fensters gezoomt. Der Punkt, auf den geklickt wurde, wird der neue Bildmittelpunkt.

<div align="left"><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/Y1B5gPjDcbXGjMrO5TZS/2" alt=""></div>

Durch Klick auf eines der Icons wird direkt um 50% gezoomt.\
Der Bildmittelpunkt bleibt erhalten.

![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FfIWOE4lHKoGDAYilgqu0%2Fimage.png?alt=media\&token=564123f2-6091-45ac-af83-71f5c155dac0) Volle Ausdehnung des Projektes

![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fs2RhTThYHjOLFMhyk1Lz%2Fimage.png?alt=media\&token=d0d51851-7de3-41b3-8a43-b5518b1552c0) Auf bestimmten Layer oder bestimmte Session zoomen

![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Feh2OkrI91GizWgseLX7h%2Fimage.png?alt=media\&token=9b69989e-a5f2-4ef3-9930-7d351cd96cc8) Zwischen der jetzigen und der vorherigen Ansicht springen

![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FcueD2t9EfVvYAi5HBREV%2Fimage.png?alt=media\&token=0f9acfd0-e3da-4fb2-9b70-cf3de14b543b) Bestimmten Maßstab eingeben


# Antenne verbinden und GNSS Werkzeugleiste


# Objekte erfassen

Das zugrundeliegende Datenmodell bildet die Wirklichkeit so ab, wie es für das Projekt erforderlich ist. Um die Objekte des Datenmodells nutzerfreundlicher zur Verfügung zu stellen, gibt es in FX Survey die Codes, die in Codelisten beliebig geordnet werden können.

* Codes können in Codelisten thematisch geordnet werden, um sie leichter zu finden.
* Der Anwender kann sich eigene Codelisten erstellen mit genau den Codes, die er für seine Arbeit braucht.
* Linienförmige Codes können parallel erfasst werden. Sie bleiben dabei im Hintergrund aktiv.
* Der gleiche Code kann mehrfach in einer Codeliste vorkommen und so mehrfach parallel erfasst werden.

#### ![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F0wgTinkiSQSaFQWmkNYX%2F0?alt=media\&token=8e570a43-5d4e-4e64-bb8d-e273b0df7912) <a href="#toc65672844" id="toc65672844"></a>

## Codeliste laden

Die Codes können in verschiedenen Codelisten organisiert werden, damit die Codelisten übersichtlich bleiben. Sie können thematisch geordnet werden, um sie leichter zu finden (zum Beispiel GAS, KANAL, STROM...). Außerdem kann der Anwender benutzerdefinierte Codelisten erstellen mit genau den Codes, die er für seine Arbeit braucht.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F4f0B4dMprEVWZNv91hOe%2Fimage.png?alt=media&amp;token=c6db7c19-a9b2-46cb-b860-2294ec3534b6" alt="" width="240"><figcaption></figcaption></figure>

Durch Klick auf das Ordnersymbol oberhalb der Codeliste öffnet sich das Fenster zur Auswahl der Codeliste.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FcMNH0EXgHq11qVeeCLJp%2Fimage.png?alt=media&amp;token=06130e11-f0ac-46b8-a4c3-b62c81fef709" alt="" width="383"><figcaption></figcaption></figure>

Mit lizenziertem Modul **M-FX Power Kit II** steht Ihnen auch die Möglichkeit zur Verfügung, mehrere Codelisten parallel in Reitern anzuzeigen (FX GAS, FX WAS, FX TOP). Dazu das Icon „PLUS“ klicken, die Codeliste auswählen und die Codeliste erscheint zusätzlich zu der bereits geladenen Liste in der oberen Zeile als Reiter zur Auswahl.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F0TvE6KFZaJFZ6TjHJOPr%2Fimage.png?alt=media&amp;token=654fb4bc-86bd-479f-9d64-6684b04a3e7d" alt="" width="237"><figcaption></figcaption></figure>

## Code für die Erfassung aktivieren <a href="#toc65169877" id="toc65169877"></a>

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/hmZNqMkGWSomECOxhGRO/0" alt="" width="188"><figcaption></figcaption></figure>

Um ein Objekt zu erfassen, muss der entsprechende Code zunächst in der Codeliste angeklickt werden. Der Code ist dann blau unterlegt.

## Objekt erfassen

Ist der Grafiksetzen Button (Kreis) unter der Codeliste aktiv, kann das Objekt in die Karte geklickt werden oder über Konstruktionsfunktionen erzeugt werden.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FgFtA2Ha5vkGsR8IZmoGz%2Fimage.png?alt=media&amp;token=ce20b0da-aa20-44be-bace-a214f78fef01" alt="" width="302"><figcaption></figcaption></figure>

Soll ein Punkt gemessen werden, so wird die Messung über den GNSS Button unterhalb der Codeliste links neben dem Grafiksetzen Button ausgelöst. Nach dem Verbinden mit der Antenne, der erfolgten Einwahl in den Korrekturdatendienst und einer Lösung wird das Symbol GNSS Messung in der Codeliste aktiv.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FPJlqptHx1NkXHqDPHewo%2Fimage.png?alt=media&amp;token=8c922c88-da27-4892-a420-3e22b05a1101" alt="" width="305"><figcaption></figcaption></figure>

Zum Beenden der Erfassung bei Linien und Flächen klicken Sie den schwarzen Haken. Punktobjekte sind nach der Messung direkt erfasst.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FcvzcY8XpEUnyuMhnf0yz%2Fimage.png?alt=media&amp;token=9b13b00a-f673-497e-9668-87418c6920e1" alt="" width="309"><figcaption></figcaption></figure>

Das Auslösen einer Messung kann auch über die Tasten des Toughbooks (A1, A2, A3) erfolgen. Wie Sie die Tasten des Toughbooks mit bestimmten Funktionen belegen, lesen Sie im Kapitel [Tablet einrichten / Einstellungen.](/tablet-einrichten/panasonic-fz-g2-mk3-einrichten/einstellungen)

Bleibt dieses Symbol ausgegraut, kann keine Messung ausgelöst werden. In diesem Fall betrachten Sie bitte einmal Ihre Einstellungen bezüglich des Lösungstyps.&#x20;

## Lösungstyp

Der Lösungstyp kann im Menü Extras / Programmeinstellungen angepasst werden.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F1Rmh6DSSCpUzSXIqUjhk%2FScreenshot%20(437).png?alt=media&amp;token=7363b9d8-3f53-4154-bcd5-3d86479f39a4" alt=""><figcaption></figcaption></figure>

Eine Beschreibung zu den Lösungstypen finden Sie im [Kapitel Antenne verbinden und GNSS Werkzeugleiste](/messen-mit-gnss/gnss-leiste). Der Lösungstyp legt fest, ab welcher Lösung das Auslösen einer Messung erlaubt ist. Dabei werden die Werte als Maßstab herangezogen, die in den Programmeinstellungen unter Grenzwerte für Warnungen eingegeben sind.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FL0hNW30Jx6KbveT9fYtV%2Fimage.png?alt=media&amp;token=596f65a5-61c3-411c-9a25-430b805dfc78" alt=""><figcaption></figcaption></figure>

##

## Objekt fortführen

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FCisZbQgM5xuVBjNdK9PE%2Fimage.png?alt=media&amp;token=310cea9f-1e35-4052-ba3e-8d53791c352e" alt=""><figcaption></figcaption></figure>

Ist bereits ein Linien- oder Flächenobjekt erfasst und abgeschlossen worden, so können Sie dieses über Objekt fortführen ![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FuYYaebGe1o3m2886lsdz%2Fimage.png?alt=media\&token=8c9d1c72-b4ed-49cb-8a03-0e84d6bd06e6) auch nachträglich weiterbearbeiten.

Aktive Objekte stehen dabei oben in der jeweiligen Codeliste im Bereich „Offene“. Der Code, der orangefarben hinterlegt ist, wird in der Grafik mit Hellblau markiert. Das Objekt kann nun am letzten Punkt (rot markiert) fortgeführt werden. Die Richtung der Fortführung kann auch umgedreht werden, um die Linie an der anderen Seite fortzusetzen.


# Sachdateneingabe

Bei Bedarf kann für bestimmte Codes festgelegt werden, dass direkt bei der Erstellung der Objekteditor geöffnet wird, damit die Sachdaten erfasst werden können. Der Objekteditor kann aber auch nachträglich über das Menü Bearbeiten oder über das Icon  ![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F8yBvDD2xuBjTB0UCMGET%2Fimage.png?alt=media\&token=fe007820-6350-44e9-9e38-9e7e911217cd) in der Werkzeugleiste geöffnet werden.

Die Sachdaten des Objektes können eingeben werden und werden übernommen, wenn das Fenster über das ![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FxmQ7VgAz5UDw6V6taKRo%2Fimage.png?alt=media\&token=30723eb0-915a-452d-a94e-6e42ce6acfc4) rechts oben geschlossen wird.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FP1KRewTOuFDjVi04YPyW%2Fimage.png?alt=media&amp;token=54f95534-15a7-4bb8-9dc2-f92ec8c3620e" alt=""><figcaption></figcaption></figure>

Je nachdem, wie das Objekt im Datenmodell definiert ist, werden die Sachdaten in der Grafik an das Objekt geschrieben. Auch die Darstellung kann sich je nach Definition im Datenmodell in Abhängigkeit der Sachdaten ändern.

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/iBgCNsPryPFr8lQlGGJK/1)


# Konstruktion von Objekten

FX Survey bietet verschiedene Funktionen zur Erfassung und Bearbeitung von Punkten, Linien und Flächen in den entsprechenden Menüs. Eine Grafik zeigt jeweils, was zu tun ist und welches Ergebnis zu erwarten ist. Beispielhaft werden im Folgenden zwei der Funktionen beschrieben:

## **Bogenschnitt**

*Menü Punkte / Bogenschnitt*

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FluozuH4QvvMvUwXNQiNX%2Fimage.png?alt=media&amp;token=23278416-fc82-4cd8-9740-6438dfe11ac2" alt="" width="251"><figcaption></figcaption></figure>

Ein Objekt wird über Bogenschnitt konstruiert aus der Messung zu zwei Punkten.

* In der Codeliste das Objekt auswählen.
* Menü \<Punkte>: Funktion \<Bogenschnitt> auswählen.
* Das Werkzeug „Bogenschnitt“ erscheint.
* Zunächst die beiden Punkte direkt in der Karte anklicken, zu denen gemessen wird (P1 und P2).

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fkq880DroJp0GaHoHCSf9%2Fimage.png?alt=media&amp;token=036eba59-7a2d-478b-9f09-63da7eb7494e" alt=""><figcaption></figcaption></figure>

* Zwei Kreise mit zwei Schnittpunkten erscheinen. Den gewünschten Schnittpunkt im Werkzeugfenster bei „Lösung verwenden“ markieren (hier N2).
* Klick auf „Fertig“ erstellt das ausgewählte Objekt am eingestellten Schnittpunkt.

## Orthogonale Punkte <a href="#toc65169881" id="toc65169881"></a>

*Menü Punkte / Orthogonale Punkte*

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FgDIyd33RMuM4IKtX60uU%2Fimage.png?alt=media&amp;token=5647c8b3-9e6b-4895-9714-f28e73bc34db" alt="" width="252"><figcaption></figcaption></figure>

Ein Objekt wird auf eine Messungslinie orthogonal eingemessen.

* In der Codeliste das Objekt auswählen.
* Menü \<Punkte>: Funktion \<Orthogonale Punkte> auswählen.
* Das Werkzeug „Orthogonale Punkte“ öffnet sich.
* Zunächst zwei Punkte als Punkte der Messungslinie direkt in der Karte anklicken (Punkte P1 und P2)

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F3RnIjPZ7NtpPNn4YNrzz%2Fimage.png?alt=media&amp;token=41e334e2-5160-4c19-8893-366d9c323aff" alt="" width="294"><figcaption></figcaption></figure>

* Mit Klick auf „Fertig“ wird das ausgewählte Objekt erstellt.


# GNSS in FX Survey

Modul **M-FX GNSS Steuerung frox**

Dieses Modul ermöglicht die Steuerung eines GNSS Receivers aus KIVID®-Feld heraus. In der Grafik sehen Sie die Position Ihres GNSS Receivers in Form eines blauen Punktes. Über die Codeliste erzeugen Sie Objekte während der Messung.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F5rs73t2znAgJvT1UjmxE%2Fimage.png?alt=media&amp;token=8341c239-ff3c-4377-8a3e-f2574d85ffa0" alt=""><figcaption></figcaption></figure>

Die GNSS Werkzeugleiste ist am unteren Bildschirmrand sichtbar.

## **GNSS Werkzeugleiste**

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FOLaMSQyGoiyVHIUmDCH1%2Fimage.png?alt=media&amp;token=6089722b-5fa0-4a23-bdc5-2619022d7348" alt="" width="563"><figcaption></figcaption></figure>

<img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/Y4A2iYoZMrs6HH5gtCgl/2" alt="Initialisieren" data-size="original">**GNSS Ein/Aus**

Aufbau der Verbindung zur GNSS Antenne

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/ZBFJplnB0IS3ZSLhM1wx/image.png) **GNSS Antenne auswählen**

<img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/KTtz8cOvsd57D1ewDwH3/1" alt="" width="375">

<img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/bJqsjAeMGCNQdAizwVar/3" alt="Wählen" data-size="original"> **Verbindung zum Korrekturdatendienst**

Einwahl bei Korrekturdienst und Beendigung der Verbindun&#x67;**.**

<img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/EY2Wl1acaZeMEBgnY41M/4" alt="" data-size="original">**Verbindung trennen**

Die Verbindung zum Korrekturdatendienst wird getrennt.

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/5EclZFSPcxuervvnDUq7/image.png) **Satellitenanzahl**

Anzahl der aktuell zur Berechnung verwendeten Satelliten.&#x20;

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/LamC3SlVeq05EtH9vjvX/5)![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/DKe4bX9H2saQywUiezlE/6) **DOP-Werte**&#x20;

Die DOP-Werte sind ein Maß für die Streubreite der GNSS-Messwerte aufgrund der aktuellen Satellitenkonstellation:

* GDOP (Geometric DOP) steht für die Gesamtgenauigkeit
* PDOP (Positional DOP) steht für die Positionsgenauigkeit
* HDOP (Horizontal DOP) steht für die Horizontalgenauigkeit
* VDOP (Vertical DOP) steht für die Vertikalgenauigkeit

Ein DOP-Wert von 1 steht für die bestmögliche Satellitenanordnung. DOP-Werte bis 6 sind in der Regel in Ordnung.

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/DeAU5zmZspsb3d8SBPVO/image.png)**Standardabweichung**

Shor beschriebt die Standardabweichung der Horizontalen Lage = Lagegenauigkeit

Sz beschreibt die Standardabweichung der Vertikalen Höhe = Höhengenauigkeit

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/S4zXCKWf0aUJlD91xtYf/image.png) **Alter der Korrekturdaten**

In der Regel um 1 Sekunde / max. 60 Sek.

![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FVmComvGtY55jcQyhLUjG%2Fimage.png?alt=media\&token=c5cd9433-ece5-4174-8e54-c5d0f4fe04ac) **AutoPan**

Einstellung, ob der GNSS Cursor (blauer Punkt) beweglich ist und der Hintergrund stabil bleibt oder ob der Cursor fest in der Mitte des Grafikfensters ist und sich die Grafik bewegt. Wechsel zwischen beiden per Klick auf dieses AutoPan-Icon.

Empfohlen ist, die Funktion zu nutzen, um den GNSS Position in die Mitte der Karte zu platzieren. Danach durch erneuten Klick bitte die Funktion wieder beenden, damit die Hintergrundkarte bei Bewegung der Antenne nicht permanent neu gezeichnet werden muss.

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/KG55eC33zPgmirn1NEcP/image.png) **Messprofil**

Dieser Bereich ist in der GNSS Leiste nur sichtbar, wenn im Menü Extras / Programmeinstellungen / GNSS / Messung / Messprofile nutzen "Ja" eingestellt ist.

Die Profile überwachen die Genauigkeit und die Anzahl der Epochen pro Messung.&#x20;

![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FmBG47ZNRqJSaYkUAVeSb%2Fimage.png?alt=media\&token=eb3f73fa-0de4-43cd-a980-82d58908a92e) **Atennenhöhe**&#x20;

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/pw4lpxuWkzcVaY507VUc/image.png) **Positionsberechnungsmodus**

* Autonom: es gibt eine navigierte Lösung ohne RTK Dienst
* DGPS: Lösung mit geringer Genauigkeit (m-Bereich)
* Diff-Phase (unbestimmt): Lösung mit Genauigkeit im dm-Bereich
* Diff.-Phase (Fixed): Lösung mit Genauigkeit im cm-Bereich

Über das Menü GNSS / Erweiterte Einstellungen können die Parameter angepasst werden.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FlGloHVeq5kQtWZAn9ooO%2Fimage.png?alt=media&amp;token=ef312e62-e063-4ead-a2fe-a7e26a5e0b6e" alt="" width="218"><figcaption></figcaption></figure>

**Bitte beachten:**

Die Einstellungen bleiben so lange bestehen, bis ein neues Messprofil ausgewählt wird.&#x20;


# Menü GNSS

#### Das Menü „GNSS“ bietet weitere Werkzeuge <a href="#toc65169886" id="toc65169886"></a>

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FN1NMPVD9rQUoS0EAymCX%2Fimage.png?alt=media&amp;token=4ffab9a3-ace4-485e-adce-698feac00ce3" alt="" width="257"><figcaption></figcaption></figure>

* **GNSS ein-/ausschalten:** Der GNSS-Empfänger wird initialisiert bzw. die Verbindung getrennt.
* **Verbindung mit Korrekturdienst:** Enthält eine Auswahl von Korrekturdiensten mit entsprechenden Einwahlnummern.
* **Initialisierung:** Startet den RTK-Modus innerhalb des GNSS-Empfängers neu.
* **Sky-Plot:** Darstellung der Satellitenkonstellation
* **COM-Monitor:** Darstellung der empfangenen NMEA-Daten des GNSS-Empfängers
* **Transformationsparameter verwalten:**\
  Verwaltung der Transformationsansätze (neu anlegen, Parameter/Daten ändern)
* **Transformationsparameter auswählen:**\
  Vordefinierte Parameter auswählen oder benutzerdefinierte eingeben
* **GNSS-Absteckung:** Absteckung von Punktobjekten mit Anzeige der Abweichungen und der Soll-Ist-Richtung innerhalb des Grafikfensters
* **GNSS-Achsabsteckung:** Absteckung von Punktobjekten mit Anzeige der Abweichungen und der Soll-Ist-Richtung innerhalb des Grafikfensters
* **GNSS-Bericht:** Generiert ein Protokoll der GNSS-Messung
* **Anzahl GNSS Messungen:** Es wird eine offene Raute über den entsprechenden Messpunkten für 1x gezeigt und eine geschlossene Raute für >1
* **Messdaten bearbeiten:** Bearbeitung der Messungen der einzelnen GNSS Programmen
* **Erweiterte Einstellungen:** Siehe dazu das Kapitel [GNSS in FX Survey](/erste-schritte-in-fx-survey/erste-schritte-in-fx-survey/gnss-in-fx-survey)


# GNSS Programmeinstellungen

Unter Menü Extras / Programmeinstellungen können auf dem Reiter „GNSS“ bei Bedarf verschiedene Einstellungen angepasst werden.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FespUjpJdBkOg2FTfW65n%2Fimage.png?alt=media&amp;token=9aaf0198-c0a8-427f-a3cd-fe3d6985f4a8" alt=""><figcaption></figcaption></figure>

* **Absteckung:** Einstellung der Absteckungsprofile für die GNSS Achsabsteckung
* **Absteckung Punkte:** Neupunkte erzeugen bei der Punktabsteckung mit gleicher Punktnummer wie der Sollpunkt zzgl. Eines Suffixes z.B. A (1000 Soll / 1000A Ist)
* **Anzeige:** Einstellung für die Absteckungseinweisung in der Grafik
* **Messdialog nach der GNSS Messung –** immer anzeigen – Diese Einstellung wird benötigt, wenn man einen Punkt mehrfach aufmessen möchte und der automatische Suchradius nicht greift. Die Antennenhöhe ist dann nicht in der Werkzeugleiste einstellbar, sondern im Messdialog nach der Messung. Empfohlen für alle anderen Anwendungsgebiete ist hier die Einstellung **„nicht anzeigen“.**
* **Geräteauswahl:** Definition des Vorausgewählten GNSS Geräts
* **Kataster:** Überprüfung einer 30min Zeitschranke mit Meldung, wenn diese nicht eingehalten wird zwischen der letzte und aktuellen GNSS Messung
* **Messung:** Messprofile nutzen **„Ja“** – Sammlung (Einstellung der Messprofile), die Messprofile werden als Auswahlliste in der GNSS Werkzeugleiste angezeigt.
* **Mittelung:** Automatischer Suchradius in dem der Messdialog nach der Messung angezeigt wird
* **Receiverauswahl:** GNSS Steuerung frox, Zeno Connect, NMEA, etc.


# Mit GNSS messen

## Antenne verbinden

Mit Klick auf den Button „GNSS ein/aus“ <img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/n9ptGcnjXp18XcIiaGgA/0" alt="C:\Users\Bruchhaus\Desktop\Sat.png" data-size="line">in der GNSS Leiste wird die GNSS-Antenne verbunden. Der Empfänger beginnt, die vorhandenen Satellitensignale auszuwerten und leitet daraus seine Position ab. An der Position des Empfängers erscheint ein blauer Punkt. Der zugehörige GNSS Treiber wird gestartet. Der Treiber sollte nicht über den Anwender händisch geschlossen werden, sondern immer über das „GNSS ein/aus“ Icon in der GNSS Werkzeugleiste.

![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FMqeYc63EmMJArzdutF0X%2Fimage.png?alt=media\&token=636418fb-4eaf-4a93-87ad-ea37a4c511da) Symbol des geöffneten Treibers in der Statusleiste.

Mit Klick auf den Telefonhörer ![C:\Users\Bruchhaus\Desktop\modem.png](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/fF52BTK930xY3mXtFTvl/2) wird eine Verbindung zum Korrekturdatendienst aufgebaut. Damit wird die Genauigkeit der Messung stark verbessert.

In der GNSS-Werkzeugleiste werden folgende Werte angezeigt.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FWnBrQhcVt3twWZ6hB6yC%2Fimage.png?alt=media&amp;token=17ac09cc-1d2d-41af-b985-29d08cc2c269" alt=""><figcaption></figcaption></figure>

* Es wird angezeigt, dass hier im Beispiel 8 Satelliten zur Verfügung stehen.
* Die Genauigkeit (Lage/Höhe) und die DOP-Werte erscheinen.
* Es wird angezeigt, dass im Messprofil Top gemessen wird
* Der Positions-Berechnungsmodus steht auf „Diff.-Phase“, d.h. das System ist bereit zur Messung mit fixer Lösung.
* Der Button für die Messung unterhalb der Codeliste ist nun nicht mehr ausgegraut, sondern schwarz.

## Transformationsparameter auswählen

In jedem neuen Projekt wird bei der ersten Verbindung zur GNSS Antenne automatisch nach den [Transformationsparametern](/die-funktionen-der-menus/menu-gnss/transformationsparameter-auswahlen) für die Lage und Höhe gefragt. Diese gelten für alle GNSS Programme im Projekt und können auch nachträglich verändert werden.

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/5m06Ux4VCrr6SrQPkCNl/0)

Für eine Messung in ETRS wählen Sie bitte die Einstellungen wie in der Abbildung gezeigt.

## Messung auslösen

Mit Klick auf dieses Symbol wird die GNSS-Messung ausgelöst.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FiZj4l6k4ptJ9TC5lq3Kr%2Fimage.png?alt=media&amp;token=282d5824-991d-44e5-b704-99522141f648" alt="" width="235"><figcaption></figcaption></figure>

In der Codeliste muss vor Auslösen der Messung ein Code für den zu erfassenden Punkt ausgewählt werden, damit direkt zum Messpunkt das gewünschte Objekt erfasst wird. Wurde kein Code aktiviert, entsteht durch die Messung nur ein Messpunkt. Dann kann auch im Nachhinein der gewünschte Code aktiviert und auf den Messpunkt geklickt werden.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/hYIqRzMYLl9uCFa1hUUa/5" alt="" width="188"><figcaption></figcaption></figure>

Nach Auslösen der Messung erscheint das Fenster „GNSS Messung“, das den aktuellen Status der Messung anzeigt. Es enthält:

* Die Anzahl der bereits gemessenen Epochen
* Die bei der Epoche gemessenen Punktkoordinaten
* Die bei der Epoche gemessene ell. Höhe

Wenn während der Messung alle Grenzwerte eingehalten wurden und die gewünschte Anzahl an Epochen erreicht wurde, werden die Messungen automatisch gemittelt und die Koordinate mit dem Messpunkt sowie dem Code gespeichert. Im Objekteditor können unter dem Reiter GNSS Messung die Werte für einen Messpunkt kontrolliert werden.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fuk7ONSiNyRULS392SWEk%2Fimage.png?alt=media&amp;token=c6de292c-202c-4cbd-af79-cdb398ea9081" alt=""><figcaption></figcaption></figure>

## Messdaten bearbeiten

Eine nachträgliche Änderung der Antennenhöhe oder das Deaktivieren einzelner Messungen erfolgt über das Menü GNSS / Messdaten bearbeiten.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FpMh5S6guTjDvi2qYEiPh%2Fimage.png?alt=media&amp;token=ec71c538-188d-45df-8f03-b129ccbd8ff5" alt=""><figcaption></figcaption></figure>

Durch Klick auf den Button „Anwenden“ werden die Änderungen aktiv und der gesamte Messstapel wird neu durchgerechnet. Durch Klick auf den Button „Schließen“ kann der Dialog auch ohne Änderungen verlassen werden.


# GNSS Absteckung

## Punktabsteckung

Über das Menü GNSS / Absteckung aktivieren Sie den Absteckdialog. Selektieren Sie den abzusteckenden Punkt mit dem „S“ Button, die Punktnummer des Messpunkts wird angezeigt. Die GNSS Antenne wird direkt in den Trackingmodus geschaltet und Sie erhalten einen Einweisungspfeil zur grafischen Absteckung. Parallel laufen die Abstandswerte im Absteckdialog.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F1LZiVYDDUWOg4Eak4tru%2FScreenshot%20(1924).png?alt=media&amp;token=aeb48499-d476-49bc-b83d-74c07dfb4a96" alt=""><figcaption></figcaption></figure>

Durch Klicken auf den Button „Messen“ wird eine GNSS Messung ausgelöst und die IST-Position sowie die Delta-Werte werden fettgedruckt dargestellt. Die Messung kann solange wiederholt werden, bis die gewünschte Genauigkeit und Position erreicht ist.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F1Emzg5zrCRd3FXuzlcOy%2FScreenshot%20(1925).png?alt=media&amp;token=82b7271d-eff1-4ac5-93d0-f92d58a8d17c" alt=""><figcaption></figcaption></figure>

Durch Klicken auf den Button "Speichern" wird die Absteckung protokolliert und der Neupunkt mit dem Suffix A (siehe [GNSS Programmeinstellungen](/die-funktionen-der-menus/menu-extras/programmeinstellungen/gnss)) erzeugt. Wichtig: Es wird dabei der Code aus der Codeliste genommen, der in der Codeliste ausgewählt ist.

## Achsabsteckung

Über das Menü GNSS – Achsabsteckung aktivieren Sie den Dialog zur Achsabsteckung. In diesem Dialog wird im ersten Schritt eines der definierten Absteckungsprofile ausgewählt. Die Profile überwachen die Genauigkeit in Lage und Höhe über definierte Grenzwerte, die eingehalten werden müssen.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FBeoyVQVo1ugSw8dNtGtf%2FScreenshot%20(1926).png?alt=media&amp;token=b65db61f-a840-47be-83e0-d09302c9ca35" alt="" width="250"><figcaption></figcaption></figure>

Im zweiten Schritt wird dann die Achse durch Klicken auf den „Finger“ Button und Auswahl eines Messpunkts in der Grafik definiert. Dieses kann auch schon im Innendienst erfolgen, da die definierten Achsen im Projekt gespeichert werden und zur Auswahl stehen. Des Weiteren kann die Anzeigerichtung umgedreht werden (Pfeil in Richtung der Achse) und die Achse modifiziert werden (Parallel verschieben, senkrecht klappen, etc.).

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F0mzour5TZsm2yqeq30Z1%2Fimage.png?alt=media&amp;token=0878a5c4-aa89-45cc-8f90-6df5b2d9159c" alt=""><figcaption></figcaption></figure>

Im dritten Schritt erfolgt dann die Messung. Die nicht fetten Werte sind die aktuellen Werte der GNSS Position zur Achse und die fetten Werte sind die gemessenen Werte, welche im Dialog gespeichert sind. Die Messung kann beliebig oft wiederholt werden. Mit Klicken auf den „Speichern“ Button wird die Messung protokolliert und der gewählte Code in der Codeliste gesetzt. Über das Profil werden dabei die Grenzwerte überwacht. Eine Speicherung ist nur möglich wenn die Grenzwerte eingehalten sind. Der rote Balken am linken Fensterrand wird dann grün.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FD0a6bc4r3EaFahg9iXVX%2Fimage.png?alt=media&amp;token=17e6f703-6ec5-4ade-a2eb-e1bafac34bae" alt=""><figcaption></figcaption></figure>


# Totalstation verbinden und messen

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FzUHEI4M4jYOhSjqnmEEL%2FScreenshot%20(55).png?alt=media&amp;token=e2e1bba2-1fdc-47ca-a951-2554dec7430b" alt=""><figcaption></figcaption></figure>

Um die Verbindung zur Totalstation herzustellen, starten Sie über das Menü Tachymeter das Instrumentpanel. Die Verbindung zum Instrument wird dann automatisch aufgebaut. Voraussetzung ist, dass das entsprechende Instrument zuvor verbunden wurde (siehe Kapitel[ Tachymeter einrichten](/tablet-einrichten/panasonic-fz-g2-mk1-und-mk2-einrichten)). Am unteren Rand des Bildschirms öffnet sich das Instrumentpanel, ist aber zunächst noch ausgegraut.  Gleichzeitig öffnet sich das Fenster für die Tachymeterauswahl.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FyOXpfaevvsKqzfNXcyOf%2Fimage.png?alt=media&amp;token=aa5d8d5a-3af1-46cc-afc3-9f5ad6329bef" alt=""><figcaption></figcaption></figure>

Tachymeter in der Spalte Tachymeter/Treiber auswählen und mit ok bestätigen. Das Treiber Fenster öffnet sich.&#x20;

<img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/C8bLoZh2Q7pRjymXa3Qa/Clip37.bmp" alt="" width="188">

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/ouCzqtNa4ik59lUXxkdb/1) Treiber Symbol in der Taskleiste&#x20;

Der Treiber sollte nicht vom Anwender händisch geschlossen werden, sondern immer über den Befehl Instrumentenpanel im Menü Tachymeter.

Nachdem der Treiber erfolgreich gestartet ist, wird die Bedienoberfläche der Tachymeter Steuerung aktiv.&#x20;

Die Lokale Stationierung ist im Screen ausgeblendet, da im Projekt kein lokales System angelegt wurde. Im Instrumentpanel haben Sie die Möglichkeit eine Bekannte oder Freie Stationierung durchzuführen oder eine bereits vorhandene Station fortzuführen (Wiederaufnahme).

![C:\Users\Bruchhaus.NB-20130812\Desktop\Erste Schritte in FX\Clip9.jpg](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/YrXkPBJt7W1j8dzuJx2d/2)

Das Instrumentpanel führt Sie Schritt für Schritt durch die Stationierung. Ihnen wird farblich (rot) angezeigt, wo Sie noch Eingaben tätigen müssen. Sind in einem Schritt alle Eingaben getätigt, blinkt der Pfeil-Button am rechten Bildschirmrand orange und kann angeklickt werden, um zum nächsten Schritt zu gehen (Prinzip einer Karteikartenrolle – immer einen Schritt weiter).&#x20;

| <p><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/Q5olKyqwZtECf01CwkqU/8" alt="" data-size="original"></p><p><strong>Vor</strong></p> | <p>Über den Vor-Button am rechten Rand gelangen Sie in das Programm Messungstyp zur Bestimmung der Anschlusspunkte.</p><p>Falls notwendige Angaben fehlen, bleiben die entsprechenden Pfeile deaktiviert, bis diese Eingaben gemacht wurden.</p> |
| --------------------------------------------------------------------------------------------------------------------------------------------------------------- | ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ |

## Dialog Anschluss - Anschlusspkt

Am Beispiel der Bekannten Stationierung wird dies im Folgenden erläutert. Nach Klick auf Bekannte Stationierung, gelangen Sie in den Dialog Anschluss - Anschlusspkt. Im Dialog Anschluss wählen Sie den Anschlusspunkt aus der Grafik aus oder geben die Punktnummer eines bestehenden Punktes ein. Handelt es sich um einen Messpunkt mit einer Höhe / 3D Koordinate, dann können Sie zusätzlich die Reflektorhöhe angeben und auswählen, ob der Anschluss als 2D, 3D oder 1D (nur Höhe) in die Stationierung einfließen soll.&#x20;

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/HJkIan39j9CoxGIuLgVx/image.png" alt=""><figcaption></figcaption></figure>

Hat der gewählte Punkt keine Höhe, sind diese Optionen ausgegraut.

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/rgwpZmS5LR1iUPlql8T3/image.png)

Nachdem alle Eingaben getroffen sind, klicken Sie auf die orange blinkende Pfeiltaste (rechte Seite im Instrumentenpanel).

## Dialog Messungstyp

Wenn Sie über die orange blinkende Pfeiltaste weitergegangen sind, kommen Sie zum Dialog Messungstyp des Instrumentpanel. Hier werden Sie durch den Hinweis "Anschluss fehlt" darauf aufmerksam gemacht, dass noch kein Anschlusspunkt erfasst ist.&#x20;

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/gfpXWITYKEgxyuWVcpco/image.png)

Klicken Sie als nächstes auf den Button „Anschluss messen".&#x20;

Sie kommen dann in die Hauptebene der Tachymeter Steuerung. Hier werden Sie darauf aufmerksam gemacht, dass noch kein Anschlusspunkt erfasst ist (mindestens ein Anschlusspunkt bei der bekannten Stationierung und mindestens zwei Anschlusspunkte bei der freien Stationierung).

Bei der lokalen Stationierung wird kein Anschlusspunkt benötigt, hier bestimmt die erste Neupunktmessung Gitter Nord und es kann direkt im Koordinatensystem gemessen werden.

Für die Messung  von Anschlusspunkten siehe das Kapitel Messungstypen.

## Dialog Anschluss - Messung

Als nächstes kommen Sie in den Dialog Messung. Hier werden die Gerätesteuerung des jeweiligen Instruments (Abbildung Leica Tachymeter), die in der KIVID Feld Vorlage definierte Prismenauswahl und die Messfunktionen angezeigt. Eine Beschreibung der Messfunktionen finden Sie im Kapitel [Instrumentpanel](/messen-mit-totalstation/instrumentpanel).

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/GQnlLqvlzQh37UY2omnE/7)

Über den Messbutton links lösen Sie die Messung aus.

<img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/NnB5Re5oTbVbnMY3w6rN/image.png" alt="" width="563">

* Der große Messbutton löst die Messung S, Vz, Hz aus
* **Nur Hz** Messung für z.B. einen koordiniertes Objekt
* **S-Vz und Hz**, diese Beiden Messungen warten aufeinander und können beliebig ausgelöst werden, erst wenn alle drei Messelemente vorhanden sind wir die Messung übernommen (z.B. mit S-Vz neben den Baum und mit Hz davor). **S-Vz** wirkt auch wie ein **„DIST“ Messung** – es wird die Strecke in der Statuszeile angezeigt und durch die „DIST“ Messung kann auch ein Prisma gelockt werden (LOCK Haken).
* Position anfahren zum Anfahren einer Koordinate
* Fast-Tracking zur Vorschau der Prismenposition (Vorrausetzung das Prisma ist im Lock Modus)
* Längs- und Querexzentrum aus der Vorlage oder freie Eingabe der Werte
* Reflektorauswahl der definierten Reflektoren aus der Vorlage oder Reflektorlos

## Messung abgeschlossen

Nachdem die Messung ausgelöst wurde, wartet FX Survey auf die Daten des Instrumentes. Während dieser Zeit ist der Messbutton ausgegraut. Nachdem die Daten eingetroffen und verarbeitet sind, zeigt das System Informationen zum gemessenen Anschluss und zur Station an.

Die farbigen Symbole zeigen an, ob eine Bedingung erfüllt ist (rot) oder nicht (grün).&#x20;

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/V48qoXfhE8d1WbtUYxR1/3)

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/lw3XGCrZZhRbiS19Rg3W/image.png)


# Tachymeter Steuerung

* Die Steuereinheit ist je nach Tachymeter unterschiedlich
* Steuerung Leica Tachymeter mit Power Search und Kamera
* PSL – Power Serach Links / PSR – Power Search Rechts
* Video startet die Bildpositionierung bei einem I Tachymeter (beding M-FX Image und Leica GeoCom Image Lizenz)
* ATR Modus an/aus
* Lock Modus an/aus – Verfolgung Prisma mit ATR
* EGL Einweisung an/aus
* RotL – RedPoint Laser an/aus
* In der rechten Statuszeile wird der Akkustand, der Lock Modus und der Laser angezeigt

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/EUHV1venuALVVWszPWNV/0)

Abschließend kann z.B. über den aktiven Messbutton die Messung des Anschlusspunktes ausgelöst werden. Je nachdem, wie viele Anschlusspunkte für Ihre Station notwendig sind, können Sie das Messen von weiteren Anschlusspunkten fortsetzen.&#x20;

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/F5AxJ0CoY2RalRhrvmND/2)

Nach jeder Anschlusspunkt Messung bekommen Sie automatisch eine Übersicht der Stationierungsgenauigkeit angezeigt. Zur Bearbeitung der Stationierung können Sie in den Stationseditor wechseln.

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/V48qoXfhE8d1WbtUYxR1/3)

Im Stationseditor haben Sie die komplette Übersicht zu allen Messungen der aktuellen Station. Bei FX Survey müssen Sie eine Station nicht extra abspeichern. Der Stationsbegriff bezieht sich auf den Standpunkt des Tachymeters und solange dieses nicht neu aufgestellt wird, ist man in der gleichen Station. Eine Wiederaufnahme, z.B. beim Akkuwechsel, öffnet die gleiche Station wieder.

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/pUlrwTDXRBrAuI17yoFz/4)

Im Stationseditor haben Sie die Möglichkeit den Messungstyp, die PNR zu der Messung, den Reflektor, die Reflektorhöhe, Längs- und Querexzentrum zu ändern, sowie ein Messungen zu deaktivieren.

Hinweis: Der Maßstab steht auf 1, da dieser automatisch von der Software berechnet und angewendet wird. Auch im UTM Koordinatensystem wird somit im richtigen Maßstab gearbeitet und 100m in FX Survey sind 100m in der Örtlichkeit. Der Systematische Maßstabsfehler ist somit immer korrigiert. Die Restklaffen haben damit eine echte Aussage über die Messungenauigkeit bei der Stationierung. Der mittlere Punktfehler und Höhe beschreibt die Ungenauigkeit der Stationskoordinate und ist vergleichbar zur Standardabweichung bei der Ausgleichung.

Über das Menü Tachymeter und den Eintrag Messdaten bearbeiten können Sie auch nachdem Sie eine Station abgeschlossen haben alle Stationsansätze im Projekt öffnen und über den Stationseditor editieren. Eine nachträgliche Bearbeitung im Büro oder Mobile Office ist somit gegeben.

\
Nachdem Sie Ihre AP eingemessen haben, sind alle Messprogramme im Instrumentenpanel verfügbar. Links wir Ihnen mit OK angezeigt, dass die Parameter Ihre Station OK sind.

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/sbRXTHrO8rTSt6Ygjafl/6)


# Tachymeter Messungstypen

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/tHtptETTgY1UWOgyTrOi/image.png)

## **Anschluss messen**&#x20;

Zum Messen von Anschlusspunkten klicken Sie zunächst auf den Button „Anschluss messen“. Es öffnet sich die Karteikarte Anschlusspunkt.

![C:\Users\Bruchhaus.NB-20130812\Desktop\Erste Schritte in FX\_Screenshots\Clip12.jpg](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/Vj6NOCwbTP10sD5O2npH/5)

Hier wählen Sie den Anschlusspunkt aus (Klick auf die Hand) der Grafik aus oder geben die Punktnummer ein. Handelt es sich um einen Messpunkt mit einer Höhe / 3D Koordinate, dann können Sie zusätzlich die Reflektorhöhe angeben und auswählen ob der Anschluss als 2D, 3D oder 1D in die Stationierung einfließen soll.

Nachdem alle Eingaben getroffen sind, klicken Sie auf den blinkenden Weiterbutton (rechte Seite im Instrumentenpanel).

Sie gelangen dann zur Karteikarte Messung. Hier werden die Gerätesteuerung des jeweiligen Instruments (Screen Leica Tachymeter), die in der KFP Vorlage definierte Prismenauswahl und die Messfunktionen angezeigt.

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/ZHpAlLHzWMi78jnyX1Nk/6)

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/GQnlLqvlzQh37UY2omnE/7)

Im Feld Steuerung zeigt der Punkt unterhalb der Batterie an, ob das Prisma im Lock Modus ist (grün) oder ob es noch gesucht wird (orange). Dies gilt für passive und aktive Prismen der entsprechenden Hersteller.

## **QM Stationsorientierung**&#x20;

Als Kontrolle auf einen Punkt in der Örtlichkeit, der nicht als Messpunkt in der Grafik existiert. Die erste Messung initialisiert die QM Messung – INIT. Danach kann zu jeder Zeit der Punkt wieder kontrolliert werden. In der Grafik wird der Punkt angezeigt und die Deltawerte stehen direkt im Programm. Die QM ist im Messprotokoll automatisch protokolliert.&#x20;

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/WXE7fwf677qzJWMRX5be/1)

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/yHaGN3QkE8frVqHxiqYP/2)

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/A6bhDrhR5v50gBpVDeBU/3)

Bei Abweichungen größer 0,5 GON kommt direkt eine Meldung (siehe unten).

<img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/7j8QZeYaeuLLOqVXScNE/Clip39.bmp" alt="" width="188">

<img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/YinMHfN2dTtZVo8vS3tB/Clip38.bmp" alt="" width="188">

## **Neupunkte messen**&#x20;

Zum Messen von Neupunkten wählen Sie das Messprogramm "Neupunkte messen".

Der Aufbau der Karteikarte Neupunkt entspricht dem Aufbau der Anschlussmessung. Zusätzlich geben Sie auf der rechten Seite die Reflektorhöhe und die Punktnummer ein, auf die sich die Messung bezieht. Automatisch wird hier die nächste freie Punktnummer eingetragen, diese steht auch in der Statuszeile. Durch Klick auf die PNR können Sie die Punktnummer bearbeiten.

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/tW6DalcndRCdBK1wm1WD/4)

## **Soll-Ist-Vergleich**

Der Soll-Ist-Vergleich dient der schnellen Kontrolle von Anschlusspunkten oder Messpunkten. Die Deltawerte werden direkt im Feld Differenz angezeigt und mit dem Klick auf den Weiterbutton wird die Kontrolle gespeichert.

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/zWxBgy0i3lMG6RkrW3Ka/5)

## **Absteckung** <a href="#toc65169897" id="toc65169897"></a>

### Punktabsteckung <a href="#toc65169897" id="toc65169897"></a>

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/WsOHT7cjwainu3m6xKNS/9)

Auswahl des Profils und Auswahl des Punkts aus der Grafik oder über die Punktnummer

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/IgkBmasbN7FI6QJEukzm/10)

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/wqQi5pHXCjCWnRm8ozkY/11)

Die Steuerung entspricht der Neupunktmessung mit Anzeige der Abweichung

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/fZGFAoP7aRq5frmtfn9c/12)

Neben der Anzeige der Abweichung wird die Soll und Ist Position in der Grafik visualisiert. Die Ist Position wird dabei im großen Maßstab per Zielscheibe mit 10cm Ringen angezeigt.

Wenn die Grenzwerte eingehalten sind Klicken Sie auf den „Weiter“ Button unten rechts im Instrumentenpanel. In der folgenden Karteikarte können Sie den Punkt noch einmal aufmessen, nachdem Sie die Vermarkung gesetzt haben. Ist dies nicht gewünscht einfach erneut den „Weiter“ Button klicken.

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/WGtx6oD835F4KnUtknXL/13)

Die Absteckung der Lage und Höhe erfolgt in zwei Schritten (2D + 1D). Wenn Sie ein 3D Profil gewählt haben und Ihre Stationierung 3D ist werden Sie automatisch durch die 2D + 1D Absteckung geführt. Das Verfahren ist bei 2D und 1D identisch.

Nachdem die Absteckung abgeschlossen ist, wird die Kontrolle als grüne Linie dargestellt. Wenn Sie im Menü Extras – Programmeinstellungen – Tachymeter – Neupunkte erzeugen bei Punktabsteckung gewählt haben, wird zusätzlich zur Kontrolle ein Neupunkt erzeugt welcher die Punktnummer des Sollpunktes hat zzgl. Einem Suffix A, diese ist dann der Ist Punkt. Sie haben somit zwei Arbeitsschritte in einem kombiniert.

### Achsabsteckung <a href="#toc65169898" id="toc65169898"></a>

Die Achsabsteckung läuft am Anfang identisch zur Punktabsteckung.

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/JjBVkHM2wUmntFu4ErAt/14)

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/P9UJUXFC2N8V6sBuCJfy/15)

Nach der Auswahl des Profils wird die Achse durch den Anfangs- und Endpunkt definiert. Die Protokollierung der Achsen erfolgt über die eindeutigen Messpunkte und Punktnummern.

Hinweis, wenn Sie auf Basis einer CAD Datei abstecken möchten, dann können Sie die Messpunkte ganz einfach an alle Stützpunkte laden. Im Menü Punkte – Messpunkte an Stützpunkte setzen steht Ihnen das entsprechende Quick Pic zur Verfügung.

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/fYwiCJpqQN4QKOIAn1RV/16)

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/WcZYDn1Xfbc48IiRW9No/17)

Das weitere Vorgehen der Achsabsteckung und Einweisung ist identisch zur Punktabsteckung. Durch Klick auf den „Weiter“ Button können Sie erneut aufmessen und dann die Absteckung speichern, es wird neben der Protokollierung automatisch ein Neupunkt erzeugt. Hier am besten den entsprechenden Absteckcode in der Codeliste vorab auswählen.


# Projekt speichern

Projekte in FX werden im **Format fmpx** abgespeichert.&#x20;

Es ist wichtig, das Projekt regelmäßig zu speichern. Es gibt dafür drei Möglichkeiten.

## **In der Werkzeugleiste**

Über das Diskettensymbol.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FmDFQUTT6eWMQ2Q4CVrHi%2Fimage.png?alt=media&amp;token=92adca26-1d94-4ffe-a619-34d2a8060913" alt="" width="101"><figcaption></figcaption></figure>

## **Im Menü Datei**

*Menü Datei / Projekt speichern*&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FQNvRPdVuwh85cso6AFbh%2Fimage.png?alt=media&amp;token=ae670ddb-6841-4668-8729-68b210f12b5c" alt="" width="218"><figcaption></figcaption></figure>

*Menü Datei / Projekt speichern unter*

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FKwEQGpwR9PsHDFtZmVLF%2Fimage.png?alt=media&amp;token=55f3e7dd-7d39-43de-aaef-2cb9be3a67d1" alt="" width="474"><figcaption></figcaption></figure>

Über "Projekt speichern unter" können Projekte auch direkt als GeoMapper, KIVID, Geo8 oder KAVDI Projekt gespeichert werden. Eine genaue Beschreibung dazu finden Sie im Kapitel [Datenexport](/datenexport/exportschnittstellen).

## **Auto-Speicherung**

&#x20;Im Menü Extras / Programmeinstellungen gibt es den Reiter „Auto-Speicherung“.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FjeMAZVWMtYJNQltoT0l0%2Fimage.png?alt=media&amp;token=cae56da2-b6f9-46aa-95b9-d494e47dd124" alt=""><figcaption></figcaption></figure>

Hier kann eingestellt werden, in welchem zeitlichen Abstand man daran erinnert werden möchte zu speichern.

Es erscheint dann jeweils der folgende Dialog:

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FBxjrDCbuNlgku3NuKTMb%2FScreenshot%20(139).png?alt=media&amp;token=7251ddb8-99fa-4787-9f2b-3102382540b5" alt="" width="260"><figcaption></figcaption></figure>

Die Einstellung „Sicherung (aller Auto-Speich.)" gibt an, nach wie vielen Auto-Speicherungsvorgängen eine Sicherungskopie am Speicherort hinterlegt wird (.fmpx.bak). Diese Sicherungskopie enthält im Dateinamen einen Zeitstempel.


# Daten exportieren

*Menü Datei / Daten exportieren*

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F5WUiqeroNjSx0rkcvXqm%2Fimage.png?alt=media&amp;token=a43871be-fad5-4e05-8242-6439420bd607" alt="" width="278"><figcaption></figcaption></figure>

**Shape-Datei:** Shapefiles können von sehr vielen Anwendungen verarbeitet werden. Sie enthalten keine Darstellung zu den Objekten, jedoch alle geometrischen Daten und Sachdaten, sowie den korrekten Raumbezug. Shapefiles für Punkt-, Linien- und Flächenobjekte können ausgegeben werden.

**DXF:** Erstellung einer DXF-Datei aus den ausgewählten Objektklassen. Direkter Export ohne Umsetzungstabelle von Texten, Symbolen, Linien, Flächen und Redlinings. Keine Blöcke, Symbolobjekte werden als Punkt auf einem Layer mit dem Namen der Objektklasse abgelegt. Mit der Lizenz I-FX Connect2DXF können Sie über eine Umsetzungstabelle und eine Vorlagendatei aus dem CAD Programm jedes frox Projekt in Ihre gewünschte CAD Struktur überführen (Layer, Blöcke, Blockattribute, Fotos mit Hyperlinks, Redlinings, etc.)

**Objekte zu CSV:** In einem separatem Fenster stehen alle Symbolobjekte zu Verfügung, die bisher im Projekt verwendet wurden. Man kann alle Objekte auswählen oder nur einzelne. Unter einem angegebenen Speicherpfad wird für jede Symbolgruppe eine eigene Excel-Tabelle (CSV) angelegt, in der jeweils die Koordinaten und Sachdaten der Objekte spaltenorientiert eingetragen werden.

Bei entsprechender Lizenzierung stehen weitere Schnittstellen (I-FX Connect2…) zur Verfügung, die Kapitel [Daten exportieren](/datenexport/daten-exportieren) beschrieben sind (GEOgraf, etc).

## Messprotokoll

Des Weiteren finden Sie im Menü Datei den Eintrag Messprotokoll zur Erstellung eines Messprotokolls über das gesamte Projekt und den Eintrag Drucken, zum Drucken von Skizzen, Einmessungen, etc. Individuelle Druckvorlagen können in Abstimmung hinterlegt werden.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FnLla6gpKLpikGUxqeaX5%2Fimage.png?alt=media&amp;token=0a1a685a-2864-4ce5-bc38-42f3515c094e" alt="" width="216"><figcaption></figcaption></figure>


# Bestehendes Projekt öffnen

## Projekt per Doppelklick öffnen

Ein bestehendes Projekt kann mit Doppelklick auf das Projekticon oder die Projektdatei geöffnet werden. Das Programm startet dann automatisch.&#x20;

## Bestehendes Projekt über das Menü öffnen

*Menü Datei / Projekt öffnen*

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FVPpoG0u2RXLvikVTPl8q%2Fimage.png?alt=media&amp;token=0addfff8-eb0a-4f9e-bff4-5ebb797f3116" alt="" width="218"><figcaption></figcaption></figure>

Ein bestehendes FX Projekt wird geöffnet. Es kann immer nur ein Projekt gleichzeitig geöffnet werden.&#x20;

Bitte beachten:&#x20;

Wenn das Modul **M-FX Power Kit I** lizenziert ist, wird an dieser Stelle der Menüpunkt [Projektmanager öffnen](/die-funktionen-der-menus/menu-datei/projektmanager-offnen) zur Verfügung gestellt.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FOONwCdf5FgARrO30jUqP%2Fimage.png?alt=media&amp;token=fe32e994-03a3-461b-8986-834e1e205016" alt="" width="218"><figcaption></figcaption></figure>

## **Bestehendes Projekt über den Projektmanager öffnen**

Mit dem Modul **M-FX Power Kit II** steht Ihnen der Projektmanager zusätzlich zur Verfügung. Er wird beim Öffnen des Programms direkt gestartet.

Sie können dort eines der zuletzt geladenen Projekte durch Anklicken öffnen oder nach einem Projekt suchen (Klick auf Anderes Projekt öffnen).

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F8vjUqxxWWVVocgxW9Dj1%2Fimage.png?alt=media&amp;token=c973ea7e-2340-45d3-bcff-6ea6f0046e8f" alt=""><figcaption></figcaption></figure>

Das geöffnete Projekt wird im Grafikfenster angezeigt.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FdV04Koy1oVXRteNDoMKD%2Fimage.png?alt=media&amp;token=e980b9d3-e526-4425-b5de-f933e646ee63" alt=""><figcaption></figcaption></figure>


# Menü Hilfe

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FnqMxncN0e8ByYXzHwKgs%2Fimage.png?alt=media&amp;token=b0baa847-9fda-408d-936f-0f81c2d3d9e6" alt="" width="247"><figcaption></figcaption></figure>

### Handbuch/Assistent (online)

Im Menü Hilfe kann das Online-Handbuch aufgerufen werden. Der im Handbuch integrierte KI Assistent beantwortet ihre Fragen.

### KIVID Feld

Im Handbuch werden alle Funktionen ausführlich erklärt.

### Release-Bericht (online)

Der Release-Bericht enthält alle Neuerungen der aktuellen Programmversion.

### frox Live-Support (Internet) starten

Der frox Live-Support (für alle Anwender mit der Option für den LIVE-Support) ermöglicht eine schnelle Hilfe, indem sich unser Support-Team auf Ihren Rechner schaltet.

### Lizenzinformationen

Informationen über gentutze Lizenzen, Module und Schnittstellen. Hier besteht auch die Möglichkeit eine neue FX Survey Lizenz zu laden.

### frox Updater starten

Über den frox Updater können neue Programmversionen, neue Lizenzen und individuelle Konfigurationen auf dem System installiert werden.

### Über FX Survey

Hier kann die aktuelle Versionsnummer nachgeschaut werden.


# FX Survey in der Schweiz

Für Nutzer in der Schweiz gibt es spezielle Anpassungen. In diesem Kapitel finden Sie Informationen zu folgenden Themen:

**Lizenzierung**

**Projekt anlegen**

**Transformationsparamter**

**Tachymeter-Orientierung**

## Lizenzierung

Für Anwender aus der Schweiz wird das Modul **M-FX CH** **Nutzung** freigeschaltet. Beim Einsatz von von M-FX CH wird auf die fpedata CH.xml zugegriffen.

In der fpedata CH.xml im Ordner C:\Program Files (x86)\Frox\FX Survey\fpedata sind alle länderspezifischen Koordinatensysteme definiert.

## Projekt anlegen

Beim Anlegen eines Projektes stehen die länderspezifischen Koordinatensysteme (Lage und Höhe) zur Auswahl.

Lagesysteme LV95 und LV03 und Höhensysteme LHN 1995 und LN1902

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FRjojA8cd3uC9NSqtcrS0%2Fimage.png?alt=media&amp;token=11491dd1-68d2-4f32-b8bc-fa97401ff18b" alt=""><figcaption></figcaption></figure>

## Transformationsparameter

Im Menü GNSS die Funktion Transformationsparameter auswählen anklicken.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FjhsN05zVYuHRaiNNUgKv%2Fimage.png?alt=media&amp;token=f2380d5c-a359-4f00-9781-0db77c381882" alt=""><figcaption></figcaption></figure>

Es öffnet sich ein neues Fenster, in dem festgelegt wird, wie die Transformation erfolgen soll.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FExkETUDahlhBw4D6FyGf%2Fimage.png?alt=media&amp;token=dac4f3bd-bec4-4c66-9691-6920bf625420" alt=""><figcaption></figcaption></figure>

Die Auswahl für die Transformationsparameter hängt von dem verwendeten Korrekturdatendienst ab.

#### **Transformation über Korrekturdatendienst**

Die Koordinaten sind durch den Korrekturdatendienst bereits transformiert.\
(**Swiss Positioning Service** - Mountpoints: MSM\_ und VRS\_GISGEO\_...)

#### **Korrekturdatendienst liefert WGS84 Koordinaten**

Die Koordinaten sind in WGS84 ohne HTRANS, ohne Geoid und ohne CSCS\
(**RefNet** - Mountpoints: maxch, imaxchmsm4, vrsch, vrschmsm4)

## Tachymeter-Orientierung

Mit dem Modul **M-FX CH** wird die Orientierung des Tachymeters für die entsprechenden CH Koordinatensysteme bei der Polarmessung berechnet und im Messprotokoll ausgegeben.


# FX Survey in Österreich

Für Nutzer in Österreich gibt es aufgrund abweichender Koordinatensysteme entsprechende Anpassungen in FX Survey. Bitte wählen Sie ein Kapitel aus der Liste oder gehen zum nächsten Kapitel.&#x20;

[Lizenzierung](/nutzer-in-d-a-ch/fx-survey-in-osterreich/lizenzierung)

[Projekt anlegen](/nutzer-in-d-a-ch/fx-survey-in-osterreich/projekt-anlegen)

[BEV Transformator](/nutzer-in-d-a-ch/fx-survey-in-osterreich/bev-transformator)

[Projekteigenschaften](/nutzer-in-d-a-ch/fx-survey-in-osterreich/projekteigenschaften)

[Projekt anlegen aus GeoMapper XML](/nutzer-in-d-a-ch/fx-survey-in-osterreich/projekt-anlegen-aus-geomapper-xml)

[Transformationsparameter](/nutzer-in-d-a-ch/fx-survey-in-osterreich/transformationsparameter)

[Tachymeter-Orientierung](/nutzer-in-d-a-ch/fx-survey-in-osterreich/tachymeter-orientierung)


# Lizenzierung

Für Anwender aus Österreich wird das Modul **M-FX AT** **Nutzung** freigeschaltet. Beim Einsatz von M-FX AT wird auf die fpedata AT.xml zugegriffen.

In der fpedata AT.xml im Ordner C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\FX Survey\fpedata sind alle länderspezifischen Koordinatensysteme definiert.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FHIb0hloGmksHWTOcP51O%2Fgrafik.png?alt=media&amp;token=952456b7-65c3-476c-9499-15469850604e" alt=""><figcaption></figcaption></figure>

Bei jedem definierten Koordinatensystem kann in der Zeile \<Visible> "true" oder "false" eingetragen werden. Alle Koordinatensysteme mit dem Eintrag "true" werden beim Erstellen eines Projektes zur Auswahl angeboten.


# Projekt anlegen

Menü Neues Projekt / Neues Projekt

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FJUFotAePPa8Ln9EBe6JV%2FScreenshot%20(2050).png?alt=media&amp;token=e8ad5f5e-fa0b-475d-9b96-571ff296005c" alt=""><figcaption></figcaption></figure>

## Neues Projekt

Falls ein Projekt geöffnet ist, wird abgefragt, ob dieses vor dem Schließen gespeichert werden soll. Erst wenn ein geöffnetes Projekt geschlossen ist, kann ein neues Projekt geöffnet werden.

Es öffnet sich der Windows Explorer, um einen Dateinamen zu vergeben. Klicken Sie auf \<Speichern>.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FLbRDwPpIpvZaEgxlNaAp%2Fimage.png?alt=media&amp;token=74da9c45-5c21-4c1c-afcf-a92e35d3ae51" alt=""><figcaption></figcaption></figure>

Es öffnet sich das Fenster "Neues Projekt".

## Reiter Projekt

Unter dem Reiter Projekt muss das Datenmodell ausgewählt werden. Auftragsnummer, Beschreibung, Aufnahmeleiter und Beobachter können angegeben werden. Unter Projektdatei wird der Dateiname aufgeführt, den Sie für das Anlegen des Projektes ausgewählt haben. Er kann an dieser Stelle geändert werden.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FyhNauZJDx0HCrDpkY9Ms%2Fimage.png?alt=media&amp;token=1e761e27-2cd8-4c57-aadf-0864257aa073" alt=""><figcaption></figcaption></figure>

#### **Projektname und Speicherort angeben**

* Projektdatei: Der Name wird vom Anlegen des Projektes übernommen. Der Dateityp \*.fmpx ist bereits voreingestellt.
* Empfohlen wird für jedes FMP Projekt einen eigenen Ordner z.B. in einem Hauptordner unter C:\\\Projekte anzulegen.
* Die Projekte können auch in beliebigen anderen Ordnern gespeichert werden.

#### **Projekteigenschaften festlegen**

* **Datenmodell**: Datenmodell auswählen.&#x20;
* **Projektname:** Wird übernommen.
* **Auftragsnummer**: Auftragsnummer eintragen (optional)
* **Beschreibung**: kann ergänzt werden
* **Aufnahmeleitung und Beobachtung**: eintragen (optional) (Mit dem Modul **M-FX Power Kit II**  können die Mitarbeiter in der Mitarbeiterverwaltung angelegt und hier aus einer Liste ausgewählt werden.)

Die Liste der Datenmodelle kommt aus folgendem Ordner:

C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\FX Survey\Templates\DataModels

## **Reiter Berechnungsmodul**

Unter dem Reiter Berechnungsmodul wird die KIVID Feld Vorlage ausgewählt.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FqZEigbgIe1f6gEGQOuGR%2Fimage.png?alt=media&amp;token=a8f5d4cb-d5b1-4c5a-8690-86a48b49b596" alt=""><figcaption></figcaption></figure>

Vorlage auswählen.&#x20;

Die Liste der Vorlagen kommt aus folgendem Ordner:

C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\KIVIDFeld\vorlagen

## **Reiter Kataster**

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FZnYQdWT3Sde8YoYjMIcb%2Fimage.png?alt=media&amp;token=3436317e-a12d-4f40-b533-623410a170c8" alt=""><figcaption></figcaption></figure>

Die Funktionen im Fenster sind zunächst ausgegraut. Wenn ein Häkchen bei "Verwenden Sie die NBZ-Einstellungen" gesetzt wird, werden die Auswahlmöglichkeiten aktiv.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FxXCYXvoh1nRMrAiN6a5j%2FScreenshot%20(399).png?alt=media&amp;token=24b11bb0-9392-4824-b423-0944c4c24561" alt=""><figcaption></figcaption></figure>

## **Reiter Koordinatensystem**

Unter dem Reiter Koordinatensysteme wählen Sie ein Lagesystem und ein Höhensystem aus. Die Lage- und Höhensysteme sind unter C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\FX Survey\fpedata in der Datei AT.xml definiert und werden Ihnen hier zur Auswahl angezeigt.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fb7ZBpKvjWjkKZw49wiEt%2Fimage.png?alt=media&amp;token=984dc128-43f9-40f1-a230-0f339440b294" alt=""><figcaption></figcaption></figure>

Bei der Auswahl der Lagesysteme stehen die Koordinatensysteme MGI/Austria GK M28, M31 und M34 zur Verfügung.

#### Mittlere Projekthöhe und Undulation

Angabe zur Berücksichtigung der Streckenreduktion bei polaren Messungen und Konstruktionen. Die Einstellungen beziehen sich nicht auf gemessene Höhen. Die Eingaben sind in der AT.xml unter&#x20;

C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\FX Survey\fpedata

Wenn Sie den Korrekturdatendienst **APOS** nutzen, können Sie die voreingestellte mittlere Projekthöhe und die Undulation an dieser Stelle ändern.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FPanlAbdlEqUECaTJj939%2Fimage.png?alt=media&amp;token=f6d342df-5ba8-4f20-9584-fba27f4f47ec" alt=""><figcaption></figcaption></figure>

## Reiter Transformations-Parameter

Wenn Sie den Korrekturdatendienst **APOS** nutzen, muss beim Anlegen des Projektes eine Transformationsdatei ausgewählt werden.&#x20;

Nutzen Sie den Korrekturdatendienst **EPOSA** erfolgt dies erst später bei der Messung. Lesen Sie dazu das Kapitel [Transformationsparameter](/nutzer-in-d-a-ch/fx-survey-in-osterreich/transformationsparameter).

Transformationsparameter können beim Anlegen des Projektes entweder über eine rmGEO Datei oder eine Transformationsdatei aus dem BEV Transformator geladen werden.&#x20;

Bitte lesen Sie dazu das Kapitel [BEV Transformator](https://app.gitbook.com/s/-MNS_S5LXSTYWl06K9hb/~/changes/1380/nutzer-in-d-a-ch/fx-survey-in-oesterreich/bev-transformator).

Zunächst wird eine 7-Parameter Transformation für ganz AT durchgeführt und anschließend eine 4-Parameter Transformation mit den Werten aus der .DAT Datei. Als letztes erfolgt eine Restklaffen Verteilung und Verbesserung über die Anschlusspunkte. Eine händische Eingabe ist nicht möglich, da neben den Transformationsparametern auch die Anschlusspunkte in ETRS und MGI eingegeben werden müssen.

**Transformation über rmGEO Datei**

Die Transformationsdatei aus rmGEO (kann über den BEV Transformator bezogen werden) wird über den Button DAT eingebunden.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FWoTMUKDakQOxN6z7Mgq8%2Fimage.png?alt=media&amp;token=f32707da-71cf-4c92-ad98-782194694810" alt=""><figcaption></figcaption></figure>

Es öffnet sich die Ordnerstruktur für die Auswahl der Datei. Die ausgewählte Datei wird im Fenster angezeigt. Es können mehrere Dateien geladen werden. Wählen Sie nun die passende Datei im Fenster an (blau unterlegt). Der Button \<OK> wird dann aktiv. Mit Klick auf \<OK> wird das Projekt angelegt.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FJbH8HwL2E75leuHmeWCQ%2FScreenshot%20(400).png?alt=media&amp;token=eff102a8-5939-430f-9df8-4a7b68f7a99a" alt=""><figcaption></figcaption></figure>

Die Transformationsdatei muss für jedes Projekt individuell ausgewählt werden.

**Transformation über Datei aus BEV**

Als zweite Möglichkeit kann eine Transformationsdatei aus dem BEV Transformator genutzt werden. Der BEV Transformator ermöglicht die Berechnung einer Transformation über ETRS und MGI Passpunkte. Die Transformationsdatei wird als GEO-JSON ausgegeben.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FYB6P25rxlG1rwwKXrkXy%2Fimage.png?alt=media&amp;token=91e9a6fa-9356-4aef-bd5c-791f0c46ec02" alt=""><figcaption></figcaption></figure>

Bei Klick auf den Button "BEV" öffnet sich ein Fenster für die Auswahl der benötigten Dateien. In diesem Fenster wird Ihnen auch der Link zum BEV Transformator angezeigt.&#x20;

Die beiden CSV Dateien (ETRS-Passpunkte und MGI-Passpunkte) sowie die GEO-JSON werden in diesem Fenster ausgewählt.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F869uV3NvhakpzbzQeia7%2Fimage.png?alt=media&amp;token=4fc08936-7731-43d7-a950-fc1d1731b1a9" alt=""><figcaption></figcaption></figure>


# BEV Transformator

## BEV Transformator aufrufen

Unter folgendem Link gelangen Sie zu dem BEV Transformator <https://transformator.bev.gv.at/at.gv.bev.transformator/cadastre>

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/DMKRzf9wR0i3qGrQTBq8/image.png" alt=""><figcaption></figcaption></figure>

## Bestimmung der Transformationsparameter

Zur Bestimmung der Transformationsparameter können Dateien hochgeladen werden, es kann über eine Adresse gesucht werden, ein Ausschnitt aus der Karte gewählt werden oder der aktuelle Standort verwendet werden.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/sM2NWRm4cubVSE4RrW7s/image.png" alt=""><figcaption></figcaption></figure>

Es öffnet sich eine Karte in der Passpunkte gesetzt werden können.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/Q58Uhy4zgVjHuy1URBKY/image.png" alt=""><figcaption></figcaption></figure>

Die Passpunkte werden aufgelistet.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/IvAFjrIDMy7OL2ijtEda/image.png" alt=""><figcaption></figcaption></figure>

## Daten exportieren

Mit Klick auf den Button \<Exports> unterhalb der Karte öffnet sich folgende Auswahl.&#x20;

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/uB6eKf6eDTpuIjGoFua1/image.png" alt=""><figcaption></figcaption></figure>

Die rmGEO Datei beinhaltet ETRS Koordinaten, MGI Koordinaten und die Transformationsparameter.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/pdcRBGmVHWhiVyR7Smyd/image.png" alt=""><figcaption></figcaption></figure>

Das Koordinatenverzeichnis liefert MGI Koordinaten&#x20;

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/J8PR6nHYOIeDBTrsLLMu/image.png" alt=""><figcaption></figcaption></figure>

und die Parameter als JSON beinhaltet die Transformationsparameter.

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/Wm0DLyG9SyvO2qGOLh9k/image.png)


# Projekteigenschaften

Überprüfen der Projekteigenschaften

*Menü Datei / Projekteigenschaften*

Im Menü Datei / Projekteigenschaften wird das Fenster mit den Projekteigenschaften entsprechend des Fensters für das Anlegen eines Projektes angezeigt.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FQSukMFFTrj5lsQZaQ1tk%2Fimage.png?alt=media&amp;token=ade9d698-f405-4cb4-a5ac-90e4e6bf97f5" alt=""><figcaption></figcaption></figure>

Nachdem ein **FX Survey** Projekt angelegt wurde, hat man die Möglichkeit die Projekteinstellungen zu ändern.&#x20;

**Bitte beachten:**

Alle anderen Angaben wie zum Beispiel das Datenmodell und das Koordinatensystem (Lage und Höhe) können nach Anlegen eines Projektes nicht mehr geändert werden. Es ist wichtig, diese Werte gleich beim Anlegen des Projektes sauber einzustellen.&#x20;


# Projekt anlegen aus GeoMapper XML

Bei Auswahl „Projekt aus GeoMapper xml-Datei anlegen“, öffnet sich das Fenster „Neues Projekt“.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F7NVxx4L1LfF3dEtfrw44%2FScreenshot%20(401).png?alt=media&amp;token=131b1e49-7440-441b-98a8-f9a82542f92f" alt=""><figcaption></figcaption></figure>

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F0GRAtTeegrI4CPPLNsfT%2Fimage.png?alt=media&amp;token=03a19517-2ecf-4cb1-ab0f-bbb93ef204dd" alt=""><figcaption></figcaption></figure>

Dieses Fenster enthält den zusätzlichen Reiter rmDATA XML-File. Die GeoMapper XML-Datei kann ausgewählt werden.


# Transformationsparameter

*Menü Datei / GNSS /Transformationsparameter verwalten bzw. auswählen*

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FQlecNTkBDm4OHA4wMoJR%2Fimage.png?alt=media&amp;token=945e2490-55a5-41ca-b824-15a9138a81f9" alt=""><figcaption></figcaption></figure>

## ETRS/Apos

Bei Auswahl eines Koordinatensystems mit ETRS/APOS sind die Buttons Transformationsparameter verwalten und auswählen im Menü GNSS ausgegraut, weil die Transformation bereits beim Anlegen des Projektes durchgeführt wird. Siehe dazu das Kapitel [Projekt anlegen](broken://spaces/yn3AQgHVzzJrf1W9kkkq).

## MGI/Eposa

Bei Auswahl eines Koordinatensystems mit MGI/EPOSA stehen die Buttons Transformationsparameter verwalten und auswählen zur Verfügung. Unter Transformationsparameter auswählen kann die 7-Parameter Transformation über Verfahren/Bekannte Trafo ausgewählt werden, wenn die Transformation vorher definiert wurde. Alternativ kann die Transformation auch in der kfp angelegt werden.

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/9J67ZnqQDkyghFejg6gU/image.png)


# Tachymeter-Orientierung

Bei dem Modul M-FX AT wird die Orientierung des Tachymeters für die entsprechenden AT Koordinatensysteme bei der Polarmessung berechnet und im Messprotokoll ausgegeben.


# Anmeldung mit Named User

## Datendrehscheibe Cloud

Über Ihren Named User erhalten Sie eine direkte Verbindung zur Cloud.&#x20;

Es stehen die Geospatial Cloud von ESRI oder ArcGIS Online (Ihre Daten in einer von ESRI betriebenen Cloud) sowie ArcGIS Enterprise (Ihre Daten in Ihrer selbstbetriebenen Cloud) zur Auswahl.&#x20;

FX Survey liest und schreibt die veränderten, gelöschten und neuen Objekte/Attribute/Daten direkt in die entsprechenden Feature Services der jeweiligen in FX Survey geöffneten WebMap. Durch die Server Client Architektur stehen die Daten allen Beteiligten in Echtzeit zur Verfügung und ein händischer Datentransfer ist nicht mehr nötig.

## ArcGIS Named User

Nutzung von FX Survey mit Ihrem ArcGIS Named User. Mit FX Survey haben Sie alle Ihre Daten überall dabei und Ihre neu erfassten Daten stehen direkt allen Beteiligten zur Verfügung. Für diese serviceorientierte Arbeitsweise benötigen Sie einen Named User für die ArcGIS Plattform. Den Named User gibt es in fünf unterschiedlichen Typen.

### Verschiedene Nutzertypen (User Types)

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FRDncseadeT4lVYofEBdf%2Fgrafik.png?alt=media&amp;token=83eb49d3-e0c9-43a7-8042-ad4ee1ecb8e7" alt=""><figcaption></figcaption></figure>

#### Viewer

Der Viewer dient ausschließlich zum Konsum von Inhalten.\
Er kann Karten, Apps und Dashboards ansehen, um Informationen zu verstehen und Entscheidungen zu unterstützen, hat aber keine Bearbeitungsrechte.

#### Contributor

Der Contributor kann Daten bearbeiten und aktualisieren.\
Er arbeitet mit vorhandenen Karten und Apps, prüft Inhalte und nimmt einfache Änderungen vor, um Daten aktuell zu halten.

#### Mobile Worker

Mobile Worker nutzen FX Smart im Feld.\
Sie erfassen Daten direkt vor Ort (z. B. Zustände, Fotos, Messwerte), bearbeiten Einträge und synchronisieren diese mit dem System. Diese Rolle ist besonders für operative Tätigkeiten gedacht.

#### Creator

Der Creator gestaltet Inhalte innerhalb von FX Smart.\
Er erstellt Formulare, Auswertungen oder einfache Dashboards und stellt diese anderen Nutzern zur Verfügung. Außerdem organisiert und verwaltet er Daten. Kann ArcGIS Pro Basic nutzen.

#### Professional

Der Professional arbeitet tiefergehend mit den Daten.\
Er führt komplexere Auswertungen durch, kombiniert verschiedene Datenquellen und optimiert Prozesse innerhalb der App. Diese Rolle erfordert ein gutes Verständnis der Fachlogik. Kann ArcGIS Pro Standard nutzen.

#### Professional Plus

Der Professional Plus nutzt alle Möglichkeiten von FX Smart.\
Er entwickelt komplexe Analysen, automatisiert Abläufe und nutzt fortgeschrittene Methoden (z. B. Prognosen oder datengetriebene Entscheidungen). Diese Rolle ist für Experten und Power-User gedacht. Kann ArcGIS Pro Professional nutzen.

## Named User freischalten <a href="#named-user-freischalten" id="named-user-freischalten"></a>

Wenn Sie bereits einen Named User besitzen, können Sie diesen für FX Survey nutzen. &#x20;

Falls Sie noch keinen Named User besitzen, benötigen wir Ihren Named User "Benutzernamen" zur Freischaltung. Die ArcGIS Named User Typen beziehen sich auf ArcGIS Online oder ArcGIS Enterprise.

## ArcGIS Enterprise <a href="#arcgis-enterprise" id="arcgis-enterprise"></a>

Für die Nutzung von FX Survey mit einer eigenen ArcGIS Enterprise Lösung muss eine sog. "Application" in Ihrem ArcGIS Enterprise angelegt werden.

Die App-ID muss an frox übermittelt werden, damit eine Anmeldung bei ArcGIS Enterprise erfolgen kann.

Die Screenshots sind von Version zu Version unterschiedlich und dienen in der Hilfe als Beispiel.

#### **Neue Anwendung hinzufügen** <a href="#neue-anwendung-hinzufugen" id="neue-anwendung-hinzufugen"></a>

Fügen Sie ein neues Element vom Typ "Anwendung" hinzu.

**Typ:** Anwendung, Sonstige

**Titel:** FX Survey

**Tags:** fxsurvey

Setzen Sie anschließend die **Freigabe** auf "öffentlich".

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fbck9OOS5qVQivAKt2TES%2FScreenshot%202026-09-03%20163851.png?alt=media&amp;token=e9f4fb83-7beb-423a-a57f-791c2cc2d28f" alt=""><figcaption></figcaption></figure>

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FFUk66ymfTzU4NnxcTqWO%2FScreenshot%202026-09-03%20163917.png?alt=media&amp;token=702c6cf3-4704-4309-aad7-1acc563b97f0" alt=""><figcaption></figcaption></figure>

#### Einstellungen <a href="#einstellungen" id="einstellungen"></a>

Rufen Sie den Reiter "Einstellungen/Application" auf.

Fügen Sie folgende Umleitungs-URl (Referrer URl) hinzu:

**frox://survey.oauth.callback**

Merken Sie sich außerdem die Client-ID!

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FlnrXpIevBern0Bw7ZONK%2FScreenshot%202026-09-03%20164742.png?alt=media&amp;token=45a2c95c-3bca-4c40-ac9c-222a70353b38" alt=""><figcaption></figcaption></figure>

#### **Optionale Einstellungen** <a href="#optionale-einstellungen" id="optionale-einstellungen"></a>

Wir empfehlen folgende weitere Einstellungen:

* Anwendung "als verlässlich" markieren
* Löschschutz aktivieren

#### In FX Survey anwenden <a href="#info-an-frox-ubermitteln" id="info-an-frox-ubermitteln"></a>

Um FX Survey den Zugriff auf Ihr ArcGIS Enterprise zu erlauben, muss in FX Survey eine neue Portal-Verbindung angelegt werden.

Rufen Sie dazu im Menü Hilfe -> Lizenzinformationen auf.

Über den Button "ArcGIS Portale verwalten" können Sie Ihr eigenes Portal eintragen.

Geben Sie dazu den Name und eine Beschreibung an.

Tragen Sie dann die URL zu Ihrem ArcGIS Enterprise ein, z.B. <https://maps.frox-it.de/portal>

Und die im obigen Schritt erzeugte Client-ID ein: aErf5rn4byjQETrL

Testen Sie die Verbindung und melden Sie sich an.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FngK3a5K7zLvo1YHrp50D%2Fimage.png?alt=media&amp;token=1fb8446e-dccd-4e42-acf5-f2dc2dd5e670" alt=""><figcaption></figcaption></figure>

## Anmeldung

Die Anmeldung erfolgt über die Eingabe von Benutzer und Kennwort eines ArcGIS Named Users.

Die Anmeldemaske wird in Ihrem Browser angezeigt, nach erfolgter Anmeldung können Sie dieses Browserfenster/-tab schließen.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FXtUuftvRRzXPPM0547Z1%2Fimage.png?alt=media&amp;token=a4eb6e03-bd76-4f06-b664-c0499f6e2b37" alt=""><figcaption></figcaption></figure>

## Single Sign On

Wenn Ihr Windows Profil und Ihr Portal über Single Sign On verfügt, wird dies automatisch erkannt. In diesem Fall sollte der Browser kein Fenster zeigen.

## SDK Lizenz

Eine Lizenz für FX Survey beinhaltet automatisch eine SDK Lizenz in der Version Basic.&#x20;

Die Nutzertypen Creator und Professional enthalten die SDK Lizenzen Standard bzw. Advanced.

Die SDK Lizenz Standard wird in FX Survey für den Rasterimport und für das Verknüpfen von Daten benötigt.&#x20;

## Anmeldung mit Named User in FX Survey

Wenn in Ihrer FX Survey Lizenz das Modul ArcGIS Named User freigeschaltet ist, so öffnet sich nach dem Start von FX Survey das folgende Fenster.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FkTXhE2ojx01P5MprX3NP%2Fimage.png?alt=media&amp;token=e56a736a-af5a-4271-859a-2f2f75903188" alt=""><figcaption></figcaption></figure>

Falls Sie Ihre E-Mail noch nicht bestätigt haben erscheint folgendes Fenster.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FeQ217Y65LGZ8JDFXz2q9%2Fimage.png?alt=media&amp;token=860e1a19-67ba-4f9f-9016-fb213760bc90" alt=""><figcaption></figcaption></figure>

Sie können nun Ihre E-Mail direkt bestätigen oder dies auf später verschieben.

Alternativ kann das Anmeldefenster über das Menü Hilfe / Lizenzinformationen und dort über den Reiter \<ArcGIS Named User> geöffnet werden.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FoGn5ZxOpmAxQho09blad%2Fimage.png?alt=media&amp;token=883da6d1-2181-4533-8d63-e5f13ed17366" alt=""><figcaption></figcaption></figure>

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FhboLtcEqfgBXL0epPQ95%2Fimage.png?alt=media&amp;token=2c46f91b-667b-46f7-bc39-298b228e638e" alt=""><figcaption></figcaption></figure>

Die Abmeldung erfolgt an gleicher Stelle. Wenn Sie angemeldet sind erscheint statt dem Button \<Anmelden> der Button \<Abmelden>.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FYIkRfjiDoTTBK4xqIwPW%2Fimage.png?alt=media&amp;token=7bc433b5-95ca-4cbd-976f-27a27e616728" alt=""><figcaption></figcaption></figure>

Die Anmeldung bleibt so lange aktiv, bis man sich wieder ausloggt, aber maximal 30 Tage! Danach muss die Anmedlung im Anmeldefenster erneut erfolgen.

## Vorteile des cloudbasierten Arbeitens

* Über die Cloud stehen Ihnen Web Maps zur Verfügung.&#x20;
* Ihre Projekte können jederzeit direkt mit anderen Beteiligten ausgetauscht werden.
* Vernetztes Arbeiten mit FX Smart und FX Reality.

## Arbeiten mit ArcGIS Cloud

Wenn ein Projekt in FX Survey gespeichert wird, so wird dieses in Echtzeit  in die ESRI Cloud aktualisiert.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fzve3JWBNLHNKkDBiYGtH%2FScreenshot%20(233).png?alt=media&amp;token=c877e46e-010e-4ebe-96d1-b4eac62177e3" alt=""><figcaption></figcaption></figure>

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F40OlZ6HiefLRNz3CBWQT%2FScreenshot%20(235).png?alt=media&amp;token=e270b7ec-2101-45d4-b60e-5de5228de054" alt=""><figcaption></figcaption></figure>

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FCZ7eG921xeRG7mMoF25A%2FScreenshot%20(234).png?alt=media&amp;token=170baf0a-3c58-40b8-8dca-e8b09de7dd4b" alt=""><figcaption></figcaption></figure>


# Programmoberfläche

Die Oberfläche von **FX Survey** ist in verschiedene Bereiche eingeteilt:

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F3LuPbNE4WcFrhX7sikA2%2Fimage.png?alt=media&amp;token=75af3d81-c964-4dc3-ad41-4a5097d59cf9" alt=""><figcaption></figcaption></figure>

Sie können die Oberfläche so anpassen, wie Sie es benötigen. Ziel ist eine Optimierung der Oberfläche an Ihre Ansprüche. Die Werkzeugleisten sind frei platzierbar und können ein- und ausgeblendet werden. Erweiterungen können bei Bedarf ebenfalls ausgeblendet werden.

Die Codeliste ist in ihrer Größe variabel und kann für Linkshänder auch auf die linke Seite der Oberfläche geschoben werden.

## **Grafikfenster**

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fp8Gy60b7LxAMZbX9bgZ9%2FGrafikfenster.png?alt=media&amp;token=6b0fe21c-4793-46d0-9a61-038c618990b6" alt=""><figcaption></figcaption></figure>

Im Grafikfenster werden alle Mess- und Berechnungsobjekte, Hintergrundinformationen, importierte Kartenbestände sowie Web-Map-Services (WMS-Dienste) dargestellt.

Diese Objekte und Karten sind entsprechenden Layern zugeordnet, die ein- und ausblendbar sind, sodass Karten mit verschiedenen Themen erzeugt werden können.

Falls Layer oder Sessions ausgeblendet sind, wird darauf oben links im Grafikfenster mit einem entsprechenden Text hingewiesen.

#### Kompass im Grafikfenster

Im Grafikfenster wird standardmäßig in der linken oberen Ecke ein Kompass angezeigt.&#x20;

Die Karte kann über die gedrückt gehaltene rechte Maustaste bzw. den gedrückt gehaltenen Stift/Finger gedreht werden, der Kompass zeigt die Drehung an.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fn8fDHTfM1JzCNnOcwBew%2Fimage.png?alt=media&amp;token=aa8a9475-574a-4f34-b283-3408d69ed3ba" alt="" width="416"><figcaption></figcaption></figure>

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FCJH7aALZyJ6dMfqolbhg%2Fimage.png?alt=media&amp;token=aeb191e6-0c82-4f95-90f6-0ff61cb72eb8" alt="" width="412"><figcaption></figcaption></figure>

**Bitte beachten:**

Nutzen Sie ein Tablet mit Stiftbedienung, achten Sie bitte darauf, dass die Windows Einstellungen für den Stift korrekt sind. Der Haken bei "Bei Verfügbarkeit meinen Stift als Maus verwenden" muss gesetzt sein.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FERqbWI1J6jLZY53p5Azu%2FScreenshot%202026-04-01%20122702.png?alt=media&amp;token=90184340-07f9-4aef-b894-fcbd1c8ae0b0" alt="" width="563"><figcaption></figcaption></figure>

Über das Menü Extras / Programmeinstellungen / Allgemein / Kartenfenster kann dieser unter "Kompass anzeigen" an- und ausgeschaltet werden.

Ist der Kompass in den Programmeinstellungen ausgeschaltet, wird die Karte automatisch eingenordet und eine Drehung über die rechte Maustaste kann nicht mehr erfolgen.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FowVtxwPPpD4MdnxvFSCj%2Fimage.png?alt=media&amp;token=b7cba779-96d4-472b-98a7-7362438c42a9" alt=""><figcaption></figcaption></figure>

## **Menüleiste**

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F6fAWq6rwByXIoswjQx4q%2Fimage.png?alt=media&amp;token=d781491f-4726-43b8-ae2f-c7964a4c5d78" alt=""><figcaption></figcaption></figure>

In der Menüleiste sind themen- und programmbezogene Einträge auswählbar. Sie werden durch Anklicken aktiviert, was zur Anzeige eines Pull-Down-Menüs führt. Aus diesem können Einträge ausgewählt werden, die entweder direkt Funktionen aufrufen beziehungsweise auslösen oder weitere Untermenüs aufklappen.

Die Menüleiste bietet Zugriff auf alle Einstellungen und Funktionen von FX Survey. Je nach Lizenz kann die Menüleiste verschiedene Einträge enthalten. Die Menüleiste kann vom Anwender konfiguriert werden.

Die einzelnen Einträge mit ihren Untermenüs werden im Folgenden vorgestellt und erläutert.

Einige Module erweitern die Menüs, die bereits in der Basisversion integriert sind. Sie finden die Beschreibungen zu diesen Menüs in den einzelnen Kapiteln.

Die Menüs können konfiguriert werden. Bitte lesen Sie hierzu im [Kapitel Konfigurationsdateien](broken://pages/MH4wPbiYlX9fMS7epYl4) nach!

## **Werkzeugleisten**

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F0yot0UwDtJVJijPdIkQ3%2FWerkzeugleisten.png?alt=media&amp;token=8fc7a7fa-6249-481c-b237-64f9ff63e078" alt=""><figcaption></figcaption></figure>

Die Buttons der Werkzeugleisten erlauben einen schnelleren Zugriff auf Programmfunktionen, als bei der Auswahl über das Hauptmenü. Die verschiedenen Werkzeugleisten sind frei platzierbar, sie können aber auch angedockt werden. Beim Schließen des Programms wird die Position der Werkzeugleisten gespeichert, so dass auch nach dem erneuten Öffnen des Programms die Werkzeugleisten an der gewünschten Position liegen.

Der Inhalt der Werkzeugleisten ist eine Auswahl aus den entsprechenden Menüs. Eine Ausnahme ist die Werkzeugleiste Programmeininstellungen. Hier ist der Schnellzugriff auf Programmeinstellungen möglich, die im Laufe der Messung hin- und hergeschaltet werden.

**Bitte beachten:**

Die Werkzeugleiste Ansicht enthält Funktionen, die nicht im Menü vorhanden sind, wie zum Beispiel den Maßstab und den Bezugsmaßstab. Lesen Sie dazu bitte auch das Kapitel [Werkzeugleiste Ansicht](/die-funktionen-der-menus/menu-ansicht/werkzeugleiste-ansicht).

Weitere Informationen finden Sie im Kapitel [Werkzeugleisten](/die-funktionen-der-menus/menu-extras/werkzeugleisten).

## **Codierungssystem**

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FzC634zBzCn6aMPFJWhl9%2Fimage.png?alt=media&amp;token=a25ec1c0-fd47-4901-be13-8385740c95ba" alt=""><figcaption></figcaption></figure>

Im Codierungssystem (abhängig vom Datenmodell) können die zu erfassenden Objekte angewählt werden. Wenn das Modul [**M-FX Power Kit II**](/zusatzliche-module/m-fx-power-kit-ii) lizenziert ist, können im Codierungssystem beliebig viele Codelisten gleichzeitig geladen werden.

## **Berechnungs- und Steuerungsmodul KIVID®-Feld**

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FuIqZ9wBLK0Y6K8G5UExA%2FKIVID.png?alt=media&amp;token=a0cedebc-4aa2-4e3e-a587-aa428e47a5e0" alt=""><figcaption></figcaption></figure>

KIVID®-Feld OEM ist für die verschiedenen Methoden zur Koordinatenerzeugung zuständig. Sie reichen von der Punkteingabe über Konstruktionswerkzeuge bis hin zur Ansteuerung von Messinstrumenten wie Tachymetern oder GNSS-Empfängern. Für letztere stehen verschiedene Messtypen (Polar, Kontrollmessung, Absteckung) zur Verfügung. KIVID®-Feld OEM wird im Kapitel [Integrierte Berechnungssoftware](broken://pages/niJ3A8723gzqrhUaiMYS) ausführlich erläutert.

## **Instrumentpanel (Tachymeter-Steuerung)**

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FDd6yOWxJtnizVGIh9Mor%2FInstrumentpanel.png?alt=media&amp;token=70bcdc5b-8616-4096-b6ea-63d4b6330119" alt=""><figcaption></figcaption></figure>

Eine Beschreibung der Funktionen finden Sie im Kapitel [Messen mit Tachymeter](/messen-mit-totalstation/totalstation-verbinden).

## **GNSS-Steuerung**

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FyCY1W83vMzvv3QzXp43Q%2FGNSS%20Leiste.png?alt=media&amp;token=eaeda672-d7b2-42ff-ac61-06541c3fdcf5" alt=""><figcaption></figcaption></figure>

Eine Beschreibung der Funktionen finden Sie im Kapitel [Messen mit GNSS](/messen-mit-gnss/projekt-anlegen).

## **Statuszeile**

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F6NJ1JDMnWKHXDTw9ftsa%2FStatuszeile.png?alt=media&amp;token=07783958-266b-450f-9ef7-a9ab1a1eb1e7" alt=""><figcaption></figcaption></figure>

Eine Beschreibung der Angaben finden Sie im [Kapitel Statusleiste](https://app.gitbook.com/o/0R3u5Br0aclHEAUIi5I4/s/jEPibMRnlXvz4bM8KS3I/~/changes/12/arbeiten-mit-fx-survey/statusleiste).


# Statusleiste

In der Statuszeile sind aktuelle Einstellungen sichtbar. Die Statuszeile ist auch mit aktiven Funktionen ausgestattet.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F7LcpgZPFygN8Jq4vcEGs%2Fimage.png?alt=media&amp;token=49efa3b6-78fd-4def-8960-3f0705491967" alt=""><figcaption></figcaption></figure>

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FWPqIHNbLEAcOfwtPoQBp%2Fimage.png?alt=media&amp;token=64f99b68-4836-4a2c-a764-baef66335aa3" alt=""><figcaption></figcaption></figure>

## Beschreibung der Parameter

Die Bedeutung der verschiedenen Parameter in der Statuszeile sind im Einzelnen von links nach rechts:

**Aktuelle Mausposition im eingestellten Lagesystem**

Wenn Sie mit Ihrem Cursor über das Grafikfenster fahren, wird hier laufend die Koordinate angezeigt, an der sich der Cursor gerade befindet. Hier wird auch die aktuelle Koordinate im eingestellten Lagesystem angezeigt, wenn Sie das lokale Hilfsraster aktiviert haben. Die lokale Koordinate kann der Oberfläche des lokalen Hilfsrasters entnommen werden.

**Lage- und Höhensystem**

Hier ist das eingestellte Lage- und Höhensystem eingetragen. Dieses lässt sich nach der Projektanlage nicht mehr ändern.

**Nummerierungsbezirk (NBZ)**

Dieses Feld ist für Arbeiten im Kataster wichtig. Wenn Sie beim Anlegen des Projektes eine mittlere Gebietskoordinate eingegeben haben, oder das Projekt aus einem KIVID®-Feld-Stapel mit vorhandenen Nummerierungsbezirksabkürzungen angelegt haben, können Sie, nachdem das Projekt angelegt wurde, sofort auf diese Funktion zugreifen. Klicken Sie auf die NBZ-Abkürzung, um einen anderen Nummerierungsbezirk einzustellen.

Mit Klick auf die Auswahlbox NBZ wird der NBZ deaktiviert. Alle Punkte, die ab jetzt gemessen, berechnet oder erstellt werden, erhalten im ALKIS die Punktnummer ohne NBZ. Das Sternchen kann mit einem weiteren Klick wieder aktiviert werden. Mehr zum Punktkennzeichen lesen Sie im Kapitel Punktnummernvergabe.

**Punktnummer**

Hier steht die Punktnummer, die für den nächsten erzeugten Punkt vergeben wird. Durch einen Klick auf dieses Feld können Sie die Punktnummer manuell ändern.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F1LXj2FRxoHLwOVYH9JUl%2Fimage.png?alt=media&amp;token=41f804cd-e562-478b-b24d-db1d29113913" alt=""><figcaption></figcaption></figure>

**Bitte beachten:**

Die Punktnummer darf maximal 16 Zeichen lang sein. Wenn Sie eine längere Punktnummer eingeben, dann erfolgt eine Meldung.

Bei Änderung des Nummerierungsbezirks stellt sich die Punktnummer automatisch auf die erste freie Nummer in dem neu eingestellten Bezirk um. Bereits im Projekt vorhandene Punktnummern werden automatisch übersprungen.

**Berechnungsmodul**

Immer, wennKIVID®-Feld mit einer Speicher- oder Rechenoperation beschäftigt ist, blinkt in der Statusleiste neben der Punktnummer das KIVID®-Feld-Logo![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/bU3hTLYcgbg6ccsR6gUn/image.png) auf.

**Aktuelle Session**

Hier steht die Session, in der aktuell gemessen wird. Eine andere Session kann ausschließlich über die Sessionverwaltung eingestellt werden.

**Batteriestatus**

Hier sehen Sie den Ladestatus des Akkus Ihres Tablets.

## **Punktnummernvergabe**

Bei dem Feld Punktnummer handelt es sich um eine aktive Funktion. FX  Survey zählt die Punktnummern automatisch von 1 aus hoch. Ist dies nicht gewünscht, so kann bei Klick auf die Punktnummer ein Fenster zur Eingabe einer anderen Punktnummer geöffnet werden. Es wird die Punktnummer angezeigt, die für den nächsten Punkt verwendet werden würde. An dieser Stelle lässt sich die Punktnummer für den nächsten Punkt ändern. Punktnummern können aus Zahlen und Großbuchstaben bestehen.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FXcN9CGPp1zAXoKPSFJRK%2Fimage.png?alt=media&amp;token=d8ae9461-2852-43c4-9a76-46b99986094c" alt=""><figcaption></figcaption></figure>

## **Nummerierungsbezirk**

Auch bei dem Feld NBZ handelt es sich um eine aktive Funktion.

Bei Klick auf das Feld öffnet sich ein Fenster, in dem weiter verfahren wird.

Wenn noch keine NB-Abkürzungen festgelegt wurden, dann öffnet sich folgendes Fenster.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FBiCgHVzdJlNHTbtd2c6L%2Fimage.png?alt=media&amp;token=d6a63649-11c3-4cd8-8f95-9a6d63543681" alt=""><figcaption></figcaption></figure>

Dahinter ist der Nummerierungsbezirk abgekürzt angegeben. Die Abkürzung ist maximal 3-stellig. Der Aufbau der Abkürzung ist länderspezifisch, viele Bundesländer haben eigene Vorschriften entwickelt, wie ein NBZ aufgebaut ist.

Im Berechnungs- und Steuerungsmodul sind die entsprechenden Regeln hinterlegt. NBZ- Abkürzungen werden deshalb direkt dort verwaltet. Die Abkürzungen werden entweder aus dem Innendienstprogramm KIVID® heraus im Stapel gespeichert, oder manuell vor Ort eingegeben.

Bitte beachten:

*Bei Umstellung des Nummerierungsbezirks stellt sich die Punktnummer automatisch auf die erste freie Punktnummer in dem eingestellten Bezirk um.*

**Arbeiten mit NBZ-Abkürzungen**

Wenn man in der Statuszeile auf das Feld für die NBZ-Abkürzung klickt, öffnet sich ein Fenster in dem die in KIVID®-Feld definierten Abkürzungen und ihre langschriftliche Bezeichnung dargestellt werden:

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/eQ1Genjl18juhNK6nreT/image.png)

Wählen Sie den aktuellen NBZ und klicken Sie auf \<OK>.

***Bitte beachten:***

*Neue Abkürzungen können erst verwendet werden, wenn entweder direkt im Startdialog des Berechnungs- und Steuerungsmoduls unter Menü Datei -> Speichern oder das FX Projekt nach dem Anlegen der Abkürzung gespeichert wurde.*

**Anwendungsbeispiel 1: Nummerierungsbezirk einstellen**

Über die Festpunktverwaltung werden die Punkte eingelesen. Je nach Bundesland sind die NBZ-Abkürzungen anders aufgebaut.

| Nr    | Rechtswert       | Hochwert         |
| ----- | ---------------- | ---------------- |
| 10004 | 260**3** 499,399 | 570**8** 391,659 |
| 10005 | 260**3** 433,133 | 570**8** 389,543 |

**Fallbeispiel NRW**

Der einzustellende Nummerierungsbezirk ist hier **398**. Die Eingabe erfolgt durch einen Doppelklick auf das Feld des Nummerierungsbezirks.

Alle Punkte, die jetzt gemessen oder berechnet werden, werden automatisch dem Nummerierungsbezirk **32399/5708** zugeschrieben. Das Kürzel stellt hier jeweils die letzten Ziffern des Kilometerquadrats dar.

Liegen in einem Messgebiet mehrere Nummerierungsbezirke, muss jeweils auf die richtige Einstellung geachtet werden.

Unterstützung bietet hierbei die Anzeige der Kilometerquadrate. Diese Funktion ist in dem Modul ALKIS Assistent integriert.

**Anwendungsbeispiel 2: Mehrere NBZ in einem Messgebiet**

Im Nummerierungsbezirk 2603/5708 wurden die Punkte 10000-10050 gemessen.

Der Punkt 10051 liegt im Nummerierungsbezirk 2604/5708, also wird die Einstellung von **38** auf **48** geändert. Dabei stellt sich die Punktnummer auf 00001 um! Liegt der Punkt 10052 wieder im Bezirk **38**, stellt sich die Punktnummer ebenfalls automatisch auf 00001 um, da 1 die erste freie Punktnummer in dem Bezirk ist. Es ist also darauf zu achten, was im Feld Punktnummer steht, bevor gemessen wird. Eine spätere Umnummerierung darf nur nach bestimmten Regeln geschehen.


# Touch-/Stiftbedienung

## **Windows Einstellungen**

Bitte beachten Sie die Windows Einstellungen für den Stift. Der Haken bei "Bei Verfügbarkeit meinen Stift als Maus verwenden" muss gesetzt sein.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FHOzydSVWLdHJyMM3IbUY%2Fimage.png?alt=media&amp;token=8e99af4a-dc28-4ae1-9124-a35393854efb" alt=""><figcaption></figcaption></figure>

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FXhizirM7SlXP5EqatVaj%2Fimage.png?alt=media&amp;token=ffa1bbb8-00fc-40ce-9a03-74995f4102c0" alt=""><figcaption></figcaption></figure>

## **Karte verschieben**

* Stift/Finger auf Tablet gedrückt halten oder **linke** Maustaste gedrückt halten.

## **Karte drehen**

* Stift/Finger auf Tablet gedrückt halten oder **rechte** Maustaste gedrückt halten.
* Wird mit dem Stift lange genug gedrückt erscheint ein kleiner Kreis um die Stiftspitze herum.
* Wird mit dem Finger lange genug gedrückt, erscheint ein Kasten um die Fingerkuppe herum.
* Die Zeit, wie lange gedrückt gehalten werden muss, kann eingestellt werden.
* In der 3D Ansicht kann gedreht und gekippt werden. Bei Bewegungen nach oben und unten wird das Bild gekippt, bei Bewegungen horizontal wird das Bild gedreht.

## **Karte Zoomen**

Ein Zoomschritt:

* Mit Stift oder linker Maustaste Doppelklick: Zoomt in die Karte rein.

Stufenloses Zoomen:

* Mausrad nach oben drehen zoomt in die Karte rein.
* Mausrad nach unten drehen zoomt aus der Karte raus.
* Finger auseinanderschieben zoomt in die Karte rein.
* Finger zusammenschieben zoomt aus der Karte heraus.

Einfaches Herein- und Herauszoomen über Touchbedienung.

<figure><img src="https://files.gitbook.com/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F2HFhxzthUCUsxBS8vzFM%2Fuploads%2F9GE32jjL7CPEobHAYPQN%2Fimage.png?alt=media&#x26;token=90419052-3a7a-42d3-a2b7-3e8546c362a5" alt="" width="188"><figcaption></figcaption></figure>

## Lupenfunktion <a href="#lupenfunktion" id="lupenfunktion"></a>

Über einen Zwei-Finger-Zoom lässt sich ein Teil der Karte vergrößern.​ Tippen Sie dafür mit zwei Fingern einfach kurz in die Karte, die Lupe öffnet sich.&#x20;

Das Lupenfenster kann verschoben werden. Packen Sie dazu das Fenster mit dem Finger oben links an dem Tab an. Das Fenster wird dann mit einer gestrichelten Linie angezeigt und kann verschoben werden.

<figure><img src="https://files.gitbook.com/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F2HFhxzthUCUsxBS8vzFM%2Fuploads%2FLZS8b0Fr1b2kM9DHqsPc%2Fimage.png?alt=media&#x26;token=fd633c54-9321-426d-9f02-3541e528f8ec" alt=""><figcaption></figcaption></figure>

Sollte die Lupenfunktion an ihrem Tablet deaktiviert sein, gehen Sie bitte in die Einstellungen. Dort wählen Sie erleichterte Bedienung > Bildschirmlupe > Bildschirmlupe aktivieren aus.

**Bitte beachten:**&#x20;

Die Lupenfunktion steht nicht auf dem Toughbook FZ-G2 mk3 zur Verfügung.


# Codierungssystem

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FbLDGeF8BvGDCzgKLaFDP%2Fimage.png?alt=media&amp;token=f920f249-e25b-4f94-b8c2-dacbab233ee8" alt=""><figcaption></figcaption></figure>

Dieses Kapitel informiert Sie über die Funktionsweise und das Arbeiten mit der Codeliste. Das Codierungssystem ist die Steuerungszentrale für die Erstellung der grafischen Objekte in FX Survey. Über eine Codeliste können verschiedene Elemente im Außendienst flexibel und unkompliziert gleichzeitig (profilartig) bearbeitet werden. Sie umfasst eine Vielzahl von Objekten, speziell auf den Vermessungszweck abgestimmt. Es kann aber auch eine benutzerdefinierte Codeliste erstellt werden, die sich aus Objekten verschiedener Codelisten zusammensetzt.&#x20;

Durch die parallele Verwaltungsmöglichkeit ist es dem Vermesser im Außendienst möglich, alles was er sieht auf einmal zu messen. Laufwege werden um ein Vielfaches reduziert. Dadurch, dass man direkt sieht, was man misst, minimieren sich Fehler. Durch das Arbeiten mit der Codeliste ist eine erhebliche Zeitersparnis mit höherer Datenqualität gewährleistet.


# Aktivierung der Codeliste

Beim Öffnen eines FX Projektes ist die Codeliste immer aktiviert.&#x20;

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/TQL8D4nuGhlLS4lPzi1I/image.png)

Die Codeliste deaktiviert sich, indem man durch einen Klick das Häkchen vor \<Ohne Code> setzt.  Auf diese Weise erzeugt man reine Messpunkte ohne jegliche Symbolik.&#x20;

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/ctCToLmLI8lG92LLzmfs/image.png)

Die Codierung lässt sich jederzeit wieder aktivieren, indem das Häkchen entfernt wird.


# Menüleiste des Codelistenfensters

<img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/Advbw5642qEg4U7PWfev/image.png" alt="" data-size="original">

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/Xx0V8dnMiwzdBNg7SOyV/image.png)

| **Icon**                                                                                                                           | **Beschreibung**                                                                                                                                                                                       |
| ---------------------------------------------------------------------------------------------------------------------------------- | ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ |
| ![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/ofixzLurOuJYzi1u87MP/image.png) **Codeliste laden**             | Bietet die Möglichkeit eine andere Codeliste zu laden.                                                                                                                                                 |
| ![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/T7MPB27W0Gr0GdWRuPM2/image.png) **Codeliste bearbeiten**        | Bearbeiten der Codeliste.                                                                                                                                                                              |
| ![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/Qu9u8oECqNERnFBgsdD5/image.png) **Codeliste hinzufügen**        | Ist das Modul **M-FX Power Kit II** lizenziert, lassen sich parallel zu der aktuell aktiven Codeliste weitere Listen laden.                                                                            |
| ![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/JP0wM9srJHIfYUV7lRGh/image.png) **Codeliste entfernen**         | Ist das Modul **M-FX Power Kit II** lizenziert, können geladene Codelisten entfernt werden.                                                                                                            |
| ![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/6zmtlLIWUHVUWcHt2eSe/image.png) **Filtern nach**                | Es werden nur noch die Codes angezeigt, die das eingegebene Suchwort enthalten.                                                                                                                        |
| ![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/uHOL6jGRCgFsfZzaYDfD/image.png) **Filter zurücksetzen**         | Es wird wieder die gesamte Codeliste angezeigt.                                                                                                                                                        |
| ![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/1rgd51daPAfeJwqYUUo0/image.png) **Codeliste verstecken/zeigen** | Mithilfe der Pfeiltaste am rechten Rand kann die gesamte Codeliste aus- und eingeblendet werden. Dadurch hat man bei Bedarf ein größeres Grafikfenster, wenn die Codeliste gerade nicht benötigt wird. |

**Bitte beachten:**

*Um eine Codeliste zu laden oder zu bearbeiten, dürfen in der aktuell geladenen Liste keine offenen Objekte mehr vorhanden sein. Bei Lizenzierung des Moduls **M-FX Power Kit II** können mehrere Codelisten gleichzeitig geladen werden und dann kann auch zwischen Codelisten gewechselt werden, wenn in der aktuell geladenen Liste noch Objekte offen sind.*


# Passende Codeliste laden

Der benötigte Code liegt möglicherweise in einer anderen Codeliste. Diese muss dann geladen werden. Dazu wählen Sie das Ordnersymbol ![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/52dEEEE3ClRxNWmSCIKW/image.png) in der Menüleiste des Codelistenfensters aus.&#x20;

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/YxAY1aBsJ97qWWmwXSzv/image.png)

Es öffnet sich ein Fenster mit allen im Datenmodell hinterlegten Codelisten. Wählen Sie aus der angezeigten Liste die gewünschte Codeliste aus und bestätigen Sie mit \<OK>. Die gewählte Codeliste erscheint nun im Codierungsfenster.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/c5xIQODQAzOjFQLUC9P6/Clip2.bmp" alt=""><figcaption></figcaption></figure>

Mit lizenziertem Modul **M-FX Power Kit II** steht Ihnen auch die Möglichkeit zur Verfügung, mehrere Codelisten parallel in Reitern anzuzeigen (FX TOP, FX ENTW, FX GAS). Dazu das Icon  ![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FUAj0mMcF9H36WZeQzTFd%2Fimage.png?alt=media\&token=a28098f6-03a8-4a27-84fb-9ff4e88a4067) in der Menüleiste des Codelistenfensters klicken, die Codeliste auswählen und die Codeliste erscheint zusätzlich zu der bereits geladenen Liste in der oberen Zeile als Reiter zur Auswahl. Mit dem Button  ![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FpaegJs0U3DKdi6MQIiF0%2Fimage.png?alt=media\&token=3913a673-9c2e-48e4-9965-27ee301cce2e) können Sie Codelisten wieder aus der Reihe entfernen.

Dann ist es auch möglich, die Codeliste zu wechseln, wenn es in einer Codeliste offene Codes gibt. Es können also Codes aus verschiedenen Codelisten gleichzeitig bearbeitet werden.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FmsttK8fYFYEkpPGff5yN%2Fimage.png?alt=media&amp;token=31689f8e-b469-4732-a39d-cf0f149b13bf" alt=""><figcaption></figcaption></figure>


# Codelistenreiter

Modul **M-FX Power Kit II**

Ziel dieser Funktion ist die Optimierung des Workflows im Außendienst. Die Codelistenreiter haben sich bei Vermessungsarbeiten vor Ort bewährt und garantieren eine erhebliche Erleichterung der Arbeitsweise im Außendienst.

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/TQL8D4nuGhlLS4lPzi1I/image.png)

1. ![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/sP8MFiQMiJZtySF5bgbY/1)Über den Button können Codelisten hinzugefügt werden. Dazu geht wie beim Öffnen einer Codeliste das Codelistenverzeichnis auf, in dem alle zur Verfügung stehenden Codelisten aufgelistet sind.
2. Man klickt die zu ladende Codeliste an und wählt \<OK>.
3. Zusätzlich geladene Codelisten stehen über Reiter zur gleichzeitigen Bearbeitung zur Verfügung.

Dabei kann durch einfache Anwahl des Reiters problemlos hin und her gewechselt werden, auch wenn sich in einer Codeliste noch offene Objekte befinden. Mehr dazu erfahren Sie unter [Arbeiten mit der Codeliste](/arbeiten-mit-fx-survey/codierungssystem/arbeiten-mit-der-codeliste). Sollten Sie mehr Codelisten benötigen, als in einer Zeile aufgelistet werden können, nutzen Sie bitte die Pfeiltasten am rechten Rand.&#x20;

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/gQwaYqqIAIfmaMI0qPKS/image.png" alt=""><figcaption></figcaption></figure>

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/m4FfmcTht33VbKBw5SFD/3)Über den Button können Reiter entfernt werden. Ein Codelistenreiter kann nicht gelöscht werden, wenn in der Codeliste noch geöffnete Objekte vorhanden sind (siehe [Arbeiten mit der Codeliste](/arbeiten-mit-fx-survey/codierungssystem/arbeiten-mit-der-codeliste)). Eine Warnmeldung macht darauf aufmerksam:

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/J6cB3j88MJBxkCKw7xq5/Clip81.bmp)

Erst wenn alle Objekte in der Codeliste geschlossen wurden, kann der Reiter entfernt werden.


# Benutzerdefinierte Codeliste

Klicken Sie zunächst auf das Ordnersymbol ![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FEhZfdSYR83tXqb1qh2Jz%2Fimage.png?alt=media\&token=78a1403a-d3f3-42a4-b90c-df6aa894f57a)  in der Werkzeugleiste des Codelistenfensters.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fbf0O07ypsy06MtxlsW1W%2Fimage.png?alt=media&amp;token=c1df2639-5209-4217-a495-181cbdf5a3c5" alt=""><figcaption></figcaption></figure>

Es öffnet sich das Fenster zum Laden einer Liste.

Klicken Sie nun auf das Listensymbol ![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fyjf87hIWo755heR35xWl%2Fimage.png?alt=media\&token=2d45a5cf-092b-462b-b0ef-29160ce83cd1) oben links, um eine neue benutzerdefinierte Codeliste zu erstellen.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FirK0kzUYAMehLaeE034R%2Fimage.png?alt=media&amp;token=5e2eea0f-da9f-4b27-8879-82092b76c4b5" alt=""><figcaption></figcaption></figure>

Es öffnet sich ein neues Fenster, in dem Sie einen Namen für Ihre Codeliste vergeben. Optional kann eine Beschreibung der Codeliste hinzugefügt werden.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FCJKUuo3cZaZFHXzSG3Cq%2Fimage.png?alt=media&amp;token=b7249a93-bd6b-4399-bf83-7dd2e98c3a68" alt=""><figcaption></figcaption></figure>

Bestätigen Sie mit \<OK>. Das Fenster schließt sich.

Wählen Sie nun im noch geöffneten Fenster "Liste laden" die neu erstellte benutzerdefinierte Codeliste aus.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FV9MZ8cUjOmMyhJYZls5m%2Fimage.png?alt=media&amp;token=bb116958-0430-481c-9e67-131815a64068" alt=""><figcaption></figcaption></figure>

Das Codelistenfenster ist nun leer, da noch keine Objekte in die benutzerdefinierte Codeliste eingefügt wurden.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fq47mman04Yd0XTxLdiE5%2Fimage.png?alt=media&amp;token=f4804ad4-ad63-4e73-b96f-697e3e808f31" alt=""><figcaption></figcaption></figure>

Über das Zahnrad ![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/Dzwkv6zrtLnyYlzIP3Je/image.png) in der Menüleiste des Codelistenfensters können Sie Ihre benutzerdefinierte Codeliste zusammenstellen. Es stehen dafür alle Objekte aus den Listen im Datenmodell zur Verfügung.&#x20;

Zunächst wählen Sie eine vorhandene Codeliste aus.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FjuYZR78ca9JGJL7p3lNN%2Fimage.png?alt=media&amp;token=7f0674b0-54eb-4dbb-9dc6-820bfa180b6d" alt=""><figcaption></figcaption></figure>

Es werden nun alle Objekte der ausgewählten Codeliste in der Zeile Objekt angezeigt.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FBXzNsA0JVjc6pNEEIhec%2FScreenshot%20(2027).png?alt=media&amp;token=16d4129e-77fd-42ee-9325-265d37b95e5b" alt=""><figcaption></figcaption></figure>

Sobald ein Objekt durch Anklicken aus der Liste ausgewählt wird, wird der Button ![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fd5XIwf0m1mMpPLIyQQGR%2Fimage.png?alt=media\&token=518e9488-e041-4e38-85a9-fe4114f11f1a) aktiv.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FEZLUe63j37BbfjnelQvP%2Fimage.png?alt=media&amp;token=2d1cd70e-d235-4986-93f6-17ebfa6dafb4" alt=""><figcaption></figcaption></figure>

Über das ![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FNzYZYeTU4Vr2WmA2YPoo%2Fimage.png?alt=media\&token=5ce5a985-81e2-4437-8302-c62d94fa1bfb) fügen Sie das Objekt zur neuen Codeliste hinzu.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FBH263F8XNYoHXONdTwTC%2Fimage.png?alt=media&amp;token=007e7a71-4ad1-49d0-8412-3021b78d8603" alt=""><figcaption></figcaption></figure>

Wenn alle Objekte ausgewählt sind, klicken Sie auf eines der Diskettensymbole  ![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FGTYEzmXOifc9i9UBxEDa%2Fimage.png?alt=media\&token=bdd08d4c-90fe-41fd-a121-840af2c5688d) zum Speichern der Liste.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FuzKzJXdo04yJCS7H6MqC%2Fimage.png?alt=media&amp;token=a96db61b-42d5-42a2-9486-fa12aa4bf10e" alt=""><figcaption></figcaption></figure>

Die Objekte der benutzerdefinierten Codeliste stehen nun im Codelistenfenster zur Verfügung.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fb6b3A8jljdpdXoKQL604%2Fimage.png?alt=media&amp;token=0ac0e250-f98a-48eb-beea-e363d76c9837" alt=""><figcaption></figcaption></figure>

Im Fenster "Liste laden" können benutzerdefinierte Codelisten gelöscht werden. Sobald eine benutzerdefinierte Liste ausgewählt ist (blau unterlegt), wird der Button ![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FkB6IkCUqbCfuuAWhbHgW%2Fimage.png?alt=media\&token=545e283c-60a1-48ab-b9c9-019af199a1ba) aktiv und die Liste kann gelöscht werden. Codelisten aus dem Datenmodell können nicht gelöscht werden.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FkofMlzDNGCmVhNe4xug8%2FScreenshot%20(2029).png?alt=media&amp;token=6030f29b-03fd-4027-a2e8-7e914f3474a6" alt=""><figcaption></figcaption></figure>

**Bitte beachten:**

Benutzerdefinierte Codelisten werden im lokalen Verzeichnis C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\FX Survey\CodeList gespeichert. Diese stehen nur auf dem entsprechenden Rechner zur Verfügung.

**Achtung:**

Wenn das Datenmodell mit dem Sie arbeiten verändert wird, dann müssen die benutzerdefinierten Codelisten neu angelegt werden.


# Codeliste bearbeiten

Klicken Sie zunächst auf das Zahnradsymbol ![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FWH7qAs5dL2jDvBltPsa5%2Fimage.png?alt=media\&token=0f909e22-49c3-4153-b0a2-6f5098b46a14) in der Werkzeugleiste des Codelistenfensters.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FGG5zOXgLr9GNmnUpA4cX%2Fimage.png?alt=media&amp;token=28821123-4195-4f31-9b05-05942c94696c" alt=""><figcaption></figcaption></figure>

Es öffnet sich das Fenster zum Bearbeiten von Codelisten. Es wird die Codeliste angezeigt, die im Codelistenfenster geöffnet ist.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fnk3GPuY9Uu31z9LnchAQ%2Fimage.png?alt=media&amp;token=a4527622-6c54-415d-a106-9c6b9a5721c1" alt=""><figcaption></figcaption></figure>

Sollten Sie in der Menüleiste nicht alle Icons sehen, so ziehen Sie das Fenster größer oder öffnen die verdeckten Funktionen über die Pfeiltaste am rechten Rand.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/elMxCvGaJGwli4S36aMf/Screenshot%20(1034).png" alt=""><figcaption></figcaption></figure>

## **Objekte löschen**

In der Auswahlliste \<Objekt> sind alle Objekte aufgezählt, die in der vordefinierten Codeliste vorhanden sind. Wird ein Objekt ausgewählt, so kann dieses über den Button ![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FdsQiJ3FgIrRapyG0TtvK%2Fimage.png?alt=media\&token=fa8a372b-06d9-41a3-8e08-cffb2350f924)  aus der Codeliste entfernt werden.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F7FR6mVOK6k1fEqTTM1l9%2FScreenshot%20(2030).png?alt=media&amp;token=996ce0fd-e462-4483-988c-ecbbf5a126a9" alt=""><figcaption></figcaption></figure>

## Gesamte Codeliste umsortieren

Die Liste kann alphabetisch, nach Häufigkeit der Nutzung und nach Geometrietypen sortiert werden.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FJZfSBHH4FCYfgMRDxviD%2Fimage.png?alt=media&amp;token=92f1737c-4429-4375-b36f-8645afb0bf29" alt=""><figcaption></figcaption></figure>

Alphabetische Sortierung:

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FX9Sc1shLYkfcGHIn7GvA%2Fimage.png?alt=media&amp;token=ff91fb3b-b663-44b3-8af9-efc9b5ee24d8" alt=""><figcaption></figcaption></figure>

Meistgenutzte Objekte nach oben. Gleich häufig genutzte Objekte werden alphabetisch sortiert:

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fd8L6r4tezsqrhxY5UV8r%2Fimage.png?alt=media&amp;token=425cc156-56f0-4a12-915a-e91a5c283f11" alt=""><figcaption></figcaption></figure>

Sortierung nach Geometrietyp (erste Punktsymbole, dann Linien, dann Flächen):

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FoJlW82BN0cPPIjpZ6OkY%2Fimage.png?alt=media&amp;token=ea5d3304-be11-4c11-b5e8-3fdce2340dfd" alt=""><figcaption></figcaption></figure>

## Einzelne Objekte in der Liste umsortieren

Über die Pfeilbuttons ![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FejicyywzRfhG4Au79zve%2Fimage.png?alt=media\&token=3a3a1f33-2a81-46f0-b2de-678fb7343cf7) kann ein Objekt innerhalb der Liste verschoben werden. Im Beispiel wurde das Objekt ENTW Drainage PKT nach unten verschoben. Standardmäßig sind die Codelisten alphabetisch sortiert. Die Umsortierung über die Pfeiltasten ermöglicht es dem Anwender weniger oft genutzte Objekte weiter nach unten zu verschieben.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F8C8B4436eLB5eZk400Jk%2FScreenshot%20(2031).png?alt=media&amp;token=9d3549a6-2d28-4056-b224-40148238e67c" alt=""><figcaption></figcaption></figure>

Wird die Liste über die Diskettensymbole ![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F2pi0KLeWXTDEjYIG24BY%2Fimage.png?alt=media\&token=c71781fc-d2db-4734-a9ac-783673969366) abgespeichert, kann ein neuer Name vergeben werden oder die bestehende Liste kann überschrieben werden.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FkKXX5KsxvKbMVUV0JTb8%2Fimage.png?alt=media&amp;token=70174f6b-d3ce-42ed-bf83-c5ab8add881b" alt=""><figcaption></figcaption></figure>

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FnQRiOtc41H2SgxeRd9m2%2Fimage.png?alt=media&amp;token=6a33110e-1568-482b-87cc-ed63ff309826" alt=""><figcaption></figcaption></figure>

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F7FuFuizXA6ABG7QR61n5%2FScreenshot%202024-10-23%20122658.png?alt=media&amp;token=72be570e-b079-40d7-8c5f-0e1b940e2974" alt=""><figcaption></figcaption></figure>

## Trennlinien einfügen

Zur optischen Unterteilung ihrer Codeliste können Trennlinien eingefügt werden. Dazu wählen Sie in der Liste das Objekt aus über dem eine Trennlinie eingefügt werden soll.&#x20;

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FmFc2R0wHr1zKxWMNFN2v%2FScreenshot%20(2032).png?alt=media&amp;token=fb424a8c-db64-45e8-bdda-68ae20f821ea" alt=""><figcaption></figcaption></figure>

Bei Klick auf den Button ![](https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FQFjcPsWRaT7g47o5rauv%2Fimage.png?alt=media\&token=4f956340-daf0-44de-b571-edb1d75f1ef8)  wird die Trennlinie eingefügt.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FvcJ04TarwYNCs9Utx1Jf%2Fimage.png?alt=media&amp;token=77ae12b3-54e7-4bd0-b743-819407acc55e" alt=""><figcaption></figcaption></figure>

Auf diese Weise können Sie zum Beispiel die Objekte für den Hausanschluss optisch abgrenzen.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Fx4YA284qyfiT2tTNofYc%2Fimage.png?alt=media&amp;token=9c8c8f4a-fec5-4166-8b31-612412642f1a" alt=""><figcaption></figcaption></figure>

Beim Abspeichern der Liste werden die Trennlinien direkt ins Codelistenfenster übernommen.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FgUWK3jy96ZhLN2fxbpsz%2Fimage.png?alt=media&amp;token=9d460e44-8499-47f9-86f9-806c9e2f393d" alt=""><figcaption></figcaption></figure>

## &#x20;Funktionen der Menüleiste

<table data-header-hidden><thead><tr><th width="373"></th><th></th></tr></thead><tbody><tr><td><strong>Icon</strong></td><td><strong>Beschreibung</strong></td></tr><tr><td><p><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/8gWdvpr8NiA8VQNVh1pu/image.png" alt=""> </p><p><strong>Objekt der Liste hinzufügen</strong></p></td><td>Über diesen Button wird das gewählte Objekt der Codeliste hinzugefügt.</td></tr><tr><td><p><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/2M9xnmLfk3t3AzaupHXW/image.png" alt=""></p><p><strong>Selektierte Objekte aus der Liste löschen</strong></p></td><td>Über diesen Button wird das markierte Objekt aus der Codeliste entfernt.</td></tr><tr><td><p><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/IFRu2psMfHo6UPx7F4rw/image.png" alt=""></p><p><strong>Objekte in der Auswahlliste suchen</strong></p></td><td>Über diesen Button kann ein Objekt in der vordefinierten Liste gesucht werden. Es wird ein Eingabefeld angezeigt, in das man den gesuchten Objektnamen oder Teile davon eingeben kann.</td></tr><tr><td><p></p><p><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/bRYdjvC3srW3Jw2an2l5/image.png" alt=""></p><p><strong>Markierten Eintrag nach unten/oben verschieben</strong></p></td><td>Über die Pfeile können Sie ein Objekt aus der geladenen Codeliste nach unten oder oben schieben. So können Sie Objekte, die häufiger benutzt werden als andere, zur besseren Handhabung sortieren.</td></tr></tbody></table>

| <p><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/bGJEpRlAJnfIWfnNikMg/image.png" alt=""></p><p><strong>Codeliste sortieren</strong></p>             | <p>Sortiert die Codeliste nach </p><ul><li>benutzte nach oben (alphabetisch)</li><li>nach Geometrietyp (alphabetisch)</li><li>alphabetisch</li></ul>                                                                                                                                                                                                                                                                                                                                         |
| ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ | -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| <p><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/k0kFzitoukWjNnFPR5v7/image.png" alt=""></p><p><strong>Codeliste speichern</strong></p>             | Über diesen Button wird die geladene Codeliste gespeichert.                                                                                                                                                                                                                                                                                                                                                                                                                                  |
|                                                                                                                                                                                | <p><em><strong>Bitte beachten:</strong></em></p><p><em>Nach Änderungen jeglicher Art muss die Codeliste gespeichert werden, denn sonst werden die Änderungen nicht übernommen. Falls Sie eine vordefinierte Codeliste bearbeitet haben, müssen Sie die bearbeitete Liste unter einem anderen Namen abspeichern. Die Abfrage nach dem Namen erscheint automatisch wenn Sie die Codelisten speichern. Sie ist dann unter</em></p><p><em>\<benutzerdefinierte Codelisten> aufgelistet.</em></p> |
| <p><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/mxbSp2ryxCMTDqG2aZNN/image.png" alt=""></p><p><strong>Codeliste speichern unter</strong></p>       | Über diesen Button wird die geladene Codeliste unter einem angegebenen Speicherpfad gespeichert.                                                                                                                                                                                                                                                                                                                                                                                             |
|                                                                                                                                                                                | <p><em><strong>Bitte beachten:</strong></em></p><p><em>Nach Änderungen jeglicher Art muss die Codeliste gespeichert werden, denn sonst werden die Änderungen nicht übernommen. Falls Sie eine vordefinierte Codeliste bearbeitet haben, müssen Sie die bearbeitete Liste unter einem anderen Namen abspeichern. Die Abfrage nach dem Namen erscheint automatisch wenn Sie die Codelisten speichern. Sie ist dann unter</em></p><p><em>\<benutzerdefinierte Codelisten> aufgelistet.</em></p> |
| <p><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/55pBd4XhcnOt3wix05cS/image.png" alt=""></p><p><strong>Trennlinie setzen/entfernen</strong></p>     | Fügt in der Codeliste eine Trennlinie zur optischen Unterteilung der Codeliste hinzu. Mit dem gleichen Button kann eine gesetzte Trennlinie wieder entfernt werden.                                                                                                                                                                                                                                                                                                                          |
| <p><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/W4BuhZ9OK2e8DdICsIqJ/image.png" alt=""></p><p><strong>Alle Objekte selektieren</strong></p><p></p> | Über diesen Button können Sie alle Objekte in der geladenen Codeliste markieren. Diese Funktion empfiehlt sich, wenn Sie beispielsweise viele Objekte auf einmal aus der Codeliste entfernen möchten.                                                                                                                                                                                                                                                                                        |
| <p><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/NfCaOKUJeyLTycWnuQMc/image.png" alt=""> </p><p><strong>Selektierung aufheben</strong></p>          | Über diesen Button können Sie alle Markierungen von Objekten in der geladenen Codeliste aufheben. Diese Funktion empfiehlt sich, wenn Sie beispielsweise irrtümlich zu viele Objekte markiert haben.                                                                                                                                                                                                                                                                                         |
| <p><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/ZrvkKR64QHxohOzWFQRE/image.png" alt=""></p><p><strong>Autoliste</strong></p>                       | Aktiviert die [Autolistenfunktion](/arbeiten-mit-fx-survey/codierungssystem/autolistenfunktion). Diese ist in der Codeliste durch einen dicken rosa Pfeil gekennzeichnet. Zur Deaktivierung kann der Button noch einmal angeklickt werden.                                                                                                                                                                                                                                                   |


# Autolistenfunktion

Mit der Autolistenfunktion können z.B. Straßenvermessungen zügiger durchgeführt werden. Hierzu wird eine Codeliste angelegt, die dem Straßenprofil entspricht.

## Codeliste für Profile erstellen

Bitte lesen Sie zunächst das Kapitel [Benutzerdefinierte Codeliste](/arbeiten-mit-fx-survey/codierungssystem/benutzerdefinierte-codeliste).

Im ersten Schritt wird eine benutzerdefinierte Codeliste angelegt.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/QIxTEp48VDv4AtJ1vUiq/Clip13.bmp" alt=""><figcaption></figcaption></figure>

Anschließend werden die für das Profil benötigten Objekte in die benutzerdefinierte Codeliste eingefügt.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/hfRzac4wavC7oiaEil6K/Clip14.bmp" alt=""><figcaption></figcaption></figure>

## Autolistenfunktion aktivieren

Mit Klick auf die Autolistenfunktion ![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/DVfooaP1xgeQDJsBz155/image.png) erscheint die Codeliste nun mit einem rosafarbenen Pfeil. Daran ist zu erkennen, dass für diese Codeliste die Autolistenfunktion aktiviert wurde.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/IaJqGruM217m4vuYNLWN/image.png" alt=""><figcaption></figcaption></figure>

## Straßenprofil erfassen

Nach der Erfassung des 1. Codes (TOP Bordstein OK LIN) wird automatisch der 2. Code (TOP Bordstein UK LIN) aktiviert. Dieses Verfahren wird bis zum 5. Code (TOP Bordstein OK LIN) fortgeführt. Ein Klick in die Codeliste auf das zu erfassende Objekt entfällt.

Wenn das erste Straßenprofil gemessen ist, dreht sich die Richtung der Autoliste um (der rosafarbene Pfeil zeigt nach oben). Das zweite Profil wird nun von der anderen Straßenseite aus beginnend mit dem  5. Code (TOP Bordstein OK LIN) gemessen.&#x20;

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/XOIbypWRb8iccTCd0BSU/image.png" alt=""><figcaption></figcaption></figure>

Dies wird so lange fortgeführt, bis der Straßenzug vermessen ist. Die Objekte werden nun über den Haken unterhalb der Codeliste abgeschlossen.


# Aufbau der Codeliste

Durch Auswahl des Datenmodells (z.B. Topographie, Kataster, …) beim Anlegen eines FX Projektes wird beim Start eine Default Codeliste festgelegt. Sie enthält die wichtigsten Punkt-, Linien-, Bemaßungs- und Flächenobjekte.

In der Codeliste stehen die verschiedenen Objekte des Datenmodells zur Verfügung. Gelistet werden allerdings nicht Objekte, sondern Codes. Codes basieren auf einem Objekt und beinhalten bereits voreingestellte Sachdatenwerte für das Objekt.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FxQeZaxLXcjWevkSXKLa5%2Fimage.png?alt=media&amp;token=4710f6b8-4ec5-4c73-a8e4-5908c80a81c1" alt=""><figcaption></figcaption></figure>

In der Codeliste wird unterschieden zwischen den folgenden Geometrietypen:

| **Icon**                                                                                                                      | **Geometrietyp** |
| ----------------------------------------------------------------------------------------------------------------------------- | ---------------- |
| <img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/Z9WPzFNAp3IXh7FPmenl/3" alt="" data-size="original"> | Symbol           |
| <img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/4ugq54UFmJ5pwEGvrJnJ/4" alt="" data-size="original"> | Linie            |
| <img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/Nwr1OzvWo4fTcy0TOGQH/5" alt="" data-size="original"> | Fläche           |
| <img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/GRfYafJJvvdgZws3zKv6/6" alt="" data-size="original"> | Text             |
| <img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/BOAuEtj207g2VGHCR7wV/7" alt="" data-size="original"> | Bemaßung         |

Eine Besonderheit besteht bei Linien-, Flächen- und Bemaßungsobjekten:

Über eine Auswahlliste können verschiedene Arten der Linien-, Maß- oder Flächenerstellung ausgewählt werden.

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/tJkcnPhzNwukjp5uKKcs/image.png" alt=""><figcaption></figcaption></figure>

Die Auswahlliste öffnet sich über einen Klick auf den kleinen Pfeil neben der Linie, der Fläche oder der Bemaßung.&#x20;


# Arbeiten mit der Codeliste

Um einer Messung ein Objekt zuzuordnen, wählt man dieses in der Codeliste aus.

Aus Performancegründen werden Objektklassen erst aktiviert, wenn diese einmalig in der Codeliste genutzt worden sind. Dazu reicht ein einfacher Klick auf den gewünschten Code in der Codeliste.

Nach der Auswahl wird bei jeder Aktion (Messung, Berechnung, Freihandpunkt) auf das aktive Objekt zugegriffen. Es ist bei Aktivierung blau unterlegt:

<figure><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/FuymWhKnw210axVM2ZJ1/image.png" alt=""><figcaption></figcaption></figure>

Jeder gemessene Punkt erhält eine Markierung in Form eines gelben Kreises. Die Ziffer im gelben Kreis steht dafür, der wievielte Punkt der Linie oder Fläche der gemessene Punkt ist. Der letzte Punkt der Linie/Fläche wird rot unterlegt. Die gemessenen Punkte werden direkt miteinander verbunden.

### **Objekt erzeugen**

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FFzhIFT6FquY3Vp7UEjGb%2Fimage.png?alt=media&amp;token=2d98f642-24b5-466e-8559-8e3f17a99e11" alt=""><figcaption></figcaption></figure>

Wählen Sie einen Code in der Codeliste aus und führen Sie Ihre Messung oder Konstruktion durch oder klicken Sie die Punkte direkt in die Grafik. Durch die Markierungen sehen Sie immer, wo Sie mit der Messung angefangen und aufgehört haben.

Ein Objekt bleibt so lange aktiv, bis der Code mit dem Haken unter der Codeliste wieder geschlossen wird.

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/DixFQ7FBrjtM4Dr4TUC8/image.png)

### **Parallele Objekterzeugung**

Es können mehrere verschiedene Objekte parallel erstellt werden. Man klickt dazu einfach eine weitere Codierung an, während die andere geöffnet ist. Bitte lesen Sie dazu auch im [Kapitel Darstellung der Codeliste](/arbeiten-mit-fx-survey/codierungssystem/darstellung-der-codeliste) nach.

Das Prinzip verhält sich genauso, wenn man Codes aus verschiedenen Listen gleichzeitig aktiv schaltet. Man kann auf diese Weise beliebig viele Codierungen parallel aktivieren.

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FzOnZVbxg5SVdJGBNRuWj%2Fimage.png?alt=media&amp;token=2fddc75d-db04-413a-ab13-f82afbc4cc22" alt=""><figcaption></figcaption></figure>

Auch die parallele Verwendung mehrerer gleicher Codes auf einmal ist möglich (z.B. drei topographische Linien). Dazu müssen einfach die benötigten Objekte doppelt in die Codeliste geladen werden.

Die gemessenen Objektpunkte erhalten wieder eine Markierung. Wählt man dann wieder einen bereits aktivierten - also orange unterlegten - Code an, blinkt das dazugehörige Objekt zusammen mit den gelben Punktmarkierungen in der Grafik auf und ist automatisch aktiviert. Durch die rote Markierung kann man dann leichter erkennen, wo man nach der letzten Aktivierung zu messen aufgehört hat. Misst man jetzt einen neuen Punkt auf, schließt die Linie oder die Fläche an diesem rot markiertem Punkt an.

Wird jetzt ein Punkt gemessen, wird der Neupunkt mit dem rot markiertem Punkt verbunden.

Wird nun eine Messung/Berechnung durchgeführt, wird in der Grafik entsprechend den ermittelten Koordinaten ein Punkt mit dem zugehörigen Symbol dargestellt, bzw. Linien- oder Flächenobjekte erweitert.

Dadurch bleibt die vorherige Codierung weiterhin aktiv, sie ist aber zur besseren Übersicht in der Codeliste orange unterlegt. Auch die gelben Markierungen verschwinden automatisch und es kann einfach mit der neuen Codierung gemessen werden.

Das Prinzip verhält sich genauso, wenn man Codes aus verschiedenen Listen gleichzeitig aktiv schaltet. Man kann auf diese Weise beliebig viele Codierungen parallel aktivieren.

Auch die parallele Verwendung mehrerer gleicher Codes auf einmal ist möglich (z.B. drei topographische Linien). Dazu müssen einfach die benötigten Objekte doppelt in die Codeliste geladen werden.

Die gemessenen Objektpunkte erhalten wieder eine Markierung. Wählt man dann wieder einen bereits aktivierten - also orange unterlegten - Code an, blinkt das dazugehörige Objekt zusammen mit den gelben Punktmarkierungen in der Grafik auf und ist automatisch aktiviert. Durch die rote Markierung kann man dann leichter erkennen, wo man nach der letzten Aktivierung zu messen aufgehört hat. Misst man jetzt einen neuen Punkt auf, schließt die Linie oder die Fläche an diesem rot markiertem Punkt an.

### Linien- und Flächentypen

Linien und Flächen werden je nach eingestelltem Typ erzeugt. Stellt man also z.B. Bordstein Unterkante und als Linientyp \<Bogen> ein, wird nach den nächsten drei gemessenen Punkten automatisch ein Bogen durch diese drei Punkte mit der Linienart Bordsteinunterkante erstellt.

Man kann auch zwischen den verschiedenen Typen wechseln, um z.B. Linien zu erzeugen, die teilweise gerade verlaufen und teilweise in Bögen (z.B. Straßen).

<figure><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2Ft3ijBH0Wiw7EiZnnxWYo%2Fimage.png?alt=media&amp;token=1d3fc1cb-402c-486c-8b50-d61a9c5613e8" alt=""><figcaption></figcaption></figure>

Dazu geht man wie folgt vor:

Der Teil, der gerade verläuft, wird auch als Gerade gemessen. Der letzte Punkt der Geraden ist der Punkt, an dem der Bogen anfängt. Danach stellt man direkt unter \<Typ> den Bogen ein, und misst einen Bogenpunkt und den Bogenendpunkt. Analog kann jetzt auf diese Weise fortgefahren werden.

Würde z.B. jetzt noch ein Bogen folgen, misst man einfach ohne etwas umzustellen einen Bogenpunkt und den Bogenendpunkt auf. Sobald dann wieder ein gerades Stück kommt, stellt man den Typ wieder auf \<Gerade> um.

Ebenfalls ist es möglich, nach zwei gemessenen Bogenpunkten die Codierung zu wechseln und später den dritten Bogenpunkt zu erzeugen. Die eingestellte Geometrie geht bei mehreren gleichzeitig erstellten Objekten nicht verloren.


# Linien erfassen

### Erfassungsmöglichkeiten von Linien

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/Tds3yd4tFWK8GlDmh2k4/Screenshot%20\(213\).png)

| **Symbol**                                                                                                                                                                             | **Beschreibung**                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                           |
| -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ |
| <p><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/tlt5uERO5WKKPBkmKYzn/9" alt="" data-size="original"></p><p><strong>Linie</strong></p>                      | <p>Durch Anklicken/Messen der einzelnen Punkte werden sie mit der eingestellten Linienart verbunden.<br><br><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FjfWXHph6DrTMBNjO640a%2Fimage.png?alt=media&amp;token=b0878011-4bb5-40aa-b22d-78851d6899d4" alt=""></p>                                                                                                                                                                                                                                                                                                                                                                                                                                        |
| <p><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/wygo6mC58CSRazBJVYXV/10" alt="" data-size="original"></p><p><strong>Bogen</strong></p>                     | <p>Durch das Anklicken/Messen von drei Punkten wird automatisch ein Bogen mit der eingestellten Linienart erstellt.<br><br><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FJYdIcraeU6giB206oatE%2Fimage.png?alt=media&amp;token=bd61bd70-49df-4454-baed-49456aa5003d" alt=""></p>                                                                                                                                                                                                                                                                                                                                                                                                                         |
| <p><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/NRLh4ghdj0QK0NUckAg3/11" alt="" data-size="original"></p><p><strong>Rechteck mit 3 Pkt.</strong></p>       | <p>Durch Anklicken/Messen von zwei Punkte wird die Basislinie des Rechtecks festgelegt. Der dritte Punkt dient zur Bestimmung der Breite. Das Rechteck wird so gebildet, dass die Parallele zur Basislinie auf Höhe des dritten Punktes verläuft.<br><br><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FZ0BiHrnQ1eCTxDeHnqsg%2Fimage.png?alt=media&amp;token=f5d301c0-cf7a-4708-bbaf-dd25e2c98283" alt=""></p>                                                                                                                                                                                                                                                                                           |
| <p><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/3tBBAQkMADR8JhGnxLay/12" alt="" data-size="original"></p><p><strong>Rechteck mit 2 Pkt. + Maß</strong></p> | <p>Funktioniert wie bei dem Rechteck mit drei Punkten, nur dass anstelle des dritten Punktes zur Bestimmung der Breite, diese als Maß nach Bestimmung der Basislinie automatisch abgefragt wird und eingegeben werden kann. Je nach Lage kann das Maß positiv oder negativ eingegeben werden.</p><p><br><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FuvupIH3kFmSRriesSSQl%2Fimage.png?alt=media&amp;token=94bea677-ff60-4279-83e5-77d42caa8f15" alt=""><br><br><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F4QYw2ci9R9tU6MjrlNux%2Fimage.png?alt=media&amp;token=634be88d-d96f-479c-891b-cbe63cfed4f2" alt=""></p> |
| <p><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/2SXX6xKWCE5XqEG7NYp7/13" alt="" data-size="original"></p><p><strong>Kreismittelpunkt + Radius</strong></p> | <p>Nach Anklicken/Messen eines Punktes erscheint die Abfrage nach dem Kreisradius. Nach Eingabe wird der Kreis mit der eingestellten Linienart erstellt.<br><br><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FyU1btH7DaKTdO5O0Iqee%2Fimage.png?alt=media&amp;token=2e23e817-8fc7-452d-80fa-780def6c725f" alt=""><br><br><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F5jnmfKERU4NZaGM2wIPq%2Fimage.png?alt=media&amp;token=1af89a02-a037-45f6-b2cd-21e435637926" alt=""></p>                                                                                                                                         |
| <p><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/JKBXxNFugQPPuA0eFCsZ/14" alt="" data-size="original"></p><p><strong>Kreis über 3 Pkt.</strong></p>         | <p>Durch Anklicken/Messen von drei Punkten wird ein Kreis mit der eingestellten Linienart erstellt. Die drei Punkte liegen auf dem Kreis.<br><br><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FOxvorBdeC9hiVUim2ZId%2Fimage.png?alt=media&amp;token=c40c94ff-e37b-41dc-9711-05b521c83709" alt=""></p>                                                                                                                                                                                                                                                                                                                                                                                                   |


# Flächen erfassen

### **Erfassungsmöglichkeiten für Flächen**

![](https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/1BOpgKPx9ogR7MogOjdF/Screenshot%20\(214\).png)

| **Symbol**                                                                                                                                                                                                           | **Beschreibung**                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                  |
| -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| <p><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/4FQt4KsmW7EntJ4Baxxk/16" alt="" data-size="original"></p><p><strong>Fläche</strong></p>                                                  | <p>Durch Anklicken/Messen von Eckpunkten wird die Fläche mit der eingestellten Flächenart als n-Eck erstellt.<br><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FNopQktRRONZH2dyb90ki%2Fimage.png?alt=media&amp;token=8c05a49d-e5f3-4358-be3b-fa2b56b56ba0" alt="" data-size="original"></p>                                                                                                                                                                                                                                                                                                     |
| <p><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/jUAlZXcUX8kXi73qZlHl/image.png" alt=""></p><p><strong>Fläche mit Bogen</strong><br>Bitte beachten: Steht zurzeit nicht zur Verfügung</p> | Diese Option ermöglicht das Erstellen von Flächen, die einen Bogen enthalten.                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                     |
| <p><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/phz5GzLk7dimfWgabMlc/17" alt="" data-size="original"></p><p><strong>Rechteck mit 3 Pkt.</strong></p>                                     | <p>Hier wird eine Fläche in Rechteckform erstellt. Durch das Anklicken/Messen von zwei Punkten wird eine Basislinie festgelegt. Die Breite der Fläche liegt auf der Höhe des dritten Punktes.<br><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FKBUArQJTECdbySHAtu5N%2Fimage.png?alt=media&amp;token=18f0d394-2858-4dc8-a536-5c77b777f292" alt=""></p>                                                                                                                                                                                                                                          |
| <p><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/T71jyQ7znUn80QVFSje1/18" alt="" data-size="original"></p><p><strong>Rechteck mit 2 Pkt. + Maß</strong></p>                               | <p>Hier wird anstelle des dritten Punktes die Breite der rechteckigen Fläche als Maß direkt eingegeben. Je nach Lage der Fläche kann das Maß positiv oder negativ eingegeben werden.</p><p><br><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FW9d7X82muK8YBpp150aU%2Fimage.png?alt=media&amp;token=7162bff6-aeef-4b0f-8a01-d55f1a22ceac" alt=""><br><br><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2F2BBfARHsfUn0XWHfOzuP%2Fimage.png?alt=media&amp;token=0eb8bb89-82f9-4024-a369-fd1c315f6005" alt=""></p> |
| <p><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/qy0v0UMgHjaM3T9ytfCi/19" alt="" data-size="original"></p><p><strong>Kreismitte l-punkt + Radius</strong></p>                             | <p>Nach Anklicken/Messen eines Punktes erscheint die Abfrage nach dem Kreisradius. Nach Eingabe wird eine kreisförmige Fläche erstellt.<br><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FKEXnSm4z1p8rnMsquGoU%2Fimage.png?alt=media&amp;token=a72ea5fe-df62-4b0a-aeaa-f2ecaada8bb2" alt=""><br><br><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FiRXTDiqAGAG7hoqcU8WI%2Fimage.png?alt=media&amp;token=82e3090b-0595-4a5c-9980-86cd6f069739" alt=""></p>                                                     |
| <p><img src="https://content.gitbook.com/content/jEPibMRnlXvz4bM8KS3I/blobs/rGeU57HsezwsYycpA4XV/20" alt="" data-size="original"></p><p><strong>Kreis über 3 Pkt.</strong></p>                                       | <p>Durch Anklicken/Messen von drei Punkten wird eine Kreisfläche mit der eingestellten Flächenart erstellt. Die gewählten Punkte liegen auf dem Kreis.<br><img src="https://238519551-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FjEPibMRnlXvz4bM8KS3I%2Fuploads%2FHiOFWx2kPzqivjMrO5kt%2Fimage.png?alt=media&amp;token=396102b1-7af5-470d-81a5-a021000b7fce" alt=""></p>                                                                                                                                                                                                                                                                                 |




---
