# Schrägmessung

**Hinweis:**

Die Schrägmessung sollte nicht verwendet werden, wenn Punkte mit sehr hoher Genauigkeit bestimmt werden sollen. Dies gilt insbesondere für große Stabhöhen.&#x20;

## Stabhöhe Leica\_OWI für Schrägmessung

Im Standard gibt es im LEICA\_OWI Treiber die Auswahl zwischen keine, 1.80 m und 2.00 m.

<figure><img src="https://content.gitbook.com/content/avDnAykoA7C7prWiDq6h/blobs/jEODRPb78GsG4XZRHQtn/image.png" alt=""><figcaption></figcaption></figure>

Wenn andere Stablängen möglich sein sollen, muss eine Datei schraegmessung.ini erstellt werden.

*2.00=Stab 2.00m*

*3.00=Stab 3.00m*

*4.00=Stab 4.00m*

*5.00=Stab 5.00m*

Hier werden die neuen Stablängen eingetragen, nach obigem Muster.

Diese schraegmessung.ini wird in einem eigenen Ordner LEICA\_OWI gespeichert. Dieser Ordner muss im Programmverzeichnis von KIVID Feld unter&#x20;

C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\KIVIDFeld\gnss abgelegt werden.

Die zusätzlichen Antennenhöhen stehen dann im Treiber zur Auswahl.

<figure><img src="https://content.gitbook.com/content/avDnAykoA7C7prWiDq6h/blobs/dH71V8yUfWBczW4kKsDW/image.png" alt=""><figcaption></figcaption></figure>

Ein Beispiel für eine schraegmessung.ini finden Sie hier:

{% file src="/files/FghLGR4axO3TRYWNSSga" %}

Die schraegmessung.ini kann außer im Leica Treiber auch für Trimble und Stonex genutzt werden.

## Stabhöhe Trimble\_GNSS für Schrägmessung

Im Standard gibt es im Trimble\_GNSS Treiber die Auswahl zwischen keine, 1.80 m und 2.00 m.

<figure><img src="https://content.gitbook.com/content/avDnAykoA7C7prWiDq6h/blobs/ZMkewdNS3NeJemR3fKzy/image.png" alt="" width="269"><figcaption></figcaption></figure>

Die Datei schraegmessung.ini mit zusätzlichen Antennenhöhen legen Sie bitte bei Nutzung von Trimblegeräten im Ordner C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\KIVIDFeld\Trimble einen Unterordner 'trimble\_gnss' ab.

Die zusätzlichen Antennenhöhen stehen dann im Treiber zur Auswahl.

<figure><img src="https://content.gitbook.com/content/avDnAykoA7C7prWiDq6h/blobs/KlfAK0qT6BR4MXkTamgj/image.png" alt="" width="255"><figcaption></figcaption></figure>

**Bitte beachten:**\
Der Schrägmessungsbezug hat nichts mit der eigentlichen Schrägmessung zu tun. Bitte wählen Sie bei Schrägmessungsbezug "Hebel der R12i-Verlängerung" aus.&#x20;

<figure><img src="https://content.gitbook.com/content/avDnAykoA7C7prWiDq6h/blobs/UglS0UvdQybYrIRKDm1c/image.png" alt="" width="263"><figcaption></figcaption></figure>

Die Opotion "Hebel der V10-Verlängerung" wird nur benötigt, wenn ein Kameramodul genutzt wird.

<figure><img src="https://content.gitbook.com/content/avDnAykoA7C7prWiDq6h/blobs/eAPKl9OeJuN76zzp7kbW/image.png" alt="" width="158"><figcaption></figcaption></figure>

Bei Offset wählen Sie bitte die Option "kein Offset".

<figure><img src="https://content.gitbook.com/content/avDnAykoA7C7prWiDq6h/blobs/6YxNhkU7TCpNY8qUsMTz/image.png" alt="" width="263"><figcaption></figcaption></figure>

## Messung Leica GS18

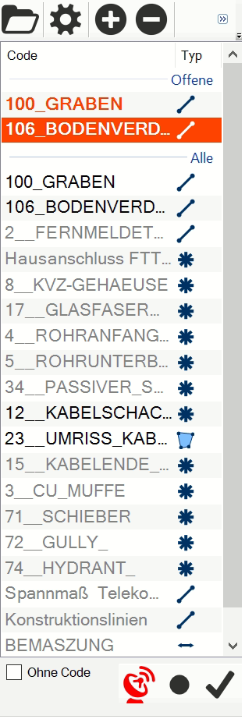

Wenn Sie mit der Leica GS18 im Schrägmessmodus arbeiten, kann das Symbol für die GNSS Messung in Rot dargestellt sein.&#x20;

<figure><img src="https://content.gitbook.com/content/avDnAykoA7C7prWiDq6h/blobs/xI2wOrPqUriCnH6CUN2q/image.png" alt=""><figcaption></figcaption></figure>

Dann kann keine Messung ausgelöst werden. In diesem Fall bewegen Sie die Antenne so lange in alle vier Richtungen, bis das Symbol in Schwarz dargestellt ist.

## Messung mit Trimble R12i


---
