Messen mit AP20

AP20 verbinden

Wenn Ihre AP20 bisher noch nicht für Ihr Tachymeter eingerichtet wurde, lesen Sie bitte im Kapitel AP20 einrichten nach.

Wenn Ihre AP20 bereits eingerichtet ist, müssen Sie lediglich in FX Survey eine Verbindung zum Tachymeter herstellen. Siehe weiter unten.

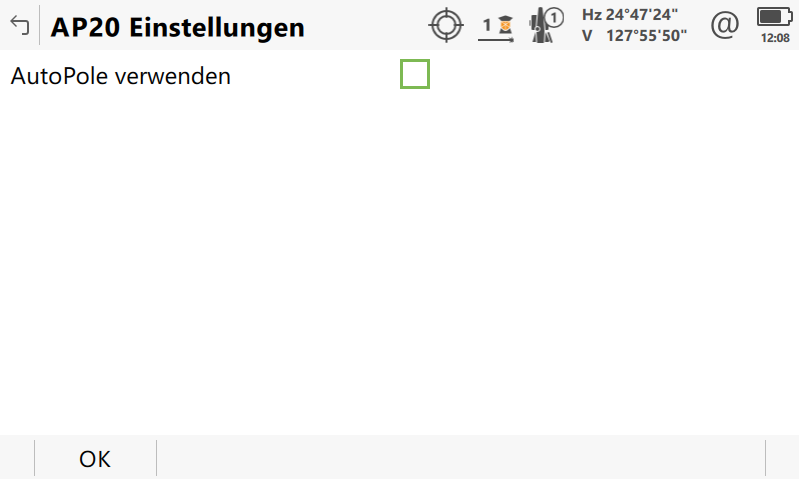

Wenn bei der letzten Nutzung der AP20 der Haken bei AutoPole verwenden entfernt wurde,

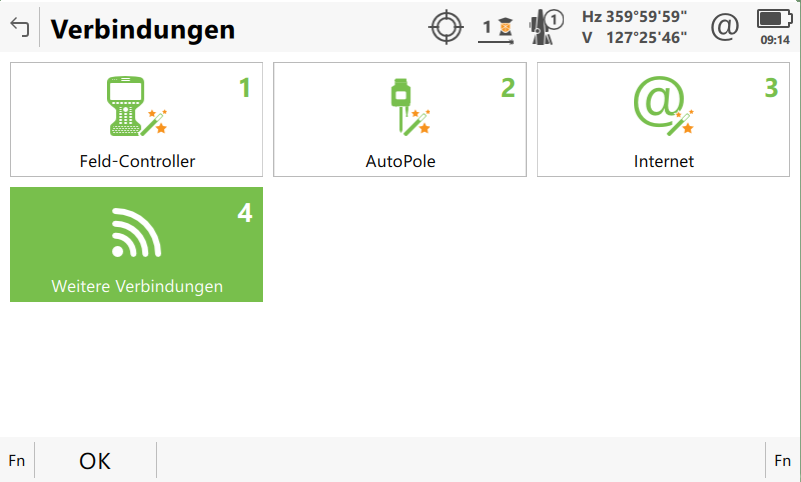

dann wählen Sie im Menü Verbindungen "Weitere Verbindungen" aus.

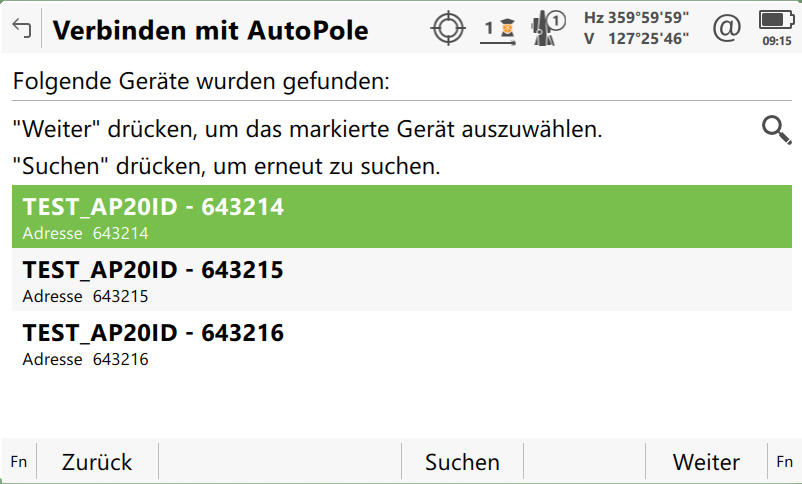

Nun können Sie die AP20 erneut auswählen.

Mit der AP 20 messen

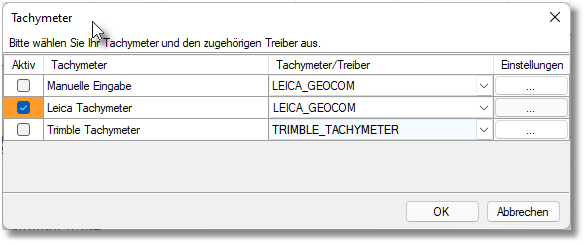

Starten Sie FX Survey und öffnen Sie über das Menü Tachymter das Instrumentpanel. Zunächst wählen Sie wie gewohnt den Radiohandle des Tachymeters aus. Anschließend öffnet sich das Instrumentpanel.

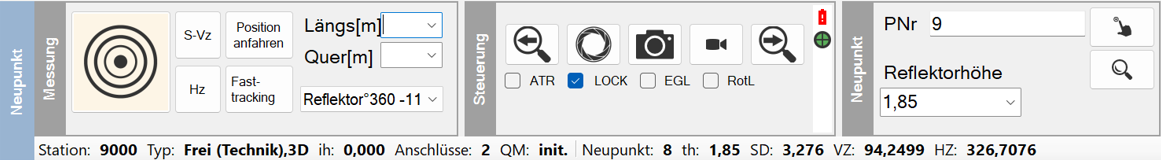

Im Instrumentpanel (nicht im Treiber!) aktivieren Sie als erstes im Feld Steuerung das LOCK. Anschließend Powersearch wählen bis das Prisma im LOCK ist (grünes Fadenkreuz unterhalb der Anzeige des Batteriestatus im Dialog Steuerung.

Nachdem das Prisma in der Verfolgung ist (LOCK), öffnen Sie bitte den Treiber. Sie finden den Treiber in der Statusleiste.

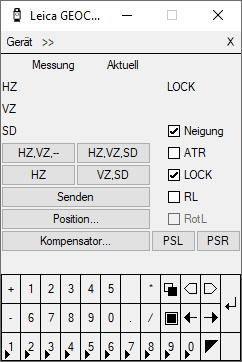

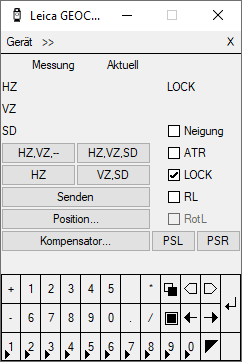

Im GEOCOM Treiber ist die Checkbox bei Neigung nun auswählbar. Ohne LOCK ist die Checkbox Neigung ausgegraut. Bei angehakter Checkbox wird die Neigungskompensation überwacht.

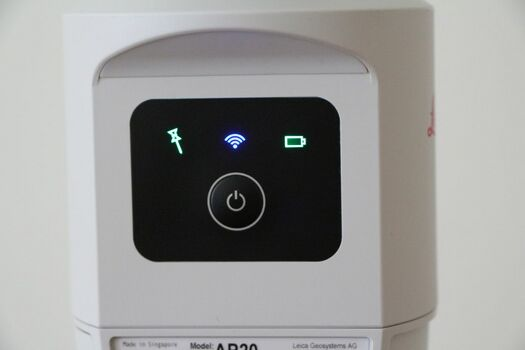

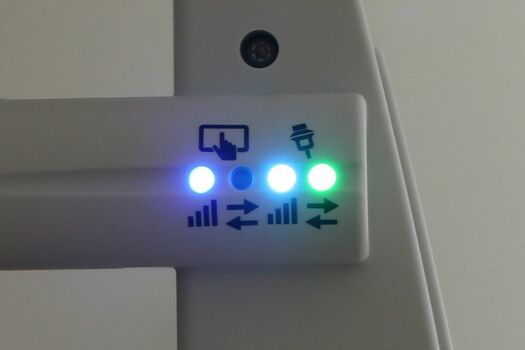

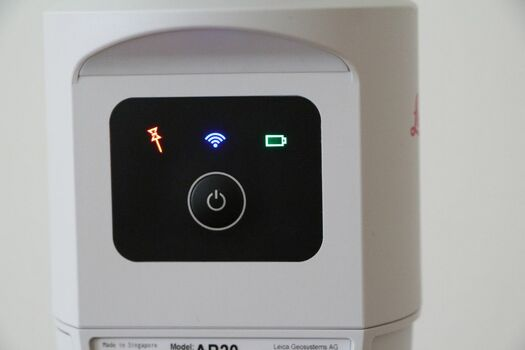

An der AP20 leuchtet nun die linke LED rot. Am RH18 blinkt von den beiden rechten LEDs die rechte.

Zum Initialisieren des Schrägmessmodus muss die AP20 bewegt werden. Nach erfolgreicher Initialisierung leuchtet an der AP20 die linke LED grün.

Je länger die AP20 bewegt wird, desto länger bleibt die Neigungskompensation erhalten. Geht sie verloren und die LED an der AP20 leuchtet wieder rot, muss der Stab erneut bewegt werden.

Reflektorhöhe

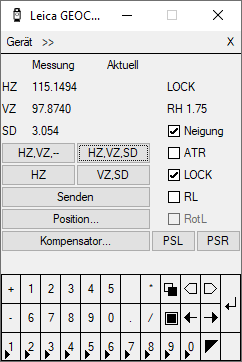

Beim Messen mit Neigungskompensation wird die Reflektorhöhe automatisch ermittelt und an FX Survey übertragen.

Bitte beachten:

Bei der Einstellung der Reflektorhöhe muss der Stab einrasten, sonst kann keine Reflektorhöhe ermittelt werden. Die Reflektorhöhe wird auch dann richtig übermittelt, wenn mit der AP20 kopfüber gemessen wird.

Beim Messen ohne Neigungskompensation (kein Haken bei Neigung) wird die Reflektorhöhe nicht automatisch übertragen.

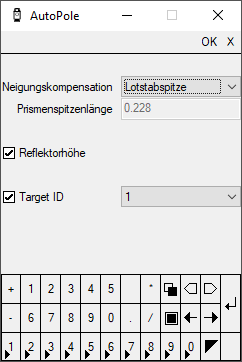

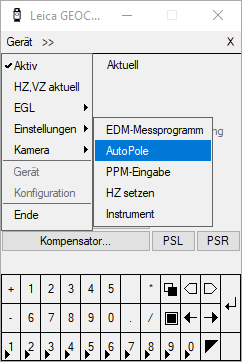

Wenn eine AP20 angebunden ist, dann steht im Menü Gerät unter Einstellungen die Option AutoPole zur Verfügung.

Dort kann ein Haken bei Reflektorhöhe gesetzt werden, damit diese auch beim Messen ohne Neigungskompensation übertragen wird.

Messung kopfüber

Mit der AP20 ist es möglich auch dann zu messen, wenn die Prismenpitze unterhalb der Lotstabspitze liegt.

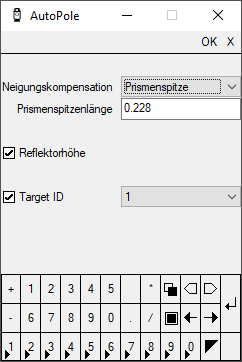

Dafür wird im Menü Geräte / Einstellungen / AutoPole bei Neigungskompensation die Option Prismenspitze ausgewählt.

Bitte beachten:

Ist die Option "Neigung" im Treiber aktiviert, ist ein Wechsel zwischen Lotstabspitze und Prismenspitze nicht möglich. Es muss erst die Option "Neigung" deaktiviert, dann im Auswahlfeld Neigungskompensation die gewünschte Option ausgewählt und anschließend die Option "Neigung" wieder aktiviert werden.

Ist die Option ausgewählt, muss in dem Eingabefeld Prismenspitzenlänge die Länge (Einheit in Meter) der auf dem Reflektor aufgeschraubten Spitze eingegeben werden. In diesem Fall wird die Reflektorhöhe nicht automatisch ermittelt.
