Reflektoren (Prismen)
Definition der Reflektoren in der kfp
Die KIVID Feld Vorlage im Format .kfp finden Sie in folgendem Ordner C:\Benutzer\Öffentlich\Öffentliche Dokumente\KIVIDFeld\vorlagen

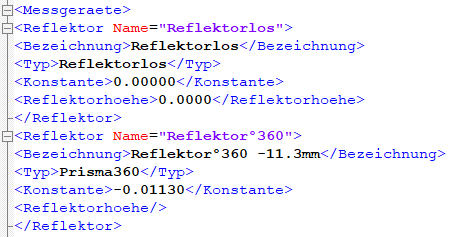

Zunächst werden in der kfp im Knoten Messgeraete die Reflektoren mit Name, Typ und Absolutkonstante eingetragen. Auch für reflektorloses Messen wird ein Reflektor angelegt.
Bitte beachten: Bei Leica Geräten wird nicht die Leica-Konstante eingetragen, sondern die Absolutkonstante.

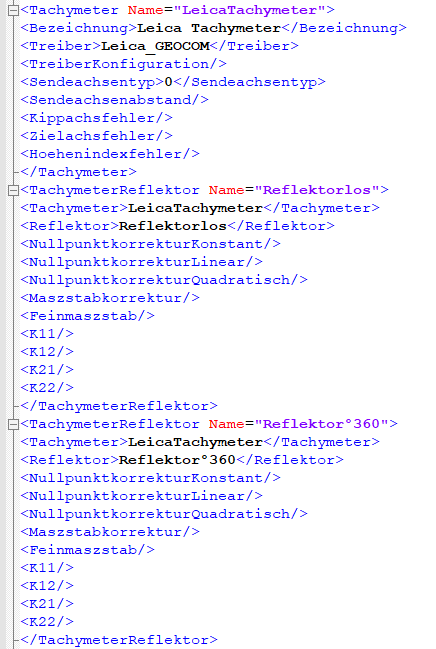

Anschließend werden die einzelnen Reflektoren dem Tachymeter zugeordnet.
Hier finden Sie eine xml Datei mit den Knoten der vordefinierten Reflektoren als Beispiel. Bitte nutzen Sie diese Datei gerne um die entsprechenden Blöcke Ihrer genutzten Reflektoren in Ihre kfp zu kopieren.
Auswahl der Reflektoren in FX Survey

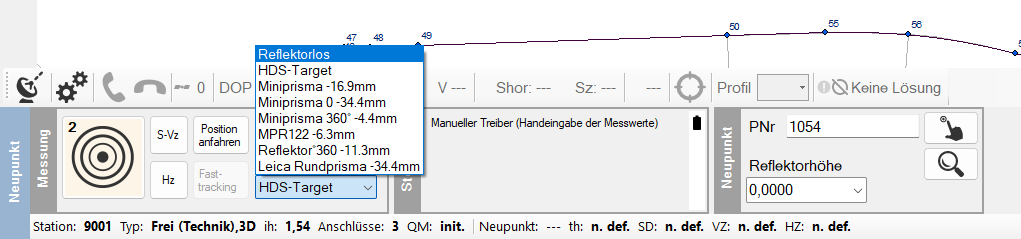

Die Reflektoren stehen im Instrumentpanel zur Auswahl.
Aktive Prismen
Arbeitsweise
Ein aktives Prisma ist dann von Vorteil, wenn auf großen Baustellen mehrere Prismen im Einsatz sind. Bei einem aktiven Prisma handelt es sich um ein Infrarotprisma. Da die Prismen auf unterschiedlichen Infrarotkanälen senden, kann der Tachymeter sie bei der Suche unterscheiden.
Ein aktives Prisma arbeitet nicht mit Funk, kommuniziert also nicht ständig mit dem Tachymeter. Daher passiert es auch bei aktiven Prismen, dass der Tachymeter statt dem Prisma andere reflektierende Gegenstände wie zum Beispiel Fensterscheiben findet.
Aktive Prismen in der kfp

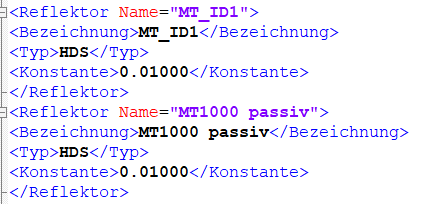

Ein aktives Prisma muss in der kfp mehrfach angelegt werden. Einmal zur Nutzung als passives Prisma und zum anderen mit Angabe des genutzten Kanals als aktives Prisma. ID1 steht hier für Kanal 1.

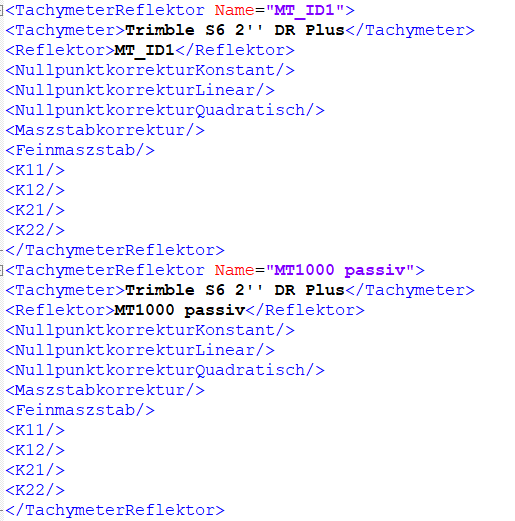

Die Zuordnung zu den Tachymetern erfolgt wie bei nicht aktiven Prismen.
Bitte beachten:
Beim MT1000 kann am Prisma der Kanal umgestellt werden. Der Eintrag muss dann in der kfp entsprechend angepasst werden. Alternativ kann das Prisma mehrfach mit verschiedenen Kanälen in die kfp eingetragen werden.
