Instrumentpanel

Der Treiber des eingestellten Messgerätes wird hochgefahren.

Treiber Symbol in der Taskleiste

Über das Menü Tachymeter / Instrumentpanel kann das Instrumentpanel wieder geschlossen werden.

Bitte beachten:

Der Treiber sollte nicht vom Anwender händisch geschlossen werden, sondern immer über den Befehl Instrumentenpanel im Menü Tachymeter.

Funktionsweise des Instrumentpanel

Bei dem Instrumentpanel handelt es sich um eine Steuerleiste unterhalb des Grafikfensters, mit der Messungen workfloworientiert durchgeführt werden können. Das Instrumentpanel ist auf Tachymetermessungen ausgelegt. Über das Instrumentpanel können die gängigen Messverfahren abgebildet werden.

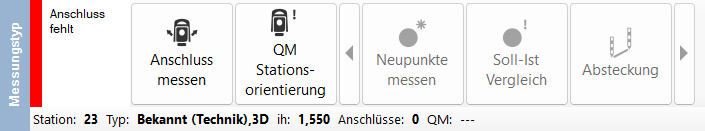

Unter dem workfloworientierten Ansatz verstehen wir, dass der Anwender vom System schrittweise soweit wie möglich geführt wird, dass er Entscheidungen trifft, bevor er die eigentlichen Messungen durchführt und dass das System ihm zu jeder Zeit zeigt, ob alles in Ordnung ist oder ob Fehler bzw. Grenzwertüberschreitungen vorliegen. Beispielsweise wird mit einem roten Balken angezeigt, dass ein Anschlus fehlt.

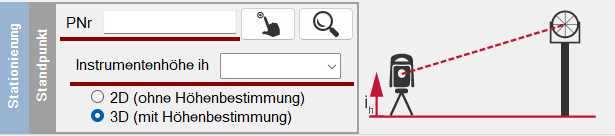

Der workfloworientierte Ansatz wird durch kleine Skizzen unterstützt und führt ungeübte Anwender durch die komplette Messung.
