Dialog Messprogramm - Stationierung

Menü Tachymeter / Instrumentpanel

Modul M-FX Tachymeter Steuerung

Allgemeine Funktionen zur Verwendung des Instrumentpanel findem Sie im Kapitel Instrumentpanel.

Nachdem das Instrumentpanel gestartet ist, wird die Bedienoberfläche der Tachymeter Steuerung sichtbar. Sie befinden sich zunächst im Dialog Messprogramm. Der Dialogname wird jeweils am linken Rand des Instrumentpanel in einem blauen Balken angezeigt.

Dialog Messprogramm

Im Dialog Messprogramm stehen die Stationierungsverfahren Bekannte Stationierung und die Freie Stationierung zur Verfügung. In Projekten, die mit einem lokalen Koordinatensystem angelegt wurden, steht Ihnen außerdem eine verkürzte Lokale Stationierung zur Verfügung. Über Wiedeaufnahme (Kopie) können Sie eine bereits vorhandene Station fortführen.

Messprogramm auswählen

Im Hauptdialog legen Sie nun als erstes das Stationierungsverfahren fest oder Sie klicken auf Wiederaufnahme (Kopie), um einen Standpunkt erneut zu bearbeiten, der zuvor beendet wurde. Im Falle der Wiederaufnahme wird der Chronologie des Messablaufs entsprechend ein neuer Stapelansatz angelegt, indem sich alle Anschlüsse befinden, die zuvor auf dem Standpunkt gemessen wurden. Ansonsten ist dieser Stapelansatz leer.

Arbeitsweise innerhalb eines Messprogramms

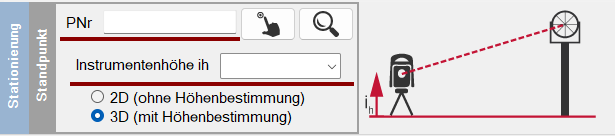

Wenn Sie ein Messprogramm ausgewählt haben, dann führt Sie das Instrumentpanel Schritt für Schritt durch die Stationierung. Ihnen wird mit einer roten Linie angezeigt, wo Sie noch Eingaben tätigen müssen.

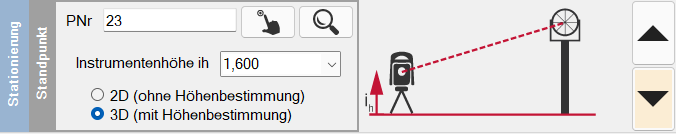

Sind in einem Schritt alle Eingaben getätigt, dann können Sie über die Pfeil-Buttons am rechten Bildschirmrand zum nächsten Schritt gehen (Prinzip einer Karteikartenrolle – immer einen Schritt weiter).

Das Panel arbeitet workfloworientiert und unterstützt somit auch nicht erfahrene Anwender bestmöglich.
