Tachymeter verbinden

Menü Tachymeter / Instrumentpanel

Modul M-FX Tachymeter Steuerung

Wählen Sie aus dem Menü Tachymeter die Funktion Instrumentpanel aus.

Zunächst öffnet sich ein Fenster zur Auswahl des Messinstrumentes.

Außerdem öffnet sich das Instrumentpanel, es ist aber noch nicht aktiv.

Im Fenster zur Auswahal des Messinstrumentes werden alle definierten Geräte und Treiber angezeigt. In der Spalte Tachymeter werden die Definitionen aus der KIVID Feld Vorlage aufgeführt. In der Spalte Tachymeter/Treiber werden alle Treiber und Geräte aus der messgeraet.ini aufgeführt.

Über den kleinen Pfeil am rechten Rand in der Spalte Tachymeter/Treiber kann die Auswahlliste geöffnet werden.

Wählen Sie das Gerät aus, mit dem Sie messen möchten. Über den 3-Punkt Button neben den gelisteten Instrumenten gelangen Sie zu den Treibereinstellungen des jeweiligen Instruments. Es erscheint folgender Dialog, in dem Sie die Verbindungsinformationen einsehen können.

Bitte beachten:

Falls eine Änderung dieser Angaben gewünscht ist, nehmen Sie diese bitte direkt im Treiber vor, es handelt sich an dieser Stelle nur um eine Information.

Nach der Auswahl des Instruments schließen Sie den Dialog mit <OK>. Das Instrumentpanel wird nun aktiv.

Bitte beachten:

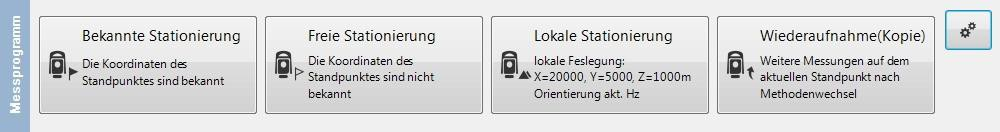

Das Feld für die lokale Stationierung wird nur aktiv, wenn ein Projekt in einem lokalen Koordinatensystem angelegt wurde.

Gewähltes Tachymeter ändern

Um im Nachhinein ein anderes Messgerät auszuwählen, klicken Sie auf den Button <Tachymeter auswählen> .

Es öffnet sich dann noch einmal das Fenster für die Tachymeterauswahl.
