Dialog Messungstyp

Menü Tachymeter / Instrumentpanel

Modul M-FX Tachymeter Steuerung

Nachdem man die Stationsangaben erfolgreich eingegeben hat, schaltet das System in den Dialog „Messungstyp“ um. Die Dialoge werden jeweils am linken Rand des Instrumentpanel im blauen Balken angezeigt.

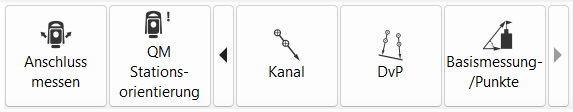

Hier wird darüber entscheiden, was auf dem Standpunkt gemessen werden soll (Neupunkte messen, Soll-Ist Vergleich, Absteckung). Durch Klick auf den Pfeil neben Absteckung wird die Auswahl um Kanal und Basismessung-/Punkte erweitert. Das System führt den Anwender auch hier. Zunächst ist es nur erlaubt, Anschlussmessungen zu bekannten Punkten durchzuführen, um den Standpunkt zu orientieren. Außerdem ist es möglich, zu diesem Zeitpunkt die QM-Kontrolle zu initialisieren und zu messen.

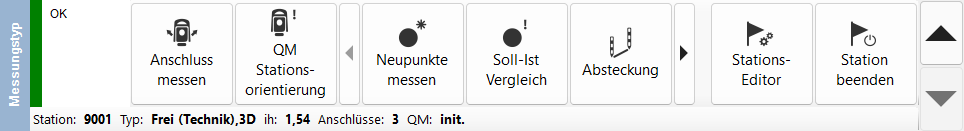

Der erste Block in diesem Dialog gibt dem Anwender Auskunft über den Stand der Stationierung. Solange links ein roter Balken erscheint, ist etwas noch nicht in Ordnung. Nähere Informationen dazu gibt der Text neben dem Balken. Klickt man auf Details, so erhält man noch weitere Infos dazu.

Erst, wenn dieser Balken grün wird oder genügend Anschlusspunkte vorhanden sind, um die Station orientieren zu können, werden die anderen Schaltflächen freigeschaltet.

Das System warnt also den Anwender an dieser Stelle nur, lässt aber ein Weiterarbeiten zu, wenn die Berechnung trotz eventueller Fehler möglich ist.

In der Statuszeile unterhalb der Schaltflächen befinden sich Angaben zur Stationierung, sodass man hierzu nicht wieder in den Dialog Standpunkt zurückblättern muss. Hier befinden sich auch Angaben zur Anzahl der Anschlusspunkte und zum Stand der QM-Kontrolle.
