Fotoobjekt erstellen
Menü Bearbeitung / Foto-Objekt erstellen
Mit dieser Funktion können Fotos in ein FX Projekt eingefügt werden. Dies eignet sich zum Beispiel für Fotos von eingemessenen Gebäudeseiten oder offenen Gräben. Durch das Fotoobjekt werden die Informationen sicherer und einfacher kommuniziert, da der Innendienstbearbeiter direkt sieht, wie die Örtlichkeit aussah und eine bessere Vorstellung für weitere Auswertungen bekommt. Die umständliche Übertragung mittels USB-Kabel oder SD-Karte entfällt komplett.
Foto-Objekt erstellen
Zur Erstellung eines Fotos wählen Sie im Menü Bearbeiten die Funktion "Fotoobjekt erstellen" oder klicken direkt auf das Fotosymbol in der Werkzeugleiste
Anschließend klicken Sie in die Karte, um ein Fotoobjekt zu erstellen. Es wird in die Grafik ein Fotosymbol gesetzt:
Die Größe des Fotosymbols kann in den Programmeinstellungen/Allgemein unter Bezugsmaßstab angepasst werden oder direkt in der Werkzeugleiste im Feld "Bezugsmaßstab setzen".
Beim Setzen des Fotoobjektes in die Grafik öffnet sich automatisch die Kamera.
Im Kamerabild können über die Zahnräder
unten links die Einstellungen geöffnet werden.
Über die Einstellungen können die Kamera (beim Tablet die vordere oder die hintere Kamera) und die Auflösung angepasst werden.
Durch Klick auf das Kamerasymbol unten rechts im Fenster der Kamera, löst die Kamera des Außendienstrechners aus. Die Kamera verfügt über einen digitalen Zoom. Wenn Sie in das Kamerabild hineinzoomen, wird Ihnen die Zoomstufe unten rechts beim Kamerasymbol angezeigt.
Das Foto wird aufgenommen und der Objekteditor öffnet sich automatisch. Er ist um den Reiter <Foto> ergänzt.
Fotoobjekt im Objekteditor bearbeiten
Beschreibung
In den beiden Zeilen oberhalb des Fotos wird einmal der Dateiname angezeigt. Dieser setzt sich zusammen wie in den Programmeinstellungen ausgewählt (Erläuterung siehe bei Foto speichern).
In der zweiten Zeile kann eine Beschreibung zum Foto eingegeben werden. Diese wird dann zusammen mit dem Dateinamen angezeigt. Zur Eingabe der Beschreibung klicken Sie einfach in die Zeile. Es öffnet sich daraufhin ein Fenster für die Eingabe.
Fotosymbol ausrichten
Das Fotosymbol kann über die Bearbeitungsleiste ausgerichtet werden. Dadurch ist eine bessere Dokumentation der Messergebnisse gewährleistet, da man das Fotoobjekt mit der Pfeilrichtung nach der tatsächlichen Blickrichtung in der Grafik ausrichten kann. So ist zu jeder Zeit nachvollziehbar, von welcher Seite das Foto gemacht wurde und welche Sicht man auf das Bild hat.
Symbol verschieben
Verschieben des Fotoobjektes
Symbol klappen
Das Fotoobjekt wird um 180° gedreht
Um 90° drehen
Das Fotoobjekt wird um 90° gegen den Uhrzeigersinn gedreht.
Rotation auf 0° setzen
Der Richtungspfeil des Fotoobjektes zeigt nach oben.
Symbol anhand von 2 Punkten rotieren
Es wird mit Hilfe von zwei Punkten eine Linie gezeichnet, die die Blickrichtung angibt.
Mit Gummiband rotieren
Am Fotoobjekt startet eine Linie, die sich über die Maus bewegen lässt und mit einem Mausklick für das Ende der Linie die Blickrichtung festlegt.
Symbol verschieben
Der Pfeil setzt am Ankerpunkt des Symbols an und die Pfeilspitze zeigt den Punkt, an den das Fotoobjekt verschoben wird.
Symbol anhand von 2 Punkten rotieren
die Linie setzt dort an, wo das Fotosymbol geklickt wird. Der zweite Mausklick bestimmt die Richtung der Linie und der Pfeil des Fotoobjektes dreht sich in Richtung der Linie.
Mit Gummiband rotieren
Die Linie setzt am Ankerpunkt des Fotoobjektes an. Mit Mausklick wird die Richtung der Linie festgelegt und der Pfeil des Fotoobjektes dreht sich in Richtung der Linie.
Unterhalb des Bildes haben Sie nach Aufnahme des Fotos folgende Möglichkeiten:
Icon
Beschreibung
Dokument zuordnen
Hier kann ein Foto (oder andere Bilddatei) gesucht und geladen werden, falls Sie dieses nicht direkt mit einer eingebauten Kamera aufgenommen haben. Zusätzlich können noch Beschreibungen eingegeben werden. Wählt man das Fotosymbol über den Objekteditor an, öffnet sich automatisch der Reiter Foto des Editierfensters. Pro Fotoobjekt kann nur ein Foto geladen sein. Für mehrere Fotos müssen entsprechende Fotoobjekte angelegt werden.
Pfad zu Original-Datei
Es wird der ursprüngliche Original-Speicherort der zugeordneten Fotodatei anzeigt.
Dokument öffnen
Hierüber wird das Foto in paint.net geöffnet. Das Foto kann bearbeitet werden und zum Beispiel um Skizzen ergänzt werden.
Siehe dazu weiter unten das Kapitel "Foto in paint.net bearbeiten".
Sollte sich paint.net nicht auf Ihrem Rechner befinden, so finden Sie die Software unter folgendem Link: https://www.getpaint.net/download.html
Ganze Seite, 1:1
Hier wird eingestellt, ob das Foto in der Originalgröße (also 1:1) oder auf den Rahmen des Fensters komprimiert dargestellt werden soll.
Im Menü Extras ist in den Programmeinstellungen / Projektpfade unter Bildbearbeitungsprogramm der Pfad zu ihrem Bildbearbeitungsprogramm anzugeben.
Fotos speichern
Fotos werden direkt im Projekt als Anhang gespeichert. Wenn die Fotos in einen separaten Ordner liegen sollen, so könnnen diese über das Menü Daten exportieren / Zugeordnete Dokumente exportiert werden.
Im Menü Extras / Programmeinstellungen können unter dem Reiter Allgemein im Bereich Fotos und Dokumente folgende Einstellungen vorgenommen werden.
Format
Hier legen Sie fest, in welchem Format Fotos gespeichert werden. Zur Auswahl stehen Jpg, Tiff und Bitmap.
Aufbau Dateiname
Der Dateiname des Fotos kann auf verschiedene Art und Weisen aus der laufenden Nummer, dem Datum, dem Projektnamen und der Auftragsnummer zusammengesetzt werden. Außerdem besteht die Möglichkeit einen benuzterdefinierten Dateinamen zu vergeben. Der benutzerdefinierte Dateiname wird in der nächsten Zeile eingetragen.
Benutzerdefinierter Dateiname
Hier kann ein Name für das Foto frei gewählt werden.
Fotos in paint.net bearbeiten
Bei Klick auf das Stiftsymbol im Objekteditor öffnet sich das Foto in paint.net und kann dort bearbeitet werden.
Bitte beachten:
Beim Speichern in paint.net werden die Änderungen am Foto nicht direkt nach FX übernommen. Dies erfolgt, sobald Sie paint.net schließen.
Fotos exportieren
Die Fotos werden im Projekt gespeichert, können aber auch in einen Ordner exportiert werden. Eine Beschreibung der Funktion finden Sie unter Fotos exportieren.

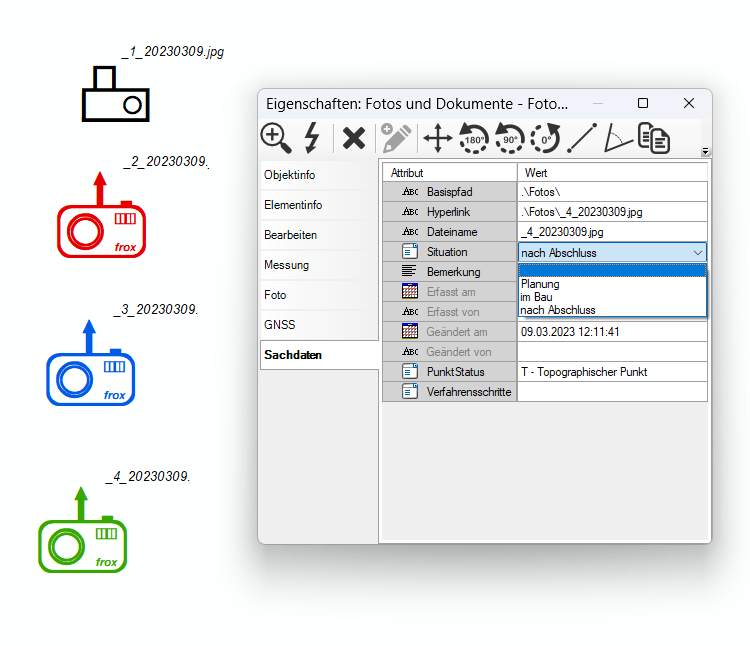

Fotos mit Phasenstatus
Für den Bereich GIS-Nebenbestimmungen kann im Datenmodell ein Fotoobjekt mit dem Attribut "Situation" erstellt werden. Das Attribut Situation kann mit den Werten Planung, im Bau oder nach Abschluss belegt werden. Es kann auch frei bleiben.
Die Darstellung des Fotoobjektes erfolgt attributabhängig.
Situation "Planung" - Darstellung in Rot
Situation "im Bau" - Darstellung in Blau
Situation "nach Abschluss" - Darstellung in Grün
Situation ohne Wert - schwarzes Kamerasymbol
