Linie abloten

Menü Linien/Linie abloten

Modul M-FX Constructions

Mit dem QuickPick <Linie abloten> ist es möglich, mehrere Punkte rechtwinklig auf eine Basislinie abzuloten (z.B. sinnvoll, um äußere Ecken von Lichtschächten auf Gebäudeumringslinien abzuloten).

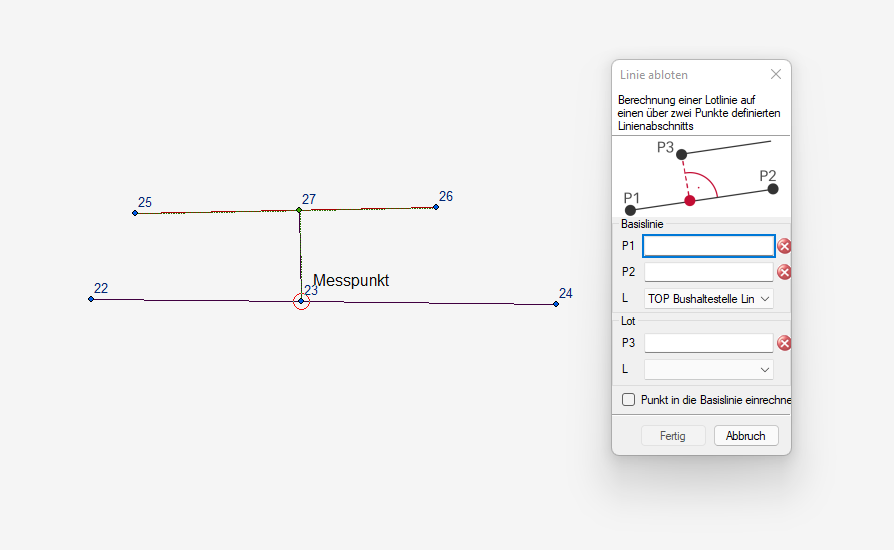

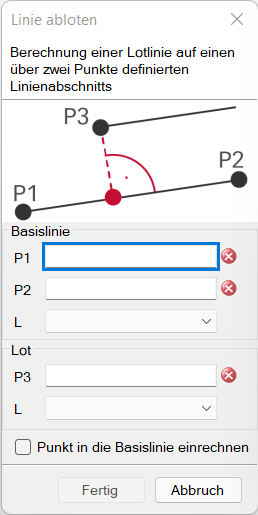

Dazu wählt man erst den Anfangs- und Endpunkt der Basislinie auf die abgelotet werden soll. Die Linienart wird automatisch eingetragen. Anschließend wird der abzulotende Punkt ausgewählt sowie die Linienart (über die Auswahlliste , die auf das Lot verlängert werden soll. Alternativ können die Punkte auch manuell eingetragen werden.

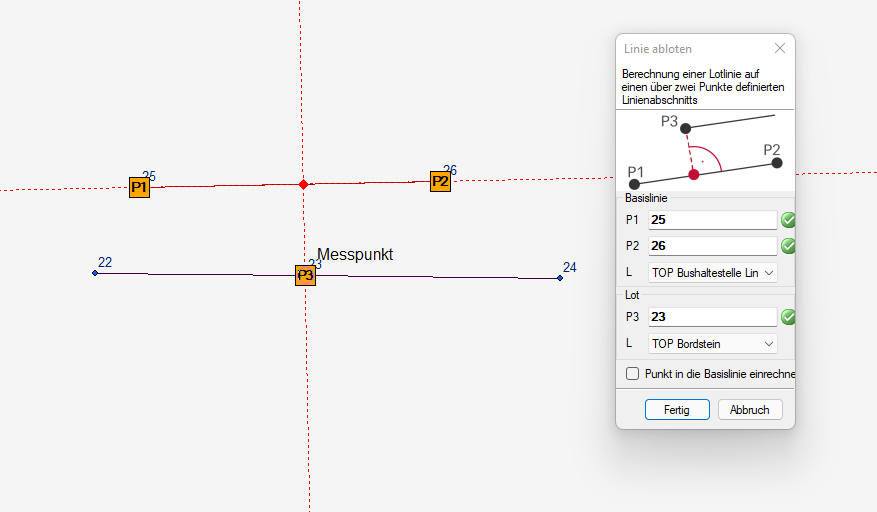

Sind die Messpunkte bereits im Berechnungsmodul bekannt, erhalten sie ein grünes Häkchen und können verwendet werden. Mit <Fertig> wird das Lot berechnet.

Bitte beachten:

Das Lot kann nur zwischen zwei benachbarten Punkten gefällt werden. Wenn eine Gerade aus mehreren Punkten besteht, darf nicht der Anfangs- und Endpunkt ausgewählt werden, sondern der Linienabschnitt, in den das Lot fallen soll.

Wahlweise kann der Schnittpunkt durch Aktivierung der Checkbox in die Linie eingefügt werden. Er ist dann Teil dieser Linie.

Falls die Punkte von mehreren Linien verwendet werden, muss der Funktion mitgeteilt werden, welche denn nun verwendet werden sollen (zum Loten und zum Einfügen). Hierzu können die entsprechenden Linien in den Auswahlboxen unterhalb der Punkte P1-P2 oder P3 ausgewählt werden. Meistens wird aber nur eine Linie vorhanden sein.

Im Stapel des Berechnungskerns wird der neue Punkt als Lotfußpunkt auf die Gerade gespeichert.
