Einrichtung im Treiber Leica OWI

Modul M-FX GNSS Steuerung frox

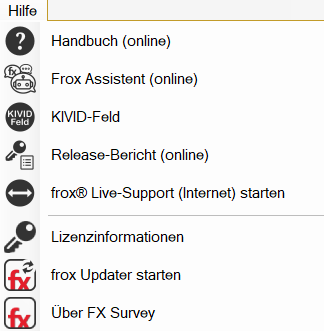

Bitte lesen Sie zur Einrichtung und Verwendung einer GNSS Antenne auch im KIVID Feld Handbuch nach. Sie finden dieses in FX Survey im Menü Hilfe / KIVID Feld.

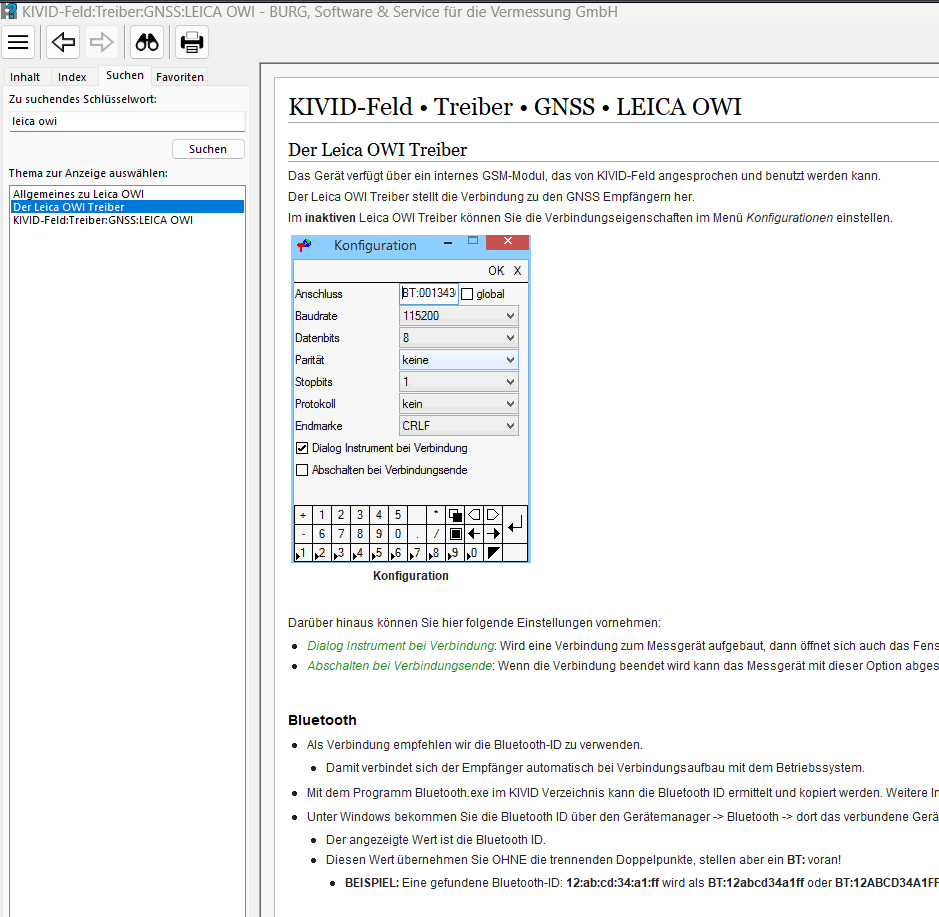

Sie gelangen direkt zum KIVID Feld Handbuch und können dort über den Button "Suchen" nach Schlüsselwörtern suchen.

Zunächst wird der Leica OWI Treiber durch Doppelklick geöffnet. Sie finden diesen in folgendem Ordner.

C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\KIVIDFeld\gnss

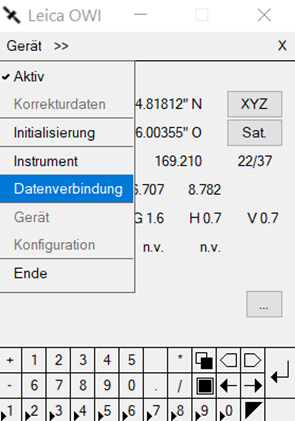

Im Menü Gerät wählen Sie "Aktiv", um die Antenne zu verbinden. Wenn die Antenne verbunden ist, wird die Menüfunktion "Datenverbindung" aktiv.

Zur Einrichtung des Korrekturdatendiensts bitte über Gerät / Datenverbindung gehen.

Im neuen Fenster verfahren Sie wie folgt.

Daten des Korrekturdatendienstes eingeben

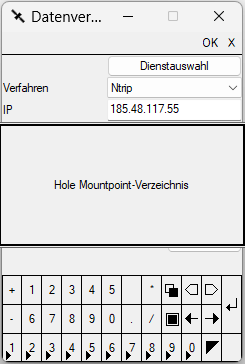

Bei Verfahren wählen Sie NTRIP, wenn ein GNSS Modem in der Antenne verbaut ist. Dies gilt für die Leica Antennen GS14, GS15, GS16, GS18 T und GS 18 I. In diesem Fall muss eine SIM Karte in der GNSS Antenne liegen. NTRIP Feldrechner wählen Sie, wenn die Verbindung über das Modem des Rechners laufen soll und die SIM Karte im Rechner liegt.

Die weiteren Daten erhalten Sie von Ihrem Mobilfunktanbieter. Bei IP empfehlen wir den Eintrag der URL, da sich die IP unter Umständen ändern kann.

Bevor der Mountpoint geholt werden kann, müssen zunächst die Informationen zur SIM Karte (entweder die in der Antenne oder die im Rechner) eingetragen werden.

Alternativ können Sie zu der händischen Eingabe der Werte auch den Button "Dienstauswahl" nutzen. Dort sind einige Dienste zur Auswahl gelistet.

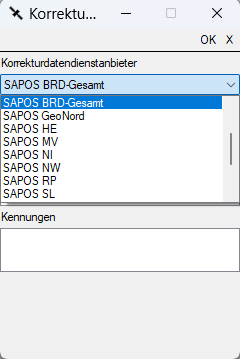

Zunächst wählen Sie den Korrekturdatendienstanbieter aus.

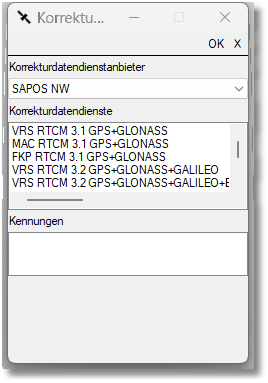

Anschließend wird der Korrektudatendienst ausgewählt. Dieser ist abhängig davon, wie viele Satellitensysteme auf ihrer Antenne lizenziert sind und welches Endgerät Sie nutzen.

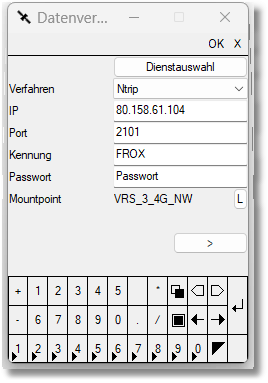

IP, Port und Mountpoint werden dann anhand der Auswahl automatisch eingetragen. Es müssen dann nur noch der Benutzername (Kennung) und das Passwort eingetragen werden.

Modemparameter und APN Zugang eingeben

Gehen Sie dazu über den Pfeilbutton auf die nächste und übernächste Seite.

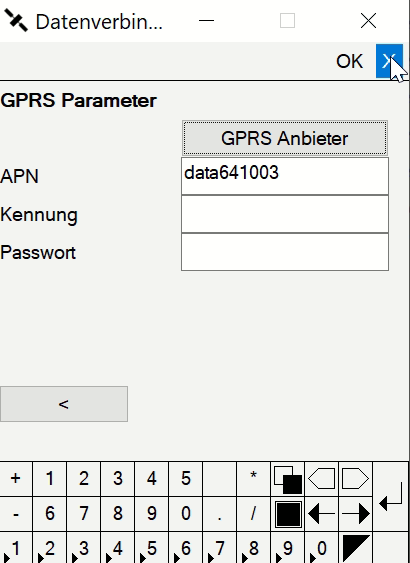

Hier werden die Modemparameter und der APN Zugang eingestellt.

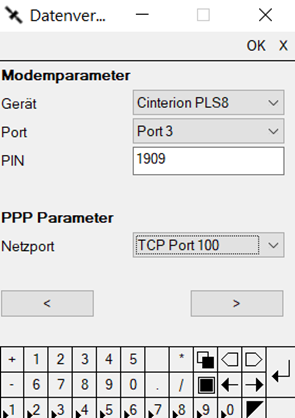

Bei den Modemparametern die PIN der SIM Karte eingeben. Die anderen Werte können in der Regel übernommen werden.

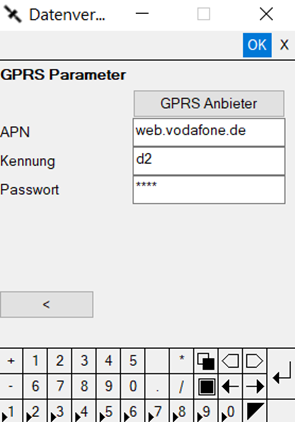

Bei Eingabe der APN werden die Kennung und das Passwort automatisch ausgefüllt, sobald im Feld APN eine Auswahl getroffen wurde.

Klicken Sie dazu auf den Button "GPRS Anbieter" und Sie erhalten eine Auswahl.

Dabei wird auf die xml Dateien unter C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\KIVIDFeld_NW\gnss\gprsanbieter zugegriffen.

Sollte es für Ihren Mobilfunkanbieter keine Vorlagendatei geben, können die Parameter im Internet bei dem jeweiligen Mobilfunkanbieter gefunden werden und eingetragen werden.

Da bei Triple SIM Karten kein Mobilfunktanbieter angegeben werden kann, wird hier die APN eingegeben.

Gehen Sie nun über den Pfeilbutton zurück zur ersten Seite.

Mountpoint auswählen

Über den Button "L" für Liste kann die Mountpointliste geholt werden.

Eine Meldung zeigt an, dass versucht wird, die Mountpointliste zu laden.

Wird die Mountpointliste geladen, besteht eine Verbindung zum Korrekturdatendienst, die Angaben bei IP und Port sowie die Angaben zur SIM Karte sind also korrekt. Nun kann aus der Mountpointliste der passende Mountpoint ausgewählt werden. Der ausgewählte Mountpoint muss zur Antenne und zum gewählten Koordinatensystem passen. Auch der Mountpoint wird Ihnen in den Unterlagen Ihres Anbieters angegeben.

Über den Mountpoint werden so z.B. UTM, GK oder DBRef Koordinaten und ellipsoidische Höhen oder NHN Höhen geliefert. Wenn Sie Sapos nutzen, beachten Sie dazu bitte die Informationen der einzelnen Bundesländer.

Die unterstützten Satellitensysteme werden meist über Kürzel wie 2G oder 4G angezeigt (2G = GPS + GLONASS). Wenn Ihre Antenne auch Galileo und BeiDou empfängt, dann wird ein 4G Mountpoint benötigt (4G hat in diesem Fall nichts mit LTE 5G zu tun).

• EPS = DGPS – L1 Empfänger bis 40cm

• HEPS = L1/L2 Empfänger Phase/FIX bis 1cm

• VRS / MAC / FKP = Art des Mountpoints (in der Regel wählen Sie VRS)

Nachdem alle Einstellungen getroffen sind, wird mit OK bestätigt. Wenn keine Meldung kommt, sind die Parameter erfolgreich gesetzt worden.

Korrekturdatendienst starten

Nach Klick auf Korrekturdaten wird der Korrekturdatendienst gestartet.

Wenn die Verbindung steht, wird im Treiber bei Korrekturdaten statt dem bisherigen n.V. nun eine Zeitanzeige angezeigt, sowie bei Lösung Differential-Phase. Im unteren Bereich des Fenster wird die Meldung "RTK correction being received" ausgegeben. RTK steht dabei für Real Time Kinematic.

Anschließend können Sie den GNSS Treiber schließen. Zum Schließen entfernen Sie zunächst den Haken bei Aktiv unter Gerät und klicken dann auf das X oder wählen im Menü Gerät den Unterpunkt Ende. Die Antenne ist nun eingerichtet und steht für die Verwendung in FX Survey, S-Utilities oder S-Kataster zur Verfügung. Die Antenne wird nun in FX Survey verbunden, Sie müssen zukünftig die Antenne nicht mehr über den Treiber aktiv setzen. Die Verbindung zur Antenne in FX Survey erfolgt über das Satellitensymbol in der GNSS Leiste.
