Zeno Antennen über Steuerung frox

Modul M-FX Steuerung frox

GNSS Leiste bei Verbindung der Antenne über Zeno Connect (z.B. GG04) mit Receiver Steuerung frox

Die Zeno Antennen FLX100 plus, GG04 oder GG03 können auch über den Receiver Steuerung frox genutzt werden. Das Modul M-FX GNSS Zeno wird hier nicht benötigt. Zeno Connect muss aber installiert und lizenziert sein. Bei Nutzung der Zeno Antennen über Steuerung frox haben Sie eine vollständige Dokumentation mit Messprotokoll.

Bitte beachten: Leica Zeno Antennen können nur mit der Zeno Connect Version 3.5.1 über Steuerung frox genutzt werden!

Bitte beachten: In diesem Fall wird kein G-DOP Wert übermittelt.

Antenne verbinden

GNSS Ein/Aus - Antenne verbinden

Korrekturdatendienst anwählen

Verbindung zum Korrekturdatendienst

Einwahl bei Korrekturdienst.

Verbindung trennen

Die Verbindung zum Korrekturdatendienst wird getrennt.

Satellitenanzahl

Bei Nutzung von GNSS Steuerung frox

Anzahl der aktuell zur Berechnung verwendeten Satelliten.

DOP-Werte

Die DOP-Werte sind ein Maß für die Streubreite der GNSS-Messwerte aufgrund der aktuellen Satellitenkonstellation:

• GDOP (Geometric DOP) steht für die Gesamtgenauigkeit

• PDOP (Positional DOP) steht für die Positionsgenauigkeit

• HDOP (Horizontal DOP) steht für die Horizontalgenauigkeit

• VDOP (Vertical DOP) steht für die Vertikalgenauigkeit

Ein DOP-Wert von 1 steht für die bestmögliche Satellitenanordnung. DOP-Werte bis 6 sind in der Regel in Ordnung.

Bitte beachten:

Wird eine Zeno Connect Antenne über den Receiver Steuerung frox genutzt, dann bleibt der Wert für die Gesamtgenauigkeit leer. Das Ausrufezeichen im roten Kreis macht darauf aufmerksam. Eine Messung ist trotzdem möglich.

Im Messprofil kann darauf geachtet werden, dass kein Grenzwert für den GDOP eingegeben wird. Dann verschwindet das rote Ausrufezeichen, falls dieses als störend empfunden wird.

Standardabweichung für Lage und Höhe

Shor beschreibt die Standardabweichung der Horizontalen Lage = Lagegenauigkeit

Sz beschreibt die Standardabweichung der Vertikalen Höhe = Höhengenauigkeit

Alter der Korrekturdaten

In der Regel um 1 Sekunde / max. 60 Sek.

Position anzeigen

AutoPan

AutoPan an- und ausschalten Aus: Standort (blaues Fadenkreuz) ist beweglich, der Hintergrund bleibt.

An: Standort fest in der Mitte des Grafikfensters und der Hintergrund bewegt sich. Nur zur Orientierung am Beginn der Arbeit empfehlenswert. Danach durch erneuten Klick bitte die Funktion wieder beenden, damit die Karte im Hintergrund nicht permanent neu gezeichnet werden muss.

Ab der Version 7.26.18 wird der Zustand Auto PAN durch ein zusätzliches Icon innerhalb des Auto PAN Icons in der GNSS Steuerung angezeigt.

Aktiv =

Inaktiv =

Messprofil auswählen

Dieser Bereich ist in der GNSS Leiste nur sichtbar, wenn im Menü Extras / Programmeinstellungen / GNSS / Messung / Messprofile nutzen "Ja" eingestellt ist.

Die Profile überwachen die Genauigkeit und die Anzahl der Epochen pro Messung.

Für die Definition von Messprofilen lesen Sie bitte im Kapitel Messprofile definieren nach.

Wenn die Maus über den Profilnamen bewegt wird, so werden die Details des Profils angezeigt.

Antennenhöhe

Hier kann die Antennenhöhe eingestellt werden. Ist eine Antenne mit Schrägmessmodus angeschlossen, wird dieses Feld ab Versioin 7.26 in der Werkzeugleiste nicht mehr angezeigt, da die Antennenhöhe bei der Schrägmessung zur Qualitätssicherung immer im Treiber zu ändern ist.

Positionsberechnungsmodus

• Autonom: es gibt eine navigierte Lösung ohne RTK Dienst

• DGPS: Lösung mit geringer Genauigkeit (m-Bereich)

• Diff-Code (unbestimmt): Lösung mit Genauigkeit im dm-Bereich

• Diff.-Phase (Fixed): Lösung mit Genauigkeit im cm-Bereich

In den GNSS Messprofilen kann bei „GNSS Methode“ eingestellt werden, ab welcher Genauigkeitsstufe erlaubt wird, eine Messung auszulösen.

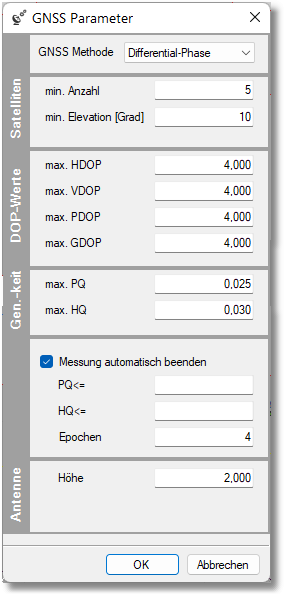

Über das Menü GNSS / Erweiterte Einstellungen können die Parameter des Messprofils geändert werden. Der Name des gewählten Messprofils verschwindet dann in der GNSS Leiste.

Bitte beachten:

Die Einstellungen bleiben so lange bestehen, bis ein neues Messprofil ausgewählt wird.
