Dialog Messung

Spezialfunktionen wie getrenntes Messen von Hz und VZ/SD oder Längs- und Querexzentrititäten sind für den ungeübten Anwender zunächst ausgeblendet, um ein ganz einfaches Messen zu ermöglichen.

Die zusätzlichen Funktionen können über die Wechselschaltfläche zwischen den beiden Pfeilen am rechten Rand eingeblendet werden (Plus) oder ausgeblendet werden (Minus).

Messbutton: Der große Messbutton links löst die Messung aus. Bitte beachten Sie, dass Sie das Auslösen einer Messung auch auf Funktionstasten legen können, wenn Ihr Tablett über solche verfügt (z.B. A1, A2 und A3 beim Panasonic FZ-G2). Eine Anleitung für die Tastenbelegung finden Sie in diesem Handbuch im Kapitel Tablet einrichten.

Nur Hz: Zur Nutzung bei Anschlusspunkten der Stationierung oder zur Bestimmung des Winkels zu weit entfernten koordinierten Objekten (z.B. Gipfelkreuzen). Voraussetzung bei der freien Stationierung ist die Programmeinstellung Einzelpunktausgleichung.

S-Vz und Hz: Diese beiden Messungen warten aufeinander und können beliebig ausgelöst werden. Erst wenn alle drei Messelemente vorhanden sind, wird die Messung übernommen (z.B. mit S-Vz neben einem Baum und mit Hz davor). S-Vz wirkt auch wie eine „DIST“ Messung (Distanzmessung) – es wird die Strecke in der Statuszeile angezeigt und durch die „DIST“ Messung kann auch ein Prisma gelockt werden (LOCK Haken). Es entsteht noch kein Messpunkt.

Position anfahren: Zum Anfahren eines Punktes. Der Tachymeter dreht sich in die Richtung des angegebenen Punktes. Wenn die Station und der anzufahrende Punkt in 3D vorliegen, so schaut der Tachymeter nicht nur in die Richtung, sondern genau auf den Punkt (also zum Beispiel auf den Boden, wo der Punkt liegt). Ist ein Laser am Tachymeter aktiviert, so zielt der Laserstrahl direkt auf den Punkt.

Fasttracking

Falls Ihr Tachymeter über Robotik verfügt und KIVID®-Feld Ihr Gerät unterstützt, können Sie sich diese Möglichkeit kostenlos bei unserem Partner IB-Burg freischalten lassen.

Ist die Freischaltung erfolgt, so wird die Schaltfläche <Fasttracking> freigeschaltet. Der Tachymeter erhält bei der Anwendung nun laufend die Position des gelockten Reflektors und die Position wird in der Grafik angezeigt. Damit ist es auch im 1-Mann/Frau-Betrieb sehr einfach möglich zum abzusteckenden Punkt zu navigieren.

Unter Extras / Programmeinstellungen / Tachymeter / Messung haben Sie bei "Auto Fast-Tracking mit Live-Vorschau beim Lock" die Möglichkeit festzulegen, dass ihr Tachymeter automatisch in den Trackingsmodus schaltet, sobald das Prisma gelockt ist.

Längs- und Querexzentrum aus der Vorlage oder freie Eingabe der Werte. Unter Extras / Programmeinstellungen / Tachymeter / Messung können Sie über den Parameter "Exzentrizitäten beibehalten nach Messung ja/nein" festlegen, ob Längs- und Querexzentrizitäten für die nächste Messung beibehalten werden sollen oder ob die Felder nach erfolgter Messung automatisch wieder geleert werden. Der voreingestellte Wert ist hier "Nein".

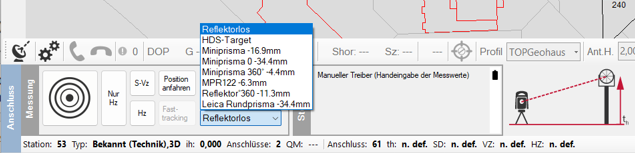

Reflektorauswahl: Es kann eine Liste von Reflektoren zur Auswahl aufgeklappt werden. Für die Liste wird auf die in der KIVID Feld Vorlage eingetragenen Reflektoren zugegriffen.
