Hintergrunddaten als aktive Punkte nutzen

Punkt in der Grafik setzen

Hintergrunddaten sind keine aktiven frox Punkte. Es ist jedoch möglich, Punkte aus den Hintergrunddaten als Punkte zu nutzen, indem auf die Punkte gefangen wird und ein Objekt darauf gesetzt wird.

Gewünschten Code aus der Codeliste auswählen und auf den gewünschten Punkt fangen (siehe Fangen auf Hintergrunddaten).

Falls mehrere Geometrien an einer Stelle liegen (Punkt, Linie, Fläche), werden die Punkte zur Auswahl angeboten. Bitte achten Sie darauf, die Punktgeometrie auszuwählen.

Wenn der Punkt gefangen ist, wird er geklickt. Der ausgewählte Code aus der Codeliste wird auf den Punkt gesetzt. Statt dem Fangsymbol wird nun ein Messpunkt angezeigt.

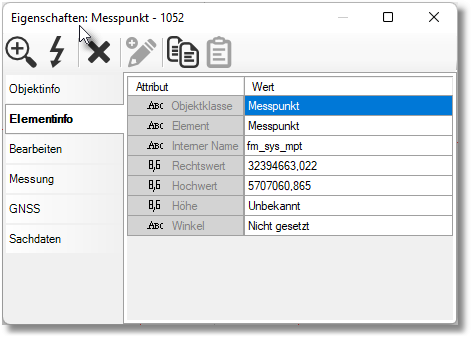

Der Messpunkt kann über den Objekteditor geöffnet und bearbeitet werden und steht für Absteckungen zur Verfügung.

Höhe übernehmen

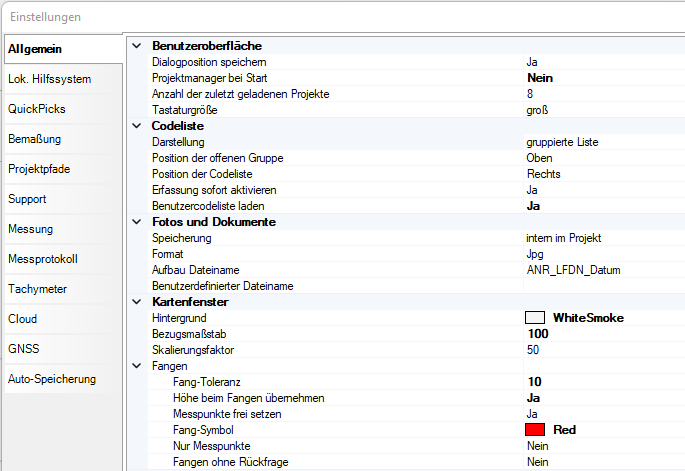

Wenn der Punkt in den Hintergrunddaten eine Höhe hat, so kann diese mit übernommen werden. Dafür muss unter Extras / Programmeinstellungen / Allgemein / Fangen / Höhen beim Fangen übernehmen die Einstellung "Ja" gewählt werden.

Auf bereits vorhandene Messpunkte haben die Einstellungen keinen Einfluss.

Mehrere Punkte in einem Schritt aktivieren

Über das Menü Punkte / Messpunkte an Stützpunkte setzen können mehrere Punkte in einem Schritt aktiviert werden.

Es öffnet sich ein Fenster, in dem Sie eine Fläche oder eine Linie auswählen können. Sie können aber auch mit der Maus einen Kasten aufziehen und damit gleich mehrere Linien markieren.

Es öffnet sich ein Fenster, in dem alle Linien, die mit dem aufgezogenen Kasten erfasst wurden, zur Auswahl stehen.

Wählen Sie dort die Linien aus, auf deren Stützpunkte Messpunkte gesetzt werden sollen.

Mit Klick auf <Fertig> werden die Messpunkte gesetzt.

Beim Schließen des Fensters wechselt die Grafik in die normale Ansicht zurück.
