Prioritäten

Allgemeines

Wenn Objekte nicht priorisiert sind, dann gilt die Reihenfolge Flächen, Linien, Symbole, Bemaßungen, Texte, wobei die Fläche an unterster Position liegt und der Text ganz oben.

Systemobjekte wie Station, Messpunkt und Konstruktionslinien erhalten immer höchste Priorität und liegen daher über allen anderen Objekten.

Prioritäten innerhalb einer Geometrie

Innerhalb einer Geometrien zum Beispiel bei zwei Flächen gibt es bei gleicher Priorisierung keine festgelegte Reihenfolge.

Priorisierung

Über die Priorisierung können Sie festlegen, welche Fläche über einer anderen Fläche liegt.

Um eine Priorität zu ändern, selektiert man den betroffenen Layer bzw. das Objekt (blau unterlegt).

Über die beiden Buttons kann die Priorität des gewählten Layers höher oder niedriger gesetzt werden. Es kann auch manuell ein Wert eingeben werden. Dabei gilt, je höher der Wert, desto weiter oben liegt das Objekt in der Karte.

Die Prioritäten können auch vorab im Datenmodell voreingestellt werden.

Beispiel:

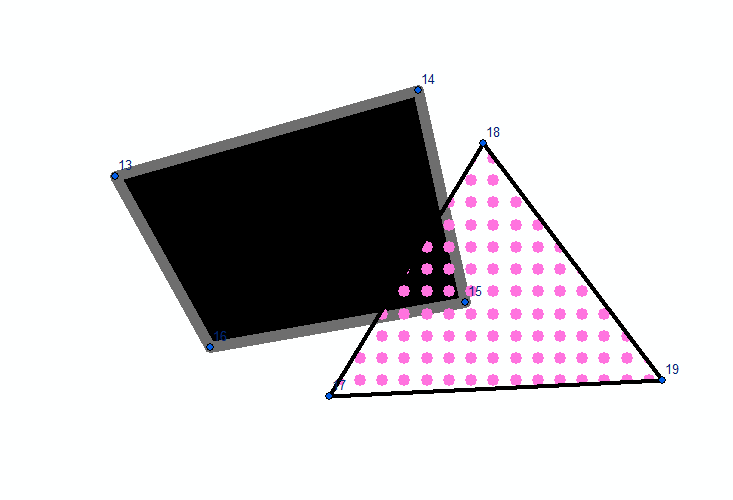

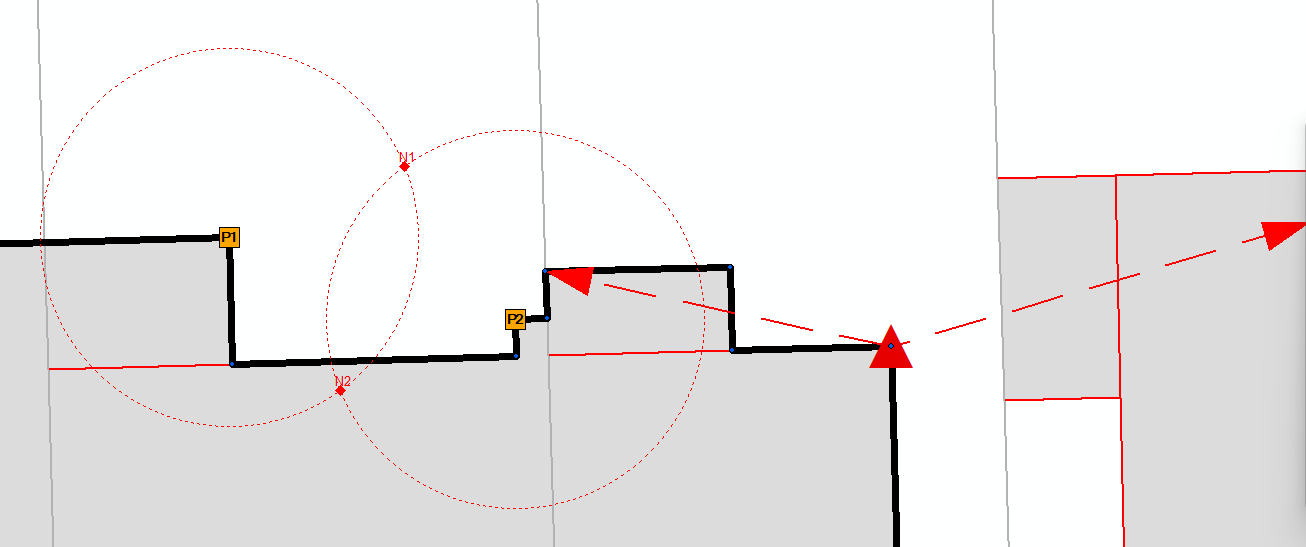

Das Flächenobjekt Fundamentfläche (schwarz) hat im Datenmodell die Priorität 5 und das Flächenobjekt frox User Fläche (pink punktiert) hat die Priorität 10. Die frox User Fläche liegt daher immer über dem Fundament, unabhängig davon, welche Fläche zuerst erstellt wird.

Die im Datenmodell festgelegte Priorität (5 für Fundamentfläche) wird in die Layeransicht übernommen.

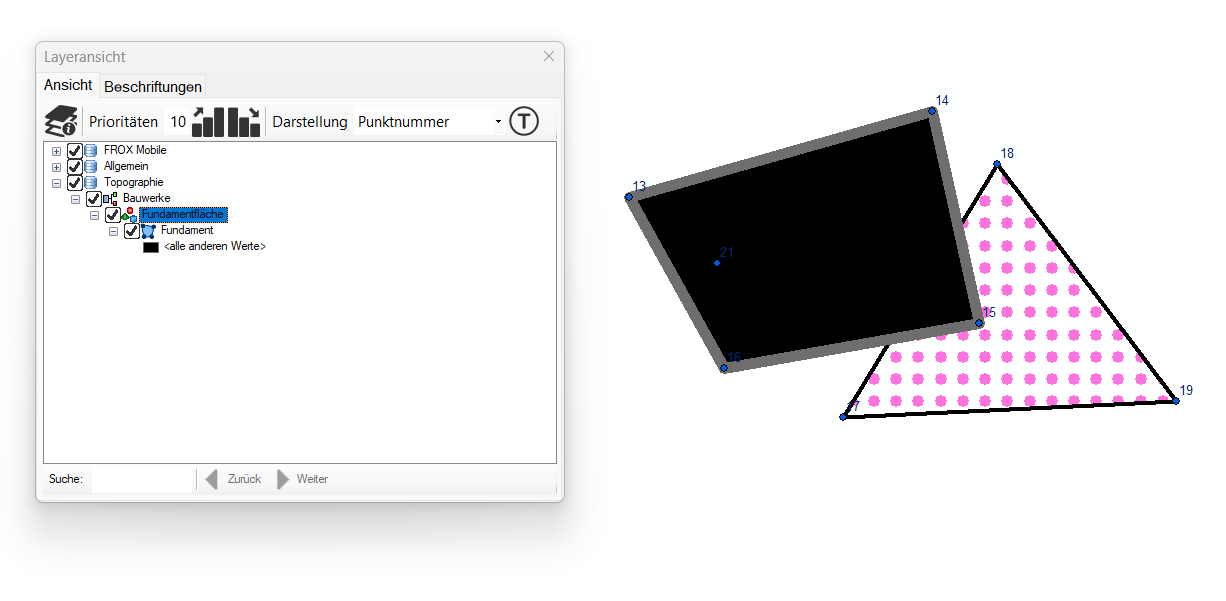

Die Priorität kann nun in der Layeransicht erhöht werden. Wird die Priorität bis auf 10 erhöht (Priorität der frox User Fläche ist 10), dann liegt die Fundamentfläche über der frox User Fläche.

Hintergrunddaten priorisieren

Die Priorisierung ist auch für Hintergrunddaten möglich. Hier können die Prioritäten auch innerhalb von Gruppenlayern bearbeitet werden.

Beispiel:

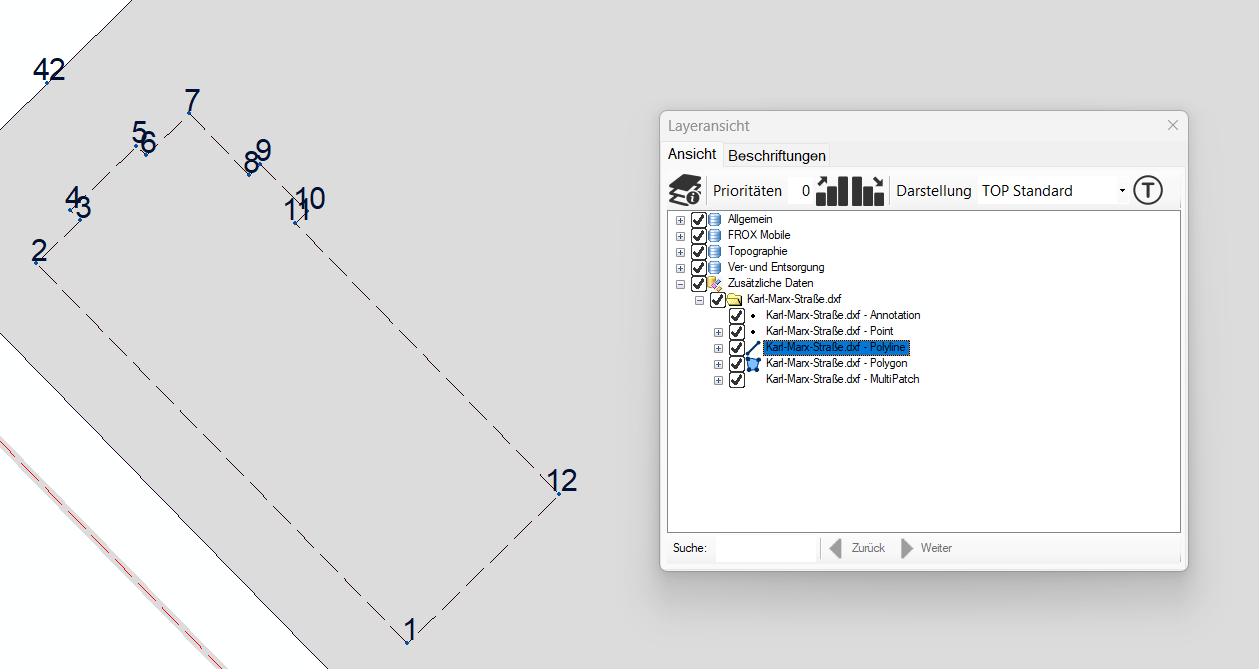

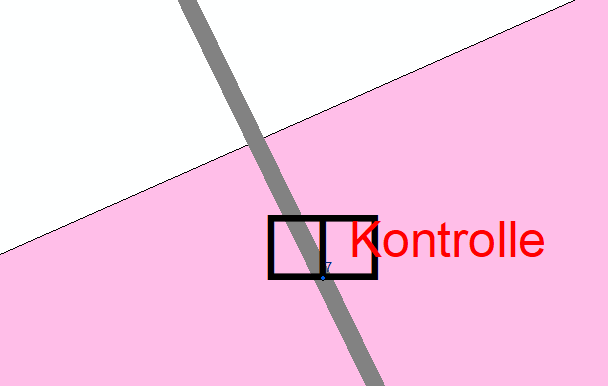

In der Ausgangssituation liegt die Linie über der Fläche.

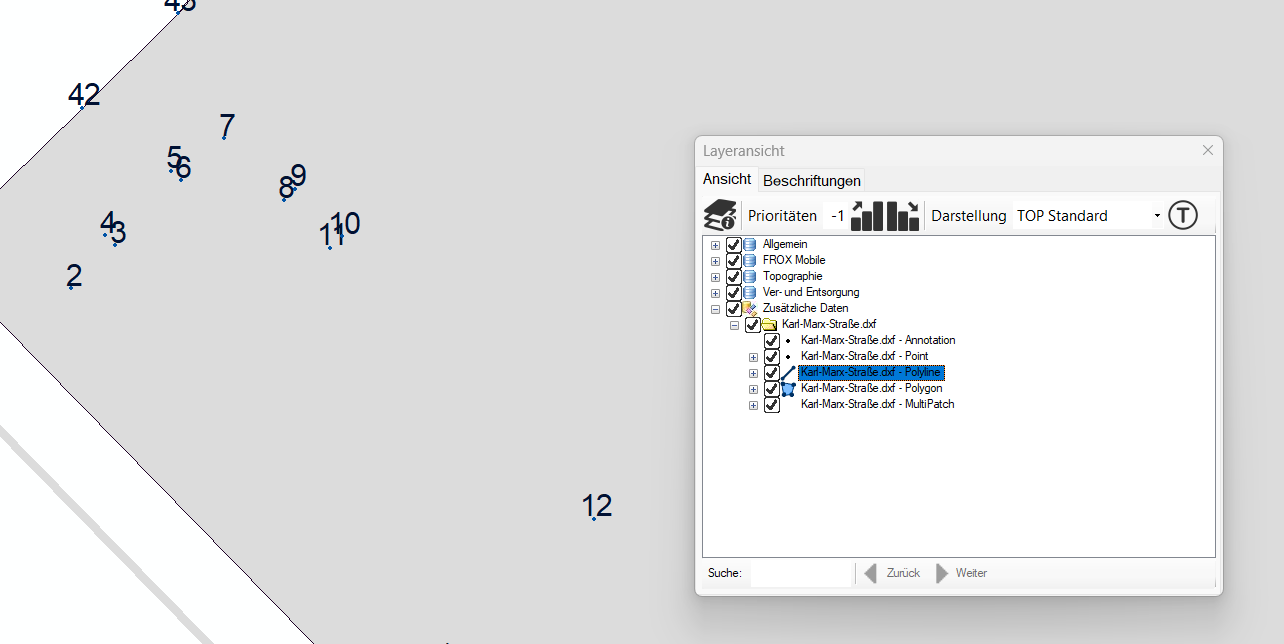

Wird die Priorität der Linie auf -1 herabgesetzt, so verschwindet die Linie hinter der Fläche.

Reiter Beschriftungen

Über das können alle Beschriftungen sichtbar bzw. unsichtbar geschaltet werden.

Über die Spalte "Sichtbar" kann die Sichtbarkeit für einzelne Objekte festgelegt werden.

Über den Button "Beschriftungen lösen" können Beschriftungen aus der Grafik gelöst werden und dann für den Plot über das Menü Zeichnen angepasst werden (Diese Funktion steht zurzeit nicht zur Verfügung).
