# Bemaßungen erfassen

**Voraussetzung:** Im Datenmodell muss ein Bemaßungsobjekt definiert sein. Das Bemaßungsobjekt muss in der Codeliste aktiv sein. Ein Klick auf das Bemaßungsobjekt in der Codeliste reicht aus für die Aktivierung.

Sie bemaßen eine Linie oder die Strecke zwischen zwei Punkten durch Bemaßungsobjekte.

## Bemaßungsobjekt anwenden

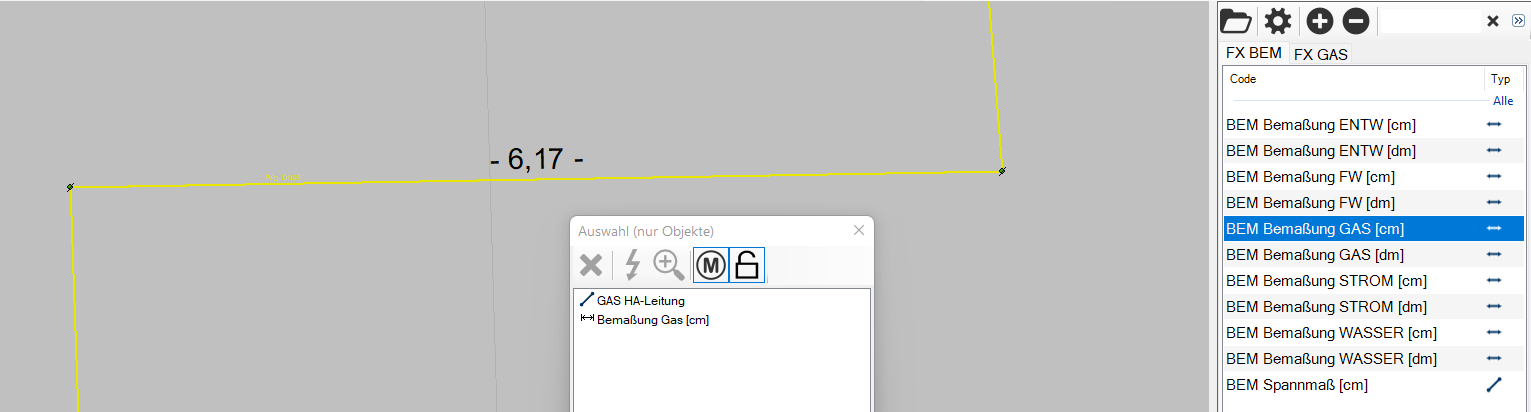

Wählen Sie dazu in der Codeliste den Code \<Bemaßung> aus und klicken Sie in der Grafik zwei beliebige Punkte an.

<figure><img src="/files/WsgoRZXhHzPIIN7rjW6a" alt=""><figcaption></figcaption></figure>

Das Maß wird automatisch an die Strecke zwischen den beiden Punkten geschrieben. Das Maß wird immer in Metern angezeigt. Wenn Sie eine Bemaßung mit Zusatz \[cm] wählen, dann wird Ihnen die Bemaßung in Zentimetergenauigkeit (zwei Stellen hinter dem Komma) angezeigt. Wenn Sie eine Bemaßung mit Zusatz \[dm] wählen, dann wird Ihnen die Bemaßung in Dezimetergenauigkeite angezeigt (eine Stelle hinter dem Komma).

<figure><img src="/files/O9p7v6ipd4pZjtfkpHrV" alt=""><figcaption></figcaption></figure>

Nachdem zwei Punkte angeklickt wurden, wird der Code automatisch geschlossen und Sie können sofort die nächste Bemaßung durchführen.

## Erfassungsmöglichkeiten von Bemaßungen

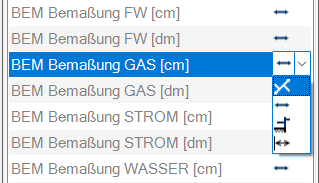

Wie bei Linien und Flächen stehen auch bei Bemaßungen durch Klick auf den Pfeil am rechten Rand verschiedene Möglichkeiten der Erfassung zur Auswahl.

<figure><img src="/files/bx37d28FfVyZ9tRkMWXx" alt=""><figcaption></figcaption></figure>

| **Icon**                                                                                                                | **Beschreibung**                                                                                                                                                                                                                                              |
| ----------------------------------------------------------------------------------------------------------------------- | ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| <p><img src="/files/n7jgCI66mFI1JdRxsBHO" alt="" data-size="original"></p><p><strong>Orthogonal</strong></p>            | Bei der Orthogonalbemaßung wird über einen definierten Anfangs- und Endpunkt eine Messungslinie gezogen, auf die alle gewünschten Punkte aufgewinkelt und mit einem Ordinaten- und Abzissenmaß beschriftet werden.                                            |
| <p><img src="/files/xO25CApMNUUuGoHJswP9" alt="" data-size="original"></p><p><strong>Flucht</strong></p>                | Bei der Fluchtbemaßung werden über eine definierte Flucht alle gewünschten Punkte aufgewinkelt und mit einem Ordinaten- und Abzissenmaß beschriftet.                                                                                                          |
| <p><img src="/files/z1rOjgbTyXjm3Oo3w8aj" alt="" data-size="original"></p><p><strong>Spannmaß</strong></p>              | Das Spannmaß wird gesetzt mit der einfachen Bestimmung zweier Punkte.                                                                                                                                                                                         |
| <p><img src="/files/3mloL1ffS99AAFOsZTGW" alt="" data-size="original"></p><p><strong>Spannmaß rechtwinklig</strong></p> | Das rechtwinklige Spannmaß wird immer rechtwinklig zur Linie am 1. Punkt der Bemaßung gesetzt. Das Maß wird als gerechnetes Maß zunächst in Klammern geschrieben. Der Editor öffnet sich direkt und das Maß kann durch den tatsächlichen Wert ersetzt werden. |

## Orthogonalbemaßung

Bei der Orthogonalbemaßung über die Codeliste wird über einen definierten Anfangs- und Endpunkt eine Messungslinie gezogen, auf die alle gewünschten Punkte aufgewinkelt und mit einem Ordinaten- und Abzissenmaß beschriftet werden.

Für eine Orthogonalbemaßung klicken Sie zunächst zwei Punkte als Basis. Nach Aktivierung klickt man zwei Punkte in der Grafik an. Was dies für Punkte sind, spielt dabei keine Rolle. Sie können auch an Linien oder Flächen gebunden sein. Diese Funktion ist so definiert, dass der erste Punkt, den man anwählt, der Anfangspunkt und der zweite Punkt der Endpunkt ist.

<figure><img src="/files/u4NPkFnAyl6IhAOXHVGw" alt=""><figcaption></figcaption></figure>

Die beiden gewählten Punkte erhalten die gewohnte Markierung. Jeden weiteren Punkt, den man jetzt anklickt wird ohne einen weiteren Befehl auszulösen direkt auf die Messungslinie aufgewinkelt. Es spielt dabei keine Rolle ob die Punkte links, rechts, über, unter oder direkt auf der Messungslinie liegen.

<figure><img src="/files/KDhojID80aL8qKxhL4zQ" alt=""><figcaption></figcaption></figure>

Schließen Sie nun die Linie über den Haken rechts unterhalb der Codeliste ab.

<figure><img src="/files/ba8fhB20RN1Hrtgwh9Bn" alt=""><figcaption></figcaption></figure>

Im Objekteditor kann unter dem Reiter Bemaßung die Orthogonalbemaßung bearbeitet werden. Siehe weiter unter das Kapitel "Bemaßung bearbeiten".

## Fluchtbemaßung

Bei der Flucht-/ Verlängerungsbemaßung über die Codeliste werden über eine definierte Flucht alle gewünschten Punkte aufgewinkelt und mit einem Ordinaten- und Abzissenmaß beschriftet.

Nach Aktivierung klickt man einen Punkt in der Grafik an. Was dies für ein Punkt ist, spielt dabei keine Rolle. Er kann auch an Linien oder Flächen gebunden sein.

Diese Funktion ist so definiert, dass der erste geklickte Punkt die Richtung für die Flucht vorgibt. Der zweite Punkt, den man anklickt, legt den Anfangspunkt der Messungslinie mit der Abzisse 0,000 fest. Alle Punkte, die danach angeklickt werden, werden auf die Flucht P1-P2 mit dem Anfangspunkt P2 aufgewinkelt. Der erste geklickte Punkt dient nur der Richtungsgebung und ist in der Bemaßung nicht enthalten.

<figure><img src="/files/QSpNdomqXa7BWvT4wV8A" alt=""><figcaption></figcaption></figure>

Schließen Sie nun die Linie über den Haken rechts unterhalb der Codeliste ab.

<figure><img src="/files/h8cNO2fHwCF8qsNN1iEp" alt=""><figcaption></figcaption></figure>

Im Objekteditor unter dem Reiter Bemaßung werden die Maße aufgeführt und können  bearbeitet werden. Siehe weiter unter das Kapitel "Bemaßung bearbeiten".

## Spannmaß

Das Maß für den Abstand zwischen zwei Punkten wird an die Linie geschrieben.&#x20;

<figure><img src="/files/R3zuXX8iz0RWLvD2mgRw" alt=""><figcaption></figcaption></figure>

## Spannmaß rechtwinklig

Der erste Punkt der Bemaßung wird auf eine bestehende Linie geklickt. Das Maß verläuft dann immer rechtwinklig zu dem vorhergehenden Linienabschnitt, unabhängig davon, wo der zweite Punkt der Bemaßung geklickt wird.

<figure><img src="/files/uAkS770q9tVz4Z0kVsRE" alt=""><figcaption></figcaption></figure>

## Bemaßung bearbeiten

Die Bemaßung kann im Objekteditor bearbeitet werden.

<figure><img src="/files/IQtAn9HKqaGA0Oam8KbE" alt=""><figcaption></figcaption></figure>

Unter dem Reiter Bemaßung kann das Maß überschrieben werden. Schreiben Sie den gewünschten Wert in das Feld. Das neue Maß wird direkt in die Karte übernommen.&#x20;

Das Pfeilsymbol neben dem Editierfeld ![](/files/n2s5WJVngcFb8NyB5Cjd) dient dazu den ursprünglichen Wert wieder herzustellen.

<figure><img src="/files/6g7SGXsxvJqRMIfD0ofh" alt=""><figcaption></figcaption></figure>

Bei der Orthogonalbemaßung und der Fluchtbemaßung wird im Objekteditor eine Liste der Abzissen und der Ordinaten angezeigt. Auch hier können die Werte überschrieben werden und über den Reset Button auf das ursprüngliche Maß zurückgesetzt werden.&#x20;

<figure><img src="/files/obZjVA9L5YWtBd4TePba" alt=""><figcaption></figcaption></figure>

## Bemaßungstexte verschieben

Über das Menü Zeichnen gibt es zahlreiche Möglichkeiten die Bemaßungstexte anzupassen.

<figure><img src="/files/ATl6ATRTY4mCsCUn9cgF" alt=""><figcaption></figcaption></figure>

### Maß in der Grafik verschieben

Markieren Sie zunächst den Bemaßungstext über Menü Zeichnen / Markieren.

Der Text ist nun von einem blauen Rand umgeben.

<figure><img src="/files/RwympNxir39aIeuJFc5N" alt=""><figcaption></figcaption></figure>

Über das Menü Zeichnen / Verschieben kann der Bemaßungstext verschoben werden.

<figure><img src="/files/EKfgqs5781mzC0E2TT7y" alt=""><figcaption></figcaption></figure>

<figure><img src="/files/b7EJQ3apcfNk6OiBbxLI" alt=""><figcaption></figcaption></figure>

Über das Menü Zeichnen /  Um 90° Grad drehen kann der Bemaßungstext gedreht werden.

Über das Menü Zeichnen /  Selektierte Elemente löschen kann der Bemaßungstext gelöscht werden. Alternativ kann hier auch die Entf-Taste genutzt werden.

## Programmeinstellungen Bemaßung

<figure><img src="/files/S3ANaACl8Z6mFv9lHLJa" alt=""><figcaption></figcaption></figure>

<table data-header-hidden><thead><tr><th width="342.5955494846478"></th><th></th></tr></thead><tbody><tr><td><strong>Einstellung</strong></td><td><strong>Beschreibung</strong></td></tr><tr><td>Gerechnetes Maß als Standard</td><td>Gibt an, ob das gerechnete Maß direkt als Standardwert übernommen werden soll. Falls nein, bleibt das Feld leer und muss immer eingegeben werden.</td></tr><tr><td>Rechtwinkelsymbol zeigen</td><td>Gibt an, ob das Rechtwinkelsymbol bei der Bemaßung angezeigt werden soll.</td></tr><tr><td>Bemaßung zwischen Bindestriche </td><td>Hier kann gewählt werden, ob die Bemaßung zwischen Bindestriche geschrieben werden soll.</td></tr><tr><td>Symbolgröße</td><td>Symbolgröße für die Bemassungssymbole von 1 bis 5.</td></tr><tr><td>Textgröße</td><td>Textgröße für die Bemassungstexte von 1 bis 50.</td></tr></tbody></table>

### Bemaßung zwischen Bindestrichen

Es kann festgelegt werden, ob die Bemaßung zwischen Bindestriche geschrieben wird oder nicht.

<figure><img src="/files/FmUF8xaPeEkSCB6xQslP" alt=""><figcaption></figcaption></figure>

<figure><img src="/files/LX4iwmVvsTzuEqtuH6Uj" alt=""><figcaption></figcaption></figure>

### Textgröße&#x20;

<figure><img src="/files/l4FTwAitJ9kOzUP237SA" alt=""><figcaption></figcaption></figure>

<figure><img src="/files/qWXcBVh4mSChz01lN6kN" alt=""><figcaption></figcaption></figure>

Die Einstellungen werden übernommen, sobald Sie mit \<OK> bestätigt werden. Ein Neustart der Software ist nicht erforderlich.


---
