# Connect2GEOgraf

*Menü Datei / Daten exportieren / Connect2GEOgraf*

Schnittstelle **I-FX Connect2GEOgraf**

**Bitte beachten:**

Messpunkte und Objekte können nicht gleichzeitig exportiert werden. In die GEOgraf out-Datei werden die Objekte inklusive der Sachdaten geschrieben. Die Messpunkte werden über die KIVID Feld kfp-Datei gespeichert.

## Tabellen gestützer Export

Die GEOgraf Umsetzung aus den FX Produkten funktioniert über eine Excel-Tabelle (.xlsx). Über die Tabelle haben Sie die Möglichkeit Ihre GEOgraf-Umsetzung selbst einzurichten und laufend anzupassen. Die tabellengesteuerte Export nach GEOgraf setzt Punkt-, Linien-, Text- und Flächenobjekte so aus FX Survey nach GEOgraf um, dass sie im Zielsystem in korrekter Darstellung und in korrekter Datenstruktur erscheinen.

Wenn die Schnittstelle Connect2GEOgraf lizenziert ist, erhalten Sie eine Umsetzungstabelle, die von Ihnen angepasst werden kann.

## Umsetzungstabelle zum Download

{% file src="/files/BBJcUTNPjwnooKyzNVmZ" %}

## Daten exportieren

<figure><img src="/files/QwxsyQjEjRYFIUw9Uv9E" alt=""><figcaption></figcaption></figure>

Zunächst kann ausgewählt werden, welche Sessions exportiert werden sollen. diese Funktion steht zur Verfügung, wenn das Modul **M-FX Power Kit I** lizenziert ist.&#x20;

Die Sessions können einzeln angeklickt werden oder über die Symbole am rechten Rand komplett ausgewählt werden.

![](/files/vtZAOyM2Jtzdj7KpNeh1)Alle auswählen

![](/files/EDoD6LB949YopmKgZ6kS)Keine auswählen

<figure><img src="/files/uXvRGmyOd2p20hlDRm8u" alt=""><figcaption></figcaption></figure>

Im nächsten Schritt wird die Umsetzungstabelle ausgewählt.

**Bitte beachten:**

Damit die Umsetzungstabelle angezeigt wird, muss der Ordnername identisch mit dem Namen des Datenmodells sein. Im Beispiel liegt im Ordner "Datenmodell FX Topogrphie" die Datei "Datenmodell FX Topographie.fmtx".&#x20;

<figure><img src="/files/hQofLpTtNAAn1SGNZ9bB" alt=""><figcaption></figcaption></figure>

<figure><img src="/files/oPljZal7OxD8coAzWyYx" alt=""><figcaption></figcaption></figure>

Die ausgewählte Umsetzungstabelle wird blau unterlegt. Mit Klick auf \<OK> starten Sie den Export.

<figure><img src="/files/yVo2MXh2TFGVSwPcfoqV" alt=""><figcaption></figcaption></figure>

## Umsetzung mittel Excel Tabelle

Sie finden die Umsetzungstabelle im Programmverzeichnis von FX Survey, z.B. unter:\
C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\FX Survey\Templates\DataModels\Datenmodell FX Topographie\Umsetzungstabellen\Umsetzungstabelle GEOgraf

## **Aufbau der Umsetzungstabelle**

### **CAD Geometriezuordnungen**

<table data-header-hidden><thead><tr><th width="177"></th><th></th></tr></thead><tbody><tr><td><strong>FX Survey</strong></td><td><strong>GEOgraf OUT</strong></td></tr><tr><td>Punktobjekt</td><td>Punktart</td></tr><tr><td>Linienobjekt</td><td>Linienart</td></tr><tr><td>Textobjekt</td><td>Textart</td></tr><tr><td>Flächenobjekt</td><td>Schraffur</td></tr><tr><td>Klasse</td><td>Ebene</td></tr><tr><td>Sachdaten</td><td>Als Text, wenn sie in FX als Text dargestellt sind</td></tr></tbody></table>

Die Excel Tabelle ist in drei Reiter aufgeteilt: Parameter, Export und Import.

<figure><img src="/files/Vcb3E3mw5boE9sK3O1pR" alt=""><figcaption></figcaption></figure>

### Aufbau des Reiters Parameter in der Excel Tabelle

<figure><img src="/files/vHRwCGF3SX6UbYB75I8b" alt=""><figcaption></figcaption></figure>

| **Bereich**                                                                                                       | **Wert**    | **Inhalt**                                                                                                                                                                                                                     |
| ----------------------------------------------------------------------------------------------------------------- | ----------- | ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ |
| Header                                                                                                            | Description | <p>Umsetzung nach GeoGraf, Topographie FX<br>Beschreibung der Umsetzung, die dem Anwender bei der Auswahl der Umsetzungstabelle angezeigt wird.</p><p>(Info: Frei wählbarer Name der bei der Auswahl in FX angezeigt wird)</p> |
| Header                                                                                                            | Identifer   | <p>GrafBat<br>(Info: Die Kennung der Umsetzungstabelle ist ein fester Wert)</p>                                                                                                                                                |
| Header                                                                                                            | Version     | <p>1.1</p><p>(Info: fester Wert)</p>                                                                                                                                                                                           |
| Header                                                                                                            | Type        | <p>ConvertTable<br>(Info: Der Typ der Umsetzungstabelle ist ein fester Wert)</p>                                                                                                                                               |
| <p>Im Bereich BLATT sind Einstellungen von GEOgraf geregelt<br>(z.B. zu verwendende Arten- bzw. Symboldatei):</p> |             |                                                                                                                                                                                                                                |
| BLATT                                                                                                             | Blatt       | <p>KUNDENSPEZIFISCH<br>(Info: Blattname)</p>                                                                                                                                                                                   |
| BLATT                                                                                                             | Arten       | <p>KUNDENSPEZIFISCH</p><p>(Info: GEOgraf-Artendatei)</p>                                                                                                                                                                       |
| BLATT                                                                                                             | Symbol      | <p>KUNDENSPEZIFISCH<br>(Info: GEOgraf-Symboldatei)</p>                                                                                                                                                                         |
| BLATT                                                                                                             | Stift       | <p>Plotter.ins<br>(Info: GEOgraf-Stiftdatei)</p>                                                                                                                                                                               |
| BLATT                                                                                                             | Makro       | <p>WIN.mde<br>(Info: GEOgraf-Makrodatei)</p>                                                                                                                                                                                   |
| BLATT                                                                                                             | Mass        | <p>500<br>(Info: Maßstab)</p>                                                                                                                                                                                                  |
| PRJ                                                                                                               | Bez         | <p>%ProjectDescription%<br>(Info: Projektbezeichnung. In der Schreibweise %ProjectDescription% wird diese den Projekteinstellungen des FX Projektes entnommen.)</p>                                                            |

### Aufbau des Reiters Export in der Excel Tabelle

Im Reiter Export erfolgt die Zuordnung zwischen den FX Objekten und den Ebenen und Arten in der OUT-Datei. In den ersten 9 Zeilen sind die allgemeinen Einstellungen gesetzt. Wenn ein Objekt keine individuelle Zuordnung hat, wird die allgemeine Zuordnung aus dem Header genommen.

<figure><img src="/files/qqVvcjg8uMIBYQvpZAA3" alt=""><figcaption></figcaption></figure>

<figure><img src="/files/SPc2WG6nQwmpjk3f9Lz8" alt=""><figcaption></figcaption></figure>

Der erste Bereich (A bis E) enthält die Objekte des FX Datenmodells, welche umgesetzt werden können. Durch ein „Ja“ in Spalte C legen Sie fest, ob das Objekt umgesetzt wird. Der zweite Bereich (F bis N) definiert, wie die Umsetzung ablaufen soll. Sie legen fest, in welchen Katalog und auf welche Ebene und Art das jeweilige Objekt exportiert werden soll. Des Weiteren weisen Sie die Texte, Stützpunkte und Umringe zu.

## Beschreibung der Spalten

**Bitte beachten:**\
Die Angaben gelten immer für das ganze Objekt. Eine Angabe bei Stützpunkt oder Text wirkt sich also nicht aus, wenn bei der Hauptgeometrie (Symbol, Linie, Fläche) eine andere Angabe steht.

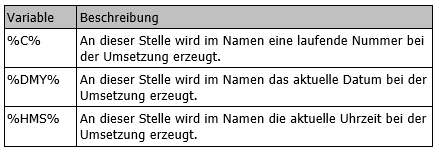

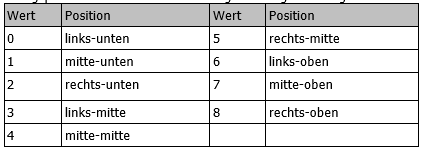

<table data-header-hidden><thead><tr><th width="231"></th><th></th></tr></thead><tbody><tr><td><br><strong>Spalten</strong></td><td><br><strong>Beschreibung der Spalteninhalte</strong><br></td></tr><tr><td><br><strong>WAS</strong></td><td></td></tr><tr><td>Objekt_Alias</td><td>Klartextname des Objekts / Anzeigename in der Codeliste in FX<br><br></td></tr><tr><td>Objekt_intern</td><td>Interner Datenbankname<br>(Aufbau: Katalog – Bereich – Objektklassenname)<br>(Bsp.: Baum = top_baum)<br></td></tr><tr><td>Umsetzen</td><td>Ja/Nein – ob das Objekt umgesetzt werden soll<br></td></tr><tr><td>Auswahl</td><td>Attributive Unterscheidung des Objekts. Die Attribute stammen aus den Auswahllisten des zugehörigen Datenmodells.<br>Aufbau: Attributintern=Wert<br>Bsp. Baum: art=Ahorn </td></tr><tr><td>Geometrie</td><td><p>Geometrietyp des Objekts (Text, Symbol, Linie, Stützpunkt, Fläche, Umring, Objekt)</p><p>Gibt die Geometrie an, die in Geograf erzeugt werden soll. Grundsätzlich muss diese konform zum Datenmodell sein, d.h. in der Zeile mit dem Datenbanknamen muss der Typ der entsprechenden Datenbankgeometrie stehen.</p><p>Ergänzend können drei weitere Geometrien angegeben werden:<br>Umring: Erzeugt zusätzlich zur Fläche auch den Umring der Fläche als Linie.<br>Text: Erzeugt in GEOgraf eine zusätzliche Beschriftung.<br>Stützpunkt: Hier kann der Linien- oder Flächenstützpunkt individuell festgelegt werden.<br>Objekt: Falls angegeben, wird ein GEOgraf-Objekt erzeugt.</p></td></tr><tr><td><br><strong>Formatierungen (WIE)</strong><br></td><td></td></tr><tr><td><p>Text<br>für Geometrie<br>Text</p><p><br>Text<br>für Geometrie<br>Objekt</p></td><td><p>Beschriftung des Objekts die nach Geograf übergeben werden soll.</p><p>Bsp. Baum:<br>$art$<br>StU {$stamm$:0.0}m<br>KrØ {$krone$:0.0}m<br>$bemerkung$<br></p><p>Der Textinhalt in GEOgraf kann vom Textinhalt in FX Survey abweichen. Der Text wird zusammengesetzt aus folgenden Teilen:</p><p><strong>Attributinhalte</strong><br>Diese sind in der Form $interner Attributname$ anzugeben, z.B. $art$.</p><p><strong>Formatierungen</strong><br>Die Nachkommastellen von reelen Zahlen können gesetzt werden. Hierfür ist folgende Schreibweise notwendig:<br>{reele Zahl:0.0}</p><p>0.0 gibt das Ausgabeformat an. In diesem Beispiel also zwei Nachkommastellen, z.B. {$krone$:0.0}</p><p><strong>Sonstiger Text</strong><br>Sonstiger Text wird 1:1 ausgegeben. Hierzu gehören auch Zeilenumbrüche.</p><p>Die Ausgabe für den neben stehenden Beispieltext sieht z.B. so aus:<br>B=0.30m<br>H=1.20m</p><p><strong>Bemerkungstext</strong><br>Befinden sich in einer Zeile mehrere Verweise auf Attribute sind diese mit einem Semikolon zu trennen. Damit wird die Ausgabe von leeren Attributen komplett unterdrückt. Beispiel Mauerbeschriftung:</p><p>Erfasst ist nur das Attribut Breite mit 0,3:</p><p>Die Formatierung<br>B={$breite$:0.00}m; H={$hoehe$:0.00}m</p><p>ergibt<br>B=0,30m</p><p>Die Formatierung ohne Semikolon<br>B={$breite$:0.00}m H={$hoehe$:0.00}m</p><p>ergibt hingegen<br>B=0,30m H=m)</p><p><strong>Nutzen der Geograf-Formeln</strong></p><p>Geograf-Formeln können ebenfalls eingesetzt werden. Dieses geschieht in der Schreibweise:</p><p>Formel{FreierText&#x26;PZ(###.#)FreierText}</p><p>$typ$<br>Formel{h=&#x26;PZ(###.#)m}<br>$bemerkung$</p><p>Die entsprechende Zeile beginnt mit Formel { und wird mit } abgeschlossen. Die Geograf-Formel Formel{&#x26;PZ(###.#)} entspricht 1:1 den Möglichkeiten von Geograf. Alle Möglichkeiten sind im Geograf-Handbuch dokumentiert.</p><p><strong>Bitte beachten</strong></p><p><em>Texte die Formeln enthalten, müssen in GEOgraf nach dem Einlesen "erfrischt" werden (Texte > ändern > erfrischen). Ist dieses noch nicht geschehen, lautet der Textinhalt immer "nicht erfrischt".</em></p><p><strong>Objekte</strong></p><p>Erzeugt das Objekt mit dem entsprechenden Namen. Hier können neben reinem Text folgende Variablen genutzt werden:</p><p><img src="/files/mHBIXctsHYTfhwqPluzd" alt=""></p></td></tr><tr><td>Größe</td><td><p>Standard 0</p><p>Größe des Textes in Meter. Mit der Angabe 0 wird der Text in GEOgraf gemäß GEOgraf-Datenmodell dargestellt.</p><p>Bei Symbolen kann der Skalierfaktor der Symbole angegeben werden. Hier ist auch die Verwendung von Attributen möglich, z.B. $krone$ für den Kronendurchmesser bei Bäumen. In der Umsetzungstabelle werden immer die internen Namen der Attribute genutzt.<br></p></td></tr><tr><td>Ausrichtung</td><td><p><img src="/files/lakfc3urE05dSKHCkEtn" alt=""></p><p>Standard 7</p><p>Bezugspunkt des Textes. Hier sind folgende Angaben möglich<br></p></td></tr><tr><td>Add_Winkel</td><td><p>Standard 100</p><p>Additionskonstante zum Drehwinkel in grafBAT, falls der Text oder das Symbol in GEOgraf anders ausgerichtet ist<br></p></td></tr><tr><td>Umdrehen</td><td><p>Standard Nein</p><p>Linien können umgedreht werden, falls in GEOgraf die Liniensignatur zur anderen Seite ausgerichtet ist.</p></td></tr><tr><td>Breite</td><td><p>Standard kein Wert = 0 in der Out Datei</p><p>Linien kann eine Breite mitgegeben werden. Die Breite stammt aus einem Attribut des entsprechenden Linienobjekts in FX (z.B. $breite$)</p></td></tr><tr><td><br><strong>Zuordnung (WOHIN)</strong><br></td><td></td></tr><tr><td>GG_Katalog</td><td>Zuordnung des Katalogs<br></td></tr><tr><td>GG_Ebene</td><td>Zuordnung der Ebene<br></td></tr><tr><td>GG_Art</td><td>Zuordnung der Art<br></td></tr><tr><td><br><strong>WER</strong><br></td><td></td></tr><tr><td>Bemerkung</td><td>Freie Eingabe zur Bearbeitung oder Erläuterung</td></tr><tr><td>Tabellendefinition</td><td>Zuordnung der Sachdaten nach folgendem Schema: FTable:<br> &#x3C;Name>, &#x3C;Nr>,...</td></tr><tr><td>Attributzuweisung</td><td>Attribute des zugeordneten Tabellenfeldes</td></tr></tbody></table>

## Beispiel einer GEOgraf Umsetzungstabelle

![](/files/vKGQVgjFO7gCbb4bzsxh)

## Komplexe Objekte

Ein Objekt kann in verschiedene Geometrien aufgeteilt werden (Hauptgeometrie, Subgeometrien). Jede Geometrie kann ausgegeben werden. Wenn Attribute vergeben werden, dann müssen diese für jede Geometrie definiert werden.

### **Multiarten**

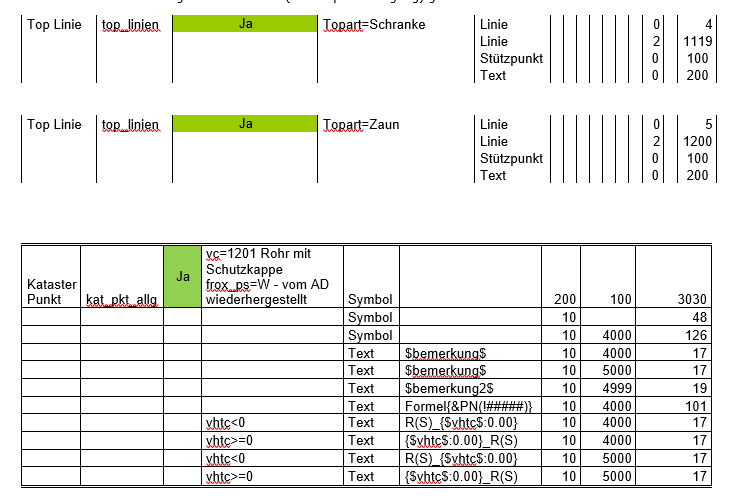

Die I-FX Connect2GEOgraf Umsetzung unterstützt Multiarten. Ein Symbol, eine Linie oder ein Text können gleichzeitig auf verschiedenen Ebenen geschrieben werden. Hierfür muss zu dem jeweiligen Objekt eine weitere Symbol-, Linien- oder Textspalte eingegeben werden. Wenn eine Bedingung unter Auswahl eingeben wird, muss diese für alle Ausgaben gelten. Bei unterschiedlichen Bedingungen in der Auswahl muss der Umsetzungsknoten zweimal (einmal pro Bedingung) geschrieben werden.

![](/files/DuErIuJHMHCWQsINhWc7)


---
