Informationen zu Objekten und Messpunkten im Objekteditor

Die Werkzeugleiste ist von der Definition des Objektes im Datenmodell abhängig.

Werkzeugleiste bei Messpunkten, Objekten und Konstruktionslinien

Werkzeugleiste bei Linien und Flächen

Werkzeugleiste bei Texten

Werkzeugleiste bei Fotos

Werkzeugleiste

Die Funktionen der Werkzeugleiste im Objekteditor sind im Einzelnen:

Icon	Beschreibung
Auf Objekt zoomen	Über die Lupe kann direkt auf das Objekt gezoomt werden.
Objekt blinken	Über das Blitzsymbol blinkt das Objekt in der Grafik rot auf.

Geometrie löschen	Über das Kreuz kann ein Objekt gelöscht werden. Bei Messpunkten ist dieser Button inaktiv gesetzt.
Geometrie fortführen	Eine bereits abgeschlossene Geometrie wird wiedergeöffnet und kann fortgeführt werden. Sie dazu auch das Kapitel Objekt fortführen. Die Möglichkeit besteht nicht für schreibgeschützte Objekte, die z.B. beim Anlegen eines Projekts aus KAVDI entstehen.
Werte des aktuellen Objektes merken	Ist das Modul M-FX Power Kit II lizenziert, können Sachdaten des Objekts über diesen Button gemerkt werden. Diese Funktion wird in dem Kapitel Erweiterung Objekteditor näher erläutert.
Gemerkte Werte einfügen	Ist das Modul M-FX Power Kit II lizenziert, können Sachdaten über diesen Button zu einem anderen Objekt eingefügt werden. Diese Funktion wird in dem Kapitel Erweiterung Objekteditor näher erläutert.
Richtung der Linie umdrehen	Mit dieser Funktion wird die Erfassungsrichtung der Linie umgedreht. Dabei wird die Reihenfolge der Stützpunkte der Linie umgedreht. Die Messpunkte bleiben unverändert. Im Objekteditor wird die Reihenfolge der Segmente umgedreht. Erfasste Linie: Umgedrehte Linie: Diese Funktion kommt zum Beispiel bei der Fließrichtung einer Leitung zum Einsatz.
Unischtbare Attribute ein-/ausblenden	Im Datenmodell kann festgelegt werden, ob es unsichtbare Attribute gibt. Diese können ein- und ausgeblendet werden.

Icon	Beschreibung
Symbol verschieben	Über den Cursor lässt sich der Text verschieben. Dazu klickt man in der Grafik auf die Stelle, an die der Text positioniert werden soll. Während der Ausführung ist der Objekteditor nicht sichtbar.
Symbol anhand von zwei Punkten rotieren	Ein Symbol oder Text lässt sich über zwei frei wählbare Punkte drehen. Während der Ausführung ist der Objekteditor nicht sichtbar.
Mit Gummiband rotieren	Über den Winkel lässt sich der Text drehen. Dazu zeichnet man einfach eine Linie in die Grafik. Der Text richtet sich dann nach der Linie aus. Um einen Text beispielsweise zu einer aufgemessenen Linie auszurichten, lassen sich vorhandene Punkte auch fangen. Während der Ausführung ist der Objekteditor nicht sichtbar.
Auf 0° rotieren	Richtet ein Symbol oder Text horizontal aus.
Um 90° drehen	Dreht das Symbol um 90°.
Symbol klappen	Über den Spiegel kann man Symbole umklappen, d.h. um 180° drehen.

Attributeingabe bzw. -anzeige

Je nach Kategorie sind hier verschiedene Informationen zu dem Objekt ersichtlich. Einige Informationen können auch direkt in dieser Maske bearbeitet werden. Für weitere Informationen schlagen Sie in den nächsten Kapiteln nach.

Schreibgeschützte Objekte

Objekte mit Schreibschutz können nicht verändert werden. Diese sind im Menütitel mit einem Schlosssymbol gekennzeichnet.

Hierbei handelt es sich um importierte Objekte, z.B. entstehen diese beim Anlegen von neuen Projekten aus KAVDI.

Kategorien

Der Objekteditor ist gegliedert in die Kategorien Objektinfo, Elementinfo, Bearbeiten, Dokumente und Sachdaten. Die Kategorien am linken Rand werden in den folgenden Unterkapiteln ausführlich erläutert.

Sind die entsprechenden Zusatzmodule lizenziert, schalten sich die Reiter Messung, Bemaßung und GNSS im Objekteditor frei.

Objektinfo

Menü Bearbeiten / Objekteditor / Objektinfo

Sie gelangen zur Objektinfo, indem Sie mit dem Objekteditor ein Objekt anklicken und in der linken Spalte <Objektinfo> anklicken.

Die Objektinfo enthält Basisinformationen über die Erfassung des Objekts. So kann man hier zum Beispiel einsehen, wann und von wem das Objekt erfasst wurde.

Attribut	Punkte
Session	Session, in der das Objekt gespeichert ist
SessionID
Objektklasse	Punktart, Linienart, Flächenart
Frox-ID	Frox-interne ID des Objektes
Interner Name	Interner Datenbankname der Geometrie. Dieser wird benötigt, wenn z.B. Umsetzungstabellen erstellt werden.
Type	Herkunft des Punktes (nur bei Auswahl eines Messpunktes)
Pointnumber	Punktnummer (nur bei Auswahl eines Messpunktes)
Herkunft	Entstehungsart des Punktes (nur bei Auswahl eines Messpunktes)
Lagestufe	Lagestufe des Punktes (nur bei Auswahl eines Messpunktes)
Höhenstufe	Höhenstufe des Punktes (nur bei Auswahl eines Messpunktes)
Erfasst am	Erfassungsdatum
Erfasst von	Name des Erfassers
Geändert am	Änderungsdatum
Geändert von	Name des Bearbeiters

Je nach Definition des Objektes können noch weiter Informationen enthalten sein:

PunktCode, VermarkungsCode, GenauigkeitsCode, Datenerhebung, Vermarkungshöhe/-tiefe, PunktStatus, Code, Bemerkung, Bürocode, Baufirma etc.

Elementinfo

Menü Bearbeiten / Objektedior / Elementinfo

Sie gelangen zur Elementinfo, indem Sie mit dem Objekteditor ein Objekt anklicken und in der linken Spalte <Elementinfo> anklicken.

Aus der Elementinfo geht hervor, um was es sich bei dem Punkt handelt (in diesem Beispiel ein Gasschieber). Der interne Name der Objektklasse wird z.B. in Umsetzungstabellen genutzt.

Punktobjekt / Textobjekt / Messpunkt

Bei Punktobjekten, Textobjekten und Messpunkten sind hier die Koordinate und die Höhe (wenn vorhanden) aufgeführt. Außerdem der Winkel, um den das Objekt gedreht wurde.

Linienobjekt / Konstruktionslinien und Flächen

Bei Linien wird die Länge und bei Flächen werden der Flächeninhalt und der Umfang angezeigt.

Die Längen- und Flächenangaben werden aus den Koordinaten ermittelt und ändern sich automatisch bei Änderungen der Linie bzw. Fläche.

Bearbeiten

Menü Bearbeiten / Objekteditor / Bearbeiten

Sie gelangen zur Bearbeitung, indem Sie mit dem Objekteditor ein Objekt bzw. einen Messpunkt anklicken und in der linken Spalte <Bearbeiten> anklicken.

Objektklasse ändern

Bei Punkten, Linien und Flächen kann unter <Objektklasse> die Punkt-, Linien- bzw. Flächenart geändert werden.

Bei Klick auf <Alle> stehen alle Objektklassen zur Verfügung, die in den Codelisten enthalten sind. Bei Klick auf <Nur geladene> stehen alle Objektklassen zur Verfügung, die bereits im Projekt verwendet wurden.

Nach Auswahl einer Objektklasse erhält das Objekt die ausgewählte Objektklasse und die Darstellung passt sich in der Grafik direkt an.

Bitte beachten:

Wenn unter <Bearbeiten> ein anderes Objekt mit anderen Attributwerten eingestellt wird, müssen diese auch sofort vergeben werden. Beispiel: Aus dem Zaun (Attribut Signaturrichtung) wird eine topographische Linie gemacht wird. Gehen Sie dafür auf den Reiter Sachdaten.

Wird ein Objekt mit gleichen Attributwerten eingestellt, werden die Einstellungen des geänderten Objekts automatisch übernommen. Wenn z.B. aus dem Zaun mit der Signaturrichtung links eine Hecke gemacht wird, erhält sie automatisch auch die Signaturrichtung links.

Geometrie öffnen/schließen

Bei Klick auf diesen Button wird die zuletzt erzeugte Linie des geschlossenen Linienzugs gelöscht. Der Button wechselt nun in die Funktion <Geometrieanfang mit -ende verbinden>.

Bei offenen Linienzügen kann man über <Geometrieanfang mit -ende verbinden> eine Verbindungslinie schließen. Der Button wechselt dann in die Funktion <Geometrie öffnen>.

Bei Texten können hier die Objektklasse und der Text geändert werden.

Die Änderungen werden direkt im Grafifenster angezeigt.

Auswahl eines Messpunktes

Die Werte für Rechtswert, Hochwert und Höhe werden angezeigt. Sie können an dieser Stelle nicht bearbeitet, aber kopiert werden. Zur Bearbeitung der Werte steht die Koordinateneingabe im Menü Punkte zur Verfügung.

Segmente

Bei Linien- und Flächenobjekten werden in der Kategorie Segmente die Teilstücke der Linien mit der entsprechenden Länge angezeigt.

Über die Funktion "Richtung der Linie umdrehen" kann die Erfassungsrichtung der Linie umgedreht werden. Auch die Segmente werden dann umgekehrt gelistet.

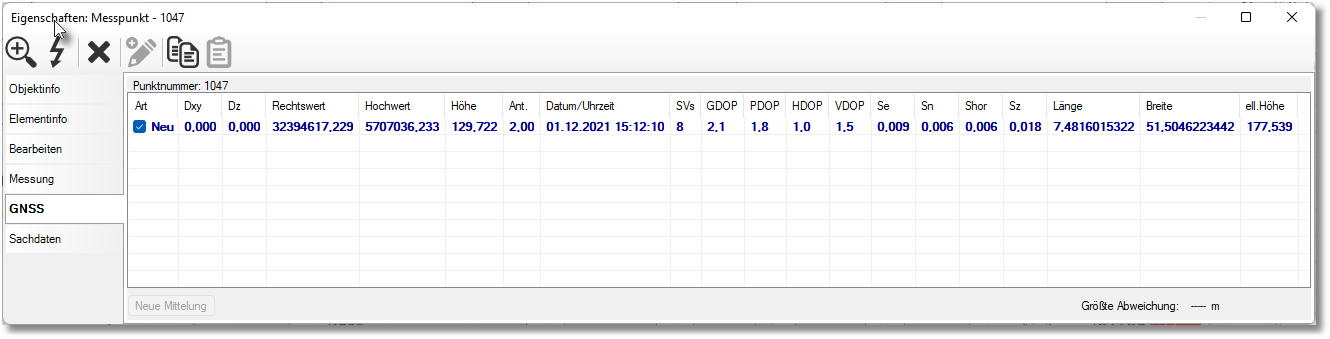

GNSS

Mit dem Modul M-FX GNSS Steuerung frox erweitert sich der Objekteditor um den Reiter <GNSS>.

Zu jeder Messung sind die gemessenen Koordinaten und zusätzliche Metadaten zur Einsicht aufgelistet.

Zu jeder Messung sind die gemessenen Koordinaten und zusätzliche Metadaten zur Einsicht aufgelistet.

Diese Daten sind im Einzelnen:

Art - Dxy - Dz - Rechtswert - Hochwert - Höhe - Antennenhöhe - Datum/Uhrzeit - Anzahl der zur Messung verwendeten Satelliten (SVs) - GDOP, PDOP, HDOP, VDOP - Se, Sn, Shor, Sz (innere Genauigkeiten) - Länge - Breite - ellipsoidische Höhe.

Beschreibung der Spalten

Rechtswert, Hochwert, Höhe	Koordinaten und Höhe des Punktes
Stab	Antennenhöhe
Datum/Uhrzeit	Datum und Uhrzeit der Erfassung
Sats	Anzahl der Satelliten
GDOP, PDOP, HDOP, VDOP	GDOP (Faktor für die gesamte Geometrie, kombinierter Effekt aus 3 D-Position und Zeit. Je kleiner der GDOP, desto besser die Gesamtgenauigkeit. GDOP Werte kleiner 6 werden als gut angesehen.
S-Re.
S-Ho.
S-Lage	Standardabweichung Lage
S-Höhe	Standardabweichung Höhe
Q3D
Neigung	Ja/Nein Schrägmessung
Winkel	Winkel der Schrägmessung

Dokument

Menü Bearbeiten / Objekteditor / Dokument

Bei dem Objekt Baum und bei den frox User Objekten ist ein zusätzlicher Reiter Dokument im Objekteditor enthalten. Es kann ein Dokument hochgeladen und bearbeitet werden.

Icon	Beschreibung
Dokument zuordnen	Eine weiteres Dokument wird hiermit dem Objekt zugeordnet.
Dokument entfernen	Das ausgewählte Dokument wird entfernt. Die Datei auf dem Datenträger bleibt erhalten.
Dokument öffnen	Das ausgewählte Dokument wird mit dem in Windows festgelegten Standardprogramm geöffnet.

Dokumente werden nicht im Projekt gespeichert, sondern verbleiben an ihrem Speicherplatz.

Bitte beachten:

Beim Öffnen des Projekts auf anderen Rechnern, müssen die angehängten Dokumente vorher mit kopiert werden.

Messung

Menü Bearbeitung / Objekteditor / Messung

Sie gelangen zu diesem Reiter, indem Sie mit dem Objekteditor ein Objekt anklicken und in der linken Spalte <Messung> anklicken.

Linien und Flächen

Bei Linien und Flächen sind hier die Eckpunkte aufgelistet, aus denen die Linie besteht bzw. die die Fläche begrenzen. Die Punkte sind dabei nicht in der Reihenfolge, wie sie gemessen oder angeklickt wurden, sondern aufsteigend aufgelistet.

Punkte

Gemessene Punkte werden hier aufgelistet.

Sachdaten

Siehe dazu das Kapitel Sachdaten / Attribute erfassen.
