Freie Stationierung (Freie Standpunktwahl)

Menü Tachymeter / Instrumentpanel

Modul M-FX Tachymeter Steuerung

Instrumentpanel - Dialog Messprogramm - Freie Stationierung

Ausgangssituation

Der Tachymeter steht auf einem unbekannten Punkt. Es werden mindestens zwei Anschlusspunkte mit Strecke und Winkel benötigt.

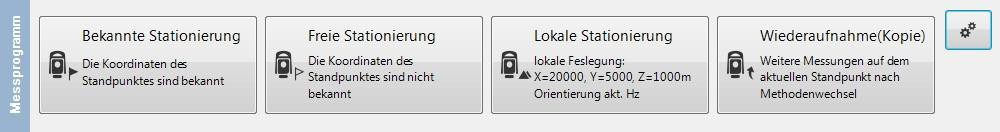

Dialog Messprogramm

Nach der Auswahl des Stationierungsverfahrens "Freie Stationierung" wird automatisch zum nächsten Dialog „Stationierung - Standpunkt“ gescrollt.

Dialog Stationierung - Standpunkt

Bei der freien Stationierung steht ihr Tachymeter auf einem unbekennten Punkt. Geben Sie im Feld PNr eine Punktnummer ein, die noch nicht im Projekt vorhanden ist. Geben Sie die Punktnummer eines bekannten Punktes ein, so erscheint unter der Punktnummer ein roter Strich. Die Eingabe wurde also nicht angenommen.

Weiterhin müssen Sie die Entscheidung treffen, ob der Standpunkt 2D oder 3D sein soll. Bei 3D müssen Sie zusätzlich eine Instrumentenhöhe eingeben oder aus der Liste auswählen. Bei der Auswahl 2D ist die Auswahl der Instrumentenhöhe deaktiviert.

Fehlende Eingaben werden mit einer roten Linie unterhalb der Eingabefenster angezeigt.

Erst, wenn alle notwendigen Eingaben getätigt wurden, kommt man im Workflow weiter. Die Pfeiltaste am rechten Rand des Instrumentpanel wird orange und blinkt. Das Weiterscrollen obliegt dem Anwender durch Klick auf die entsprechenden Pfeile auf der rechten Seite des Instrumentpanel:

Steuerelement	Beschreibung
Zurück	Über den Zurück-Button am rechten Rand gelangen Sie wieder zur Auswahl des Messprogamms zurück.
Vor	Über den Vor-Button am rechten Rand gelangen Sie in das Programm Messungstyp zur Bestimmung der Anschlusspunkte. Falls notwendige Angaben fehlen, bleiben die entsprechenden Pfeile deaktiviert, bis diese Eingaben gemacht wurden.

Dialog Messungstyp

Wenn Sie über die orange blinkende Pfeiltaste weitergegangen sind, kommen Sie zum Dialog Messungstyp des Instrumentpanel. Hier werden Sie durch den Hinweis "Anschluss fehlt" darauf aufmerksam gemacht, dass noch kein Anschlusspunkt erfasst ist.

Klicken Sie als nächstes auf den Button „Anschluss messen".

Zum weiteren Ablauf der Stationierung lesen Sie bitte im Kapitel Bekannte Stationierung oder im Kapitel Anschluss messen nach.

Fernziele als Anschlusspunkte

Wenn in den Programmeinstellungen im Menü Extras / Programmeinstellungen / Tachymeter unter Stationierung bei Verfahren freie Stationierung die Einzelpunktausgleichung gewählt wird, dann kann eine freie Stationierung mit einem Anschlusspunkt mit HZ, VZ und SD und mehreren Fernzielen durchgeführt werden.

Nur dann fließen die Fernziele als Anschlusspunkte in die Berechnung mit ein.
