Lokale Stationierung

Menü Tachymeter / Instrumentpanel

Modul M-FX Tachymeter Steuerung

Instrumentpanel - Dialog Messprogramm - Lokale Stationierung

Ausgangssituation

Es liegen keine Lage- und Höheninformationen vor.

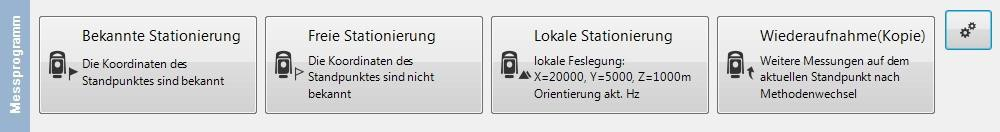

Diaolog Messprogramm

Nach der Auswahl des Stationierungsverfahrens "Lokale Stationierung" wird automatisch zum nächsten Dialog „Stationierung - Standpunkt“ gescrollt. In diesem Dialog legen Sie alle notwendigen Bestimmungsstücke für den Standpunkt fest.

Dialog Stationierung - Standpunkt

Die lokale Stationierung ist nur in Projekten mit lokalem Lagekoordinatensystem möglich. Sie findet Anwendung in neuen Projekten, die vor Ort angelegt werden, und bei denen dem Anwender keinerlei Lage- und Höheninformationen vorliegen.

Vorteil ist, dass man lediglich den Tachymeter an geeigneter Stelle aufbauen muss und direkt ohne jegliche Orientierung anfangen kann Neupunkte zu messen.

Bei der lokalen Stationierung werden zunächst die Informationen zum Standpunkt abgefragt:

Steuerelement	Beschreibung
PNr	Die Punktnummer wird über Tastatur eingegeben.
Instrumentenhöhe	Angabe der Instrumentenhöhe in Meter. Die Eingabe ist nur möglich, wenn die Option 3D gewählt wird.
2D (ohne Höhenbestimmung) 3D (mit Höhenbestimmung)	Auswahl, ob die Messung mit oder ohne Höhenbestimmung durchgeführt werden soll.
Rechts Hoch Höhe	Koordinate am Standpunkt des lokalen Koordinatensystems in Meter. Voreingestellt sind die Werte 20000, 5000 und 1000. Diese können bei Bedarf geändert werden. Bitte beachten: Der Wert Null ist möglich, die Felder dürfen aber nicht leer sein. Wenn zum Beispiel das Feld Höhe leer bleibt, dann haben die Neupunkte keine Höhe. Wird im Feld Höhe Null eingetragen, so kann es zu negativen Werten bei der Höhe kommen.
Zurück	Über den Zurück-Button am rechten Rand gelangen Sie wieder zur Auswahl des Messprogamms zurück.
Vor	Über den Vor-Button am rechten Rand gelangen Sie hier direkt in das Programm Messungstyp. Dort ist sofort alles freigeschaltet, und Sie können mit der Messung beginnen

Das Weiterscrollen im Workflow funktioniert wie beim bekannten Standpunkt durch Klick auf eine der Pfeiltasten.

Bei der lokalen Stationierung wird kein AP benötigt, hier bestimmt die erste Neupunktmessung Gitter Nord und es kann direkt im Koordinatensystem gemessen werden.

Bitte beachten

Um später die Instrumentenhöhe oder andere Werte der Station zu ändern, müssen Sie in diesen Dialog zurückblättern.

Zum weiteren Ablauf der Stationierung lesen Sie bitte im Kapitel Bekannte Stationierung oder im Kapitel Anschluss messen nach.
