Anschluss messen

Menü Tachymeter / Instrumentpanel

Modul M-FX Tachymeter Steuerung

Instrumentpanel - Dialog Messungstyp - Anschluss messen

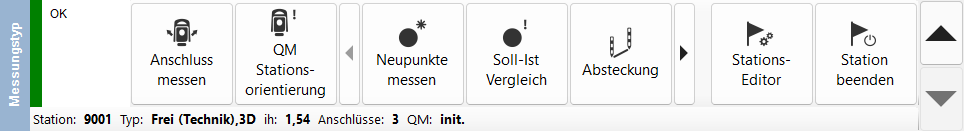

Im Dialog Messungstyp klicken Sie den Button "Anschluss messen".

Dialog Anschluss - Anschlusspkt

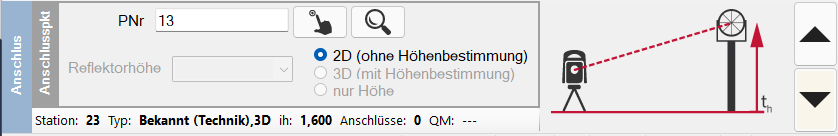

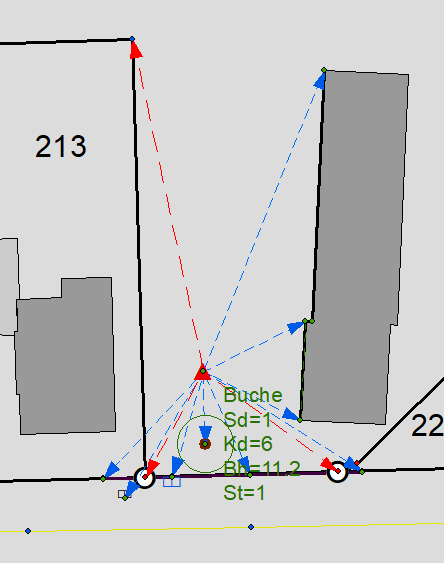

Es öffnet sich der Dialog Anschluss - Anschlusspkt. Im Dialog Anschlusspkt wählen Sie den Anschlusspunkt aus der Grafik aus oder geben die Punktnummer ein. Handelt es sich um einen Messpunkt mit einer Höhe / 3D Koordinate dann können Sie zusätzlich die Reflektorhöhe angeben und auswählen ob der Anschluss als 2D, 3D oder 1D (nur Höhe) in die Stationierung einfließen soll.

Nachdem alle Eingaben getroffen sind, klicken Sie auf die orange blinkende Pfeiltaste (rechte Seite im Instrumentenpanel).

Dialog Anschluss - Messung

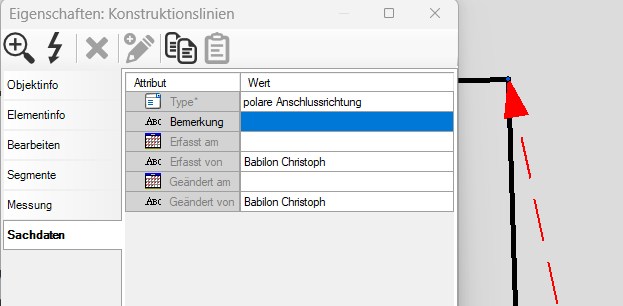

Als nächstes kommen Sie in den Dialog Anschluss - Messung. Hier werden die Gerätesteuerung des jeweiligen Instruments (Screen Leica Tachymeter), die in der KIVID Feld Vorlage definierte Prismenauswahl und die Messfunktionen angezeigt.

Über die Wechselschaltfläche zwischen den beiden Pfeilen am rechten Rand kann der Dialog Messung auf den Messpunkt reduziert werden bzw. um die Einstellungen erweitert werden.

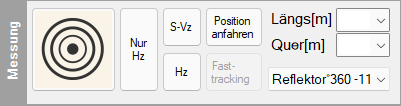

Der große Messbutton links löst die Messung aus. Bitte beachten Sie, dass Sie das Auslösen einer Messung auch auf Funktionstasten legen können, wenn Ihr Tablett über solche verfügt (z.B. A1, A2 und A3 beim Panasonic FZ-G2). Eine Anleitung für die Tastenbelegung finden Sie in diesem Handbuch im Kapitel Tablet einrichten.

Nur Hz: Messung für z.B. ein koordiniertes Objekt.

S-Vz und Hz: Diese beiden Messungen warten aufeinander und können beliebig ausgelöst werden, erst wenn alle drei Messelemente vorhanden sind, wird die Messung übernommen (z.B. mit S-Vz neben den Baum und mit Hz davor). S-Vz wirkt auch wie eine „DIST“ Messung – es wird die Strecke in der Statuszeile angezeigt und durch die „DIST“ Messung kann auch ein Prisma gelockt werden (LOCK Haken).

Position anfahren: Zum Anfahren einer Koordinate

Fasttracking: Zur Vorschau der Prismenposition (Vorausgesetzt das Prisma ist im Lock Modus)

Längs- und Querexzentrum aus der Vorlage oder freie Eingabe der Werte. Unter Extras / Programmeinstellungen / Tachymeter / Sonstiges können Sie über den Parameter "Exzentrizitäten beibehalten nach Messung ja/nein" festlegen, ob Längs- und Querexzentrizitäten für die nächste Messung beibehalten werden sollen, oder ob die Felder nach erfolgter Messung automatisch wieder geleert werden. Der voreingestellte Wert ist hier "Nein".

Reflektorauswahl der definierten Reflektoren aus der Vorlage oder Reflektorlos
