Kodierte Punktformate

Menü Datei / Daten exportieren / Punktformate / Kodierte Punktformate

Definition des Exports

Als Basis für die Definition des Punktexports dient eine bestehende ASCII/TXT Datei. Die Definition der Datei erfolgt im FX Datenmodellierer. Eine Anleitung dazu finden Sie in der Hilfe des Datenmodellierers. Alternativ können Sie die Anpassung Ihres Punktexports bei uns als Dienstleistung beauftragen.

Durchführung des Exports

Die definierten Punktausgaben können direkt in FX oder über den One Push Export genutzt werden.

Zunächst kann ausgewählt werden, welche Sessions exportiert werden sollen. Diese Funktion steht zur Verfügung, wenn das Modul M-FX Power Kit I lizenziert ist.

Die Sessions können einzeln angeklickt werden oder über die Symbole am rechten Rand komplett ausgewählt werden.

Alle auswählen

Keine auswählen

Anschließend wird eine Umsetzungstabelle ausgewählt, das Dateiformat festgelegt, das Konfliktmanagement definiert und ein Dateiname vergeben.

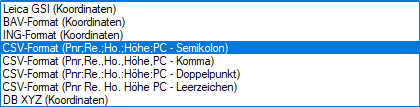

Dateiformate:

Konflikte:

Während des Exports wird ein Protokoll geschrieben, das gespeichert werden kann.

Umsetzungstabelle

Die Umsetzungstabelle für den kodierten Punktexport wird im Datenmodell definiert.

https://datenmodellierer.docs.frox-it.de/datenmodell/globale-einstellungen/umsetzungstabellen

Spezielle Punktexporte

Für die folgenden Exporte müssen bestimmte Umsetzungstabellen im Datenmodell vorhanden sein. Bitte sprechen Sie uns bei Interesse gerne an!

Export Abstände Soll – Ist Punktobjekt Vermessungspunkt

Von einem Vermessungspunkt werden Abstände zu einem Punktobjekt erfasst und mit Sollwerten verglichen.

Die Ausgabe enthält die Spalten Messpunkt, Sollwert, Istwert und Differenz (Abweichung zwischen Soll- und Istwert).

Lage- und Höhendifferenz von Linienstützpunkten

Es sollen Lage- und Höhendifferenzen der einzelnen Linienstützpunkte (Messpunkte) vom Startpunkt der Linie an über das gesamte Linienobjekt erkannt werden. Der Anfangs- und Endpunkt des Linienobjekts bilden dabei die Basisachse für die Berechnung.

Ausgegeben werden der Messpunkt, die Lagedifferenz, die Höhendifferenz und die Entfernung (Abstand des Messpunktes zum Startpunkt des Linienobjektes).

Spurbreite

Hierzu wird von jedem Stützpunkt eines Linienobjekts rechtwinklig zum gegenüberliegenden Linienobjekt geschaut und die Spurbreite mittels Lotfußpunkt berechnet.

Die Ausgabe enthält die Spalten Messpunkt und Spurbreite.
