Kanal (Kanalmessstab)

Menü Tachymeter / Instrumentpanel

Modul M-FX Tachymeter Steuerung und Modul M-FX TS Kanal

Instrumentpanel - Dialog Messungstyp - Kanal

Im Instrumentpanel lässt sich die Auswahl bei entsprechender Lizenzierung durch Klick auf das Dreieck rechts neben Absteckung erweitern.

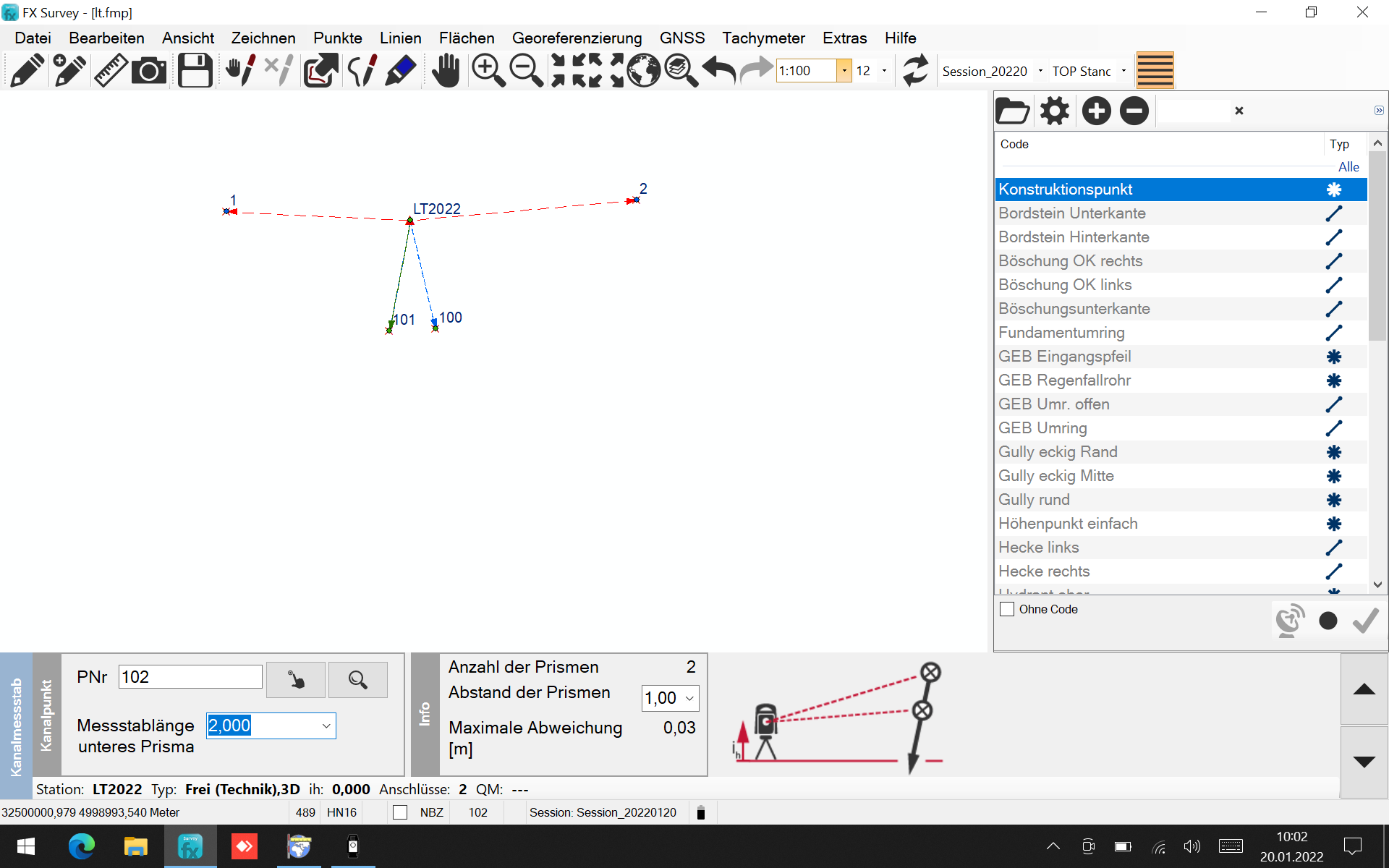

Mit dem Kanalmessstab lassen sich Punkte indirekt bestimmen, die nicht direkt zugänglich sind. Über das Instrumentpanel wird die Funktion Kanal aufgerufen.

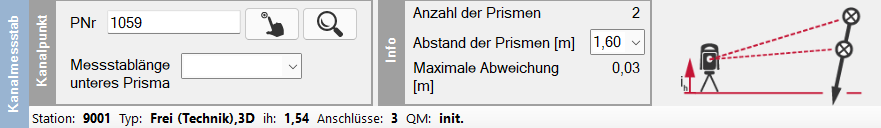

Bereich Kanalpunkt

Punktnummer

Im Feld PNr kann eine Punktnummer eingegeben werden. Alternativ nutzen Sie den Fingerbutton, um einen Punkt aus der Grafik auszuwählen.

Messstablänge unteres Prisma

Für die Messstablänge unteres Prisma wird auf die Vorlagendatei reflektorhoehen zugegriffen. Diese kann wie folgt durch ihre individuellen Stablängen ergänzt werden.

In folgendem Ordner finden Sie die Vorlagendateien.

C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\KIVIDFeld\vorlagen

Öffnen Sie die Datei reflektorhoehen mit einem Editor und tragen Sie ihre individuellen Stablängen ein. Speichern Sie die Datei ab und starten Sie FX Survey neu.

Beispieldatei reflektorhoehen:

Die zusätzlichen Stablängen werden Ihnen dann im Instrumentpanel Im Bereich Kanalpunkt zur Auswahl angezeigt.

Bereich Info

Bei der Anzahl der Prismen kann zwischen 2 und 3 gewählt werden. Der Abstand der Prismen kann festgelegt werden und für die maximale Abweichung kann ein Grenzwert festgelegt werden.

Die Einstellungen des Info-Bereichs (Anzahl der Prismen, Abstand der Prismen, Maximale Abweichung) können in den Programmeinstellungen geändert werden.

Für den Prismenabstand kann eine Auswahlliste (Prismenabstandsliste) hinterlegt werden, die dann im Infofenster angezeigt wird. Der Prismenabstand kann auch direkt im Infofenster eingegeben werden.

Klicken Sie zunächst in die Zeile Auswahlliste und dann auf den Pfeil am rechten Rand der Zeile. Es öffnet sich ein leeres Feld, in das die Prismenabstände eingetragen werden können. Speichern Sie mit <OK>.

Die eingetragenen Prismenabstände stehen anschließend im Bereich Info zur Auswahl bereit.

Bereich Grafik

Kanalmessstab mit unterem und oberem Prisma.

Durchführung der Messung

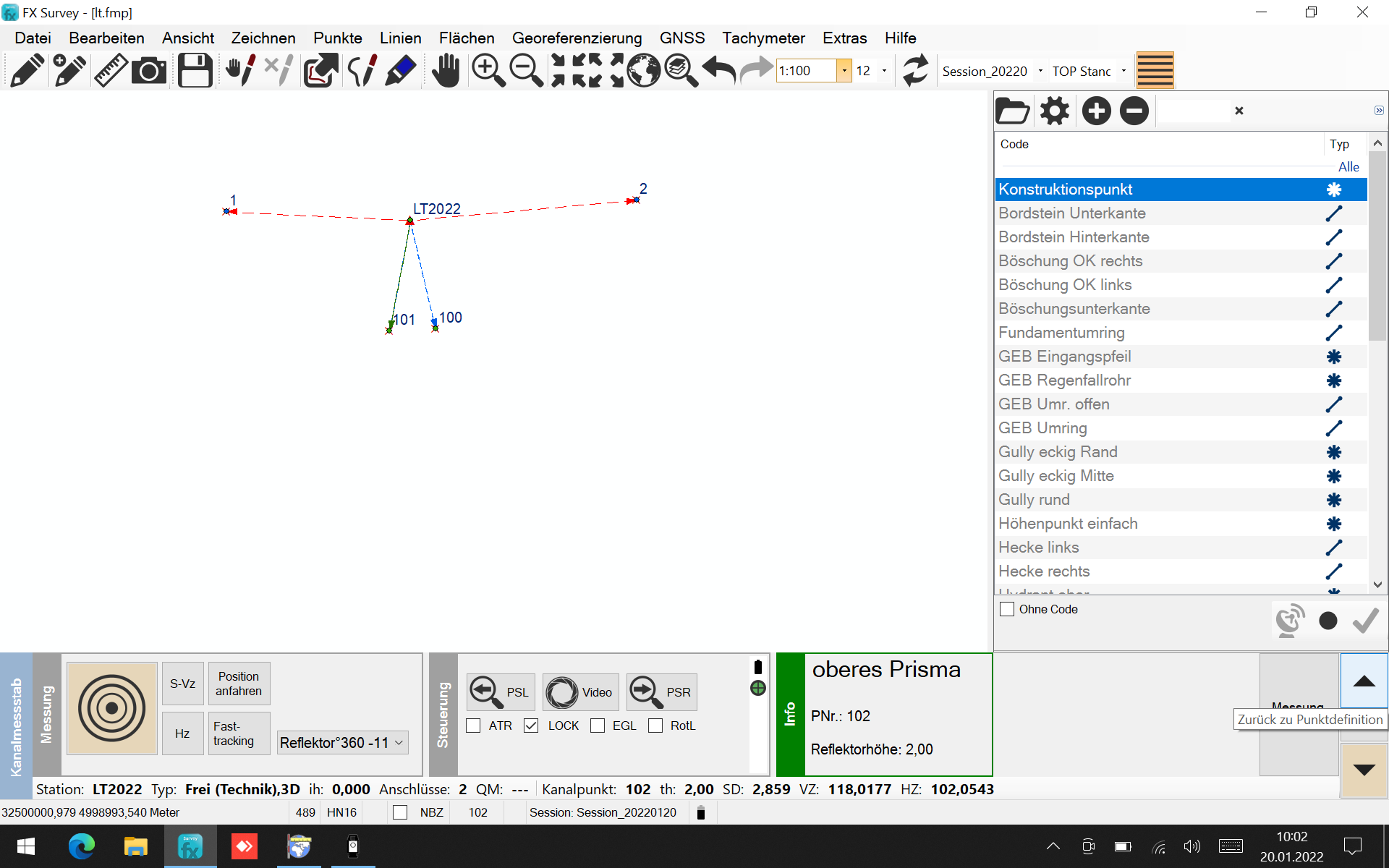

Nach der Auswahl des Punktes werden die einzelnen Prismen von oben nach unten gemessen:

Nachdem die Messung für das obere Prisma erfolgt ist, geht es automatisch zum untere Prisma weiter.

Wenn auch die Messung mit dem unteren Prisma erfolgt ist, wird eine Meldung angezeigt, wenn der Prismenabstand den vorgegebenen Wert überschreitet. Es kann dann entschieden werden, ob trotzdem gespeichert werden soll.
