Absteckung

Menü Tachymeter / Instrumentpanel

Modul M-FX Tachymeter Steuerung

Instrumentpanel - Dialog Messungstyp - Absteckung

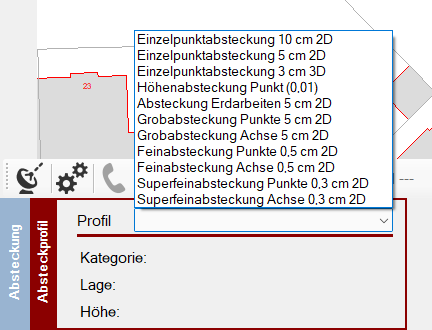

Mit FX Survey können Sie Punkte und gerade Achsen abstecken. Bevor die Absteckung durchgeführt werden kann, ist festzulegen, in welcher Art und Genauigkeit die Absteckung erfolgen soll. Hierzu ist ein sogenanntes Absteckungsprofil auszuwählen:

Zweck der Absteckungsprofile ist es, zielgerichtet für bestimmte Aufgaben mit einem Klick eine Einstellung zu laden, die Art, Genauigkeit und Workflow der Absteckung beinhaltet. Unerfahrene Mitarbeiter müssen im Prinzip nur wissen, mit welchem Absteckungsprofil sie eine zu erledigende Absteckung durchzuführen haben, das Programm führt dann automatisch durch den gesamten Vorgang der Absteckung und zeigt auch an, wenn die geforderte Genauigkeit erreicht ist.

Absteckungsprofile können im Menü Extras / Programmeinstellungen / Tachymeter definiert werden. Lesen Sie dazu auch das Kapiel Absteckprofile definieren.

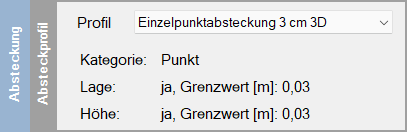

Nach Auswahl des Profils werden die Einstellungen des Profils angezeigt:

In diesem Beispiel sollen Punkte mit einer Lagegenauigkeit von 0,03 m abgesteckt werden. Nach der Lageabsteckung eines Punktes soll automatisch auch dessen Höhe in einem gesonderten Messvorgang abgesteckt werden, ebenfalls mit einer Genauigkeit von 0,03 m.

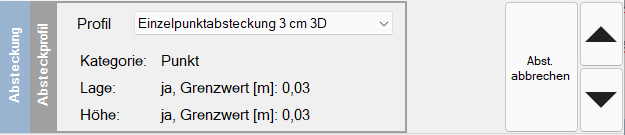

Mit dem Pfeil nach unten auf der rechten Seite des Panels gelangt man zum nächsten Schritt. Um die Absteckung bereits hier abzubrechen, klickt man den Pfeil nach oben oder die Schaltfläche "Abst. abbrechen". Beide Varianten führen wieder in das Panel Messungstyp zurück.

Absteckung

Bitte beachten:

Die Funktion HZ,VZ,SD aktuell darf bei Punkt -und Achsabsteckungen nicht aktiviert sein, da man ansonsten durch die permanente Lieferung von Werten nie in den grünen Bereich bei den Abweichungen kommt.

Nutzung des Fast-Tracking zur Anzeige.
