Stationseditor

Menü Tachymeter / Instrumentpanel

Modul M-FX Tachymeter Steuerung

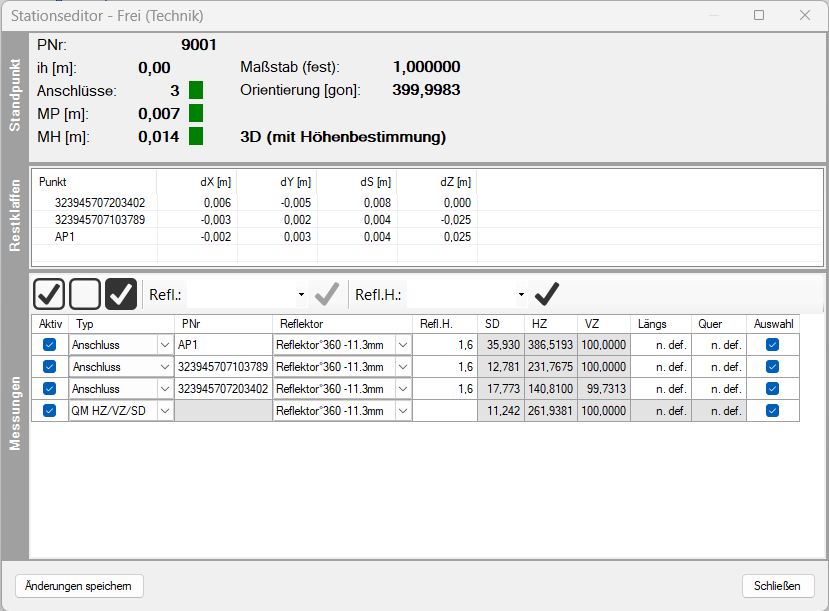

Instrumentpanel - Stations-Editor

Um Messungen zu einzelnen Punkten zu bearbeiten, steht der Stationseditor zur Verfügung.

Stationseditor öffnen

Beim Arbeiten in einer Station kann der Stationseditor im Instrumentpanel über den gleichnamigen Button aufgerufen werden.

Solange die Station aktiv ist, werden hier alle Messungen gesammelt und können nachbearbeitet werden. Sollte der Standpunkt mit einer Wiederaufnahme (Kopie) erneut aufgenommen werden, so findet man hier zunächst nur die Anschlusspunkte, anschließend werden die weiteren Messungen gesammelt. Um in der alten, zuvor abgeschlossenen Messung Veränderungen vorzunehmen, kann man im Menü Tachymeter auf Messdaten bearbeiten gehen und dort die entsprechende Station auswählen.

Bereich Standpunkt

Begriffe und Abkürzungen

Erläuterungen

PNr

Punktnummer

ih [m]

Instrumentenhöhe in Metern

Anschlüsse

Anzahl der Anschlüsse

MP [m]

Mittlerer Punktfehler Lage in Metern

MH [m]

Mittlerer Punktfehler Höhe in Metern

Maßstab (fest)

Orientierung [gon]

Bereich Restklaffen

Hier werden alle Anschlusspunkte mit Restklaffen aufgeführt.

Begriffe und Abkürzungen

Erläuterungen

Punkt

Punktnummer

dX [m]

Abweichung in der X-Koordinate

dY [m]

Abweichung in der Y-Koordinate

dS [m]

dZ [m]

Abweichung in der Z-Koordinate

Bereich Messungen

Messungen können im Stationseditor bequem bearbeitet werden. Wenn Sie nach der Bearbeitung auf den Button <Änderungen speichern> klicken, werden vorgenommene Änderungen sofort wirksam.

Begriffe und Abkürzungen

Erläuterungen

Aktiv

Bei gesetztem Häkchen ist die Messung aktiv

Typ

Der Typ kann aus einer Auswahlliste gewählt werden:

PNr

Punktnummer

Reflektor

Der Reflektor kann aus einer Auswahlliste gewählt werden, die in der Vorlage definiert ist.

Refl.H.

Reflektorhöhe

SD, HZ, VZ

Längs

Quer

Auswahl

Messungen bearbeiten

Im Stationseditor können folgende Veränderungen an den Messwerten vorgenommen werden:

Eine Messung aktivieren/deaktivieren (Spalte Aktiv)
Messungstyp ändern (Spalte Typ)
Nummer des Punktes / der Messung ändern (Spalte PNr). Ein Punkt kann mehrfach gemessen werden. Alle Einzelmessungen werden im Stationseditor aufgeführt. Wird in der Spalte PNr eine Änderungen vorgenommen, so bezieht sich dies bei Mehrfachmessungen auf die einzelne Messung. Der Punkt wird dann nicht umnummerriert. Um die Punktnummer eines Punktes, der mehrfach gemessen wurde, zu ändern nutzen Sie bitte das Menü Punkte / Punkt umnummerieren
Reflektoren ändern (Spalte Reflektor)
Reflektorhöhe ändern (Spalte Refl.H.)
Längs- und Querexzentrizitäten ändern (Spalten Längs und Quer)
Auswahl ja/nein (Spalte Auswahl)

Im Stationseditor kann sowohl ein Punkt als auch ein Komma als Dezimaltrennzeichen verwendet werden. Das ist im Außendienst sehr wichtig, weil die beide Zeichen unter Umständen schwer voneinander unterschieden werden können.
