Soll-Ist Vergleich

Menü Tachymeter / Instrumentpanel

Modul M-FX Tachymeter Steuerung

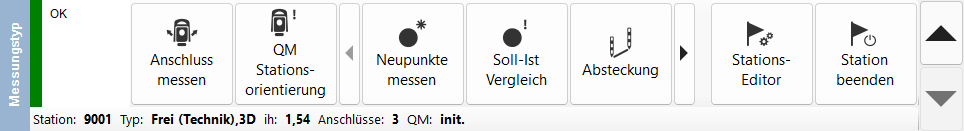

Instrumentpanel - Dialog Messungstyp - Soll-ist Vergleich

Wählen sie im Dialog Messungstyp den Button "Soll-Ist Vergleich".

Der Soll-Ist Vergleich dient dazu, die Lagekoordinaten eines vor Ort aufgefundenen Punktes mit den Koordinaten im Projekt zu vergleichen, um zum Beispiel die Identität nachzuweisen oder die Position zu überprüfen.

Sollpunkt

Bitte wählen Sie zunächst den zu vergleichenden Punkt in der Grafik aus. Dieser Punkt liefert die Sollkoordinaten.

Steuerung

Tachymeterspezifische Funktionen wie zum Beispiel Powersearch, Foto, Video.

Messung

Anschließend messen Sie den Punkt mit den bekannten Möglichkeiten an.

Differenz

Auf der rechten Seite werden Ihnen nun die Abweichungen zur Sollkoordinate angezeigt.

Bei einer 3D Stationierung wird auch die Höhe überprüft, falls der Punkt eine Höhe hat.

Es wird lediglich eine Kontrollmessung durchgeführt, Koordinatenänderungen erfolgen nicht! Falls Sie feststellen, dass die Abweichungen vor Ort zu groß sind, müssen Sie selbst entscheiden, ob Sie den Punkt als Neupunkt einführen möchten, indem Sie ihn ein weiteres Mal als solchen messen.

Die Kontrollmessung wird mit den festgestellten Abweichungen dX, dY und dZ im Messprotokoll aufgelistet.
