Basismessung-/Punkte

Menü Tachymeter / Instrumentpanel

Modul M-FX Tachymeter Steuerung und Modul M-FX TS Basismessung

Instrumentpanel - Dialog Messungstyp - Basismessung-/Punkte

Messung einer Basis und eines oder mehrerer Basispunkte. Anwendung z.B. Turmhöhenbestimmung.

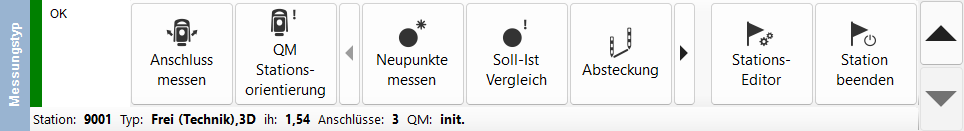

Im Instrumentpanel lässt sich die Auswahl bei entsprechender Lizenzierung durch Klick auf das Dreieck rechts neben Absteckung erweitern.

Klick auf Basismessung-/Punkte

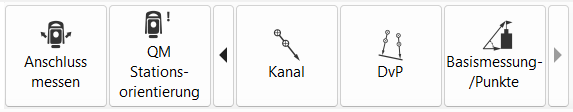

Falls bei den Messungstypen die Basismessung nicht angezeigt wird, dann klicken Sie bitte auf das Feld mit dem kleinen Pfeil direkt rechts neben den Messungstypen.

Es werden dann weitere Messungstypen angezeigt.

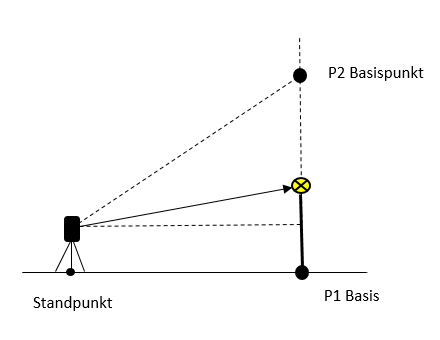

Messung der Basis

Zunächst wird der Bodenpunkt des Objektes angezielt und die Messung reflektorlos durchgeführt. Gemessen werden die Strecke und der Horizontal- und Vertikalwinkel (HZ und VZ).

Messung des Basispunktes

Turmspitze anzielen und auswählen, ob HZ und VZ oder nur HZ gemessen werden sollen. Diese Werte werden dann mit der ersten Messung kombiniert. Die Strecke bleibt aus der ersten Messung erhalten. Im Messprotokoll hat nur die Basis eine Reflektorhöhe. Da für den Basispunkt die Strecke aus der Basis erhalten bleibt, hat der Basispunkt keine Reflektorhöhe.

Automatisierung der Basismessung

Bei der Basismessung entstehen zwei Messpunkte (Basis: Turmboden und Basispunkt: Turmspitze).

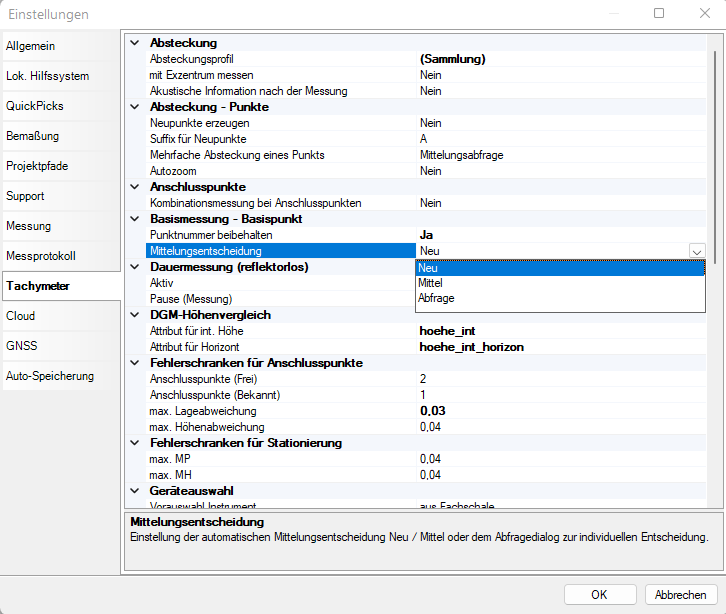

Im Menü Extras / Programmeinstellungen / Tachymeter gibt es die Programmeinstellung Basismessung-Basispunkt zur gleichzeitigen Korrektur von HZ oder HZ/VZ – Winkel. Wenn bei Punktnummer beibehalten "Ja" gewählt wird, dann ensteht bei der Basismessung nur ein Punkt, d.h. der Basispunkt überschreibt die Basis.

Hinweis: Wenn die Basis vom Basispunkt überschrieben wird, dann wird die Reflektorhöhe, die ggf. für die Basis eingegeben wurde, verworfen.

Mittelungsentscheidung

In der Zeile Mittellungsentscheidung kann gewählt werden, wie dieser Punkt ensteht (Neu, Mittel oder Abfrage).

Mittelungsentscheidung

Neu: Der Punkt an der Basis (Turmboden) wird nach Messung des Basispunktes (Turmspitze) zur Turmspitze verschoben.

Mittel: Der Punkt an der Basis (Turmboden) wird auf einen Punkt in der Mitte zwischen Turmboden und Turmspitze verschoben.

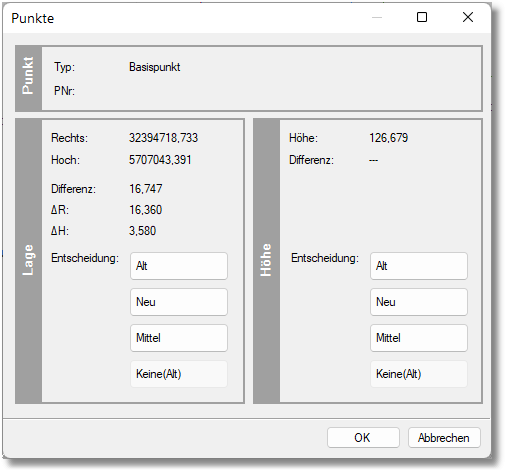

Abfrage: Nach Auswahl des Winkels öffnet sich ein Fenster mit der Abfrage.

Hier entscheiden Sie, wie die Messung auf die Koordinate wirken soll.

• Alt: Die Koordinate der alten Methode bleibt bestehen.

• Neu: Die Koordinate aus der aktuellen Messung wird eingeführt.

• Mittel: Koordinaten aus beiden Methoden werden gemittelt.

• Keine (Alt): für KIVID, KIVID A³ Anwender. Die Entscheidung wird verschoben, in der Grafik bleibt die alte Koordinate bestehen.

Die Entscheidungen können für Lage und Höhe getrennt getroffen werden. Wenn der Punkt keine Höhe hat, bleibt der rechte Teil des Fensters ausgegraut.
