GNSS Achsabsteckung

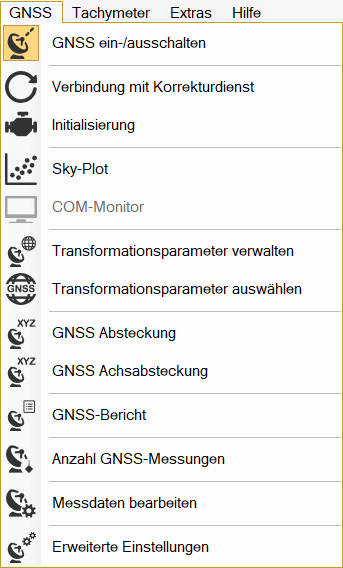

Menü GNSS / GNSS Absteckung

Modul M-FX GNSS Steuerung frox / M-FX GNSS Zeno

Absteckungsprofil

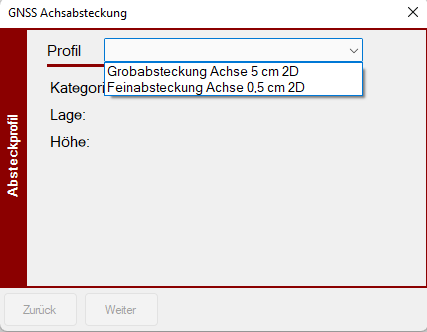

Zunächst wählen Sie ein Absteckprofil aus der Liste. Die Liste öffnen Sie über den kleinen Pfeil rechts.

Unter Extras / Programmeinstellungen / GNSS / Absteckung / Absteckprofil kann bei Klick auf den 3-Punkt-Button ... rechts neben Sammlung die Liste der Absteckprofile geöffnet und bearbeitet werden.

Wird ein Profil ausgewählt, werden die entsprechenden Werte angezeigt.

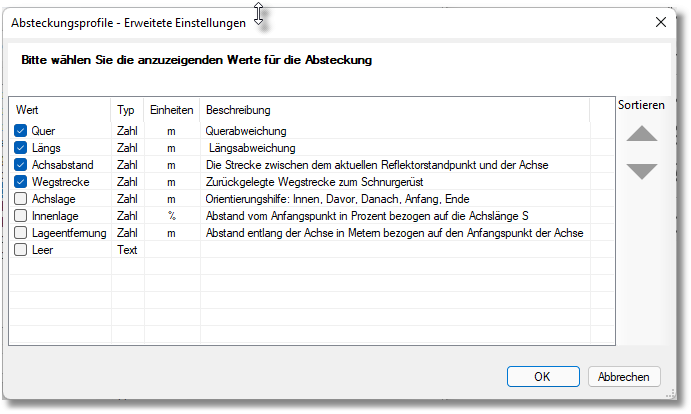

Bei Klick auf den Button <Erweitert...> können die anzuzeigenden Werte für die Absteckung ausgewählt werden.

Es können neue Profile hinzugefügt und bestehende entfernt werden. Bei Klick auf <Hinzufügen> kann ein neues Absteckprofil definiert werden.

Die Profile überwachen die Genauigkeit in Lage und Höhe über definierte Grenzwerte die eingehalten werden müssen.

Nach Auswahl des Profils in FX Survey, werden Kategorie, Lage und Höhe angezeigt.

Bei Klick auf <Weiter> öffnet sich das Fenster für die Absteckung.

Absteckung durchführen

Um eine Achse zu definieren, wählen Sie deren Anfangs- und Endpunkt über die Fingersymbole in der Grafik aus. Die Punktnummern werden in die Boxen übernommen. Falls Sie die Punkte in der Grafik nicht finden, so geben Sie die Punktnummern manuell in die Boxen ein. Sobald eine Punktnummer zu einem existierenden Punkt gefunden wird, verschwindet die rote Linie unterhalb der Punktnummer. Sie können die Lage der Punkte überprüfen, indem Sie auf die Lupe klicken, um zu den eingegebenen Punkten zu zoomen. Der Name der Achse wird standardmäßig aus den Punktnummern gebildet, kann aber auch frei gewählt werden.

Messpunkt/Linie in der Grafik auswählen

Grafik auf Messpunkt zentrieren

Richtung umdrehen

Wenn die Punkte eingegeben sind, verschwindet der rote Balken am linken Rand. Der Name der Achse setzte sich automatisch aus den ausgewählten Punkten zusammen, kann aber geändert werden.

Sobald beide Punkte eingegeben sind, wird die Achse in der Grafik visualisiert. Dies kann schon im Innendienst erfolgen, da die definierten Achsen im Projekt gespeichert werden und zur Auswahl stehen.

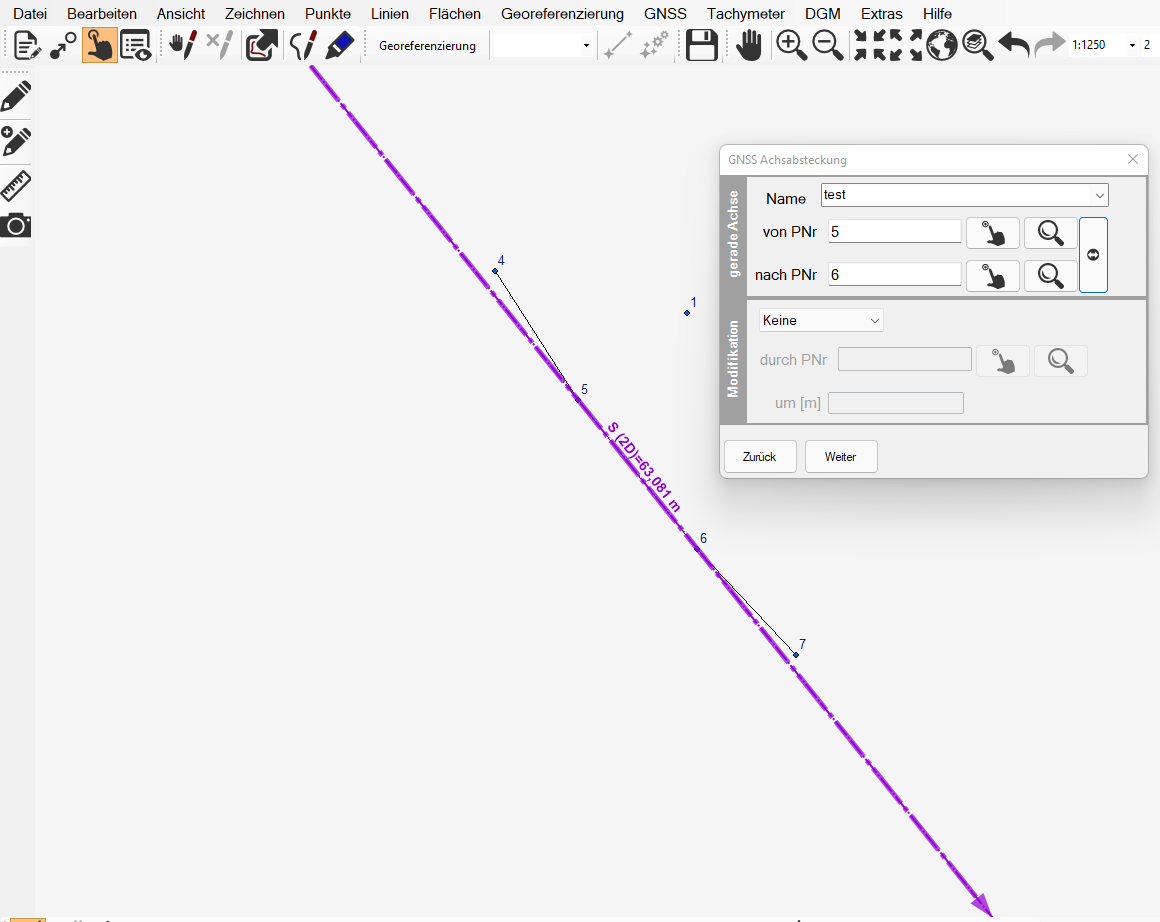

Im Beispiel wurde die Achse von 5 nach 6 definiert und zeigt auch in diese Richtung. Als weitere Information wird die horizontale Entfernung zwischen den definierenden Punkten angezeigt. Die Achse wird immer über den gesamten Bildschirm gezeichnet, sobald sie innerhalb des Bildschirms liegt.

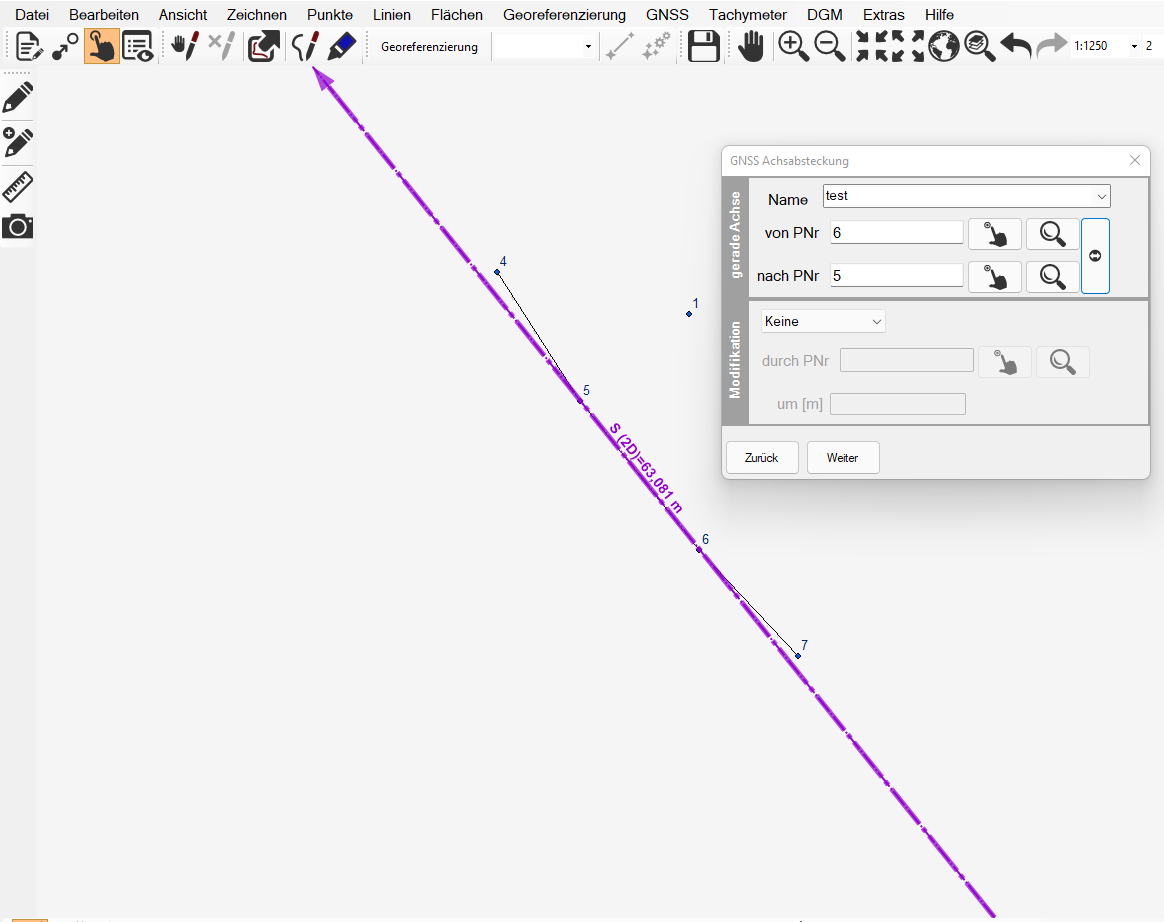

Mit dem Wechselbutton hinter den Lupenbuttons können Sie die Achse in der Definitionsrichtung umkehren. Ein Klick reicht dazu aus.

Achsen modifizieren

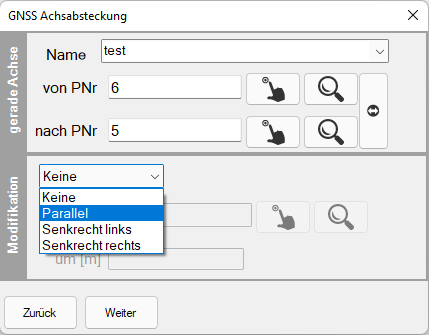

In der Box Modifikation haben Sie weitere Möglichkeiten, die Lage der Ausgangsachse zu verändern. Wählen Sie hierzu in der Box die entsprechende Modifikation aus:

Bitte beachten:

Bei dem Profil 3D Achse mit Höheninterpolation sind keine Modifikationen der Achse möglich. Beim Wechsel in den Messmodus wird dies geprüft und die entsprechende Meldung ausgegeben.

Nach erfolgter Auswahl werden die ausgegrauten Steuerfelder aktiviert, und Sie können die Achse parallel durch einen Punkt und/oder parallel um ein bestimmtes Maß verschieben.

Parallele Achse

Im Bereich Modifikation kann ein Punkt ausgewählt werden, durch den die parallele Achse verlaufen soll.

Der Abstand zur Originalachse wird zwischen den beiden Achsen angezeigt.

Die angezeigten 5,560 m können nun im Bereich Modifikation zum Beispiel auf 5,5 m angepasst werden.

Senkrechte Achse

Weiterhin ist es möglich, die abzusteckende Achse durch einen zu definierenden Punkt senkrecht zur Ausgangsachse zu legen, und zwar nach links und nach rechts gedreht. An der Pfeilspitze der Achse erkennen sie deren Richtung. Bei der Absteckung werden rechts in Richtung der Achse liegende Achsabstände positiv und links liegende Abstände negativ angegeben.

Beispiel für eine senkrechte Achse nach links:

Messung

Im dritten Schritt erfolgt dann die Messung. Die nicht fetten Werte sind die aktuellen Werte der GNSS Position zur Achse und die fetten Werte sind die gemessenen Werte, welche im Dialog gespeichert sind. Die Messung kann beliebig oft wiederholt werden. Mit klicken auf den „Speichern“ Button wird die Messung protokolliert und der gewählte Code in der Codeliste gesetzt. Über das Profil werden dabei die Grenzwerte überwacht. Eine Speicherung ist nur möglich wenn die Grenzwerte eingehalten sind (grüne Anzeige im Dialog).
