Transformationsparameter verwalten

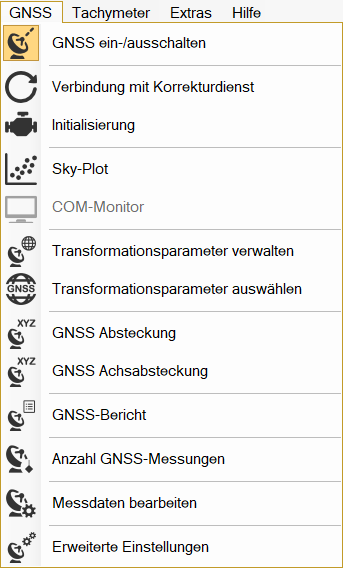

Menü GNSS / Transformationsparameter verwalten

Modul M-FX GNSS Steuerung frox

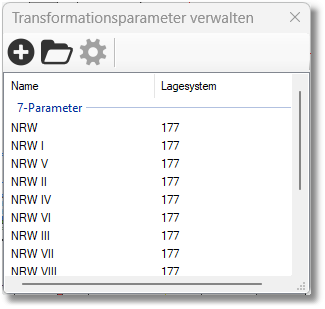

Es öffnet sich zunächst ein Fenster, in dem die vorliegenden Transformationsdatensätze gelistet sind.

Durch Doppelklick kann einer der Datensätze ausgewählt werden.

Werkzeugleiste Transformationsparameter verwalten

Die Werkzeugleiste Transformationsparameter enthält folgende Funktionen:

Icon	Beschreibung
Transformationsparameter anlegen	Über diesen Button geben Sie einen neuen Transformationsparametersatz per Hand ein.
Transformationsparameter aus Datei laden	Über diesen Button laden Sie einen Transformationsparametersatz anstatt ihn per Hand einzugeben.
Transformationsparameter bearbeiten	Über diesen Button bearbeiten Sie einen bereits bestehenden Transformationsparametersatz. Wählen Sie dazu den Transformationsparametersatz, den Sie bearbeiten möchten, an und klicken Sie auf diesen Button.

Transformationsparameter anlegen

Es öffnet sich das Fenster für die Eingabe der Werte.

Bei Klick auf OK wird folgende Meldung angezeigt.

Die neu erstellten Transformationen werden in folgendem Pfad abgelegt und können dort gelöscht werden.

C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\FX Survey\GnssTransformations

Die angelegte Transformation steht dann unter Transformation auswählen zur Verfügung.

Transformationsparameter aus Datei laden

Es öffnet sich der Fenster zur Auswahl der Datei.

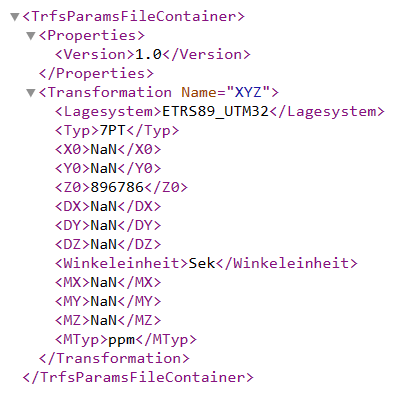

Beispieldatei:

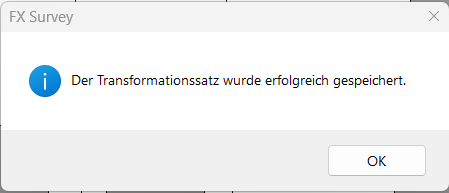

Nach Auswahl der Datei erfolgt folgende Meldung:

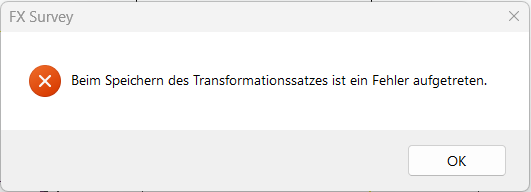

Wurde keine passende Datei ausgewählt, so erscheint diese Meldung.

Transformationsparameter bearbeiten

Wählen Sie zunächst die zu bearbeitende Transformation durch Klick aus der Liste aus (blau unterlegt) und klicken Sie anschließend auf das Zahnrad.

Es öffnet sich das Fenster, das Sie bereits vom Anlegen einer Transformation kennen.

Hinweis: Beim Einsatz des Module M FX-Zeno werden die oben beschriebenen Dialoge durch entsprechende Dialoge der Leica Software Zeno Connect ersetzt. In diesem Fall obliegt die gesamte Steuerung der Einstellungen dem Leica Zeno Connect.
