Sky-Plot

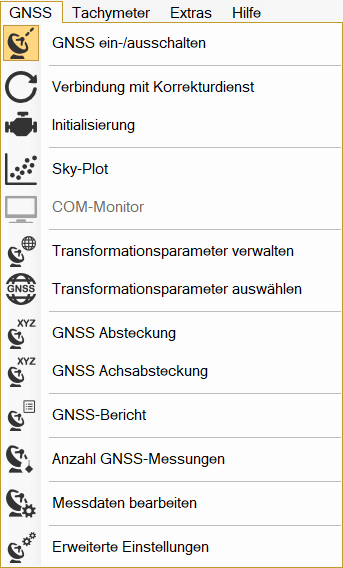

Menü GNSS / Skyplot

Modul M-FX GNSS Steuerung frox / M-FX GNSS Zeno

Es öffnet sich ein Fenster, in dem die Satellitenpositionen angezeigt werden. Je nachdem, ob die Antenne über GNSS Steuerung frox oder über Zeno Connect genutzt wird, unterscheidet sich der Skyplot optisch.

Der Anwender mit seinem GNSS Empfänger steht in der Mitte des Fadenkreuzes.

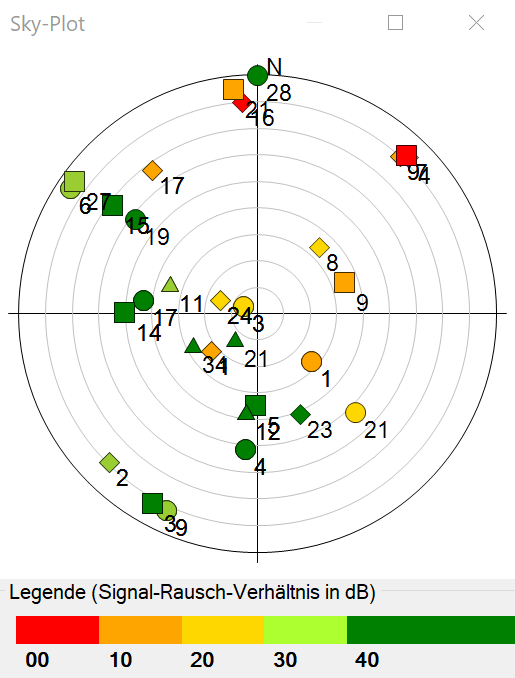

GNSS Steuerung frox

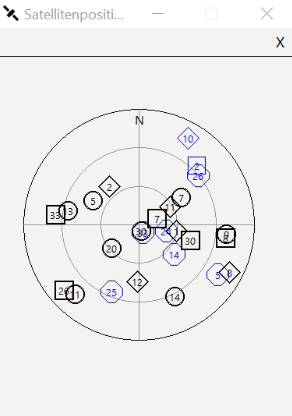

Zeno Connect

Formen

GPS = Kreis

GLONASS = Raute

Galileo = Rechteck

Beidou = Dreieck

Farben

Die unterschiedlichen Farben stehen für die Signalqualität. Über die Anzahl der gefundenen Satelliten (siehe GNSS Werkzeugleiste) kann dann nachvollzogen werden, welche Satelliten für die Messung heran gezogen werden. Standardmäßig werden die Satelliten, die sich zu nah am Horizont befinden, zwar hier abgebildet aber nicht berücksichtigt, da der Winkel, in dem das Signal gesendet wird, zu flach ist.

Elevationswinkel

Der Elevationswinkel gibt an, wie hoch ein Satellit über dem Horizont stehen muss, damit er für die Positionierung herangezogen wird. Je kleiner der Wert, desto mehr Satelliten werden in die Berechnung einbezogen. 15 ist hier ein gängiger Wert.

Der Elevationswinkel kann im Menü GNSS / Erweiterte Einstellungen angepasst werden.

Bei Empfängern der Firma Topcon wird der zulässige Elevationswinkel hier als zusätzlicher Kreis gestrichelt eingetragen. Alle Satelliten außerhalb dieses gestrichelten Kreises werden nicht berücksichtigt.
