Transformationsparameter auswählen

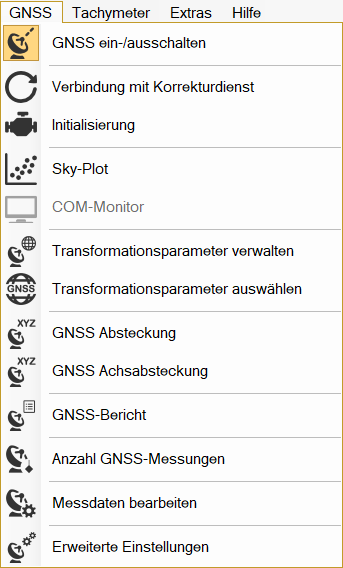

Menü GNSS / Transformationsparameter auswählen

Modul M-FX GNSS Steuerung frox

Bitte beachten: Beim Einsatz des Moduls M-FX GNSS Zeno werden die oben beschriebenen Dialoge durch entsprechende Dialoge der Leica Software Zeno Connect ersetzt. Bitte lesen Sie dazu im Kapitel Verbindung über Zeno Connect nach.

In jedem neuen Projekt wird bei der ersten Verbindung zur GNSS Antenne automatisch nach den Transformationsparametern für die Lage und Höhe gefragt. Diese gelten für alle GNSS Programme im Projekt und können auch nachträglich verändert werden. Dazu können Sie die Transformationsparameter über das Menü GNSS / Transformationsparameter auswählen anpassen.

Lage

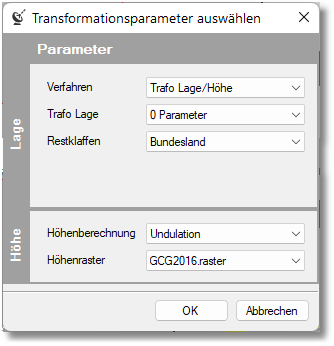

Einstellungen für Messungen in UTM

Wenn bei den Restklaffen die Option "Bundesland" gewählt wird, dann wird automatisch der passende Wert für das Bundesland genutzt.

Berlin
Brandenburg
Nordrhein-Westfalen
Thüringen
Rheinland-Pfalz
Sachsen-Anhalt
Hamburg
Hessen
Schleswig-Holstein
Baden-Württemberg
Sachsen
Bremen
Mecklenburg-Vorpommern
Niedersachsen

Es kann aber auch ein Wert aus der Liste ausgewählt werden.

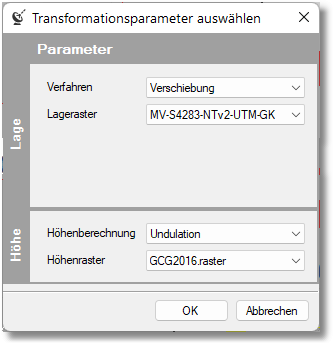

Einstellungen für Messungen in Gauß-Krüger

Für die Messung in Gauß-Krüger benötigen Sie ein Lageraster (NTv2-Gitter). Sie erhalten das Lageraster bei der jeweiligen Anlaufstelle der Bundesländer. Das Lageraster wird von uns in das passende Format umgewandelt. Anschließend wird es im folgenden Ordner abgelegt.

C:\Benutzer\Öffentlich\Öffentliche Dokumente\frox\KIVIDFeld\raster. Es steht dann im Feld Lageraster zur Auswahl.

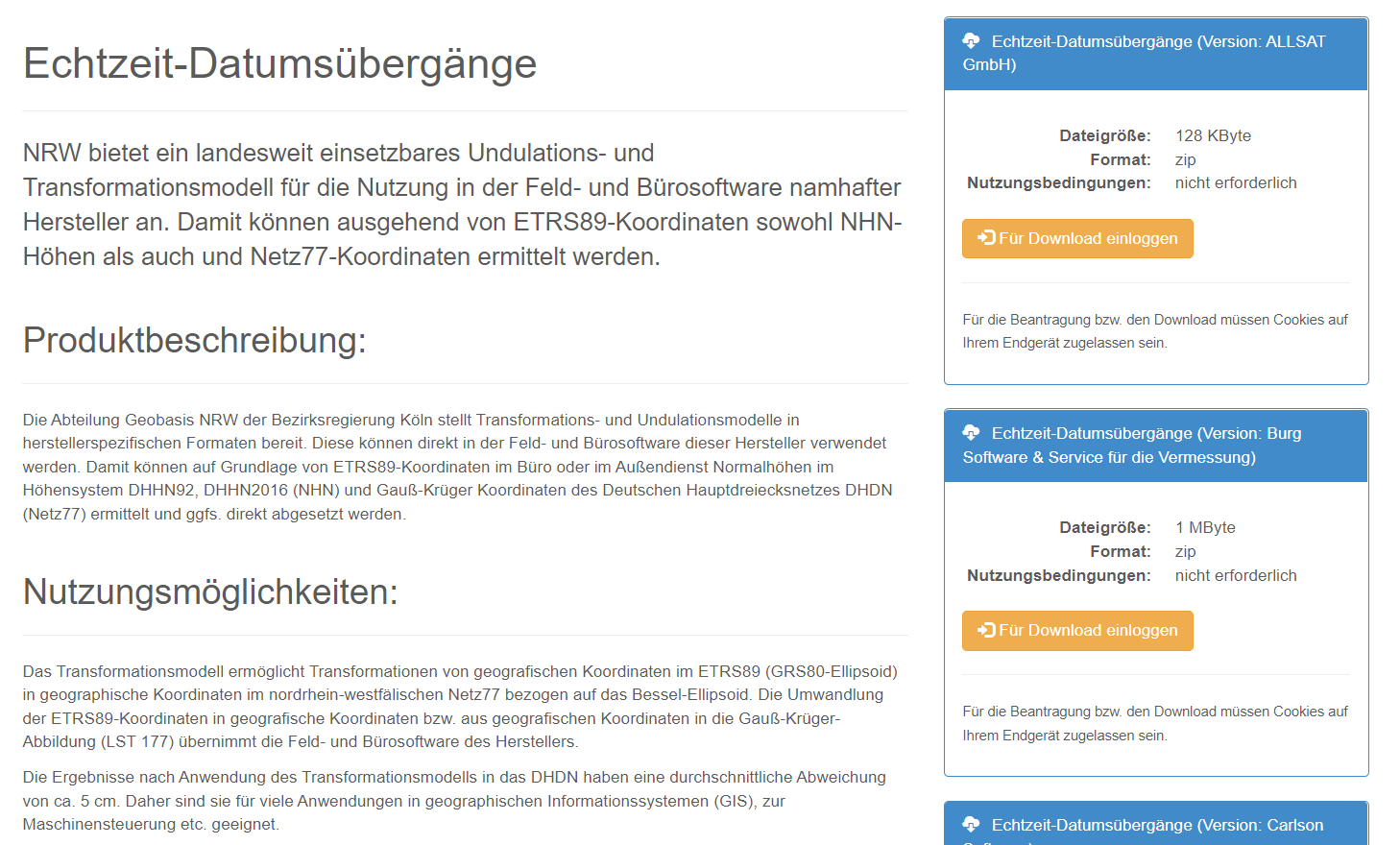

Beispiel für NRW

https://www.bezreg-koeln.nrw.de/brk_internet/geobasis/geodaetische_fachprogramme/transformation/echtzeit/index.htmlwww.bezreg-koeln.nrw.de

Für NRW kann das Lageraster direkt im Burg Format heruntergeladen werden.

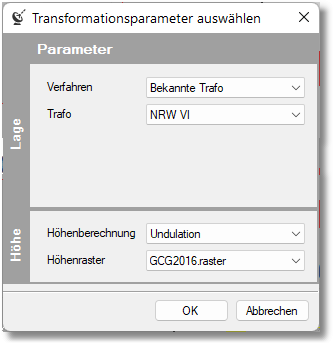

Messungen mit bekannter Transformation

Es muss eine Transformation hinterlegt werden. Lesen Sie dazu bitte im Kapitel Transformationsparameter verwalten nach.

Höhe

Die stabilsten Ergebnisse bei der Höhe werden durch ein Geoidmodell erreicht. Das Geoidmodell wird bei der Installation mit ausgeliefert und befindet sich bereits im entsprechenden Ordner. Wählen Sie im Feld Höhenberechnung Undulation aus und dann im darunterliegenden Feld das Geoidmodell.

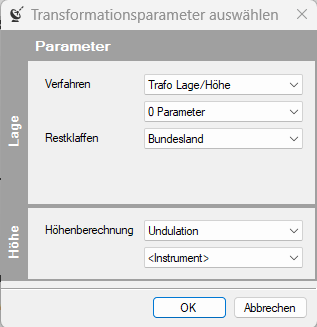

Wenn der Korrekturdatendienst Höhen liefert (zum Beispiel in Hessen), dann kann bei Undulation "Instrument" ausgewählt werden.

Bitte beachten Sie, dass sich in diesem Fall in der GS 18 eine SD Karte befinden muss und im Treiber ein Haken bei "Undulation auswerten" und bei "RCTM Auto-Koordinatensystem" gesetzt sein muss.

Transformation im Messprotokoll

Die genutzte Transformation wird im Messprotokoll und im Messprotokoll Pro ausgegeben.
