Kombinationsmessung

Menü Tachymeter / Instrumentpanel

Modul M-FX Tachymeter Steuerung

Programmeinstellungen

Für die Mittellung mehrfach bestimmter Punkte wählen Sie unter Extras / Programmeinstellungen / Tachymeter entweder bei Neupunkte "Kombinationsmessung bei Neupunkten" bzw. bei Anschlusspunkte "Kombinationsmessung bei Anschlusspunkten" die Option "Ja" aus. Auch den Suchradius (Lage und Höhe) und die Anzahl der Messungen legen Sie an dieser Stelle fest.

Kombinationsmessung durchführen

Am Messbutton erscheint oben links die Anzahl der Messungen. Es wird rückwärts gezählt, bis alle Messungen durchgeführt sind.

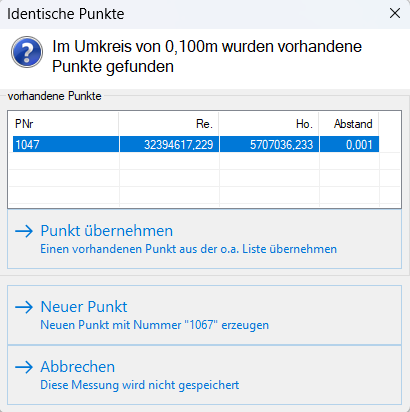

Wenn Sie einen Neupunkt oder Anschlusspunkt messen und innerhalb des in den Programmeinstellungen definierten Suchradius wird mindestens ein weiterer Punkt gefunden, erscheint folgender Dialog:

Legen Sie hier fest, ob Sie einen neuen Punkt erzeugen möchten oder einen der in der Liste angezeigten Punkte erneut angemessen haben, weil die vorherige Bestimmung z.B. nicht in Ordnung war.

Punkt übernehmen

Für die Übernahme eines Punkte gibt es mehrere Optionen.

Neuer Punkt

Es wird ein neuer Punkt mit der nächsten freien Punktnummer erzeugt.

Abbrechen

Sie haben die Möglichkeit auf "Abbrechen" zu klicken, wenn Sie z.B. zufällig zweimal hintereinander eine Messung ausgelöst haben. Dann wird diese Messung nicht gespeichert.

Punkt übernehmen

Wenn Sie einen Punkt aus der Liste durch Klick auswählen, dann wird die Option "Punkt übernehmen" aktiv.

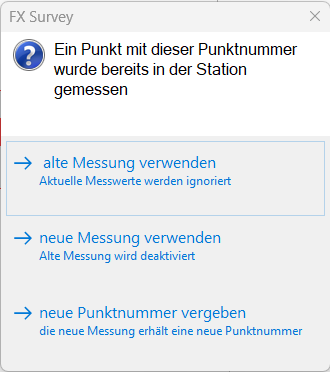

Bei Klick auf "Punkt übernehmen" erscheint folgender Dialog, falls ein Punkt mit dieser Punktnummer auf derselben Station bereits gemessen wurde.

alte Messung verwenden

Die neue Messung wird verworfen.

neue Messung verwenden

Die alte Messung wird im Stapel deaktiviert. Sie geht nicht verloren, wird aber nicht mehr verwendet. Es wird die neue Messung verwendet.

neue Punktnummer vergeben

Sie können hier entscheiden, dass der Punkt doch als neuer Punkt gespeichert wird. Es wird ein Fenster eingeblendet, in dem die Punktnummer geändert werden kann.

Kombinationsmessung im Stationeditor

Bei Kombinationsmessungen erweitert sich der Stationseditor um eine Spalte.

In dieser Splate finden Sie bei den oben genannten Messungen einen Pfeilbutton

Bei Klick auf den Pfeilbutton öffnet sich ein neues Fenster, in dem die Werte für SD, HZ und VZ für alle Messungen angegeben sind.
