Satzmessung

Menü Tachymeter / Instrumentpanel

Modul M-FX Tachymeter Steuerung

Programmeinstellungen

FX Survey unterstützt das satzweise Messen. Vielfach ist dies jedoch nicht gewünscht. Damit der Anwender in diesem Fall nicht von der Nachfrage gestört wird, ob er einen neuen Satz anlegen möchte, wurde in den Programmeinstellungen unter Tachymeter im Bereich Messung die Option Satzmessung ja/nein eingebaut.

Diese Option wirkt in folgenden Fällen:

Durchführung der Messung

Wenn ein Punkt zuvor mit einer anderen Methode bestimmt wurde, z.B. von einer anderen Station oder über eine Konstruktion, also ein Punkt mit gleicher Punktnummer im aktiven Polarprogramm bereits einmal gemessen wurde, erscheint folgender Dialog:

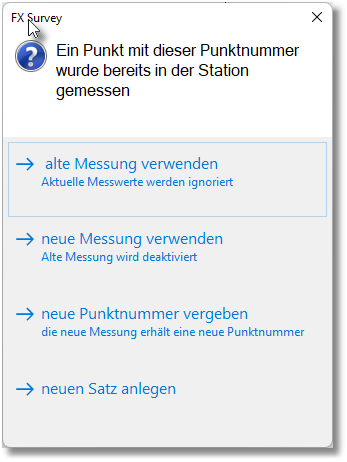

Satzmessung nicht aktiv:	Satzmessung aktiv:

Das Programm fragt nach, wie weiter verfahren werden soll. Ist die Satzmessung aktiv, so kann man an dieser Stelle den nächsten Satz beginnen. Ist sie nicht aktiv, so muss man sich entscheiden, ob die alte oder die neue Messung verwendet werden soll oder ob die neue Messung eine neue Punktnummer erhalten soll.

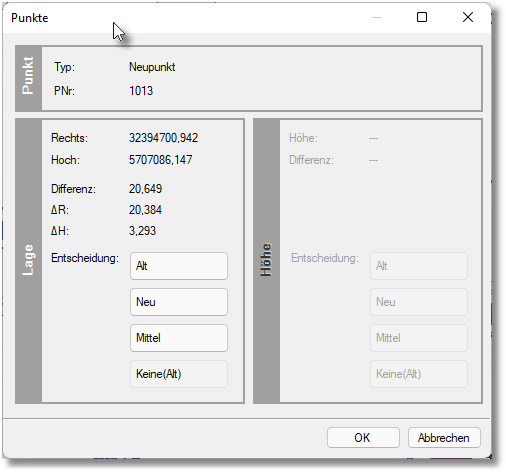

Hier entscheiden Sie, wie die Messung auf die Koordinate wirken soll.

• Alt: Die Koordinate der alten Methode bleibt bestehen.

• Neu: Die Koordinate aus der aktuellen Messung wird eingeführt.

• Mittel: Koordinaten aus beiden Methoden werden gemittelt.

• Keine (Alt): für KIVID, KIVID A³ Anwender. Die Entscheidung wird verschoben, in der Grafik bleibt die alte Koordinate bestehen.

Die Entscheidungen können für Lage und Höhe getrennt getroffen werden. Wenn der Punkt keine Höhe hat, bleibt der rechte Teil des Fensters ausgegraut.

Bei Verwendung einer neuen Punktnummer erscheint der folgende Dialog, in dem die nächste freie Punktnummer bereits vorgeschlagen wird.

Bitte beachten:

Wenn Sie einen neuen Satz beginnen und neue Punkte nur in diesem messen und nicht in dem zuvor gemessenen Satz, so erhalten diese Punkte keine Koordinaten! Wir raten dringend, die Satzmessung ganz konsequent vorzunehmen und erst alle Punkte im ersten Satz zu messen, dann mit dem zuletzt gemessenen Punkt den zweiten Satz zu beginnen und anschließend alle anderen rückwärts zu messen.

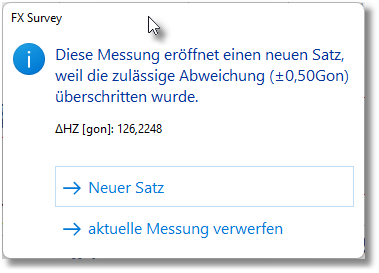

Eine QM-Messung weicht zu sehr von der Initialisierung ab

Der Grenzwert der Abweichung wird im Stapel über den Parameter maximale Richtungsschwankung geregelt. Standardmäßig steht dieser auf 0.5gon. Dieser Wert ist nicht über die Programmeinstellungen veränderbar. Wenn Sie ihn erhöhen oder verkleinern möchten, müssen Sie dies in der KIVID®-Feld-Vorlage tun. Anwender, die ihre FX Survey Projekte über kfs- oder kfp-Dateien aus KIVID A³ oder KIVID anlegen, müssen entsprechende Einstellungen in KIVID vornehmen, weil diese Dateien nicht über die KIVID®-Feld-Vorlage entstehen.

Die ermittelte Abweichung wird bei Überschreitung der maximalen Richtungsschwankung je nach Initialisierung der QM-Messung mit (dHz), (dHz,dVz) oder (dHz,dVz,dS) direkt im Dialog angezeigt. Wie der Anwender mit der Überschreitung umgeht, bleibt ihm selbst überlassen. Bei Unsicherheit, wann es zur Veränderung der Station gekommen ist, empfehlen wir im Extremfall die Messung auf der Station komplett zu wiederholen. Die QM-Messung kann beliebig oft wiederholt werden. Wir empfehlen auch dies als Methode, um die Stabilität der gemessenen Werte im Blick zu haben.

Satzmessung nicht aktiv	Satzmessung aktiv

Satzmessung

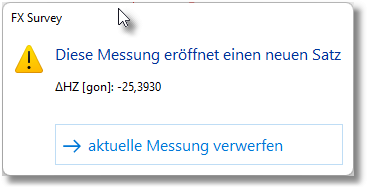

Wenn in den Programmeinstellungen unter Tachymeter bei der Satzmessung "Ja" eingestellt ist, gibt es die Möglichkeit, ab hier einen neuen Satz zu beginnen.

Wenn der Punkt zuvor mit einer anderen Methode bestimmt wurde, z.B. von einer anderen Station oder über eine Konstruktion, erscheint folgender Dialog:

Hier entscheiden Sie, wie die Messung auf die Koordinate wirken soll.

• Alt: Die Koordinate der alten Methode bleibt bestehen.

• Neu: Die Koordinate aus der aktuellen Messung wird eingeführt.

• Mittel: Koordinaten aus beiden Methoden werden gemittelt.

• Keine (Alt): für KIVID, KIVID A³ Anwender. Die Entscheidung wird verschoben, in der Grafik bleibt die alte Koordinate bestehen.

Die Entscheidungen können für Lage und Höhe getrennt getroffen werden. Wenn der Punkt keine Höhe hat, bleibt der rechte Teil des Fensters ausgegraut.

Automatische Stapelansätze

Wenn Sie auf "Punkt übernehmen" klicken und im Menü Extras / Programmeinstellungen unter Tachymeter folgende Einstellungen vorgenommen wurden,

Satzmessung = Nein

automatische Stapelansätze = Ja

dann wird bei Mittelung von Punkten aus einer Station automatisch einer neuer Stapelansatz angelegt.

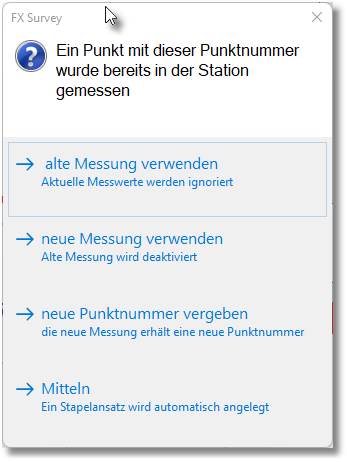

Es gibt dann zusätzlich die Option "Mitteln", wenn ein Punkt mit gleicher Punktnummer bereits in einer Station gemessen wurde.

Es wird automatisch ein neuer Stapelansatz angelegt.

Wenn der Punkt zuvor mit einer anderen Methode bestimmt wurde, z.B. von einer anderen Station oder über eine Konstruktion, erscheint auch hier ein zusätzlicher Dialog (siehe unter oben).

Satzmessung / Automatische Stapelansätze

Wenn Sie auf "Punkt übernehmen" klicken und in den Programmeinstellungen unter Tachymeter folgende Einstellungen vorgenommen wurden,

Satzmessung = Ja

automatische Stapelansätze = Ja

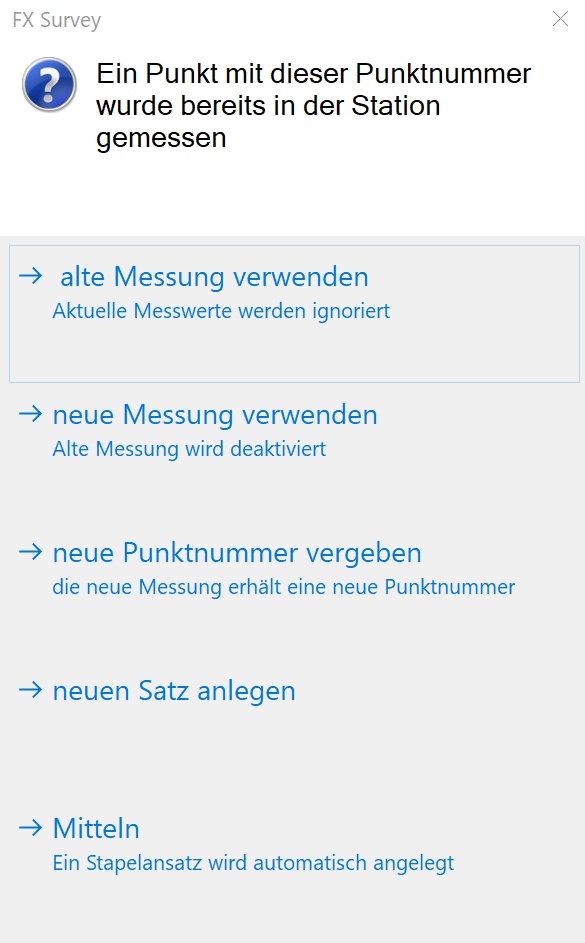

dann gibt es im nächsten Fenster die zusätzliche Option "Mitteln" und die zusätzliche Option "Neuen Satz anlegen".
