Definition von Achsen im Innendienst

Menü Extras / Achsen

Funktion im Menü Extras für die Definition von Achsen im Innendienst zur Absteckung mit dem Tachymeter oder GNSS Instrument. Die Definition der Achsen kann so bereits im Innendienst erfolgen. Die Achsen werden im Projekt gespeichert und können dann im Außendienst ausgewählt werden.

Vorbereitung der Achsen im Innendienst

Zunächst wird ein Projekt angelegt, mit dem der Außendienst dann später arbeitet.

Im Menü Extras steht der Menüpunkt "Achsen" für die Definition von Achsen im Innendienst zur Verfügung.

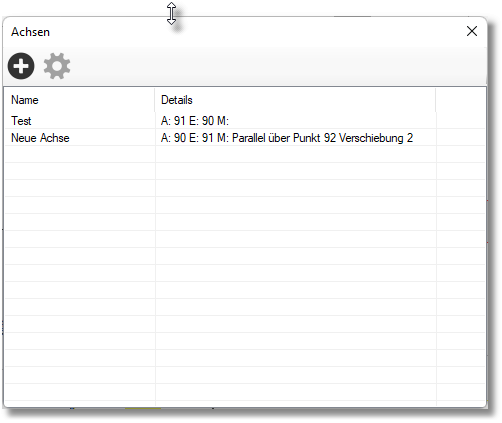

Im ersten Fenster klicken Sie für die Definition einer Achse auf das Plus und für die Bearbeitung einer Achse auf das Zahnrad . Das Zahnrad wird aktiviert, wenn eine Achse aus der Liste ausgewählt wird.

Es öffnet sich das Fenster für die Definition der Achse. Hier können die Punktnummern für den Anfangs- und den Endpunkt der Achse eingegeben werden bzw. nach Klick auf den Button mit der Hand aus der Grafik ausgewählt werden.

Die Achse kann weiter modifiziert werden.

Die definierte Achse wird in die Liste übernommen und steht dann im Außendienst zur Verfügung.

Weitere Informationen zur Definition von Achsen finden Sie im Kapitel Durchführung einer Achsabsteckung.

Anwendung im Außendienst

Im Außendienst wird das vom Innendienst vorbereitete Projekt geöffnet.

Für die Achsabsteckung stehen die vordefinierten Achsen nun im Außendienst zur Verfügung.

Achsabsteckung mit Tachymeter:

Achsabsteckung mit GNSS:
