Durchführung einer Achsabsteckung

Menü Tachymeter / Instrumentpanel

Modul M-FX Tachymeter Steuerung

Instrumentpanel - Absteckung

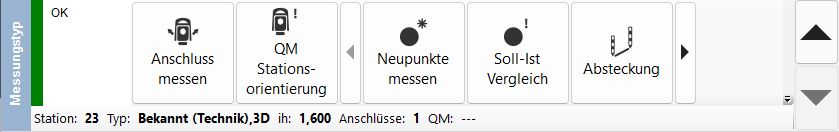

Wählen Sie im Dialog Messungstyp den Button "Absteckung".

Absteckungsprofil auswählen

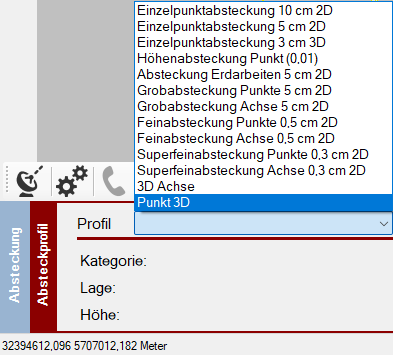

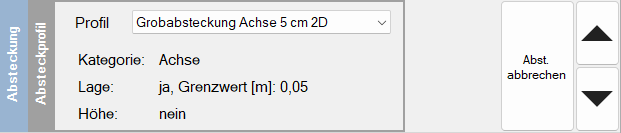

Wählen Sie im Dialog Absteckung - Absteckprofil ein Profil für die Absteckung von Achsen aus.

Nach der Auswahl des Absteckungsprofils klicken Sie auf den Pfeil rechts unten.

Es öffnet sich der Dialog Absteckung - gerade Achse.

Definition einer Achse

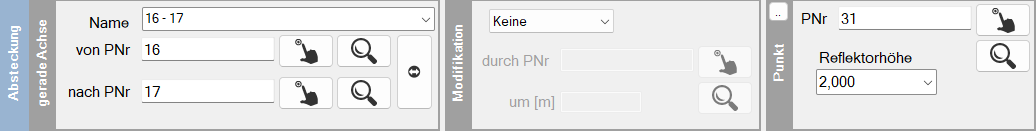

Um eine Achse zu definieren, wählen Sie deren Anfangs- und Endpunkt über die Fingersymbole in der Grafik aus. Die Punktnummern werden in die Boxen übernommen. Falls Sie die Punkte in der Grafik nicht finden, so geben Sie die Punktnummern manuell in die Boxen ein. Sobald eine Punktnummer zu einem existierenden Punkt gefunden wird, verschwindet die rote Linie unterhalb der Punktnummer.

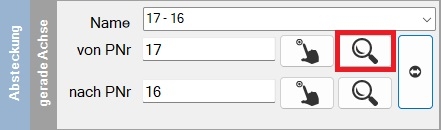

Sie können die Lage der Punkte überprüfen, indem Sie auf die Lupe klicken, um zu den eingegebenen Punkten zu zoomen.

Der Name der Achse wird standardmäßig aus den Punktnummern gebildet. Es ist auch möglich eine Linie auszuwählen, dann werden automatisch Anfangs- und Endpunkt der Linie übernommen.

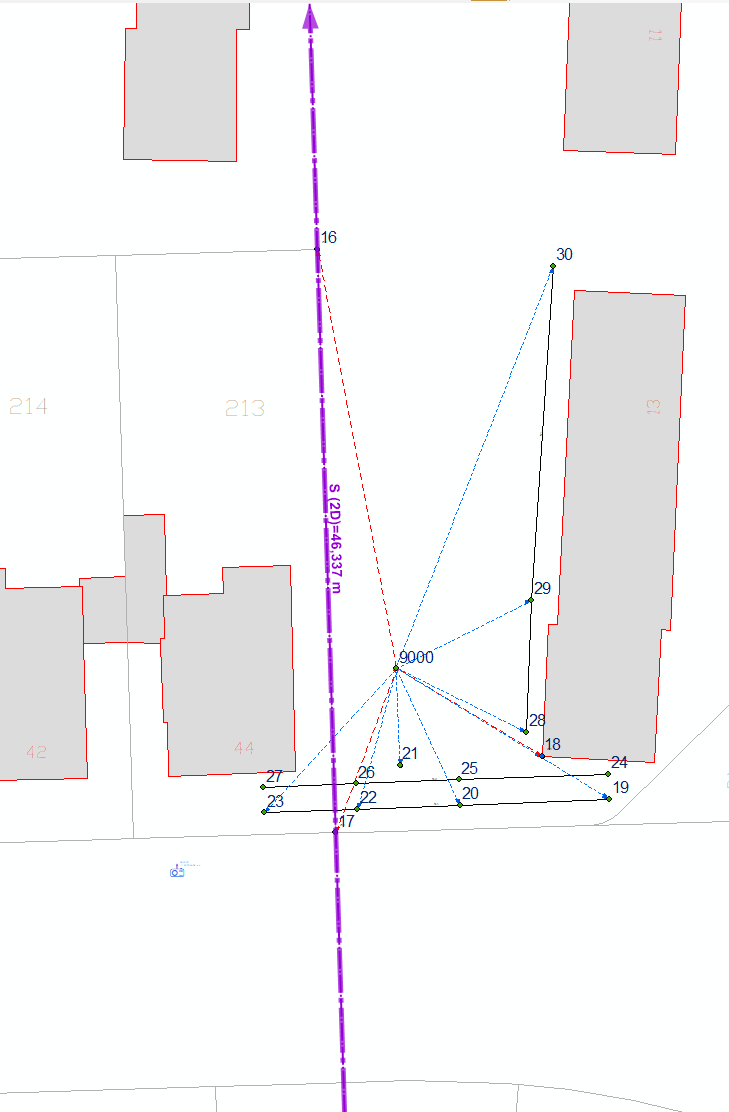

Sobald beide Punkte eingegeben sind, wird die Achse in der Grafik visualisiert:

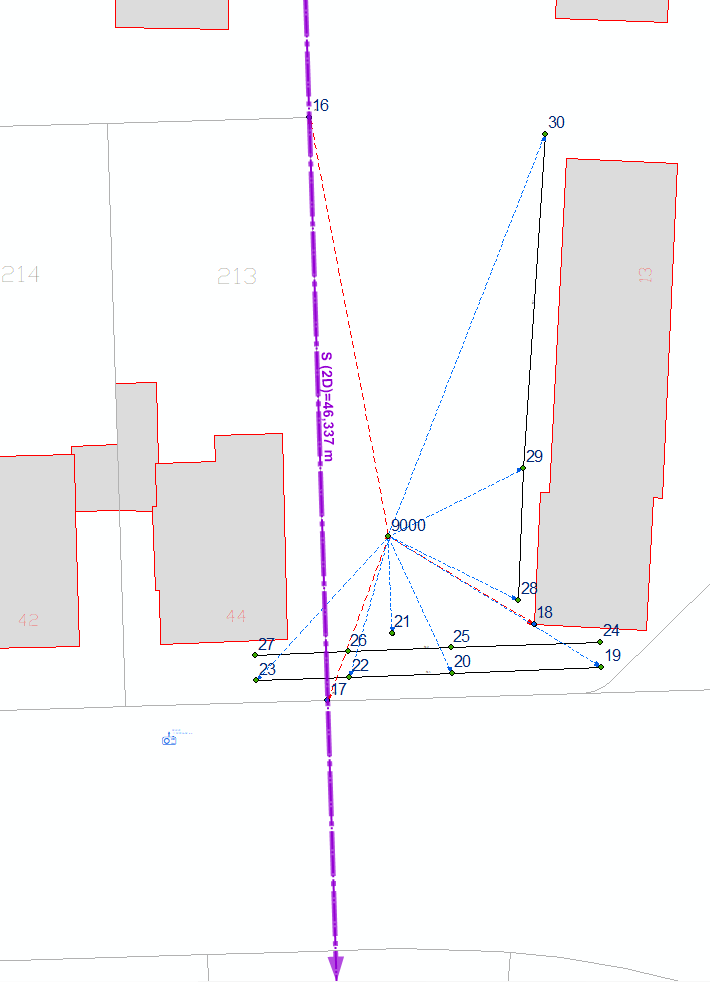

Im Beispiel wurde die Achse von Punkt 16 nach Punkt 17 definiert und zeigt auch in diese Richtung. Als weitere Information wird die horizontale Entfernung zwischen den definierten Punkten angezeigt. Die Achse wird immer über den gesamten Bildschirm gezeichnet, sobald sie innerhalb des Bildschirms liegt.

Mit dem Wechselbutton hinter den Lupenbuttons können Sie die Achse in der Definitionsrichtung umkehren.

Modifikation einer Achse

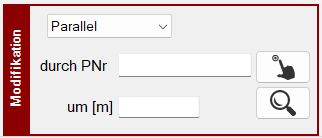

In der Box Modifikation haben Sie weitere Möglichkeiten die Lage der Ausgangsachse zu verändern. Wählen Sie hierzu in der Box die entsprechende Modifikation aus:

Bitte beachten:

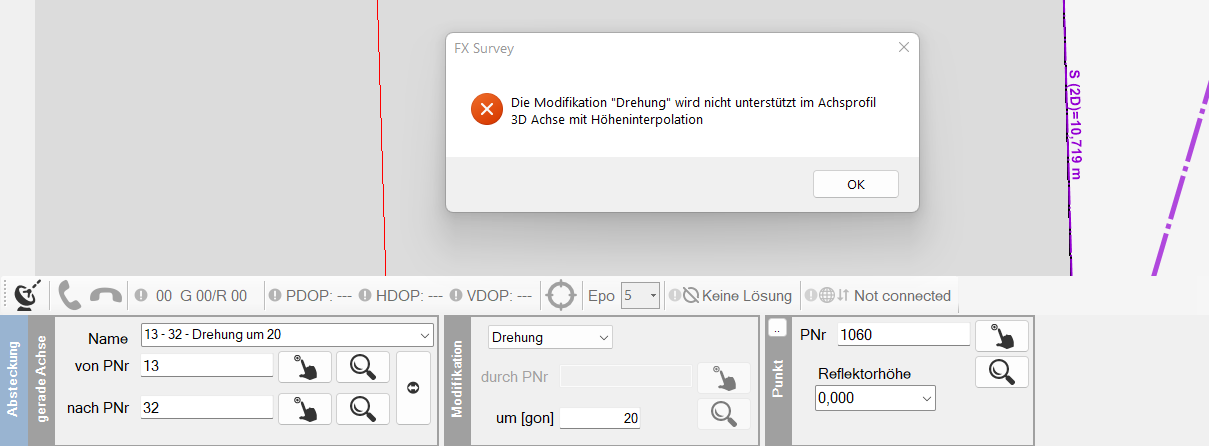

Bei dem Profil 3D Achse mit Höheninterpolation sind keine Modifikationen der Achse möglich. Beim Wechsel in den Messmodus wird dies geprüft und die entsprechende Meldung ausgegeben.

Nach erfolgter Auswahl werden die ausgegrauten Steuerfelder aktiviert und Sie können die Achse parallel durch einen Punkt und/oder parallel um ein bestimmtes Maß verschieben.

Weiterhin ist es möglich, die abzusteckende Achse durch einen zu definierenden Punkt senkrecht zur Ausgangsachse zu legen und zwar nach links und nach rechts gedreht. An der Pfeilspitze der Achse erkennen sie deren Richtung. Bei der Absteckung werden rechts in Richtung der Achse liegende Achsabstände positiv und links liegende Abstände negativ angegeben.

Beispiel für eine parallele Achse durch einen Punkt:

Die Achse wurde von 10012 nach 10013 definiert und parallel durch 10011 modifiziert. Der Abstand zur Originalachse wird am Anfangspunkt 10012 auf die modifizierte Achse mit 31.733 m dargestellt.

Damit ist es möglich, z.B. hier auf glatte 32,0 m zu gehen, indem man die Achse um weitere +0.267 m im unteren Eingabefeld verschiebt:

Beispiel für eine parallele Achse mit Verschiebung durch einen Punkt:

Beispiel für eine senkrechte Achse nach links:

Hier wurde die Achse senkrecht durch den Punkt 10011 nach links gerichtet gedreht. Genauso ist hier noch eine zusätzliche Verschiebung oder eine Drehung nach rechts möglich.

Abgesteckt wird IMMER die modifizierte Achse. Auf diese Achse bezieht sich auch das Messprotokoll! Entsprechende Angaben zur Modifikation sind dort vermerkt.

Bevor Sie nach der Definition der Achse in das nächste Panel weiterblättern, können Sie den automatisch vom System vorgeschlagenen Namen der Achse noch ändern. Alle so definierten Achsen sind Bestandteil des Projektes und können hier jederzeit wieder aufgerufen werden.

Bitte beachten:

Verwenden Sie nur Achsen im Koordinatensystem des Projektes!
