Lageabsteckung von Achsen

Nach der Definition der Achse gelangen Sie mit dem Pfeil nach unten in die Lageabsteckung der Achse.

Wenn Sie den Messbutton auslösen, werden die Werte für die Achsabsteckung in der Box Abweichung zurückgegeben. Der Button <Position anfahren> wirkt erst ab der zweiten Messung. Es wird nur die Richtung vorgegeben. Falls Fasttracking aktiv ist, wirkt es genau wie bei der Punktabsteckung, es werden nun laufend die Werte für die Achsabsteckung in der Box Abweichung zurückgegeben. Im einzelnen bedeuten die Werte:

Quer: In diese Richtung muss der Reflektor bezogen auf die Verbindungslinie Tachymeter- Reflektor nach links (negativ) oder nach rechts (positiv) bewegt werden, um auf die Achse zu kommen.

Längs: In diese Richtung muss der Reflektor zum Tachymeter hin (negativ) bzw. vom Tachymeter weg (positiv) bewegt werden, um auf die Achse zu kommen.

Achsabstand: Senkrechter Abstand vom Reflektor auf die Achse (Auf den Lotfußpunkt in der Achse beziehen sich Längs und Quer!).

Wegstrecke: Ab der dritten Messung kennt FX Survey die Lage eines Schnurgerüstes zur Achse und teilt dem Anwender mit, wie weit er nach links (negativ) oder nach rechts (positiv) bezogen auf die Achsrichtung den Reflektor bewegen muss.

Für die Abweichung können jeweils vier Werte angezeigt werden. Neben den hier aufgeführten Werten können noch andere Werte ausgewählt werden. Wie Sie die Werte auswählen, lesen Sie im Kapitel Absteckprofile definieren.

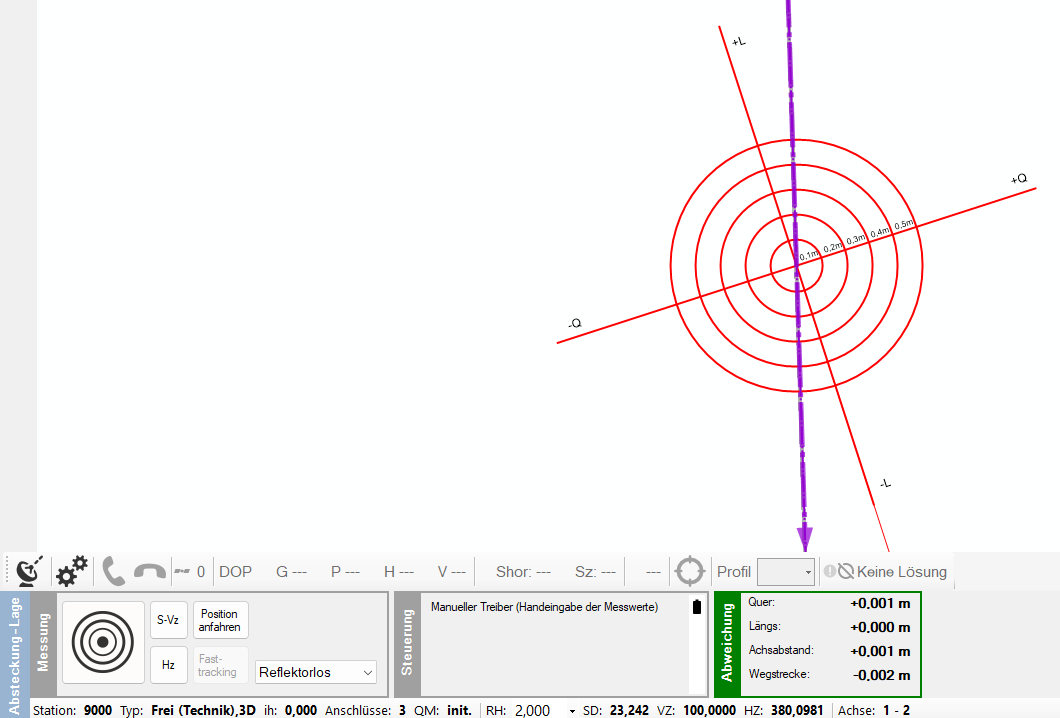

Nach dem Messen oder während des Trackings wird wie bei der Punktabsteckung die Absteckrosette angezeigt, sodass Sie jederzeit die volle Kontrolle über die Position des Reflektors und der Achse in der Grafik haben. Sobald die Abweichungen die im Absteckungsprofil gewählte Lagegenauigkeit erreichen oder unterschreiten, wird die Box Abweichung grün.

Nun ist der Pfeil rechts unten freigeschaltetet und Sie können in das nächste Panel wechseln.

In diesem Fenster haben Sie nun zwei Möglichkeiten die Lageabsteckung abzuschließen. Entweder, Sie übernehmen die Messwerte der letzten Absteckungsmessung aus dem Panel davor oder Sie lösen ein weiteres Mal eine Messung aus, nachdem Sie z.B. die Abmarkung auf einem Schnurgerüst eingebracht haben und deren Lage noch einmal überprüfen müssen.

Beide Varianten beenden die Lageabsteckung mit einer im Messprotokoll aufgelisteten Neupunktmessung. Die Achsabsteckung selbst wird ebenfalls im Messprotokoll gelistet. Hierzu ist dort auch eine kleine Skizze enthalten, in der die einzelnen Elemente des Protokolls zum Verständnis des Protokolls grafisch gezeigt werden.
