Absteckprofil Punkt 3D dynymisch

Definition des 3D Absteckprofils

Menü Extras / Programmeinstellungen /Tachymeter / Absteckung / Absteckungsprofil

Bei Klick auf den kleinen Button ... rechts neben Sammlung öffnet sich das Fenster für die Definition der Absteckprofile. Über den Button "Hinzufügen" kann ein neues Absteckprofil definiert werden.

Es wird zunächst ein Profil mit dem Namen "Unbenannt" angelegt.

Tragen Sie nun bei Typ einen passenden Namen ein, zum Beispiel "Punkt 3D dynamisch". Wählen Sie bei Kategorie "Punkt 3D dynamisch" aus.

Absteckprofil Punkt 3D dynamisch anwenden

Das neu definierte Profil steht Ihnen nun bei der Auswahl zur Verfügung. Voraussetzung dabei ist, dass die Stationierung in 3D ist, sonst wird das Profil nicht angezeigt.

Nach Auswahl des Absteckprofils "Punkt 3D dynamisch"wählen Sie den abzusteckenden Punkt aus, in dem Sie das Fingersymbol nutzen und den Punkt in der Grafik anklicken oder die Punktnummer direkt in das Feld PNr eintragen.

Wenn Sie nun über die Pfeiltaste zum nächsten Schritt gehen, erscheint folgende Meldung.

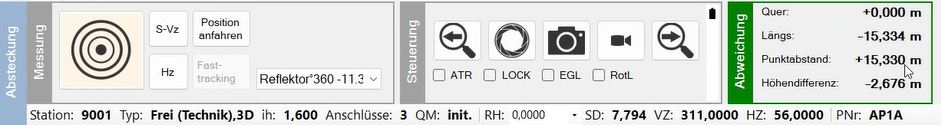

Nur wenn ein Haken bei HZ, VZ aktuell gesetzt ist, werden im Treiber in der Spalte Aktuell die Werte angezeigt.

Die Höhendifferenz wird durch den VZ Wert aus Hz, Vz aktuell dynamisch neu gerechnet. Dabei wird die Strecke aus der Basismessung als Strecke verwendet. Grenzwerte werden nicht überprüft.

Die Höhendifferenz durch den VZ Wert aus Hz, Vz aktuell wird auch aktualisiert, wenn kein Prisma im Lock ist und kein Tracking aktiv ist.
