Höhenabsteckung von Punkten

Menü Tachymeter / Instrumentpanel

Modul M-FX Tachymeter Steuerung

Instrumentpanel - Absteckung

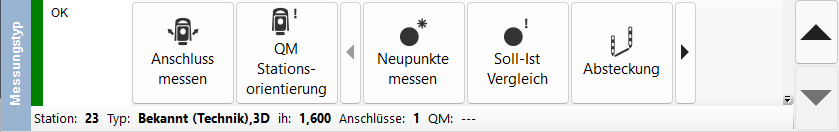

Wählen Sie im Dialog Messungstyp den Button "Absteckung".

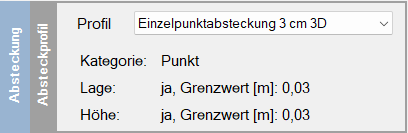

Wählen Sie dann ein entsprechendes Profil mit Höhenabsteckung für die Punktabsteckung aus.

Wählen Sie dann den abzusteckenden Punkt aus in dem Sie das Fingersymbol nutzen und den Punkt in der Grafik anklicken oder die Punktnummer direkt in der Feld PNr eintragen.

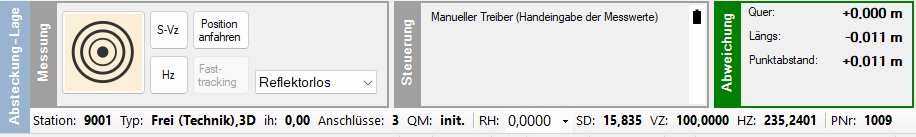

Zunächst erscheint der Dialog für die Lageabsteckung.

Wenn die Werte für die Abweichung die Grenzwerte einhalten, erscheint der Bereich Abweichung grün und es kann über den Pfeil rechts unten die Messung ausgelöst werden.

Falls Sie ein Absteckprofil mit Lage- und Höhenabsteckung oder nur mit Höhenabsteckung gewählt haben, werden Sie nun automatisch in die Höhenabsteckung weitergeleitet.

Sie gelangen in den folgenden Dialog:

Wie bei der Lageabsteckung gibt es auch hier die Box Abweichung mit gleicher Funktionsweise wie bei der Lageabsteckung. Auch hier ist das Fasttracking möglich. In der Box werden bei Fasttracking laufend und beim Auslösen einer Messung exakt die entsprechenden Werte gelistet. Hierbei bedeuten:

• Soll: Die Höhendifferenz zwischen Standpunkt und abzusteckendem Punkt aus der Standpunkthöhe und der Sollhöhe des abzusteckenden Punktes.

• Ist: Die Höhendifferenz zwischen Standpunkt und abzusteckendem Punkt aus der Standpunkthöhe und der aktuellen Isthöhe des abzusteckenden Punktes.

• Höhendifferenz: Das dH, um welche der Reflektor zu verschieben ist, um auf die Sollhöhe zu kommen.

Im Beispiel liegt die Sollhöhe des abzusteckenden Punktes 0.01 m unterhalb der Höhe des Standpunktes. Der Reflektor befindet sich zur Zeit 0.399 m unterhalb der Höhe des Standpunktes, muss also noch 0.389 m nach oben geschoben werden, um die Sollhöhe zu erreichen.

Absteckung beenden

Wenn die Abweichungen "im grünen Bereich" liegen, klicken Sie den nun aktiven Pfeil nach unten und gelangen in den abschließenden Dialog der Höhenabsteckung:

In diesem Fenster haben Sie nun genau wie bei der Lageabsteckung wieder zwei Möglichkeite die Höhenabsteckung abzuschließen. Entweder, Sie übernehmen die Messwerte der letzten Absteckungsmessung aus dem Panel davor oder Sie lösen ein weiteres Mal eine Messung aus, nachdem Sie z.B. einen Höhennagel eingebracht haben, und dessen Höhe noch einmal überprüfen müssen.

Beide Varianten beenden die Höhenabsteckung mit einer im Messprotokoll aufgelisteten Kontrollmessung. Dort finden Sie dann die Soll- und Isthöhe des abgesteckten Punktes sowie die Differenz.
