Lageabsteckung von Punkten
Menü Tachymeter / Instrumentpanel
Modul M-FX Tachymeter Steuerung
Instrumentpanel - Absteckung
Wählen Sie im Dialog Messungstyp den Button "Absteckung".

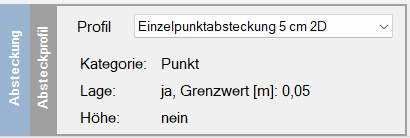

Wählen Sie dann ein entsprechendes Profil für die Punktabsteckung aus.
Für die Lageabsteckung erscheint der folgende Dialog:
Automatisches Positionieren
Falls die Option "Automatisches Positionieren" aktiviert ist und Ihr Messgerät über die entsprechende Funktionalität verfügt, so dreht FX Survey den Tachymeter automatisch in die Richtung des abzusteckenden Punktes. Dabei wird der Vertikalwinkel auf die letzte Reflektorhöhe berechnet, wenn der abzusteckende Punkt eine Höhe hat, die Station eine Höhe hat und eine Reflektorhöhe eingestellt war.
Liegen diese Voraussetzungen nicht vor, so wird der Vertikalwinkel auf 100.00 gon gedreht. Damit wird in der Mehrzahl der Messungen der Reflektor beim Abstecken gleich im Sichtfeld des Fernrohrs liegen. Mit den tachymeterspezifischen Funktionen kann auch hier der Reflektor gelockt werden oder anderweitige Funktionen stehen zur Verfügung. Ebenso kann der verwendete Reflektortyp eingestellt werden.
Messung durchführen

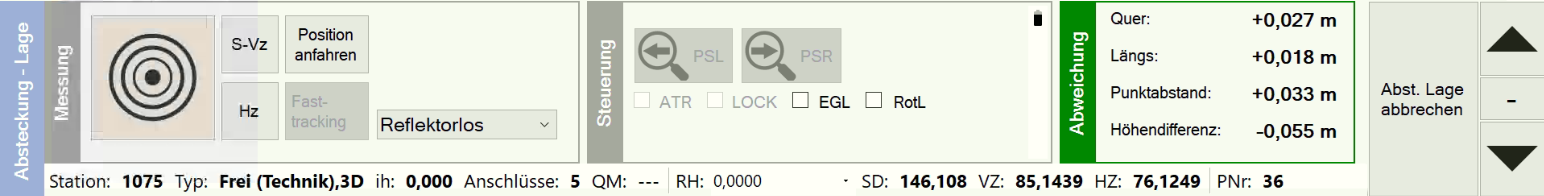

Über den großen Messbutton auf der linken Seite wird die Messung zum Reflektor ausgelöst. Der Abstand zum Sollpunkt und dessen Unterteilung in Längs- und Querrichtung bezogen auf das Tachymeter werden in der Box Abweichung angezeigt. Sobald die Abweichung zum Sollpunkt die im Absteckungsprofil definierte maximale Lageabweichung erreicht oder unterschreitet, wird die Box Abweichung in grün dargestellt. Erst dann ist die Pfeiltaste nach unten auf der rechten Seite zur Weiterführung des Workflows freigeschaltet. Wurden die Grenzwerte noch nicht erreicht (die Box Abweichung ist dann Rot), bewegen Sie sich weiter zum abzusteckenden Punkt und führen ernuet eine Messung aus. Es entsteht dabei noch keine Messungpunkt. Wiederholen Sie dies, bis die Grenzwerte erreicht sind.
Grafische Unterstützung der Absteckung
In der Grafik wird gleichzeitig eine optische Unterstützung mittels eines dynamischen Fadenkreuzes gegeben. Es ist folgendermaßen aufgebaut:
Die lange Linie zeigt die Richtung zum Tachymeter an.
Das Kreuz stellt die Nord/Süd- bzw. Ost/West-Richtung im eingestellten Lagesystem der Grafik dar. Die Mitte zeigt die derzeitige Position des Reflektors an.
Die konzentrischen Kreise geben die Entfernung zum Absteckpunkt an; sie wechseln dynamisch, sobald sich der Reflektor näher zum Objekt bewegt.
Die Buchstaben L und Q am Kreuz stehen für die Werte Längs (hier - 0,090 m) und Quer (hier -0,037 m) bei der Abweichung.
-L: Bewegung vom Tachymeter weg entlang der Linie
+L: Bewegung zum Tachymeter hin entlang der Linie
-Q: Bewegung vom Tachymeter aus gesehen nach links entlang der Linie
+Q: Bewegung vom Tachymeter aus gesehen nach rechts entlang der Linie
Fasttracking
Die Absteckung von Punkten wird durch die Trackingmethode unterstützt. Falls Ihr Tachymeter über Robotik verfügt und KIVID®-Feld Ihr Gerät unterstützt, können Sie sich diese Möglichkeit kostenlos bei unserem Partner IB-Burg freischalten lassen.
Ist die Freischaltung erfolgt, so wird die Schaltfläche <Fasttracking> freigeschaltet. Der Tachymeter erhält bei der Anwendung nun laufend die Position des gelockten Reflektors und die Position wird in der Grafik angezeigt. Damit ist es auch im 1-Mann/Frau-Betrieb sehr einfach möglich zum abzusteckenden Punkt zu navigieren.
Absteckung beenden

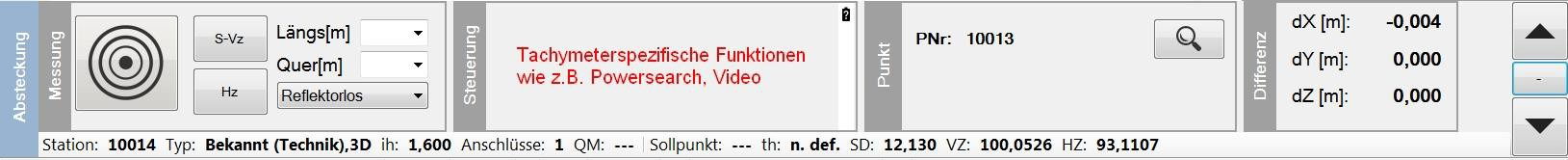

In diesem Fenster haben Sie nun zwei Möglichkeiten, die Lageabsteckung abzuschließen. Entweder, Sie übernehmen die Messwerte der letzten Absteckungsmessung aus dem Panel davor oder Sie lösen ein weiteres Mal eine Messung aus, nachdem Sie z.B. die Abmarkung eingebracht haben und deren Lage noch einmal überprüfen müssen.
Beide Varianten beenden die Lageabsteckung mit einer im Messprotokoll aufgelisteten Kontrollmessung. Dort finden Sie dann die Soll- und Istlage des abgesteckten Punktes sowie die Differenzen.
